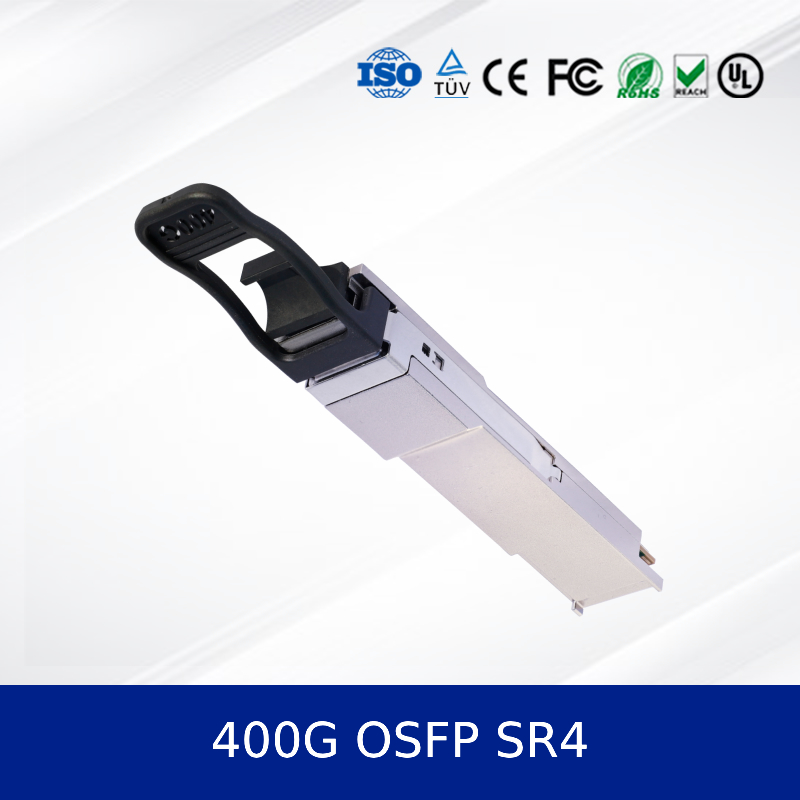

Modulo trasmettitore ottico 400G QSFP112 SR4 ad alta velocità
Dettagli:
| Luogo di origine: | Cina |
| Marca: | own |
| Certificazione: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numero di modello: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
| Documento: | QSFP112 400G SR4.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Face to face/bulk price |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Spot beni 3-7 giorni; Personalizzazione 2-4 settimane |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04VR4-12D |
|---|---|---|---|
| Performance: | 400G QSFP112 SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descrizione di prodotto
Modulo ricetrasmettitore ottico 400G QSFP112 SR4
Sperimenta la connettività del data center ad alte prestazioni con il nostro 400G QSFP112 SR4 modulo ricetrasmettitore ottico. Progettato per applicazioni in fibra multimodale a corto raggio, questo modulo supporta velocità dati fino a 425 Gbps su 100 m utilizzando fibra OM4. Caratterizzato da basso consumo energetico, hot-pluggability e monitoraggio diagnostico robusto, è una soluzione ideale per data center moderni e reti ad alta velocità.
Caratteristiche principali
- Fattore di forma QSFP112 hot-pluggable con monitoraggio diagnostico digitale (DDM)
- 4 corsie indipendenti a 106,25 Gbps per corsia, per un totale di 425 Gbps
- Portata fino a 100 m su fibra multimodale OM4
- Tecnologia laser VCSEL da 850 nm e ricevitore PIN
- Basso consumo energetico, max 10W
- Conforme a IEEE 802.3db, 802.3ck e CMIS 4.0
- Conforme a RoHS 6/6 e prodotto laser di Classe 1
Tecnologia e standard
Questo modulo ottico è conforme agli standard di settore tra cui IEEE 802.3db, IEEE 802.3ck e QSFP112 MSA. Utilizza la modulazione PAM4 e supporta l'interfaccia elettrica 400GAUI-4. Il modulo integra diagnostica digitale avanzata per il monitoraggio in tempo reale di temperatura, tensione, potenza TX/RX e corrente di polarizzazione.
Principio di funzionamento
Il ricetrasmettitore converte i segnali elettrici in segnali ottici utilizzando quattro laser VCSEL da 850 nm. Ogni corsia funziona in modo indipendente, trasmettendo dati su fibra OM4 tramite un connettore MPO-12. Sul lato ricevitore, un array di fotodiodi PIN converte i segnali ottici in dati elettrici, garantendo una comunicazione ad alta velocità e bassa latenza.
Applicazioni
- Interconnessioni di data center e architetture spine-leaf
- Cluster di calcolo ad alte prestazioni (HPC)
- Infrastruttura cloud e networking aziendale
- Reti core di telecomunicazioni e ISP
Specifiche
| Parametro | Valore | Unità |
|---|---|---|
| Velocità dati | 425 | Gbps |
| Lunghezza d'onda | 850 | nm |
| Distanza massima | 100 | m |
| Tipo di fibra | OM4 MMF | - |
| Consumo energetico | ≤10 | W |
| Temperatura di esercizio | da 0 a +70 | °C |
Vantaggi
- Maggiore densità di porte e minore consumo energetico per bit rispetto alle generazioni precedenti
- Pienamente conforme agli standard MSA e IEEE per un'ampia compatibilità
- DDM avanzato per il monitoraggio in tempo reale dello stato della rete
- Robusto alloggiamento in metallo per prestazioni EMI migliorate
Assistenza e supporto
Offriamo una garanzia di 5 anni, supporto tecnico 24 ore su 24, 7 giorni su 7 e spedizioni in tutto il mondo. Il nostro team fornisce assistenza all'integrazione e servizi di configurazione personalizzati per garantire un'implementazione senza problemi.
FAQ
D: Qual è la distanza massima supportata?
R: Questo modulo ricetrasmettitore ottico supporta fino a 100 m su fibra multimodale OM4.
D: È compatibile con gli switch Cisco/Juniper/Arista?
R: Sì, è progettato per essere compatibile con i principali marchi che supportano il fattore di forma QSFP112.
D: Quali dati diagnostici sono disponibili?
R: Temperatura, tensione, potenza TX/RX e corrente di polarizzazione per canale.
Precauzioni
- Operare entro gli intervalli di temperatura e umidità specificati
- Utilizzare un'adeguata protezione ESD durante la manipolazione
- Assicurarsi la compatibilità del sistema host prima dell'installazione
- Evitare di piegare i cavi in fibra oltre il raggio di curvatura minimo
Introduzione all'azienda

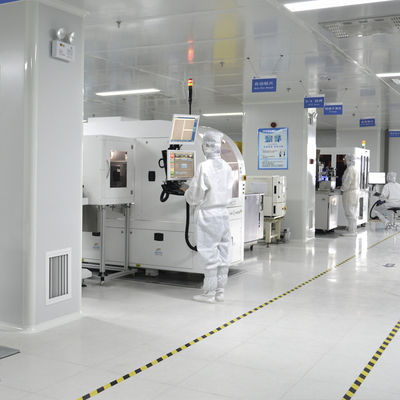

Con oltre un decennio di esperienza nel settore, gestiamo un'ampia struttura di produzione e manteniamo un solido team tecnico. Rappresentiamo marchi leader tra cui Mellanox, Ruckus, Aruba ed Extreme. La nostra gamma di prodotti comprende switch di rete nuovi originali, schede di rete, punti di accesso wireless, controller e cavi. Disponiamo di oltre 10 milioni di dollari di inventario, garantendo un approvvigionamento affidabile e prezzi competitivi. Il nostro impegno per la qualità e il servizio ci ha fatto guadagnare una solida reputazione nel mercato globale.
