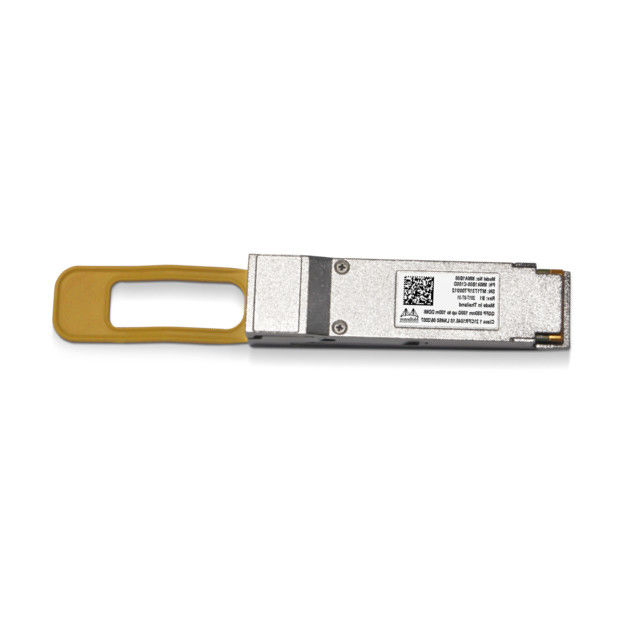

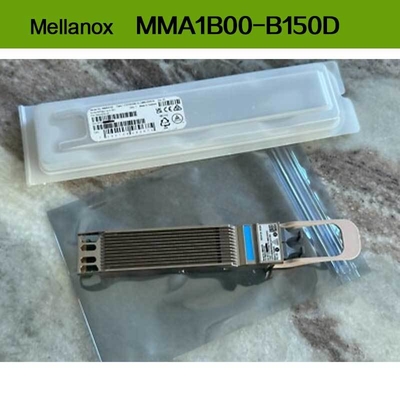

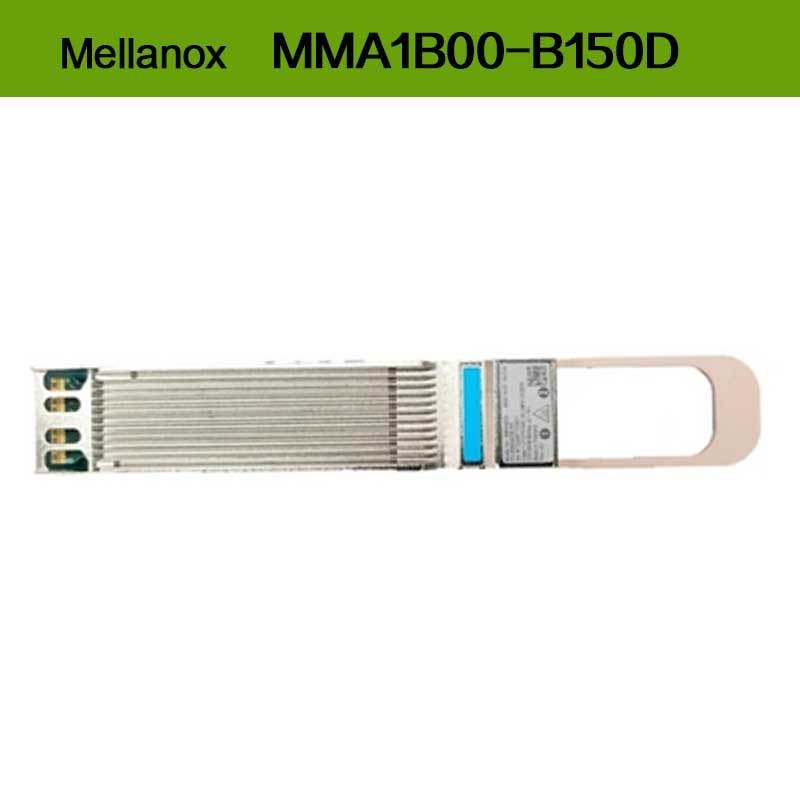

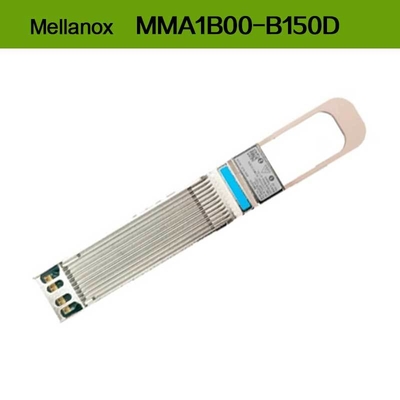

MMA1B00-B150D 40GbE QSFP+ SR4 Ricetrasmettitore Ottico

1. Panoramica del Prodotto

Il Mellanox® MMA1B00-B150D è un modulo ricetrasmettitore ottico ad alte prestazioni, con fattore di forma QSFP+, progettato per applicazioni Ethernet a 40 Gigabit. Questo modulo a 4 canali basato su VCSEL offre una trasmissione dati affidabile a 4x10,3125 Gb/s per canale su fibra multimodale parallela (MMF), raggiungendo distanze fino a 150 metri su fibra OM4. È un componente essenziale per l'aggiornamento dell'infrastruttura di rete, offrendo una perfetta combinazione di elevata larghezza di banda, basso consumo energetico e robuste capacità diagnostiche, rendendolo superiore a una semplice soluzione con cavo in fibra passivo.

2. Caratteristiche Principali

• Velocità dati: 40GbE (4x10,3125 Gb/s)
• Portata: Fino a 150 m su MMF OM4, 100 m su MMF OM3
• Bassa dissipazione di potenza: 1,3 W tipico
• Fattore di forma QSFP+ hot-pluggable
• Interfaccia Digital Diagnostic Monitoring (DDM/DOM)
• Conforme al prodotto laser di Classe 1 (IEC 60825-1, FDA)
• Conforme a RoHS
• BER migliore di 10^-15

3. Tecnologia Principale e Standard

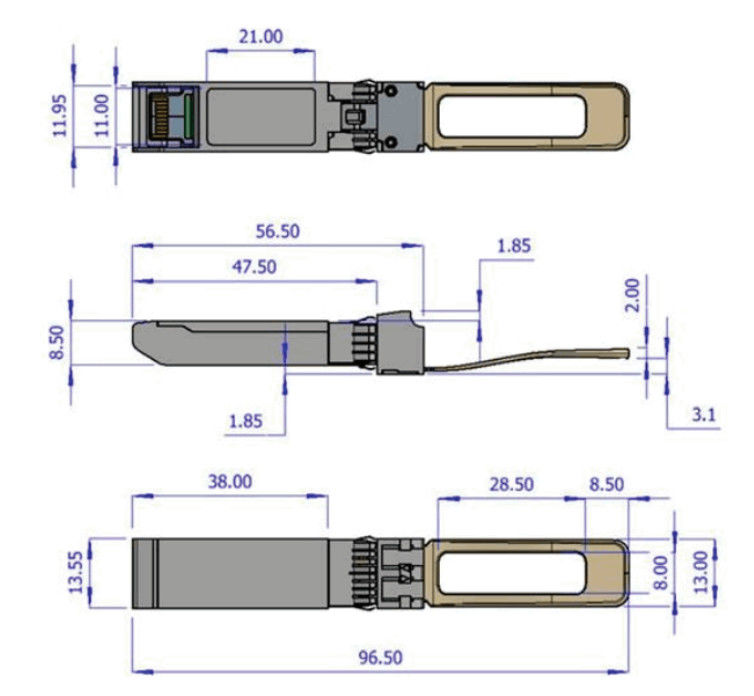

Questo ricetrasmettitore utilizza l'avanzata tecnologia VCSEL (Vertical Cavity Surface Emitting Laser) a 850 nm ed è pienamente conforme a IEEE 802.3ba 40GBASE-SR4. Aderisce alle specifiche SFF-8436 e SFF-8636 per il fattore di forma meccanico, l'interfaccia di gestione e la diagnostica digitale, garantendo un'ampia interoperabilità con le porte switch QSFP+ conformi. Questo componente Cavo in Fibra Ottica attivo è progettato per reti di data center ad alta velocità.

4. Principio di Funzionamento

L'interfaccia elettrica riceve quattro canali di dati a 10,3125 Gb/s dallo switch host. I chip driver integrati modulano quattro laser VCSEL a 850 nm, convertendo i segnali elettrici in segnali ottici. Questi segnali vengono trasmessi tramite un connettore MPO in una fibra multimodale parallela Cavo in Fibra Ottica. All'estremità ricevente, un ricetrasmettitore corrispondente utilizza fotodiodi per convertire i segnali ottici in ingresso in flussi di dati elettrici per il sistema host. I circuiti integrati forniscono equalizzazione in ingresso programmabile ed enfasi in uscita per garantire l'integrità del segnale.

5. Scenari Applicativi

• Connessioni switch-to-switch 40GbE nei data center
• Link di aggregazione ad alta densità
• Collegamento di server con interfacce 40GbE a switch top-of-rack
• Connettività di rete di area di archiviazione (SAN) e di archiviazione collegata alla rete (NAS)
• Cluster di calcolo ad alte prestazioni (HPC)

6. Specifiche

7. Vantaggi e Punti di Forza

• Portata Estesa: Supporta distanze maggiori (150 m) rispetto a molti moduli SR4 comparabili, offrendo una maggiore flessibilità di implementazione rispetto a un cavo in fibra passivo o DAC.
• Efficienza Energetica: Il basso consumo energetico tipico di 1,3 W riduce i costi operativi e il carico termico.
• Monitoraggio Proattivo: Il DDM completo consente il monitoraggio in tempo reale della temperatura, della tensione, della potenza TX/RX e della corrente di polarizzazione, consentendo la manutenzione predittiva.
• Affidabilità Comprovata: I rigorosi test Mellanox garantiscono alte prestazioni e durata, riducendo al minimo i tempi di inattività della rete.

8. Servizio e Supporto

Questo ricetrasmettitore è coperto da una garanzia limitata di 1 anno. Lo supportiamo con il nostro ampio inventario da 10 milioni di dollari per una consegna rapida e un team tecnico dedicato che fornisce consulenza 24 ore su 24, 7 giorni su 7 per assistere nell'integrazione e nella risoluzione dei problemi, garantendo che la tua rete funzioni perfettamente. Siamo un fornitore affidabile di soluzioni Cavo in Fibra Ottica Mellanox originali.

9. Domande Frequenti

D: Che tipo di cavo in fibra è necessario per questo ricetrasmettitore?
R: Richiede un cavo in fibra multimodale parallela (MMF) con connettori MPO/MTP®, in particolare di grado OM3 o OM4 per la portata pubblicizzata. Non è un cavo in fibra passivo di per sé, ma viene utilizzato con uno.

D: Questo modulo è compatibile con il mio switch di marca X?
R: Sebbene progettato secondo lo standard multi-vendor SFF-8436, la compatibilità deve essere verificata con la matrice di compatibilità del produttore dello switch. Possiamo fornire indicazioni sull'interoperabilità.

D: Supporta il Digital Diagnostic Monitoring (DDM)?
R: Sì, fornisce la piena funzionalità DDM per il monitoraggio della tensione, della temperatura, della potenza ottica TX/RX e della corrente di polarizzazione del laser tramite l'interfaccia I²C.

10. Precauzioni

• Assicurarsi che la porta QSFP+ dell'apparecchiatura host sia conforme a SFF-8436.
• Utilizzare sempre un cappuccio antipolvere approvato quando il ricetrasmettitore non è collegato a un cavo in fibra.
• Funzionare e conservare entro gli intervalli di temperatura e umidità specificati.
• Questo è un prodotto laser di Classe 1 che è sicuro in tutte le normali condizioni operative. Non smontare.
• Maneggiare il connettore MPO e il relativo Cavo in Fibra Ottica con cura per evitare contaminazioni o danni alle facce terminali.
