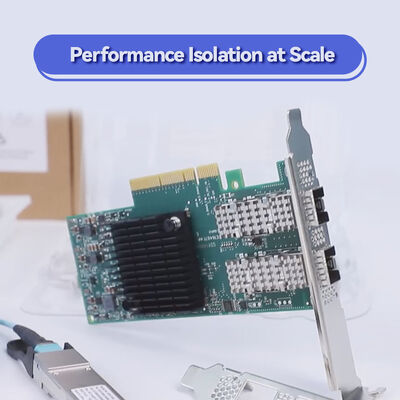

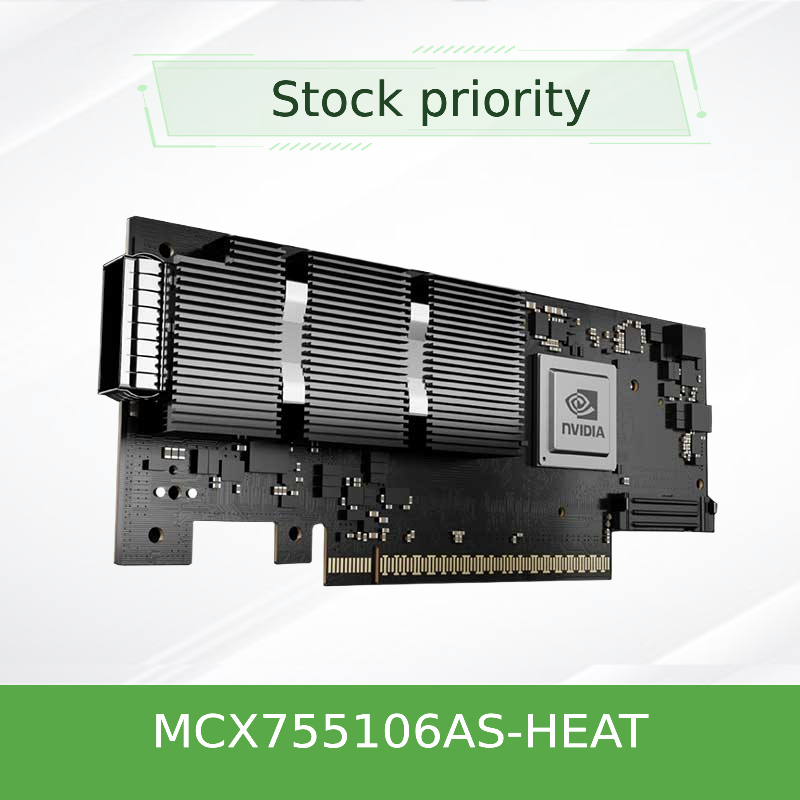

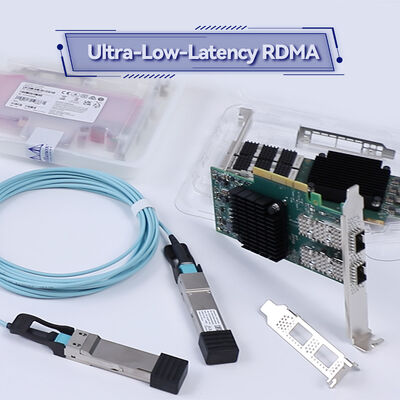

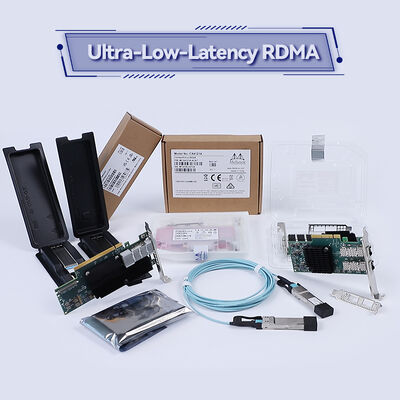

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Carte InfiniBand a doppia porta
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCX755106A-HEAT (900-9x7Ah-0078-DTZ) |
| Documento: | Connectx-7 infiniband.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MCX755106A-HEAT (900-9x7Ah-0078-DTZ) | Porti: | 2-port |
|---|---|---|---|
| Tecnologia: | Infiniband | Tipo di interfaccia: | OSFP56 |
| Specifica: | 16,7 cm x 6,9 cm | Origine: | India / Israele / Cina |
| velocità di trasmissione: | 200 gbe | Interfaccia host: | Gen3 x16 |
| Evidenziare: | Nvidia ConnectX-7 InfiniBand card,Carta di rete a doppia porta 200G,Carta OSFP InfiniBand con garanzia |
||
Descrizione di prodotto
NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Dual-Port InfiniBand Card
MCX755106AS-HEAT 200Gb/s InfiniBand Adapter
NDR200 · Dual-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency per HPC e AI
NDR200 · Dual-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency per HPC e AI
Modello:MCX755106AS-HEAT
200 Gb/sNDR200 InfiniBand per porta
2 * OSFPconnettività a doppia porta
400 Gb/slarghezza di banda aggregata
PCIe 5.0 x16fino a 32 corsie
GPUDirectRDMA e stoccaggio
Visualizzazione del prodotto
L'NVIDIA MCX755106AS-HEAT è un adattatore di canale host ConnectX-7 InfiniBand a doppia porta ad alte prestazioni (HCA) che fornisce una connettività NDR200 di 200 Gb/s per porta su due interfacce OSFP,fornendo una larghezza di banda aggregata di 400 Gb/sProgettato per gli ambienti più esigenti di HPC, AI e data center aziendali, questo adattatore PCIe 5.0 x16 combina latenza ultra-bassa, throughput estremo,e innovativi motori di calcolo in rete. Con il supporto per RDMA, RoCE, GPUDirect RDMA e Storage, e avanzati offload di sicurezza, il MCX755106AS-HEAT è la scelta ideale per la costruzione di tessuti InfiniBand scalabili e senza perdite.
Caratteristiche chiave
- Doppia porta NDR200 InfiniBand:Due porte OSFP da 200 Gb/s con supporto per NDR200, HDR, EDR e velocità FDR per la compatibilità con il passato.
- Interfaccia PCIe 5.0 x16:Fino a 32 corsie con supporto PCIe 5.0, offrendo la massima larghezza di banda e bassa latenza al sistema host.
- Accelerazione RDMA e RoCE:RDMA e RoCE (RDMA su Ethernet convergente) a carico di hardware per un movimento efficiente dei dati con zero overhead della CPU.
- GPUDirect RDMA & Storage:Comunicazione diretta GPU-GPU e GPUDirect Storage per accelerare i flussi di lavoro AI/ML e di analisi dei dati.
- Informatica in rete:Supporto per SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) e operazioni collettive di scarico.
- Scarico di sicurezza avanzato:Crittografia/decrittografia hardware in linea per IPsec, MACsec e TLS con chiavi AES-GCM a 128/256 bit.
- Virtualizzazione e SDN:SR-IOV, accelerazione VirtIO, supporto per reti sovrapposte (VXLAN, GENEVE, NVGRE) e parser flessibile programmabile.
- Timing di precisione:IEEE 1588v2 PTP con precisione di 12 ns, SyncE e PPS in/out configurabile per applicazioni sensibili al tempo.
Tecnologia
Architettura ConnectX-7:L'MCX755106AS-HEAT è basato su ConnectX-7 ASIC di NVIDIA, che integra la tecnologia SerDes avanzata che supporta la segnalazione NRZ e PAM4.Fornisce 200Gb/s di larghezza di banda InfiniBand per porta su due interfacce OSFPI motori di calcolo in rete dell'adattatore consentono l'accelerazione collettiva SHARP e la corrispondenza dei tag MPI,ridurre il passaggio dei messaggi e migliorare la scalabilità delle applicazioni.
Rete software-defined (SDN):La tecnologia NVIDIA ASAP (Accelerated Switch and Packet Processing) offloads l'accelerazione SDN e VNF, fornendo prestazioni di velocità di linea senza penalità CPU.La Commissione, NVGRE), tracciamento delle connessioni e mirroring dei flussi per la telemetria avanzata della rete.
Disposizioni tipiche
- Cluster HPC ad alta densità:La connettività a doppia porta consente topologie a fat-tree con un consumo ridotto di porte di commutazione.
- AI & Machine Learning Training:Abilitare GPUDirect RDMA per un'efficiente formazione multi-nodo di grandi modelli linguistici.
- Centri di dati a iperescala:Costruire tessuti InfiniBand scalabili e senza perdite con alta densità di porte e bassa latenza.
- Enterprise Cloud & Storage:Implementare NVMe over Fabrics (NVMe-oF) e soluzioni di storage basate su RDMA.
- Telecom & Edge:Sfruttare la tempistica di precisione (PTP, SyncE) per l'infrastruttura 5G e la tempistica.
Compatibilità
| Componente / Ecosistema | Compatibilità |
|---|---|
| Velocità in banda infinita | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Velocità Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (con RoCE) |
| Interfaccia dell'host | PCIe Gen5 x16 (fino a 32 corsie), retrocompatibile con PCIe 4.0 |
| Sistemi operativi | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Stack software | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Sicurezza | IPsec, MACsec, TLS, avvio sicuro, crittografia flash, attestazione del dispositivo |
Specificità ¥ MCX755106AS-HEAT
| Categoria | Dettaglio |
|---|---|
| Modello di prodotto | MCX755106AS-HEAT |
| Famiglia di prodotti | NVIDIA ConnectX-7 |
| Configurazione della porta | 2 * OSFP (200Gb/s NDR200 InfiniBand per porta, 400Gb/s aggregati) |
| Interfaccia dell'host | PCIe 5.0 x16 (fino a 32 corsie), retrocompatibile con PCIe 4.0 |
| Protocolli supportati | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Velocità in banda infinita | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Velocità Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Fattore di forma | PCIe HHHL, FHHL |
| Tecnologie di interfaccia | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Informatica in rete | SHARP, MPI Tag Matching, operazioni collettive di scarico |
| Sgomberata di sicurezza | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Secure Boot |
| Virtualizzazione | SR-IOV, VirtIO, reti sovrapposte (VXLAN, GENEVA, NVGRE) |
| Tempismo preciso | IEEE 1588v2 (12 ns di precisione), SyncE, PPS in/out |
| Accelerazione di stoccaggio | NVMe-oF, NVMe/TCP, SRP, iSER, NFS su RDMA, SMB Direct |
| Interfacce di gestione | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Avvio remoto | InfiniBand remote boot, iSCSI, UEFI, PXE |
| Condizioni di esercizio | Ambiente di data center standard |
| Regolamento | RoHS, CE, FCC, VCCI (si rimanda alla documentazione di conformità NVIDIA) |
| Inclusi gli accessori | Supporto alto |
* Le specifiche si basano sulla documentazione pubblica di NVIDIA e possono variare.

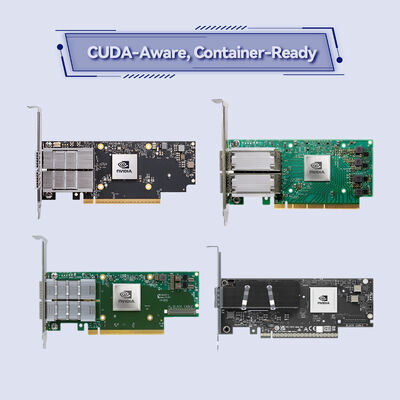

Guida alla selezione
| SKU / Modello | Descrizione | Velocità della porta | Conteggio dei porti | Interfaccia |
|---|---|---|---|---|
| MCX755106AS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter (Dual-Port) | 200 Gb/s per porta | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter (single-port) | 200 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter (Single-Port) | 400 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX755106AS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter (a doppia porta) | 400 Gb/s per porta | 2 * OSFP | PCIe 5.0 x16 |
Vantaggi
- Densità di doppia porta:Due porte 200Gb/s in un singolo slot PCIe riducono l'impronta del server e la complessità del cablaggio.
- Ultra-Low Latency:RDMA e elaborazione in rete con hardware scaricato riducono al minimo i costi di comunicazione.
- Alta trasmissione:PCIe 5.0 x16 e la larghezza di banda aggregata di 400 Gb/s offrono prestazioni estreme per applicazioni ad alta intensità di dati.
- Protezione degli investimenti:Supporta più velocità InfiniBand ed Ethernet per ambienti a velocità mista.
- Sicurezza rafforzata:Inline IPsec, MACsec e TLS scaricano dati sicuri in transito senza impatto della CPU.
Servizio e supporto
Hong Kong Starsurge Group Co., Limited fornisce il supporto completo del ciclo di vita per gli adattatori NVIDIA ConnectX-7:
- Consulenza pre-vendita:Selezione dell'adattatore, compatibilità del server e design del tessuto.
- Logistica e consegna:Spedizioni globali con tracciamento e sdoganamento.
- Supporto tecnico:Installazione del driver, aggiornamenti del firmware e messa a punto delle prestazioni.
- Formazione:Workshop pratici per l'amministrazione RDMA, RoCE e UFM
- Garanzia:Garanzia hardware standard di 1 anno (opzioni estese disponibili).
Domande frequenti
Qual è la larghezza di banda complessiva del MCX755106AS-HEAT?
L'adattatore fornisce una larghezza di banda aggregata di 400 Gb/s (2 * 200 Gb/s) attraverso le due porte OSFP.
Il MCX755106AS-HEAT è compatibile con i server PCIe 4.0?
L'adattatore è PCIe 5.0 x16 ed è retrocompatibile con le slot PCIe 4.0, anche se la larghezza di banda può essere limitata alle velocità PCIe 4.0.
Questo adattatore può essere utilizzato con gli switch Ethernet?
L'adattatore supporta sia i protocolli InfiniBand che Ethernet. Quando funziona in modalità Ethernet, supporta RoCE (RDMA over Converged Ethernet) fino a 200GbE per porta.
Qual è la differenza tra MCX755106AS-HEAT e MCX75310AAS-HEAT?
Il MCX755106AS-HEAT ha due porte OSFP (dual-port) mentre il MCX75310AAS-HEAT ha una porta OSFP (single-port).
L'adattatore supporta GPUDirect?
Sì, supporta GPUDirect RDMA per la comunicazione diretta GPU-GPU e GPUDirect Storage per l'accesso accelerato ai dati dai dispositivi di archiviazione.
Precauzioni e sicurezza
- Protezione ESD:Utilizzare cinture di messa a terra ESD quando si manipola l'adattatore per evitare danni da scarica elettrostatica.
- Installazione:Assicurarsi che il server sia spento e disconnesso dall'alimentazione CA prima di installare l'adattatore.
- Flusso d'aria:Assicurare un adeguato flusso d'aria attorno all'adattatore per evitare il surriscaldamento.
- Aggiornamenti del firmware:Seguire le procedure raccomandate da NVIDIA per gli aggiornamenti del firmware per evitare l'instabilità del sistema.
- Compatibilità:Verificare la compatibilità del server e la disponibilità di slot PCIe prima di ordinare.
Hong Kong Starsurge Group Co., Limited
Fondata nel 2008, Starsurge è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi basato sulla tecnologia.e clienti aziendali in tutto il mondo. Con un team di vendita e tecnico esperto, offriamo soluzioni di rete su misura - da adattatori e switch a IoT e software personalizzato - supportate da supporto multilingue e consegna globale.Il cliente al primo posto, orientata alla qualità e focalizzata sull'innovazione.
Matrice di compatibilità
| Prodotto NVIDIA | Compatibile con MCX755106AS-HEAT | Altre note |
|---|---|---|
| NVIDIA Quantum-3 Switch (Q3200-RA, Q3400-RA) | ✓ | Supporto nativo per XDR e NDR |
| Commutatori NVIDIA Quantum-2 | ✓ | Supporto NDR e HDR |
| Piattaforme NVIDIA DGX / HGX | ✓ | GPUDirect RDMA e storage |
| NVIDIA UFM 3.5 | ✓ | Gestione completa dei tessuti e telemetria |
| Servitori HPE | ✓ | Richiesto di slot PCIe standard |
| Server di terze parti | ✓ | Richiesto di slot PCIe standard |
Lista di controllo dell'acquirente
- Scatena PCIe:Assicurare la disponibilità di uno slot PCIe 5.0 x16 (o PCIe 4.0 x16 per la retrocompatibilità).
- Cavi/trasmettitori:due cavi di connettore OSFP-to-OSFP o OSFP-to-other per gli switch/NIC di destinazione.
- Sistema operativo:Verificare il supporto per il sistema operativo di destinazione (Linux, Windows, VMware).
- Guidatore:Scarica e installa l'ultimo driver MLNX_OFED o Windows di NVIDIA.
- Gestione dei tessuti:Pianificare l'implementazione del subnet manager (SM) (centralizzato o distribuito).
- Frigorifero:Assicurare un adeguato flusso d'aria del server per dissipare il calore dall'adattatore.
