NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s InfiniBand Adapter
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) |
| Documento: | Connectx-7 infiniband.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) | Porti: | Porta singola |
|---|---|---|---|
| Tecnologia: | Infiniband | Tipo di interfaccia: | OSFP56 |
| Specifica: | 16,7 cm x 6,9 cm | Origine: | India / Israele / Cina |
| velocità di trasmissione: | 400GBE | Interfaccia host: | Gen3 x16 |
| Evidenziare: | Scheda InfiniBand NVIDIA ConnectX-7,Carta di rete PCIe 5.0 da 400 Gb/s,Adattatore InfiniBand OSFP con garanzia |
||
Descrizione di prodotto
NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s Adaptore InfiniBand
MCX75310AAS-NEAT 400Gb/s InfiniBand Adapter
NDR400 · Single-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency per AI e HPC
NDR400 · Single-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency per AI e HPC
Modello:MCX75310AAS-NEAT
400 Gb/sNDR400 InfiniBand
1 * OSFPconnettività a porta singola
PCIe 5.0 x16fino a 32 corsie
RDMA & RoCEhardware-offloaded
GPUDirectRDMA e stoccaggio

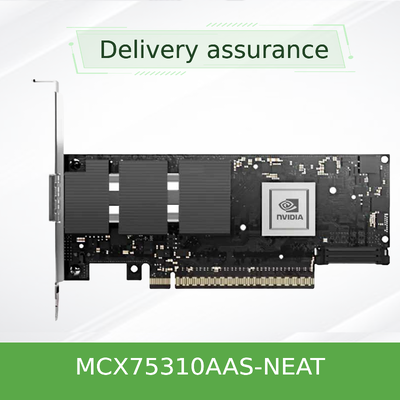

Visualizzazione del prodotto
L'NVIDIA MCX75310AAS-NEAT è un adattatore di canale host ConnectX-7 InfiniBand (HCA) di punta che offre una connettività NDR400 di 400Gb/s su una singola porta OSFP. Progettato per la formazione più esigente dell'IA,calcolo scientificoQuesto adattatore PCIe 5.0 x16 combina un throughput estremo, una latenza ultra-bassa e motori informatici avanzati in rete.GPUDirect RDMA e storage, e di sicurezza completa offloads, il MCX75310AAS-NEAT è la scelta definitiva per la costruzione di alte prestazioni, scalabile, e lossless tessuti InfiniBand.
Caratteristiche chiave
- NDR400 InfiniBand:Interfaccia OSFP a singola porta da 400 Gb/s con supporto per velocità NDR200, HDR, EDR e FDR per la retrocompatibilità.
- Interfaccia PCIe 5.0 x16:Fino a 32 corsie con supporto PCIe 5.0, offrendo la massima larghezza di banda e bassa latenza al sistema host.
- Accelerazione RDMA e RoCE:RDMA e RoCE (RDMA su Ethernet convergente) a carico di hardware per un movimento efficiente dei dati con zero overhead della CPU.
- GPUDirect RDMA & Storage:Comunicazione diretta GPU-GPU e GPUDirect Storage per accelerare i flussi di lavoro AI/ML e di analisi dei dati.
- Informatica in rete:Supporto per SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) e operazioni collettive di scarico.
- Scarico di sicurezza avanzato:Crittografia/decrittografia hardware in linea per IPsec, MACsec e TLS con chiavi AES-GCM a 128/256 bit.
- Virtualizzazione e SDN:SR-IOV, accelerazione VirtIO, supporto per reti sovrapposte (VXLAN, GENEVE, NVGRE) e parser flessibile programmabile.
- Timing di precisione:IEEE 1588v2 PTP con precisione di 12 ns, SyncE e PPS in/out configurabile per applicazioni sensibili al tempo.
Tecnologia
Architettura ConnectX-7
L'MCX75310AAS-NEAT è basato su ConnectX-7 ASIC di NVIDIA, che integra la tecnologia SerDes avanzata che supporta la segnalazione NRZ e PAM4.Fornisce 400Gb/s di larghezza di banda InfiniBand su una singola porta OSFPI motori di calcolo in rete dell'adattatore consentono l'accelerazione collettiva SHARP e la corrispondenza dei tag MPI,ridurre il passaggio dei messaggi e migliorare la scalabilità delle applicazioni.
Rete software-defined (SDN)
La tecnologia NVIDIA ASAP (Accelerated Switch and Packet Processing) offloads l'accelerazione SDN e VNF, fornendo prestazioni di velocità di linea senza penalità CPU.La Commissione, NVGRE), tracciamento delle connessioni e mirroring dei flussi per la telemetria avanzata della rete.
Disposizioni tipiche
- Formazione su larga scala dell'IA:Abilitare GPUDirect RDMA per l'addestramento multi-nodo di grandi modelli linguistici e reti neurali profonde.
- "Licenza" di calcolatori di alte prestazioni (HPC):Accelerare le applicazioni MPI e SHMEM/PGAS con RDMA e offload di calcolo in rete.
- Centri di dati a iperescala:Costruire tessuti InfiniBand scalabili e senza perdite con throughput estremo e bassa latenza.
- Enterprise Cloud & Storage:Implementare NVMe over Fabrics (NVMe-oF) e soluzioni di storage basate su RDMA.
- Telecom & Edge:Sfruttare la tempistica di precisione (PTP, SyncE) per l'infrastruttura 5G e la tempistica.
Compatibilità
| Componente / Ecosistema | Compatibilità |
|---|---|
| Velocità in banda infinita | NDR 400 Gbps, NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Velocità Ethernet | 400 GbE, 200 GbE, 100 GbE, 50 GbE, 25 GbE, 10 GbE (con RoCE) |
| Interfaccia dell'host | PCIe Gen5 x16 (fino a 32 corsie), retrocompatibile con PCIe 4.0 |
| Sistemi operativi | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Stack software | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Sicurezza | IPsec, MACsec, TLS, avvio sicuro, crittografia flash, attestazione del dispositivo |
Le specifiche MCX75310AAS-NEAT
| Categoria | Dettaglio |
|---|---|
| Modello di prodotto | MCX75310AAS-NEAT |
| Famiglia di prodotti | NVIDIA ConnectX-7 |
| Configurazione della porta | 1 * OSFP (400Gb/s NDR400 InfiniBand) |
| Interfaccia dell'host | PCIe 5.0 x16 (fino a 32 corsie), retrocompatibile con PCIe 4.0 |
| Protocolli supportati | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Velocità in banda infinita | NDR 400 Gbps, NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Velocità Ethernet | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Fattore di forma | PCIe HHHL, FHHL, OCP 3.0 |
| Tecnologie di interfaccia | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Informatica in rete | SHARP, MPI Tag Matching, operazioni collettive di scarico |
| Sgomberata di sicurezza | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Secure Boot |
| Virtualizzazione | SR-IOV, VirtIO, reti sovrapposte (VXLAN, GENEVA, NVGRE) |
| Tempismo preciso | IEEE 1588v2 (12 ns di precisione), SyncE, PPS in/out |
| Accelerazione di stoccaggio | NVMe-oF, NVMe/TCP, SRP, iSER, NFS su RDMA, SMB Direct |
| Interfacce di gestione | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Avvio remoto | InfiniBand remote boot, iSCSI, UEFI, PXE |
| Condizioni di esercizio | Ambiente di data center standard |
| Regolamento | RoHS, CE, FCC, VCCI (si rimanda alla documentazione di conformità NVIDIA) |
| Inclusi gli accessori | Supporto alto |
* Le specifiche si basano sulla documentazione pubblica di NVIDIA e possono variare.
Guida alla selezione
| SKU / Modello | Descrizione | Velocità della porta | Conteggio dei porti | Interfaccia |
|---|---|---|---|---|
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter | 400 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter | 200 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | ConnectX-7 NDR200 InfiniBand Adapter (a doppia porta) | 200 Gb/s | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEA | ConnectX-7 NDR400 InfiniBand Adapter (a doppia porta) | 400 Gb/s | 2 * OSFP | PCIe 5.0 x16 |
Vantaggi
- Trasmissione ultra elevata:400Gb/s InfiniBand e PCIe 5.0 x16 offrono una larghezza di banda estrema per carichi di lavoro AI e HPC ad alta intensità di dati.
- Ultra-Low Latency:RDMA e elaborazione in rete con hardware scaricato riducono al minimo i costi di comunicazione.
- Protezione degli investimenti:Supporta più velocità InfiniBand ed Ethernet per ambienti a velocità mista.
- Sicurezza rafforzata:Inline IPsec, MACsec e TLS scaricano dati sicuri in transito senza impatto della CPU.
- Ecosistema globale:Compatibile con NVIDIA UFM, HPC-X e le principali distribuzioni Linux.
Servizio e supporto
Hong Kong Starsurge Group Co., Limited fornisce il supporto completo del ciclo di vita per gli adattatori NVIDIA ConnectX-7:
- Consulenza pre-vendita:Selezione dell'adattatore, compatibilità del server e design del tessuto.
- Logistica e consegna:Spedizioni globali con tracciamento e sdoganamento.
- Supporto tecnico:Installazione del driver, aggiornamenti del firmware e messa a punto delle prestazioni.
- Formazione:Workshop pratici per l'amministrazione RDMA, RoCE e UFM
- Garanzia:Garanzia hardware standard di 1 anno (opzioni estese disponibili).
Domande frequenti
Che cos'è NDR400?
NDR400 è una velocità di dati InfiniBand che offre 400Gb/s per porta.fornire la larghezza di banda massima per le distribuzioni di spine e foglie di fascia alta.
Il MCX75310AAS-NEAT è compatibile con i server PCIe 4.0?
L'adattatore è PCIe 5.0 x16 ed è retrocompatibile con le slot PCIe 4.0, anche se la larghezza di banda può essere limitata alle velocità PCIe 4.0.
Questo adattatore può essere utilizzato con gli switch Ethernet?
L'adattatore supporta sia i protocolli InfiniBand che Ethernet. Quando funziona in modalità Ethernet, supporta RoCE (RDMA over Converged Ethernet) fino a 400GbE.
Qual è la differenza tra MCX75310AAS-NEAT e MCX75310AAS-HEAT?
La variante NEAT supporta NDR400 (400Gb/s) mentre la variante HEAT supporta NDR200 (200Gb/s).
L'adattatore supporta GPUDirect?
Sì, supporta GPUDirect RDMA per la comunicazione diretta GPU-GPU e GPUDirect Storage per l'accesso accelerato ai dati dai dispositivi di archiviazione.
Precauzioni e sicurezza
- Protezione ESD:Utilizzare cinture di messa a terra ESD quando si manipola l'adattatore per evitare danni da scarica elettrostatica.
- Installazione:Assicurarsi che il server sia spento e disconnesso dall'alimentazione CA prima di installare l'adattatore.
- Flusso d'aria:Assicurare un adeguato flusso d'aria attorno all'adattatore per evitare il surriscaldamento.
- Aggiornamenti del firmware:Seguire le procedure raccomandate da NVIDIA per gli aggiornamenti del firmware per evitare l'instabilità del sistema.
- Compatibilità:Verificare la compatibilità del server e la disponibilità di slot PCIe prima di ordinare.
Hong Kong Starsurge Group Co., Limited
Fondata nel 2008, Starsurge è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi basato sulla tecnologia.e clienti aziendali in tutto il mondo. Con un team di vendita e tecnico esperto, offriamo soluzioni di rete su misura - da adattatori e switch a IoT e software personalizzato - supportate da supporto multilingue e consegna globale.Il cliente al primo posto, orientata alla qualità e focalizzata sull'innovazione.
Matrice di compatibilità
| Prodotto NVIDIA | Compatibile con MCX75310AAS-NEAT | Altre note |
|---|---|---|
| NVIDIA Quantum-3 Switch (Q3400-RA, Q3200-RA) | ✓ | Supporto nativo per XDR e NDR |
| Commutatori NVIDIA Quantum-2 | ✓ | Supporto NDR e HDR |
| Piattaforme NVIDIA DGX / HGX | ✓ | GPUDirect RDMA e storage |
| NVIDIA UFM 3.5 | ✓ | Gestione completa dei tessuti e telemetria |
| Servitori HPE | ✓ | Numero di parte HPE P45642-B22 |
| Server di terze parti | ✓ | Richiesto di slot PCIe standard |
Lista di controllo dell'acquirente
- Scatena PCIe:Assicurare la disponibilità di uno slot PCIe 5.0 x16 (o PCIe 4.0 x16 per la retrocompatibilità).
- Cavo/trasmettitore:Cable di connettore OSFP-OSFP o OSFP-altre per l'interruttore/NIC di destinazione.
- Sistema operativo:Verificare il supporto per il sistema operativo di destinazione (Linux, Windows, VMware).
- Guidatore:Scarica e installa l'ultimo driver MLNX_OFED o Windows di NVIDIA.
- Gestione dei tessuti:Pianificare l'implementazione del subnet manager (SM) (centralizzato o distribuito).
- Frigorifero:Assicurare un adeguato flusso d'aria del server per dissipare il calore dall'adattatore.
