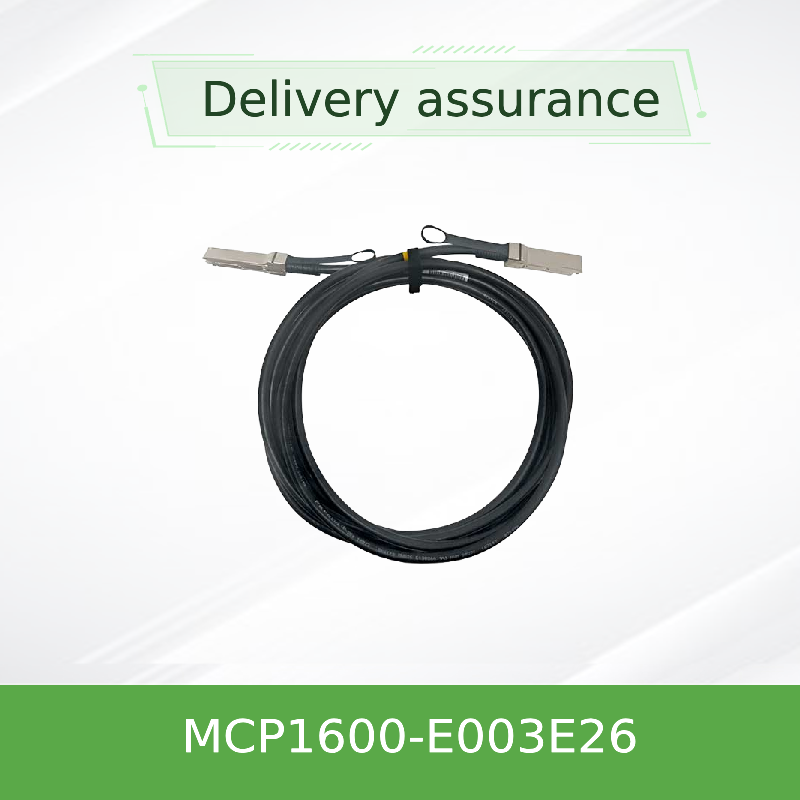

Cavo DAC passivo in rame Mellanox MCP1600-E003E26 100 Gb/s QSFP28 – 3 m, 26 AWG, EDR InfiniBand, LSZH
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 3 metri |
| Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di | Parola chiave: | Cavo DAC Mellanox |
| Evidenziare: | Cavo DAC Mellanox QSFP28 100Gb/s,3m cavo di rame passivo EDR InfiniBand,LSZH cavo Mellanox 26 AWG |
||
Descrizione di prodotto
Cavo DAC passivo in rame Mellanox MCP1600-E003E26 100Gb/s QSFP28
Interconnessione EDR InfiniBand ad alte prestazioni per collegamenti di data center a breve distanza. Basso consumo, giacca LSZH, inseribile a caldo e pienamente compatibile con SFF-8665 / SFF-8636.
Panoramica del prodotto
ILMellanox MCP1600-E003E26è un cavo in rame (DAC) ad attacco diretto QSFP28 da 100 Gb/s progettato per applicazioni InfiniBand EDR ed Ethernet 100G. Integra quattro coppie di rame ad alta velocità che operano a 25 Gb/s per corsia, offrendo una larghezza di banda totale di 100 Gb/s su un collegamento di 3 metri. Questa soluzione passiva in rame offre un'alternativa conveniente ed efficiente dal punto di vista energetico alla fibra ottica per interconnessioni a breve distanza in implementazioni top-of-rack e adiacenti.
Ciascuna porta QSFP28 incorpora una EEPROM che memorizza i dati di identificazione e configurazione del prodotto, leggibili dal sistema host tramite l'interfaccia di gestione I²C (conforme a SFF-8636). Il cavo è costruito con aLSZH (zero alogeni a bassa emissione di fumi)rivestimento e PCB privo di alogeni, conforme agli standard RoHS e ambientali per i moderni data center.
Caratteristiche principali e tecnologia
- Velocità dati aggregata di 100 Gb/s- 4 corsie x NRZ da 25 Gb/s
- Design passivo in rame- consumo di potenza attiva pari a zero (0,1 W max)
- QSFP28 collegabile a caldo- Fattore di forma conforme a SFF-8665
- Alimentazione singola da 3,3 V- intervallo di tensione da 3,135 V a 3,465 V
- Integrità del segnale superiore- impedenza caratteristica 100Ω ±10%
- Bassa latenza- ritardo di propagazione 4,5 ns/m (informativo)
- Cavo robusto- 26 AWG, diametro 9,4 mm, raggio di curvatura: 47 mm (singolo) / 94 mm (ripetitivo)
- Gestione I²C- Diagnostica digitale conforme a SFF-8636
- Temperatura operativaDa 0°C a 70°C (custodia)
- Temperatura di conservazioneDa -40°C a 85°C
- Conformità RoHS/REACH- PCB esente da alogeni, LF/HF
- Tasso di errore bit< 1E-15 (con sistemi Mellanox)
- Tolleranza sulla lunghezza±50 mm (per variante da 3 m)
- Giacca LSZH nera- bassa emissione di fumi, zero alogeni
Distribuzioni tipiche
- Tessuti InfiniBand EDR- architetture spine-leaf in cluster HPC
- Connessioni TOR Ethernet 100G- passaggio a server e passaggio a switch
- Top-of-rack (ToR) del data centercablaggio all'interno di rack (fino a 3 m)
- Sistemi di stoccaggio- NVMe-over-Fabrics, array all-flash
- Calcolo ad alte prestazioni- Cluster GPU, pod di formazione AI
Compatibilità
MCP1600-E003E26 è completamente compatibile con gli adattatori Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6, switch Spectrum e Quantum, nonché con le porte QSFP28 su switch di terze parti che aderiscono alle specifiche SFF-8665 e SFF-8636. L'interoperabilità è stata verificata con i principali fornitori di switch (Cisco, Arista, Juniper) nelle modalità 100G-SR4/CR4.
Piattaforme confermate:Mellanox SB7800, SN2700, CS7500; DPU NVIDIA BlueField-2; porte QSFP28 100G generiche.
Specifiche
| Parametro | minimo | Tipico | Massimo | Unità |
|---|---|---|---|---|
| Tensione di alimentazione (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Consumo energetico | -- | 0,1 | 0,1 | W |
| Temperatura della custodia operativa | 0 | -- | 70 | °C |
| Temperatura di conservazione | -40 | -- | 85 | °C |
| Umidità relativa operativa | 5 | -- | 85 | % |
| Impedenza caratteristica | 90 | 100 | 110 | Ω |
| Ritardo di propagazione (informativo) | -- | 4.5 | -- | ns/m |
| Velocità dati per corsia | -- | 25 | -- | GB/s |
| Velocità dati aggregata | -- | 100 | -- | GB/s |
Specifiche fisiche
| Calibro del cavo (AWG) | 26 AWG |
| Lunghezza | 3 m (tolleranza ±50 mm) |
| Diametro esterno | 9,4 ± 0,4 mm |
| Raggio minimo di curvatura (singolo) | 47 mm |
| Raggio minimo di curvatura (ripetitivo) | 94 mm |
| Materiale della giacca | LSZH (zero alogeni a bassa emissione di fumi) |
| Tipo di connettore | QSFP28 (SFF-8665) |
Guida alla selezione
| Numero di parte | Lunghezza | AWG | Descrizione |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | Nero, 30 AWG, LSZH |
| MCP1600-E001E30 | 1 m | 30 | Nero, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1,5 m | 30 | Nero, 30 AWG, LSZH |
| MCP1600-E002E30 | 2m | 30 | Nero, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2,5 m | 26 | Nero, 26 AWG, LSZH |
| MCP1600-E003E26 | 3m | 26 | Nero, 26 AWG, LSZH (questo prodotto) |
| MCP1600-E004E26 | 4m | 26 | Nero, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Nero, 26 AWG, LSZH |
Tutti i cavi sono QSFP28 da 100 Gb/s, rame passivo, EDR InfiniBand. Tolleranza sulla lunghezza ±25 mm (0,5~1,5 m) / ±50 mm (≥2 m).
Vantaggi
- Conveniente- Il rame passivo elimina i costi del ricetrasmettitore ottico
- Potenza ultrabassa- 0,1 W max rispetto a 2-3 W per cavi ottici attivi
- Affidabile- Rigorosamente testato per prestazioni pronte all'uso
- Distribuzione flessibile- inseribile a caldo, resistente alla piegatura
- Sicuro per l'ambiente- Giacca LSZH, conforme RoHS
- Compatibile con le versioni precedenti- funziona con QSFP+ da 40Gb/s con adattatore appropriato
Servizio e supporto
- Garanzia hardware limitata di 1 anno- copre la riparazione o la sostituzione (Mellanox)
- Consegna globale- Hong Kong Starsurge offre spedizioni in tutto il mondo
- Supporto tecnico- assistenza tecnica pre-vendita e post-vendita
- Lunghezza personalizzata- contattare l'ufficio vendite per lunghezze non standard (potrebbe essere applicato un MOQ)
- Richiesta di offerta e prezzi all'ingrosso- prezzi su misura per ordini di volume
Domande frequenti
Qual è la velocità dati massima di MCP1600-E003E26?
Supporta 100 Gb/s aggregati (4 corsie x 25 Gb/s) per InfiniBand EDR e 100G Ethernet.
Questo cavo è attivo o passivo?
Rame passivo: nessuna alimentazione esterna, consumo energetico massimo di 0,1 W.
Qual è l'intervallo di temperatura operativa?
Temperatura della custodia da 0°C a 70°C; conservazione da -40°C a 85°C.
È compatibile con interruttori non Mellanox?
Sì, funziona con le porte QSFP28 standard che seguono SFF-8665 e SFF-8636.
Cosa indica il suffisso "E26"?
E26 indica un diametro del filo di 26 AWG e una lunghezza di 3 m (vedere la guida alla selezione).
Precauzioni
- Non superare il raggio di curvatura minimo (47 mm di piega singola, 94 mm ripetitiva) per evitare un degrado delle prestazioni.
- Garantire la corretta gestione delle scariche elettrostatiche durante l'installazione.
- Utilizzare solo con host che supportano 3,3 V Vcc e soddisfano QSFP28 MSA.
- Per lunghezze >3 m, considerare il calibro ottico attivo o 26 AWG; il rame passivo più lungo può richiedere il condizionamento del segnale.
Introduzione dell'azienda
Hong Kong Starsurge Group Co., Limitedè un fornitore orientato alla tecnologia di hardware di rete, servizi IT e soluzioni di integrazione di sistema. Fondata nel 2008, serviamo clienti in tutto il mondo con prodotti tra cui switch di rete, NIC, punti di accesso wireless, controller, cavi e apparecchiature correlate. Supportato da un team tecnico e di vendita esperto, Starsurge supporta settori quali governo, sanità, produzione, istruzione, finanza e imprese. Offriamo anche soluzioni IoT, sistemi di gestione della rete, sviluppo di software personalizzato, supporto multilingue e consegna globale. Con un approccio incentrato sul cliente, ci concentriamo su qualità affidabile, servizio reattivo e soluzioni su misura che aiutano i clienti a costruire un'infrastruttura di rete efficiente, scalabile e affidabile.
Fatti chiave
✔ EDR da 100 Gb/s
✔ Lunghezza 3 metri
✔ 26 AWG
✔ Giacca LSZH
✔ RoHS/REACH
✔ Collegabile a caldo
✔ Potenza 0,1 W
Matrice di compatibilità
| Venditore | Serie di prodotti |
|---|---|
| Mellanox/Nvidia | ConnectX-4/5/6, Spettro, Quantistica |
| Cisco | Nexus 9000 (porte QSFP28) |
| Arista | Serie 7060, 7280, 7500 |
| Ginepro | QFX5000, PTX1000 |
| Generico | Host conformi a SFF-8665/SFF-8636 |
Lista di controllo dell'acquirente
- ☑ Confermare la lunghezza richiesta (3 m) e lo scartamento (26 AWG)
- ☑ Verificare che lo switch/NIC supporti QSFP28 100G
- ☑ Controlla i vincoli del raggio di curvatura nel tuo rack
- ☑ Esamina le opzioni di garanzia e supporto
- ☑ Richiedi prezzi a volume, se necessario
