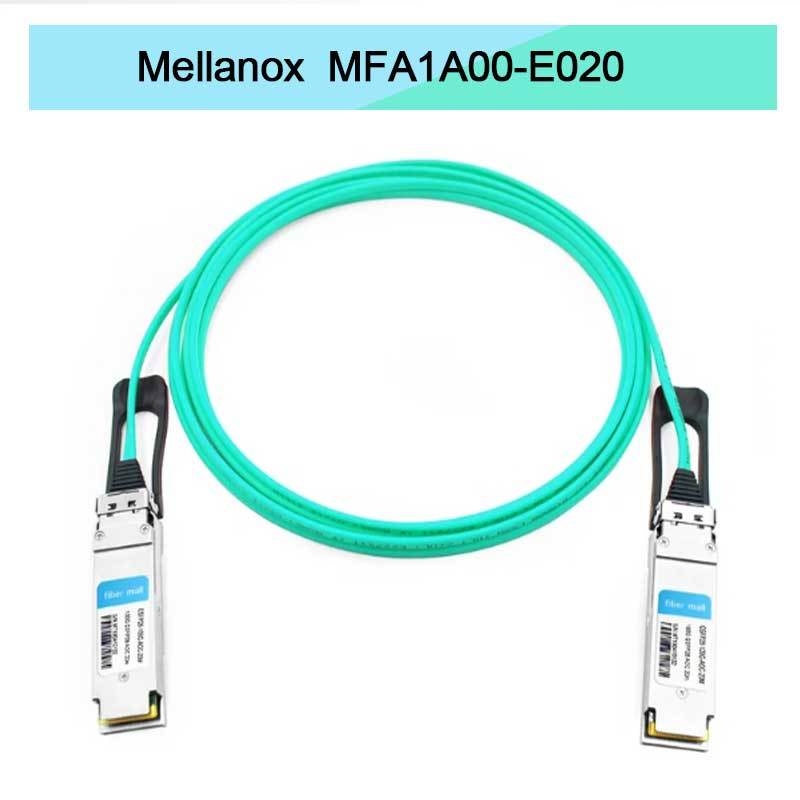

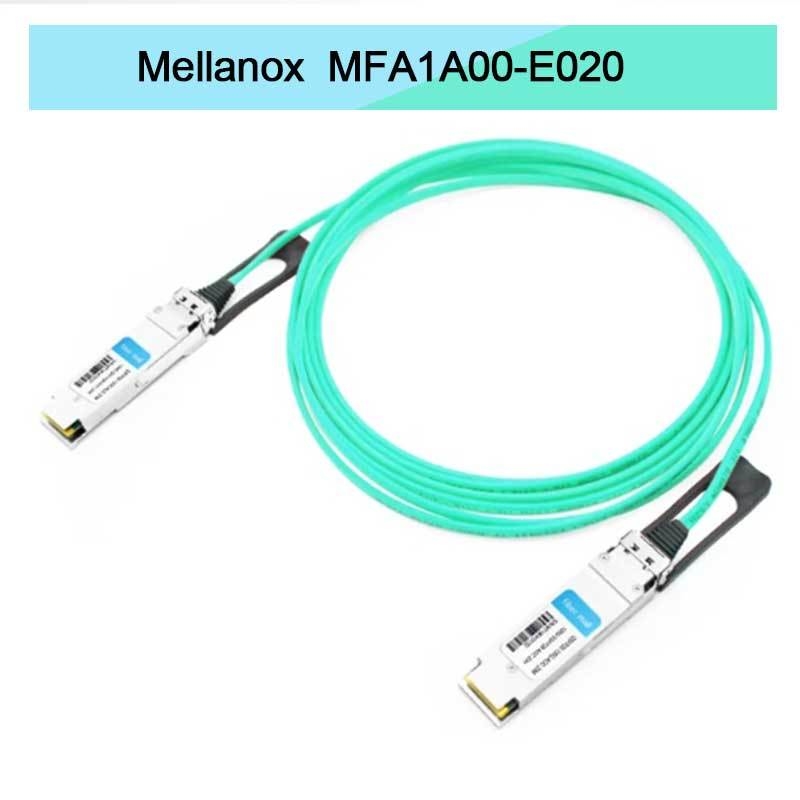

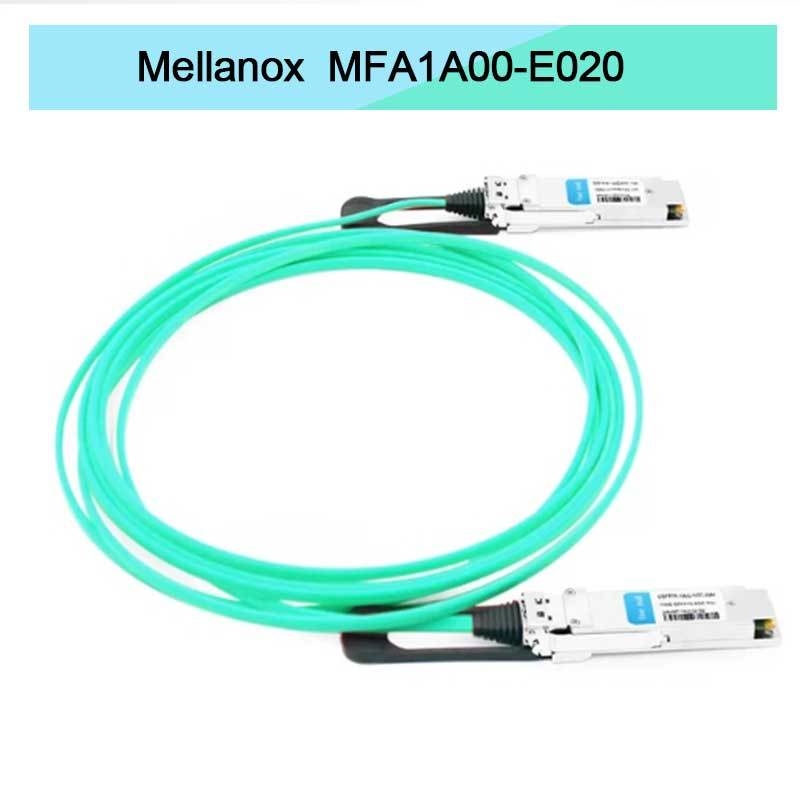

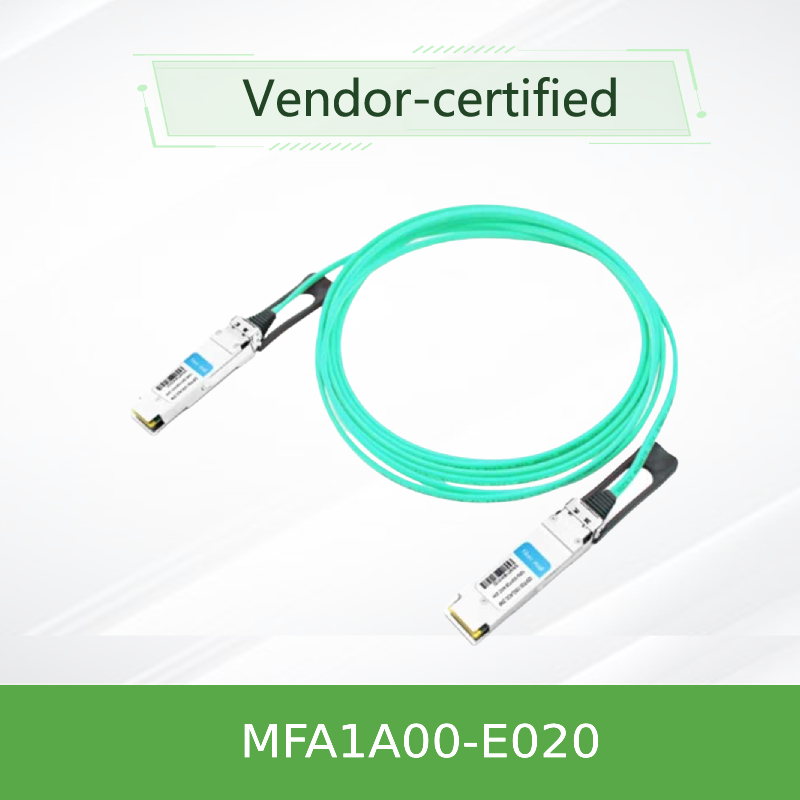

NVIDIA MFA1A00-E020 Cavo Ottico Attivo QSFP28 da 100 Gb/s

1. Panoramica del Prodotto

L'NVIDIA® MFA1A00-E020 è un cavo ottico attivo (AOC) QSFP28 ad alte prestazioni progettato per applicazioni InfiniBand EDR da 100 Gb/s ed Ethernet. Questo Cavo a Fibra Ottica offre una portata robusta di 20 metri, superando significativamente le soluzioni in rame passive negli ambienti dei data center. Integra quattro fibre multimodali (MMF) per estremità, ciascuna in grado di trasmettere dati a velocità fino a 26 Gb/s. Progettato per un'elevata densità di porte e la praticità dell'hot-pluggable, questa alternativa al cavo a fibra passiva offre una configurabilità e un'efficienza energetica superiori, rendendolo la scelta ideale per le interconnessioni moderne ad alta velocità.

2. Caratteristiche Principali

• Velocità dati fino a 100 Gb/s per applicazioni ad alta larghezza di banda
• Fattore di forma QSFP28 hot-pluggable per una facile installazione e manutenzione
• Ampiezza di uscita del ricevitore programmabile e pre-enfasi per l'integrità del segnale
• Retiming selezionabile per lane per prestazioni ottimizzate a 26 Gb/s
• Basso consumo energetico: 2,2 W tipici per estremità (con retiming)
• Portata fino a 100 metri con fibra multimodale
• Conforme agli standard SFF-8665, SFF-8636 e RoHS
• Monitoraggio diagnostico digitale (DDM) per il monitoraggio delle prestazioni in tempo reale

3. Tecnologia e Standard Fondamentali

L'MFA1A00-E020 sfrutta la tecnologia Vertical Cavity Surface-Emitting Laser (VCSEL) per garantire una trasmissione dati affidabile. È pienamente conforme agli standard di settore chiave, tra cui SFF-8665 per l'interfaccia QSFP28 e SFF-8636 per l'interfaccia di gestione I²C. Questo Cavo a Fibra Ottica supporta i protocolli Ethernet 100GbE e InfiniBand EDR, garantendo un'ampia interoperabilità. Il suo firmware avanzato consente un sofisticato monitoraggio diagnostico digitale (DDM), fornendo informazioni su temperatura, tensione, polarizzazione laser e livelli di potenza ottica.

4. Principio di Funzionamento

Questo cavo ottico attivo funziona convertendo i segnali elettrici dal sistema host in segnali ottici tramite trasmettitori VCSEL integrati. Questi segnali ottici vengono quindi trasmessi sulla fibra multimodale. All'estremità ricevente, i rilevatori ottici riconvertono i segnali in dati elettrici. Il cavo è dotato di capacità di retiming integrate (CDR) su ogni lane per correggere il jitter e la distorsione del segnale, garantendo l'integrità dei dati su distanze maggiori. Questo approccio integrato elimina la necessità di ricetrasmettitori e cavi patch separati, semplificando il collegamento e migliorando l'affidabilità. Questa alternativa al cavo a fibra passiva è una soluzione completa plug-and-play.

5. Scenari Applicativi

L'MFA1A00-E020 è progettato per ambienti di calcolo ad alte prestazioni che richiedono bassa latenza e alta larghezza di banda.

• Interconnessioni Data Center: Architettura spine-leaf, switching top-of-rack (ToR) e connessioni server-to-switch.
• High-Performance Computing (HPC): Cluster e supercomputer che utilizzano InfiniBand EDR.
• Infrastruttura Cloud: Fornitori di servizi cloud su larga scala che richiedono interconnessioni server ad alta velocità.
• Reti Aziendali: Networking di base e reti di area di archiviazione (SAN).

6. Specifiche e Informazioni per l'Ordine

7. Vantaggi e Punti di Forza

Questo Cavo a Fibra Ottica si distingue dalle tradizionali soluzioni a cavo a fibra passiva e dai prodotti della concorrenza grazie a diversi vantaggi chiave:

• Portata e Prestazioni Superiori: Offre una portata affidabile di 100 m, superando di gran lunga i limiti dei cavi DAC passivi.
• Soluzione Integrata: Elimina i problemi di compatibilità e i problemi di perdita di inserzione associati a ricetrasmettitori e cavi patch separati.
• Diagnostica Migliorata: Il DDM completo consente il monitoraggio proattivo e la gestione della rete, riducendo i tempi di inattività.
• Efficienza Energetica: Minore consumo energetico per porta rispetto a molte soluzioni alternative, riducendo i costi operativi.
• Qualità Rigorosa: Sottoposto a test di produzione estesi per garantire prestazioni superiori e durata a lungo termine fin da subito.

8. Assistenza e Supporto

Forniamo un supporto completo per tutti i nostri prodotti. Ciò include un periodo di garanzia standard. Il nostro team tecnico offre consulenza e supporto 24 ore su 24, 7 giorni su 7, per assistere nell'integrazione e nella risoluzione dei problemi. Manteniamo ampi inventari, consentendoci di offrire tempi di consegna affidabili sia per ordini di piccole che di grandi dimensioni.

9. Domande Frequenti (FAQ)

D: Questo cavo è hot-pluggable?
R: Sì, il fattore di forma QSFP28 è progettato per il funzionamento hot-pluggable, consentendo l'installazione e la rimozione senza spegnere il sistema.

D: Qual è la differenza tra un AOC e un DAC passivo?
R: Un cavo ottico attivo (AOC) come questo utilizza la fibra ottica e dispone di componenti elettronici integrati per l'elaborazione del segnale, consentendo portate maggiori (fino a 100 m) e meno peso. Un cavo in rame a collegamento diretto passivo (DAC) è più pesante, ha una portata più breve (~5-7 m) e non contiene componenti attivi.

D: Questo cavo supporta la diagnostica digitale (DDM/DOM)?
R: Sì, è dotato di monitoraggio diagnostico digitale completo (DDM) secondo SFF-8636, fornendo dati in tempo reale su temperatura, tensione, potenza TX/RX e corrente di polarizzazione laser.

D: Con quali sistemi è compatibile questo cavo?
R: È compatibile con qualsiasi switch, router o scheda di interfaccia di rete dotato di una porta QSFP28 e che supporta i protocolli 100GbE o InfiniBand EDR. Consultare sempre la guida alla compatibilità del sistema.

10. Importanti Precauzioni

• Assicurarsi che la porta QSFP28 dell'apparecchiatura host sia abilitata per il protocollo appropriato (100GbE o InfiniBand EDR).
• Non superare il raggio di curvatura minimo di 30 mm per evitare danni permanenti alle fibre interne.
• Utilizzare e conservare il cavo entro gli intervalli di temperatura e umidità specificati (da 0°C a 70°C di funzionamento; umidità dal 5% all'85%).
• Questa apparecchiatura è conforme ai limiti di Classe A della FCC. Potrebbe causare interferenze radio nelle aree residenziali; la mitigazione è responsabilità dell'utente.
• Il modulo laser è classificato come prodotto laser IEC 60825-1 Classe I, che è sicuro in condizioni operative normali.
