NVIDIA MFA1A00-C050 – AOC 100G per Data Center e Reti Ethernet
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | Nuovo e originale | Tempi di consegna: | Secondo lo stock |
| Tecnologia: | Ethernet | Lunghezza: | 5m |
| Tensione di alimentazione: | -0.3-3.6 | Tensione di input dei dati: | -0.3-4.465 |
| Evidenziare: | Cavo AOC NVIDIA 100G per data center,Cavo AOC NVIDIA per reti Ethernet,Cavo NVIDIA MFA1A00-C050 100G |
||
Descrizione di prodotto

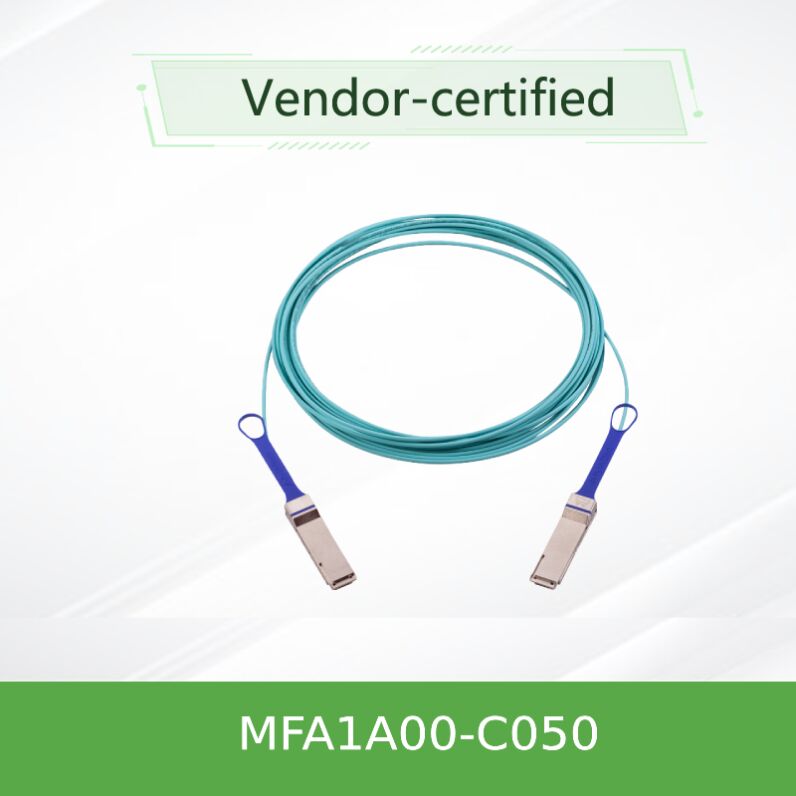

NVIDIA MFA1A00-C050 100G cavo ottico attivo per data center e reti Ethernet
L'NVIDIA MFA1A00-C050 è un cavo ottico attivo QSFP28 ad alte prestazioni (AOC) progettato per sistemi Ethernet (100GbE) e EDR InfiniBand da 100Gb/s.Questa variante da 50 metri offre una portata estesa fino a 100 metri mantenendo un'eccellente integrità del segnale e un basso consumo di energia.
Caratteristiche chiave
- Consumo di energia estremamente basso (2,2 W tipici per estremità con retiming)
- Raggiungibile fino a 100 metri su fibra multimode
- Progettazione conforme alla SFF-8665
- Rimetraggio selezionabile per corsia per prestazioni ottimali
- Diagnostica digitale e integrità del segnale programmabile
- Velocità di trasmissione aggregata fino a 100 Gb/s (4 corsie × 25,78 Gb/s)
- Amplitudine di uscita Rx programmabile e pre-enfasi
- Equalizzatore di input Tx programmabile per collegamenti host a perdita
- Giacca LSZH (Low Smoke Zero Halogen) per la sicurezza
- Conformi alla normativa RoHS e collegati a caldo
Visualizzazione del prodotto
Sfruttando la tecnologia a fibra multimode basata su VCSEL, questo cavo ottico attivo offre una portata estesa mantenendo un'eccellente integrità del segnale.connettività tra i rack, e distribuzioni di data center ad alta densità, la serie MFA1A00 offre ritiming programmabile, equalizzazione degli input e pre-enfasi sull'output per ottimizzare le prestazioni dei collegamenti in ambienti diversi.
Tecnologia e integrità del segnale
L'MFA1A00-C050 utilizza funzionalità avanzate di retiming e equalizzazione per superare i difetti del canale.Ogni corsia integra un circuito di clock e data recovery (CDR) che può essere ignorato per le velocità di segnalazione precedenti o inferioriL'equalizatore di input del trasmettitore programmabile compensa le perdite dei PCB ospitanti, mentre l'ampiezza di uscita del ricevitore programmabile e la pre-enfasi assicurano una consegna del segnale pulita.
Disposizioni tipiche
- Interconnessione del Data Center:Collegare gli interruttori di punta agli interruttori aggregati di fine fila entro una distanza di 100 m
- "Licenza" di calcolatori di alte prestazioni (HPC):tessuti EDR InfiniBand per cluster di elaborazione e storage che richiedono bassa latenza e ampia larghezza di banda
- Cloud e reti aziendali:Architettura spine-leaf 100GbE, riducendo potenza e costi rispetto ai DAC in rame oltre 5m
- Nodi di elaborazione di bordo:Collegamenti ottici affidabili in rack con spazio limitato in cui l'immunità EMI è importante
- Media e post-produzione:Trasferimenti di file ad alta velocità per ambienti di archiviazione condivisi
Specifiche tecniche
| Parametro | Min. | Tipologia | Max. | Unità |
|---|---|---|---|---|
| Tasso di dati per corsia | -100 ppm | 25.78125 | +100 ppm | Gb/s |
| Tensione di alimentazione (Vcc) | 3.135 | 3.3 | 3.465 | V. |
| Dissipazione di potenza (con ritiming) | ️ | 2.2 | 2.5 | W |
| Dissipazione di potenza (senza ripetizione) | ️ | 1.5 | 1.8 | W |
| Temperatura della cassa di funzionamento | 0 | ️ | 70 | °C |
| Diametro del cavo | 2.8 | 3.0 | 3.2 | mm |
| Raggio minimo di piegatura | 30 | ️ | ️ | mm |
Guida alla selezione ¥ Serie MFA1A00
| Numero della parte d'ordine | Tasso di trasmissione / protocollo | Distanze | Descrizione |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 metri | Cavo ottico attivo, Ethernet 100 Gb/s |
| MFA1A00-C005 | 100GbE | 5 metri | Cavo ottico attivo, Ethernet 100 Gb/s |
| MFA1A00-C010 | 100GbE | 10 metri | Cavo ottico attivo, Ethernet 100 Gb/s |
| MFA1A00-C050 | 100GbE | 50 metri | Cavo ottico attivo, LSZH, Ethernet a 100 Gb/s |
| MFA1A00-C100 | 100GbE | 100 metri | Cavo ottico attivo, Ethernet 100 Gb/s |
Vantaggi
Portata estesa e bassa potenza
Fino a 100 metri senza ripetitori, potenza inferiore rispetto ai ricevitori ottici + soluzione di cordone patch, risparmio di budget di potenza degli interruttori.
Integrità del segnale AI-Ready
Equalizzazione programmabile, ritiming e pre-enfasi di output assicurano collegamenti robusti in ambienti rumorosi o con perdite.
Flessibilità operativa
Funziona sia con InfiniBand EDR che con 100GbE, supportando il bypass retiming per i tassi legacy.
Gestibilità diretta
DDM completo tramite SFF-8636: monitoraggio in tempo reale della temperatura, tensione, potenza ottica e bias TX, semplifica la manutenzione.
Domande frequenti
D1: L'MFA1A00-C050 è compatibile con il mio switch Cisco 100G?
R: Il cavo è QSFP28 AOC standard. La maggior parte degli switch Cisco moderni (Nexus 9300, 9500) con porte 100GbE lo riconosceranno.raccomandiamo di verificare o richiedere il servizio di codifica.
D2: Qual è la differenza tra l'operazione di riciclaggio e quella di non riciclaggio?
A: il retiming risincronizza e pulisce il segnale utilizzando il CDR, ottenendo una migliore qualità del segnale per 25Gb/s per corsia.Il CDR può essere ignorato per risparmiare energia (fino a ~ 1.5W).
D3: Posso utilizzare questo cavo per applicazioni 40GbE o breakout?
R: La serie MFA1A00 supporta 100Gb/s come quattro corsie 25G; non è destinata a breakout 40GbE. Per breakout 4×25G (QSFP28 a quattro SFP28), controlla altri prodotti NVIDIA AOC.
Fatti chiave in sintesi
- Tasso di trasmissione massimo:100 Gb/s (4×25.78 G)
- Tipo di connettore:QSFP28 a QSFP28
- Tipo di cavo:FMM attive ottiche, LSZH
- Portata:Fino a 100 m
- Potenza per estremità:2.2W (riattivazione)
- Garanzia:Limitato a 3 anni (base NVIDIA)
Nota:Mentre la porta fisica è standard, alcuni fornitori possono richiedere il blocco di EEPROM codificato.
