DAC passivo in rame Mellanox MCP1600-E001E30 100Gb/s QSFP28
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E001E30 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 3 metri |
| Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di | parola chiave: | Cavo DAC Mellanox |
| Evidenziare: | Cavo DAC Mellanox QSFP28 100Gb/s cavo di rame passivo,DAC Mellanox MCP1600-E001E30,Mellanox MCP1600-E001E30 DAC |
||
Descrizione di prodotto

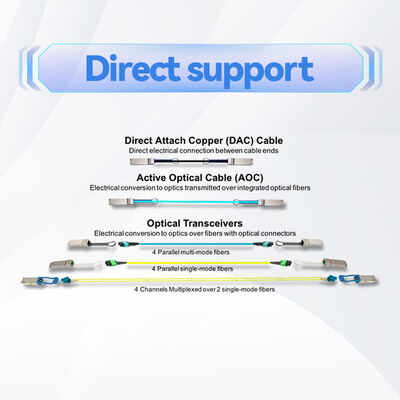

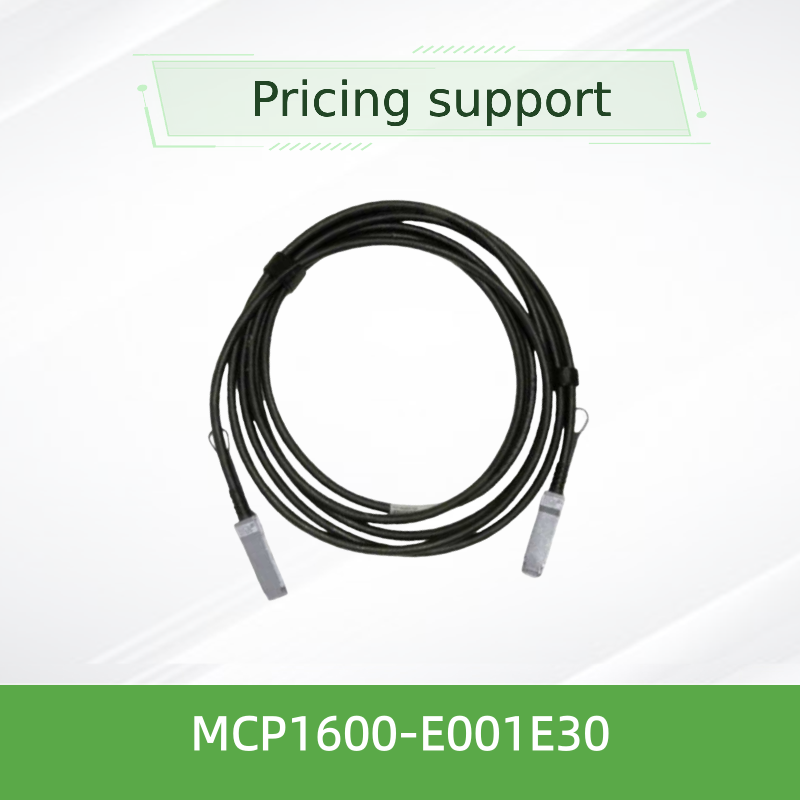

Mellanox MCP1600-E001E30 100Gb/s QSFP28 DAC in rame passivo
InfiniBand EDR 1m / 30AWG SFF-8665. Interconnessione 100G a corto raggio - rame passivo, bassa potenza, Bit Error Rate < 1E-15 con sistemi Mellanox. Ideale per collegamenti top-of-rack e switch-to-server.
- velocità di trasmissione di dati di 100 Gb/s
- 3.3V alimentazione singola
- Giacca LSZH e RoHS
- di larghezza superiore a 20 mm
Visualizzazione del prodotto
Il cavo Mellanox MCP1600‐E001E30 è un cavo QSFP28 in rame (DAC) ad alta prestazione a 100 Gb/s progettato per applicazioni InfiniBand EDR ed Ethernet.Questo gruppo di cavi passivi integra quattro coppie di rame ad alta velocità, ciascuna operante a 25Gb/s, offrendo una larghezza di banda aggregata di 100Gb/s su 1 metro.Soluzione ad alta efficienza energetica per interconnessioni a breve distanza all'interno di data center e cluster di elaborazione ad alte prestazioni.
Ogni porta QSFP28 include una EEPROM integrata con i dati di configurazione del prodotto, leggibili tramite l'interfaccia di gestione I2C (conforme alla SFF-8636).Il cavo è rigorosamente testato per garantire l'integrità ottimale del segnale, durabilità e affidabilità.
Caratteristiche chiave
- Tasso di dati- fino a 100 Gb/s (4×25 Gb/s)
- Rispetto- SFF‐8665 QSFP28, SFF‐8636 I2C
- Potenza- 0,1 W tipici, 3.3 V di alimentazione
- Temperatura della cassa- funzionamento da 0°C a 70°C
- Tasso di errore dei bit- < 1E- 15 (con sistemi Mellanox)
- Giubbotto- LSZH (Low Smoke Zero Halogen)
- PCB- senza piombo e senza alogene
- Raggio di piegatura- 35,5 mm (singolo), 71 mm (ripetibile)
- di larghezza superiore a 20 mm- supporta l'inserimento in vivo
- Ambiente- RoHS conforme
Tecnologia e design
L'MCP1600‐E001E30 utilizza la tecnologia passiva a doppio asse in rame, con coppie differenziali accurate per ridurre al minimo la perdita di inclinazione e inserimento.La costruzione del cavo comprende una robusta giacca esterna (LSZH) e stivali di sollievo della tensione che soddisfano i requisiti meccanici SFF‐8665Ogni gruppo è caratterizzato per un'impedenza differenziale di 100Ω e testato per il ritardo di propagazione (tipicamente 4,5 ns/m).risultante in una latenza vicina allo zero e un consumo energetico minimo - una scelta ideale per ambienti a potenza limitata.
Disposizioni tipiche
- Trasferimento top-of-rack (ToR) alle connessioni server in tessuti InfiniBand 100G EDR
- Cluster di calcolo ad alte prestazioni (HPC) e sistemi basati su GPU
- Architetture a spina dorsale di centro dati che richiedono collegamenti in rame a corto raggio
- Reti di area di archiviazione (SAN) e interconnessioni principali NAS
- Configurazioni di prova e di misurazione in cui la bassa latenza deterministica è critica
Compatibilità
Piattaforme e sistemi:
- Interruttori Mellanox Spectrum®
- Commutatori Mellanox QuantumTM InfiniBand
- Adaptatori NVIDIA® ConnectX® (EDR)
- NVIDIA BlueField® DPU
- Porte QSFP28 standard del settore (100G Ethernet/EDR)
- Server con gabbie QSFP28 (basate su Intel, AMD, ARM)
Conforme alle norme SFF‐8665 e SFF‐8636, garantendo l'interoperabilità con i principali fornitori di apparecchiature di rete.
Tabella delle specifiche
| Parametro | Min. | Tipico | Max. | Unità |
|---|---|---|---|---|
| tensione di alimentazione (Vcc) | 3.135 | 3.3 | 3.465 | V. |
| Consumo di energia | - Non lo so. | 0.1 | - Non lo so. | W |
| Temperatura della cassa di funzionamento | 0 | - Non lo so. | 70 | °C |
| Umidità relativa di esercizio | 5 | - Non lo so. | 85 | % |
| Temperatura di conservazione | - Quaranta. | - Non lo so. | 85 | °C |
| Impedenza caratteristica | 90 | 100 | 110 | Ω |
| Ritardo di propagazione (informativo) | - Non lo so. | 4.5 | - Non lo so. | ns/m |
| Tasso di dati per corsia | - Non lo so. | 25 | - Non lo so. | Gb/s |
| Tasso di dati aggregati | - Non lo so. | 100 | - Non lo so. | Gb/s |
| Raggio minimo di curva (singolo) | 35.5 | - Non lo so. | - Non lo so. | mm |
| Raggio minimo di curva (ripetibile) | 71 | - Non lo so. | - Non lo so. | mm |
* I valori elettrici e meccanici sono derivati dalle schede di dati della serie Mellanox MCP1600.
Guida alla selezione - Serie MCP1600
| Numero della parte | Distanze | AWG | Descrizione |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 m | 30 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
| MCP1600-E00AE30 | 0.5 m | 30 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
| MCP1600-E01AE30 | 1.5 m | 30 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
| MCP1600-E002E30 | 2.0 m | 30 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
| MCP1600-E02AE26 | 2.5 m | 26 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
| MCP1600-E003E26 | 3.0 m | 26 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
| MCP1600-E004E26 | 4.0 m | 26 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
| MCP1600-E005E26 | 5.0 m | 26 | DAC passivo, QSFP28, EDR da 100 Gb/s, nero, LSZH |
✔ Per le lunghe distanze (2,5-5 m), per mantenere l'integrità del segnale viene utilizzato il calibro 26 AWG.
Vantaggi
- Potenza ultra bassa:0.1W tipici, riduce i costi di raffreddamento e di energia.
- Redditività:La progettazione passiva elimina i ricevitori ottici.
- Affidabilità comprovata:test di produzione rigorosi garantiscono le prestazioni out-of-box.
- Ottimizzato a corto raggio:ideale per collegamenti interni a rack fino a 5 m.
- Consapevole dell'ambiente:Giacca LSZH, RoHS, PCB senza alogene.
Servizio e supporto
Hong Kong Starsurge Group Co., Limited fornisce supporto tecnico e logistica globale per i prodotti di rete Mellanox.servizi di RMA e post-vendita. L'MCP1600‐E001E30 è supportato da unGaranzia hardware limitata di 1 annoPer gli ordini in volume o per l'etichettatura personalizzata, contattate i nostri ingegneri di vendita.
Domande frequenti
D: Questo cavo è attivo o passivo?
A: passivo. Non contiene alcun condizionamento del segnale attivo, il che lo rende a bassa potenza e bassa latenza.
D: Posso usare questo cavo con gli switch Ethernet 100G?
R: Sì, è conforme al QSFP28 MSA e funziona con le porte EDR 100GbE e InfiniBand.
D: Qual è la lunghezza massima di questa serie?
R: Fino a 5 metri (MCP1600‐E005E26) con 26 AWG; l'E001E30 è di 1 metro.
D: Supporta il collegamento a caldo?
R: Sì, il connettore QSFP28 può essere collegato a caldo e soddisfa i requisiti meccanici SFF‐8665.
Precauzioni e manipolazione
- Non superare il raggio minimo di curva (35,5 mm singolo, 71 mm ripetitivo) per evitare il degrado del segnale.
- Operare all'interno del range di temperatura (0-70°C) e di umidità (5-85% RH) specificato.
- Assicurarsi che la gabbia QSFP28 sia pulita e priva di detriti prima dell'inserimento.
- Utilizzare solo con alimentazione compatibile a 3,3 V; una tensione superiore a 3,6 V può causare danni.
- Per la conservazione, conservare tra -40°C e 85°C in imballaggi antistatici.
Introduzione all'azienda
Hong Kong Starsurge Group Co., Limitedè un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.punti di accesso wireless, controller, cavi e attrezzature correlate.
Sostenuta da un team di vendite e tecnici esperti, Starsurge supporta settori come governo, sanità, produzione, istruzione, finanza e imprese.sistemi di gestione della reteIl nostro approccio rivolto al cliente si concentra sulla qualità affidabile, il servizio reattivo, la qualità del servizio e la qualità del servizio.e soluzioni su misura che aiutano i clienti a costruire efficienti, scalabile e affidabile infrastrutture di rete.
Fatti chiave
- Velocità dei dati:100 Gb/s
- Lungo:1 metro
- Collegamento:QSFP28 (SFF-8665)
- Indicatore di filo:30 AWG
- Giacca:LSZH, nero
- Potenza:0.1W
Matrice di compatibilità
- Commutatori Mellanox Quantum / Spettro
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- Portate 100G Ethernet QSFP28
- Conforme alla SFF-8636
Lista di controllo dell'acquirente
- Confermare il tipo di porta di interruttore (QSFP28)
- Verifica della lunghezza richiesta (1m = E001E30)
- Verificare l'intervallo di temperatura di esercizio
- Politica di revisione della garanzia e RMA
