NVIDIA Quantum 2 MQM9790-NS2R 64-Port 400Gb/s Unmanaged InfiniBand Switch con flusso d'aria inverso (C2P)
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MQM9700-NS2R (920-9B210-00RN-0M2) | velocità di trasmissione: | 400G |
|---|---|---|---|
| Porti: | 64 | Tecnologia: | Infiniband |
| Velocità massima: | Ndr | Pacchetto di trasporto: | imballaggio |
Descrizione di prodotto
Progettato per ambienti AI ed HPC su larga scala in cui si preferisce la gestione della fabric esterna. L'MQM9790-NS2R offre 64 porte non bloccanti da 400 Gb/s InfiniBand in un compatto chassis 1U con flusso d'aria inverso connettore-alimentazione (C2P), consentendo topologie flessibili e calcolo in-network SHARPv3, affidandosi a gestori di subnet esterni come NVIDIA UFM o OpenSM.
Hong Kong Starsurge Group presenta l'NVIDIA Quantum-2 MQM9790-NS2R — uno switch InfiniBand ad alte prestazioni da 400 Gb/s non gestito con flusso d'aria inverso (connettore-alimentazione). Come parte della serie QM9700, questo switch fornisce 32 porte OSFP che supportano 64 connessioni da 400 Gb/s (o fino a 128 porte a 200 Gb/s tramite tecnologia di split delle porte). Con un throughput bidirezionale di 51,2 terabit al secondo e una capacità di oltre 66,5 miliardi di pacchetti al secondo, l'MQM9790-NS2R è progettato per clienti che richiedono il controllo di un gestore di subnet esterno (ad esempio, NVIDIA UFM) per telemetria avanzata, monitoraggio e orchestrazione di fabric su larga scala.
- Densità di porte senza precedenti: 64 porte InfiniBand NDR da 400 Gb/s in 1U, architettura non bloccante.
- Modalità a doppia densità da 200 Gb/s: Supporta fino a 128 porte da 200 Gb/s utilizzando la tecnologia di split delle porte NVIDIA, riducendo il TCO per le topologie leaf-spine.
- Pronto per gestore di subnet esterno: Progettato per l'uso con NVIDIA UFM (Unified Fabric Manager), OpenSM o altri gestori di subnet esterni — ideale per fabric su larga scala gestite centralmente.
- Calcolo in-network: SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) offre un'accelerazione AI 32 volte superiore rispetto alla generazione precedente.
- Servizi avanzati di fabric: RDMA, routing adattivo, controllo della congestione, mappatura VL migliorata e capacità di rete auto-riparanti.
- Flusso d'aria inverso (C2P): Direzione del flusso d'aria connettore-alimentazione ideale per layout di data center con corridoio freddo sul lato delle porte.
- Ridondanza e affidabilità: Alimentatori ridondanti 1+1 hot-swap, unità ventola hot-swap.
- Compatibilità retroattiva: Supporta generazioni InfiniBand precedenti (HDR, EDR, FDR).
Basato sull'ASIC NVIDIA Quantum-2, l'MQM9790-NS2R sfrutta la tecnologia SerDes da 400 Gb/s all'avanguardia. Incorpora Remote Direct Memory Access (RDMA) per un basso overhead della CPU e un elevato throughput, routing adattivo per evitare hotspot nella fabric e NVIDIA SHARPv3 per le riduzioni in-network, accelerando drasticamente le operazioni collettive nei framework MPI e AI. Senza un gestore di subnet integrato, questo modello scarica la gestione della fabric sui controller esterni, consentendo l'applicazione centralizzata delle policy e una telemetria più approfondita se abbinato a NVIDIA UFM.
Con supporto per molteplici topologie — tra cui Fat Tree, SlimFly, DragonFly+ e Torus multidimensionale — l'MQM9790-NS2R consente agli architetti di costruire reti convenienti e altamente resilienti per il supercalcolo di prossima generazione, mantenendo al contempo la gestione centralizzata.
- Cluster AI e Machine Learning: Interconnessioni GPU ad alta velocità per l'addestramento di modelli linguistici di grandi dimensioni con gestione UFM centralizzata.
- High-Performance Computing (HPC): Simulazioni di ricerca, modellazione meteorologica, genomica che richiedono orchestrazione di fabric esterna.
- Data Center Hyperscale: Fabric InfiniBand su larga scala in cui i gestori di subnet esterni forniscono un controllo unificato su centinaia di switch.
- Cloud aziendale e finanza: Sistemi di trading a bassa latenza con monitoraggio centralizzato e gestione delle policy.
- Governo e istruzione: Laboratori nazionali e centri di supercalcolo universitari che richiedono appliance dedicate per la gestione della fabric.

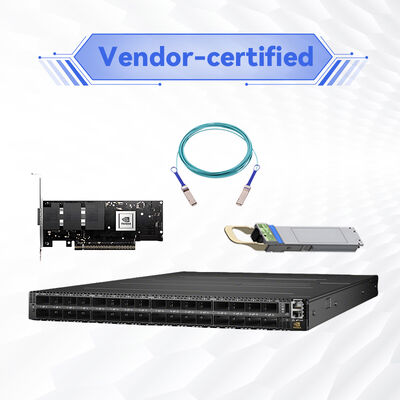

Pienamente interoperabile con l'ecosistema NVIDIA InfiniBand: adattatori ConnectX-6/7, cavi LinkX e switch serie Quantum-2. Retrocompatibile con dispositivi HDR, EDR e FDR. Richiede un gestore di subnet esterno come NVIDIA UFM (raccomandato per fabric di grandi dimensioni), OpenSM o altri SM conformi a IB in esecuzione su un server o VM dedicato. Supporta le principali distribuzioni Linux (RHEL, Ubuntu, Rocky Linux) e Windows Server con i driver appropriati.
| Parametro | Specifiche (MQM9790-NS2R) |
|---|---|
| Porte | 32 connettori OSFP che supportano 64 porte InfiniBand NDR da 400 Gb/s o 128 porte da 200 Gb/s |
| Throughput aggregato | 51,2 Tb/s bidirezionale, non bloccante |
| Capacità di inoltro pacchetti | Oltre 66,5 miliardi di pacchetti al secondo (BPPS) |
| Tipo di gestione | Non gestito — richiede gestore di subnet esterno (UFM, OpenSM o altro) |
| CPU e memoria | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM (2666 MT/s), SSD M.2 da 16 GB |
| Alimentatore | 1+1 ridondante, hot-swap, 200-240Vac, 80 Plus Gold, certificato ENERGY STAR |
| Raffreddamento / Flusso d'aria | Flusso d'aria inverso: connettore-alimentazione (C2P), unità ventola hot-swap |
| Dimensioni (A x L x P) | 1,7 pollici (43,6 mm) x 17,0 pollici (438 mm) x 26,0 pollici (660,4 mm) |
| Peso | Circa 14,5 kg |
| Temperatura operativa | 0°C a 40°C |
| Umidità (operativa) | 10% - 85% senza condensa |
| Altitudine | Fino a 3050 m |
| Conformità normativa | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Garanzia | 1 anno standard (opzioni estese disponibili) |
| Numero di parte ordinabile (OPN) | Descrizione | Direzione del flusso d'aria | Gestione |
|---|---|---|---|
| MQM9700-NS2F | 64 porte 400 Gb/s, gestito | P2C (alimentazione-connettore / avanti) | Gestore di subnet integrato |
| MQM9700-NS2R | 64 porte 400 Gb/s, gestito | C2P (connettore-alimentazione / inverso) | Gestore di subnet integrato |
| MQM9790-NS2F | 64 porte 400 Gb/s, non gestito | P2C (avanti) | Richiede gestore di subnet esterno |
| MQM9790-NS2R | 64 porte 400 Gb/s, non gestito | C2P (inverso) | Richiede gestore di subnet esterno |
Per il flusso d'aria C2P (connettore-alimentazione), l'aria fredda entra dal lato del connettore OSFP ed esce dal lato dell'alimentatore. Verificare il layout di raffreddamento del data center prima di ordinare. L'MQM9790-NS2R è la scelta ideale non gestita per i rack che richiedono flusso d'aria inverso.
- Gestione centralizzata della fabric: Perfetto per distribuzioni che utilizzano NVIDIA UFM, consentendo la gestione single-pane-of-glass su centinaia di switch.
- Flessibilità del flusso d'aria inverso: Il raffreddamento C2P si adatta a specifiche configurazioni di corridoio caldo/freddo del data center, migliorando l'efficienza termica.
- Massima radix in 1U: 64 porte 400G riducono al minimo i livelli di switch, abbassano la latenza e semplificano il cablaggio.
- Conveniente per fabric di grandi dimensioni: Elimina i processori SM integrati ridondanti quando la gestione esterna è già distribuita.
- Efficiente dal punto di vista energetico: Alimentatori Gold+ e controllo intelligente delle ventole riducono i costi operativi.
- Scalabilità pronta per il futuro: Il supporto per SHARPv3 e il routing adattivo garantisce la protezione degli investimenti per i framework AI di prossima generazione.
Hong Kong Starsurge Group fornisce supporto end-to-end, inclusi consulenza pre-vendita, servizi di integrazione e logistica globale. Il nostro team tecnico offre assistenza per la distribuzione, servizi RMA e opzioni di garanzia estesa. Per ordini in volume, forniamo cablaggio personalizzato e validazione della configurazione. Supporto multilingue disponibile per le regioni APAC, EMEA e Americhe.
• Verificare che l'orientamento del flusso d'aria C2P corrisponda al rack: il corridoio freddo deve essere sul lato del connettore (OSFP).
• È necessario un gestore di subnet esterno sulla fabric affinché lo switch funzioni.
• Utilizzare solo moduli ottici e cavi qualificati NVIDIA per mantenere l'integrità del segnale e la conformità.
• Altitudine operativa fino a 3050 m; temperatura non superiore a 40°C.
• Alcune funzionalità avanzate di UFM potrebbero richiedere licenze separate; consultare il team di vendita Starsurge.
• Le specifiche non confermate pubblicamente da NVIDIA sono contrassegnate come fornite — si prega di confermare prima di ordinare.
Fondata nel 2008, Starsurge è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Serviamo clienti governativi, sanitari, manifatturieri, educativi, finanziari e aziendali in tutto il mondo. Con un team tecnico e di vendita esperto, Starsurge fornisce infrastrutture di rete su misura — incluse soluzioni IoT, sviluppo di software personalizzato e logistica globale. Il nostro approccio incentrato sul cliente garantisce qualità affidabile, servizio reattivo e progettazione di reti scalabili. In qualità di partner di canale autorizzato per i principali marchi, colmiamo il divario tra tecnologia all'avanguardia e successo nell'implementazione nel mondo reale.
Richiedi un preventivo →• Adattatori NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Switch NVIDIA Quantum-2 serie QM9700/9790
• Cavi LinkX OSFP (rame passivo fino a 3 m, ottici attivi fino a 500 m)
• Gestori di subnet esterni: NVIDIA UFM, OpenSM, altri SM conformi a IB
• Sistemi operativi: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 con Mellanox WinOF-2
✓ Verificare la direzione del flusso d'aria richiesta: C2P (connettore-alimentazione) corrisponde al posizionamento del corridoio freddo del rack.
✓ Assicurarsi che un gestore di subnet esterno (UFM o OpenSM) sia distribuito e accessibile sulla fabric.
✓ Pianificare il cablaggio: 400G OSFP a OSFP o split a 2x200G.
✓ Confermare l'alimentazione in ingresso: 200-240Vac con alimentazioni ridondanti.
✓ Per distribuzioni su larga scala, richiedere una revisione della progettazione della topologia e il supporto all'integrazione UFM dagli ingegneri Starsurge.
- Whitepaper: "Scaling AI Fabrics with NVIDIA Quantum-2 and UFM" (disponibile su richiesta)
- Guida alla distribuzione: Fat Tree vs. DragonFly+ con la serie QM900
- Best practice per il flusso d'aria: scelta tra P2C e C2P per il raffreddamento dei data center
- Elenco di compatibilità: cavi OSFP certificati NVIDIA per NDR
