NVIDIA MFP7E10-N010 10m MPO12/APC cavo multimodo 800G InfiniBand
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E10-N010 |
| Documento: | MFP7E10-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | Nuovo e originale | Tecnologia: | Infiniband |
| Tipo: | Cavo in fibra passiva | Lunghezza del cavo: | 10 metri |
| Modello: | MFP7E10-N010 | Nome: | Mellanox AOC MFP7E10-N010 Cavo in fibra passiva MMF MPO12 APC a MPO12 APC 10 m |
| Parola chiave: | Cavo Mellanox | ||
Descrizione di prodotto

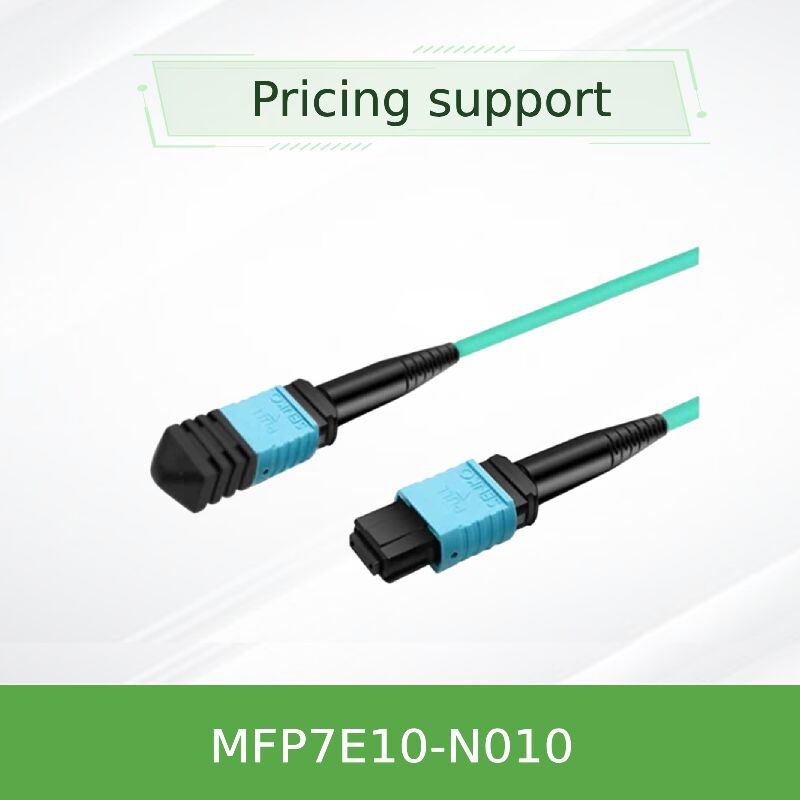

NVIDIA MFP7E10-N010
Cavo in fibra multimodale MPO12/APC
Collegamento ottico passivo ad alta densità per InfiniBand e Ethernet 400G/800G. Collega direttamente switch OSFP twin-port ad adattatori OSFP o QSFP112.
Panoramica del prodotto
La serie NVIDIA MFP7E10-Nxxx è un cavo in fibra multimodale passivo MPO-12/APC-a-MPO-12/APC progettato per interconnessioni a corto raggio nei data center ad alte prestazioni. Il 10 m (variante da 10 metri) utilizza otto fibre attive in una topologia a incrocio di tipo B per abilitare un collegamento diretto in rame/ottico senza adattatori di inversione di polarità. Con un contatto fisico angolato (APC) con lucidatura a 8 gradi, i riflessi posteriori sono minimizzati, garantendo l'integrità del segnale per la modulazione PAM4 fino a 800 Gb/s.
Ogni cavo è testato in fabbrica secondo Telcordia GR-1435 e supporta temperature operative da 0 a 70°C. La guaina LSZH color acquamarina offre resistenza alla fiamma riducendo al contempo l'emissione di fumi tossici, adatta per switch ad alta densità e cluster GPU. Per collegamenti da 10 metri, il cavo utilizza fibra OM3 conveniente.
Fatti chiave
- Codice articolo: MFP7E10-N010 (10m), anche N003/N005/N007 fino a N050
- Tipo di fibra: Multimodale 50/125µm OM3 (standard per 10m)
- Connettore: MPO-12/APC femmina, alloggiamento verde, lucidatura angolata a 8°
- Perdita di inserzione (max): ≤0.354 dB (0.35 + 0.0004*10)
- Perdita di ritorno: ≥35 dB
- Raggio di curvatura minimo: 30 mm (dinamico / statico)
- Portata massima per OM3: 30m (con due pannelli patch); OM4 consigliato oltre 30m
Perché MPO-12/APC?
I connettori con lucidatura angolata sopprimono il riflesso posteriore che altrimenti degraderebbe le prestazioni del laser nei ricetrasmettitori ad alta velocità. A differenza delle versioni con lucidatura ultra (UPC), l'APC consente un funzionamento affidabile a 50G PAM4 per corsia. Il guscio verde NVIDIA identifica rapidamente la compatibilità APC, prevenendo accoppiamenti errati con i vecchi cavi UPC con guscio blu.
Incrocio di tipo B: La corsia 1 a un'estremità si collega alla corsia 12 all'estremità opposta — ideale per l'accoppiamento Tx/Rx a 4 corsie senza cavi crossover esterni.
Tecnologia e integrità del segnale
Progettato per architetture 800G DR8 / 400G DR4, ogni cavo contiene 8 fibre multimodali disposte in un pinout incrociato. L'interfaccia APC a 8 gradi riduce la perdita di ritorno ottica a >35dB, fondamentale per ricetrasmettitori ad alta velocità di baud come NVIDIA MMA4Z00-NS (OSFP twin-port). Il design passivo non consuma energia e non introduce latenza, rendendolo ideale per collegamenti switch-to-switch o switch-to-DPU nei fabric InfiniBand NDR.
Test rigorosi della geometria del fronte terminale e verifica IL/RL garantiscono che ogni cavo soddisfi i rigorosi requisiti dei moderni fabric Ethernet 800G e NVLink.
Distribuzioni tipiche
- Collegamento di switch OSFP 800Gb/s twin-port (ad es. Quantum-2) ad adattatori di rete ConnectX-7 entro un intervallo di rack di 10 metri.
- Collegamento di DPU NVIDIA BlueField-3 (QSFP112 o OSFP) a switch top-of-rack in posizioni di rack adiacenti.
- Interconnessioni spine-leaf nei server di storage che richiedono collegamenti OM3 a corto raggio.
- Backbone multimodale all'interno di un singolo rack o tra rack adiacenti (≤30m per OM3).
Compatibilità
Il MFP7E10-N010 funziona con qualsiasi ricetrasmettitore o sistema che accetta connettori femmina MPO-12/APC e si aspetta un pinout di tipo B. La compatibilità verificata include:
- NVIDIA MMA4Z00-NS (OSFP DR8 twin-port, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP single-port 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Switch InfiniBand NDR 400G/800G e adattatori ConnectX-7
- Switch 400GbE standard con interfacce ottiche MPO-12 APC
Specifiche tecniche
| Parametro | Valore (MFP7E10-N010) |
|---|---|
| Tipo di prodotto | Cavo in fibra multimodale passivo MPO-12/APC, incrocio di tipo B |
| Lunghezza (nominale) | 10 metri; tolleranza: +0.1/-0 m (L <5m) o +2%×L/-0 (L≥5m)Fibre attive |
| 8 (4 Tx / 4 Rx direzione) | Diametro cavo |
| 3.0 ± 0.2 mm | Materiale guaina |
| LSZH / OFNR color acquamarina (low smoke zero halogen, riser rated) | Nucleo fibra |
| 50/125 µm multimodale (OM3 per ≤30m; OM4 per >30m) — OM3 utilizzato a 10m | Perdita di inserzione (max) |
| ≤0.354 dB (0.35 + 0.0004 * 10) | Perdita di ritorno (min) |
| 35 dB | Temperatura operativa |
| 0°C a 70°C | Temperatura di stoccaggio |
| -40°C a 85°C | Umidità relativa |
| 10% ~ 85% (senza condensa) | Normative |
| RoHS, CE, FCC Classe A, CB, cTUVus, RCM, VCCI | Classe laser |
| Classe 1 (IEC 60825-1/2, 21 CFR 1040) | Guida alla selezione (Serie MFP7E10-Nxxx) |
Codice articolo
| Lunghezza | Tipo di fibra (standard) | MFP7E10-N003 |
|---|---|---|
| 3 m | OM3 | MFP7E10-N030 |
| 5 m | OM3 | MFP7E10-N030 |
| 7 m | OM3 | MFP7E10-N030 |
| 10 m | OM3 | MFP7E10-N030 |
| 15 m | OM3 | MFP7E10-N030 |
| 20 m | OM3 | MFP7E10-N030 |
| 25 m | OM3 | MFP7E10-N030 |
| 30 m | OM3 (OM4 opzionale) | MFP7E10-N035 |
| 35 m | OM4 | Nota: Per lunghezze superiori a 30m, è necessaria la fibra OM4 per garantire una portata di 50m. Il MFP7E10-N010 viene fornito con fibra OM3 per impostazione predefinita, che supporta 800G nativo fino a 30 metri, inclusi i pannelli patch. |
| 40 m | OM4 | Nota: Per lunghezze superiori a 30m, è necessaria la fibra OM4 per garantire una portata di 50m. Il MFP7E10-N010 viene fornito con fibra OM3 per impostazione predefinita, che supporta 800G nativo fino a 30 metri, inclusi i pannelli patch. |
| 50 m | OM4 | Nota: Per lunghezze superiori a 30m, è necessaria la fibra OM4 per garantire una portata di 50m. Il MFP7E10-N010 viene fornito con fibra OM3 per impostazione predefinita, che supporta 800G nativo fino a 30 metri, inclusi i pannelli patch. |
Perché scegliere Starsurge per i cavi ottici NVIDIA?
100% compatibile e testato:
- Ogni cavo MFP7E10 viene verificato con i ricetrasmettitori NVIDIA prima della spedizione.Disponibilità e tempi di consegna rapidi:
- Lunghezze popolari (3m, 5m, 10m, 20m, 30m, 50m) disponibili nei magazzini regionali.Supporto tecnico:
- Controllo di compatibilità pre-vendita e risoluzione problemi post-vendita.Prezzi all'ingrosso ed etichettatura:
- Serializzazione personalizzata / tag di asset disponibili per grandi progetti.Spedizione globale:
- Opzioni DDP/FedEx/UPS per USA, UE, APAC e Medio Oriente.Servizio e supporto
Hong Kong Starsurge Group offre una garanzia di 1 anno contro i difetti di fabbricazione, oltre a una risposta ingegneristica di 24 ore. Forniamo indicazioni per la pulizia e l'ispezione per mantenere una perdita di inserzione ottimale. Per implementazioni superiori a 30m o cavi ibridi personalizzati (MPO a duplex), si prega di contattare il nostro team di soluzioni.
Domande frequenti
D1: Il MFP7E10-N010 può essere utilizzato per collegamenti 800G più lunghi di 30 metri?
D2: La polarità del cavo è adatta per gli switch NVIDIA Quantum-2?
D3: Qual è la differenza tra MFP7E10 e MFP7E20?
D4: Fornite una raccomandazione per un kit di pulizia?
D5: La lunghezza di 10m è garantita per 400G e 800G?
Precauzioni di manipolazione
Non rimuovere i cappucci antipolvere fino al momento dell'installazione. La contaminazione è la causa principale del degrado del collegamento.
- Pulire sempre sia il connettore del cavo che la sede ottica del ricetrasmettitore utilizzando un pulitore specifico per MPO-APC.Non piegare il cavo con un raggio inferiore a 30 mm, specialmente vicino ai connettori.
- Non mescolare mai MPO-APC (verde/inclinato) con MPO-UPC (blu/piatto) — si verificheranno danni fisici.
- Attenersi alle precauzioni ESD standard durante la manipolazione dei ricetrasmettitori inseribili, sebbene il cavo stesso sia passivo.
