NVIDIA mellanox Quantum-2 MQM9790-NS2F InfiniBand Switch 64 porte 400G NDR Smart Switch
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello: | MQM9790-NS2F | Porti: | 64 × 400G |
|---|---|---|---|
| Velocità: | NDR Infiniband | Potenza (max): | 1084W (passivo) |
| Flusso d'aria: | Davanti a posteriore | Marca: | Mellanox |
| Evidenziare: | Mellanox Quantum-2 InfiniBand Switch,400G NDR Smart Switch,Interruttore di rete Mellanox a 64 porte |
||
Descrizione di prodotto

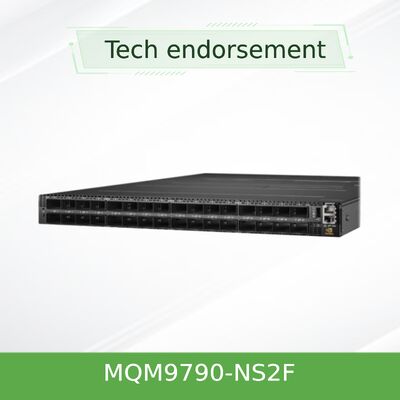

NVIDIA Quantum-2 MQM9790-NS2F: Switch InfiniBand 64 porte da 400 Gb/s
Offre un throughput dati senza precedenti per ambienti AI, HPC e Hyperscale
L'NVIDIA Quantum-2 MQM9790-NS2F è uno switch ad alte prestazioni a configurazione fissa che stabilisce un nuovo standard per densità e velocità di rete. In un compatto fattore di forma 1U, fornisce 64 porte InfiniBand da 400 Gb/s, consentendo una scalabilità massiccia e una latenza ultra-bassa per le applicazioni più esigenti basate sui dati.
Fatti chiave a colpo d'occhio
| Porte e velocità | 64 porte InfiniBand da 400 Gb/s (32 connettori OSFP) |
| Throughput aggregato | 51,2 Tb/s bidirezionale |
| Elaborazione pacchetti | Oltre 66,5 miliardi di pacchetti al secondo (BPPS) |
| Fattore di forma | Montaggio su rack 1U |
| Gestione | Gestito esternamente (ottimizzato per NVIDIA UFM) |
Panoramica del prodotto
Costruito sulla rivoluzionaria piattaforma NVIDIA Quantum-2, l'MQM9790-NS2F è progettato per accelerare la ricerca e lo sviluppo di prodotti fornendo una capacità dati senza pari. Integra la tecnologia di calcolo in rete NVIDIA SHARP™ di terza generazione, consentendo un aumento di 32 volte della potenza di accelerazione AI rispetto alle generazioni precedenti. Questo switch è la base ideale per costruire fabric di data center su larga scala e a prova di futuro che richiedono le massime prestazioni ed efficienza.
Caratteristiche principali
- Densità di porte impareggiabile: 64 porte non bloccanti da 400 Gb/s in un chassis 1U, massimizzando l'utilizzo dello spazio rack.
- Tecnologia NDR 400 Gb/s: Sfrutta l'ultimo interconnessione ad alta velocità NVIDIA per latenza estremamente bassa e larghezza di banda elevata.
- Calcolo in rete con SHARPv3: Scarica e accelera le comunicazioni collettive, aumentando drasticamente le prestazioni delle applicazioni AI e HPC.
- Design di rete avanzato: Supporta topologie flessibili tra cui Fat Tree, DragonFly+ e Torus multidimensionale per un'architettura di rete ottimizzata.
- Routing adattivo e controllo della congestione: Garantisce il massimo throughput effettivo gestendo dinamicamente il traffico di rete.
- Tecnologia di divisione delle porte: Consente il funzionamento come 128 porte da 200 Gb/s per una progettazione di rete conveniente.
- Capacità di rete auto-riparante: Migliora la resilienza e l'affidabilità del fabric.
Tecnologia avanzata: NVIDIA SHARPv3
L'MQM9790-NS2F incorpora SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol), una pietra angolare del calcolo in rete NVIDIA. Questa tecnologia consente di eseguire calcoli all'interno dello stesso fabric di rete mentre i dati si spostano tra i nodi. Per l'addestramento AI e le simulazioni HPC, ciò riduce la quantità di dati che devono essere elaborati dagli endpoint, portando a tempi di completamento dei lavori significativamente più rapidi e a una scalabilità virtualmente illimitata per le attività di aggregazione dati.
Distribuzioni tipiche
- Fabric AI e Machine Learning: Ideale per cluster AI su larga scala che richiedono scambi di dati paralleli massicci.
- Calcolo ad alte prestazioni (HPC): Adatto per istituti di ricerca che eseguono simulazioni e modellazione complesse.
- Data Center Hyperscale: Utilizzato come switch spine o leaf ad alta densità per costruire reti efficienti e scalabili.
- Core/Leaf Enterprise: Per grandi aziende che consolidano carichi di lavoro ad alta larghezza di banda.
- Networking di cluster GPU: Si collega direttamente alle GPU NVIDIA per prestazioni ottimizzate.
Compatibilità ed ecosistema
L'MQM9790-NS2F è completamente retrocompatibile con le generazioni InfiniBand precedenti (HDR, EDR, ecc.), garantendo un'integrazione senza interruzioni nelle infrastrutture esistenti. È supportato dall'intero ecosistema software NVIDIA, tra cui:
- NVIDIA UFM (Unified Fabric Manager): Per provisioning, monitoraggio e risoluzione dei problemi avanzati.
- MLNX-OS: Fornisce robuste capacità di gestione tramite CLI, WebUI e JSON.
- NVIDIA GPUDirect e RDMA: Consente il trasferimento diretto dei dati tra GPU e storage, bypassando la CPU.
Matrice di compatibilità
| Componente | Opzioni compatibili |
|---|---|
| Cablaggio | Rame passivo/attivo, Fibra attiva (connettori OSFP) |
| Generazione precedente | Completamente retrocompatibile con HDR (200 Gb/s), EDR (100 Gb/s) |
| Software di gestione | NVIDIA UFM, MLNX-OS |
| Topologie | Fat Tree, SlimFly, DragonFly+, Torus 2D/3D |
Specifiche tecniche
| Categoria | Dettaglio |
|---|---|
| Nome prodotto | NVIDIA Quantum-2 MQM9790-NS2F |
| Tipo di switch | Smart Switch InfiniBand da 400 Gb/s |
| Porte | 64 porte da 400 Gb/s (32 connettori OSFP) |
| Throughput aggregato | 51,2 Tb/s |
| Velocità pacchetti | Oltre 66,5 BPPS |
| Fattore di forma | Montaggio su rack 1U |
| Dimensioni (AxLxP) | 1,7 x 17,0 x 26,0 pollici (43,6 x 438 x 660,4 mm) |
| Peso | 14,5 kg (circa 32 libbre) |
| Alimentatore | Ridondante 1+1 e hot-swap, 200-240Vac, 80 Gold+ |
| Raffreddamento | Front-to-Rear (P2C), ventole hot-swap |
| Gestione | Gestito esternamente (tramite UFM, CLI, WebUI, JSON, SNMP) |
| CPU | x86 Coffee Lake i3 |
| Memoria di sistema | 8 GB DDR4 SO-DIMM |
| Archiviazione | SSD M.2 da 16 GB |
| Temperatura operativa | 0°C a 40°C |
| Umidità (operativa) | 10% - 85% senza condensa |
| Altitudine | Fino a 3050 m |
| Certificazioni | CE, FCC, VCCI, RoHS, CB, cTUVus, ENERGY STAR |
Guida alla selezione: MQM9700 vs. MQM9790
| Modello | Direzione del flusso d'aria | Gestione | Ideale per |
|---|---|---|---|
| MQM9790-NS2F | P2C (Porte verso connettore) / Avanti | Non gestito (Est. tramite UFM) | Grandi fabric che richiedono telemetria UFM avanzata |
| MQM9790-NS2R | C2P (Connettore verso porte) / Indietro | Non gestito (Est. tramite UFM) | Data center con requisiti di flusso d'aria inverso |
| MQM9700-NS2F | P2C / Avanti | Gestito (Subnet Mgr integrato) | Distribuzioni piccole e medie (fino a 2000 nodi) |
| MQM9700-NS2R | C2P / Indietro | Gestito (Subnet Mgr integrato) | Piccole e medie con flusso d'aria specifico |
Vantaggi dell'MQM9790-NS2F
- Densità impareggiabile: 64 porte da 400G in 1U riducono l'ingombro del data center e il consumo energetico per Gb/s.
- Prestazioni a prova di futuro: La tecnologia NDR e SHARPv3 garantiscono la prontezza per i carichi di lavoro AI e HPC di prossima generazione.
- Efficienza operativa: Se abbinato a NVIDIA UFM, consente una gestione proattiva del fabric, riducendo le spese operative (opex).
- Flessibilità di progettazione: La divisione delle porte in 128 porte da 200 Gb/s offre opzioni di topologia convenienti.
Servizio e supporto da Hong Kong Starsurge
In qualità di fornitore guidato dalla tecnologia dal 2008, Starsurge offre un supporto completo per la serie NVIDIA Quantum-2:
- Consulenza tecnica pre-vendita e assistenza alla progettazione della topologia.
- Approvvigionamento di prodotti originali con garanzia.
- Supporto per spedizioni e logistica a livello mondiale.
- Supporto tecnico post-vendita e servizi RMA.
- Soluzioni personalizzate per i settori enterprise, educativo e governativo.
Checklist acquirente
- Confermare la direzione del flusso d'aria: P2C (Avanti) o C2P (Indietro) per il proprio data center.
- Verificare i requisiti di alimentazione (200-240Vac) e le esigenze di ridondanza.
- Selezionare cavi compatibili: rame passivo/attivo OSFP o fibra attiva.
- Determinare se è necessario un server di gestione esterno con NVIDIA UFM.
- Verificare la conformità all'altitudine e all'intervallo di temperatura operativa.
Domande frequenti
R: La differenza principale è la gestione. La serie MQM9700 dispone di un subnet manager integrato per un massimo di 2000 nodi, rendendola adatta per fabric più piccoli e autonomi. La serie MQM9790 (come la -NS2F) è progettata per essere gestita esternamente, tipicamente da NVIDIA UFM, per monitoraggio e controllo avanzati in ambienti più grandi e complessi.
R: Sì. Utilizzando la tecnologia di divisione delle porte NVIDIA, lo switch può funzionare come 128 porte da 200 Gb/s, offrendo flessibilità e ottimizzazione dei costi per i progetti di rete.
R: Sì, la piattaforma Quantum-2 è completamente retrocompatibile con le generazioni precedenti, inclusi HDR ed EDR, garantendo una perfetta integrazione nei fabric esistenti.
R: La garanzia standard è di 1 anno. Potrebbero essere disponibili opzioni di garanzia estesa. Si prega di confermare con il proprio rappresentante di vendita.
Precauzioni e note importanti
- Assicurare un'adeguata distanza per il flusso d'aria nel rack per mantenere la temperatura operativa tra 0°C e 40°C.
- Utilizzare solo l'intervallo di ingresso di alimentazione specificato (200-240Vac) per evitare danni.
- Alcune funzionalità avanzate richiedono licenze software specifiche; verificare con il proprio rappresentante NVIDIA o Starsurge.
- Per i parametri non specificati nella scheda tecnica (ad es. portata specifica del modulo ottico), si prega di confermare prima dell'ordine.
