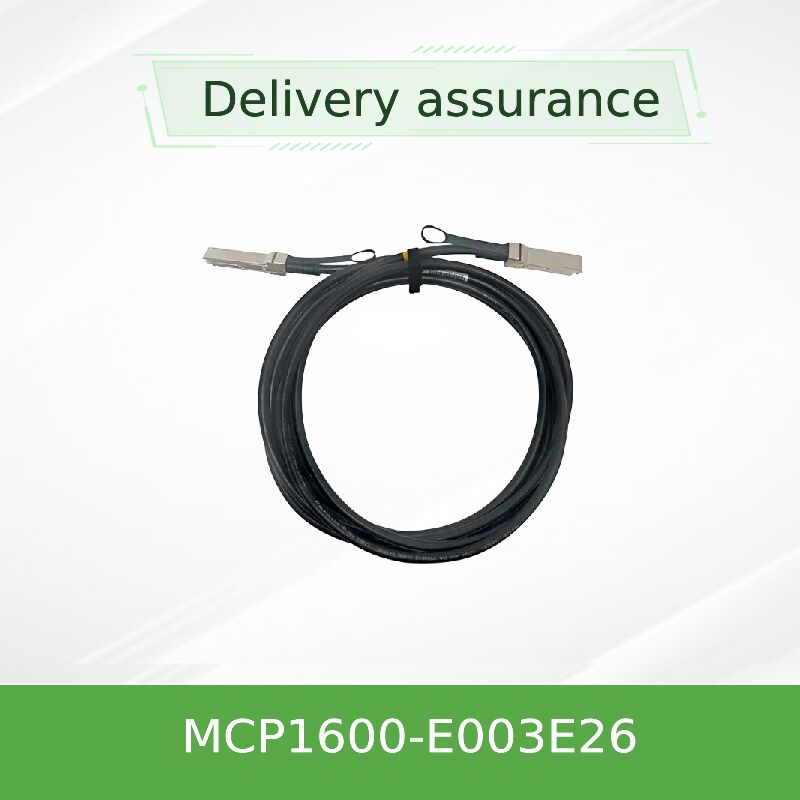

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 cavo DAC passivo 3m EDR InfiniBand
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | Nuovo e originale | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 3 metri |
| Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di | Parola chiave: | Cavo DAC Mellanox |
| Evidenziare: | MCP1600-E003E26,Cavo DAC passivo QSFP28,3M DAC Cable |
||
Descrizione di prodotto
Cavo in rame passivo da 3 metri conveniente che offre un throughput di 100 Gb/s per applicazioni EDR InfiniBand e 100 GbE, caratterizzato da un consumo energetico quasi nullo, latenza ultra-bassa e integrità del segnale robusta per interconnessioni di data center a corto raggio.
- Larghezza di banda aggregata di 100 Gb/s su 4 lane NRZ da 25 Gb/s per direzione
- Lunghezza di 3 metri con conduttori da 26 AWG, guaina nera LSZH
- Supporta InfiniBand EDR (100 Gb/s) e Ethernet a 100 Gigabit
- Consumo energetico quasi nullo (<0,1 W) | Bit Error Rate migliore di 1E-15Formato QSFP28 hot-pluggable, conforme a SFF-8665, conforme a RoHS
- Caratteristiche
- Quattro canali NRZ da 25 Gb/s per direzione, aggregati 100 Gb/s full duplex.Design in rame passivo:
- Nessun componente attivo: costo più basso, latenza zero e consumo energetico praticamente nullo.Conduttori da 26 AWG:
- Ottimizzati per una portata di 3 metri con eccellente integrità del segnale.Protocollo Agnostico:
- Supporta InfiniBand EDR e 100 GbE con negoziazione automatica.Test rigorosi:
- Testato al 100% in produzione per BER <1E-15 con sistemi Mellanox.Tecnologia e standardL'MCP1600-E003E26 è conforme a SFF-8665 (elettrico QSFP28) e SFF-8636 (interfaccia di gestione). Utilizza la modulazione NRZ 4x 25 Gb/s su coppie di rame twinax. Supporta InfiniBand EDR (IBTA 1.3) e Ethernet 100GBASE-CR4. L'EEPROM integrato fornisce l'identificazione del prodotto tramite I²C. Conforme a RoHS con guaina LSZH.
In quanto cavo in rame passivo direct attach, l'MCP1600-E003E26 si basa su coppie intrecciate di alta qualità da 26 AWG e su un'impedenza di precisione (differenziale 100 Ω) per trasmettere segnali NRZ da 25 Gb/s fino a 3 metri senza amplificazione attiva. La costruzione del cavo minimizza skew e crosstalk, mentre l'EEPROM fornisce ai dispositivi host i dati di configurazione (lunghezza, produttore, suggerimenti di equalizzazione). Il risultato è un collegamento a latenza zero e consumo energetico quasi nullo, ideale per connessioni intra-rack a corto raggio.Applicazioni e distribuzioneReti InfiniBand EDR: Collegare switch QM8700/QM8790 ad adattatori ConnectX-5/6 all'interno dei rack.Reti 100 GbE: Collegare switch Spectrum a server o nodi di storage a una distanza massima di 3 m.Da Top-of-Rack a Server: Connessioni intra-rack a corto raggio con consumo energetico e costi minimi.Cluster di storage: Distribuzioni RDMA over Converged Ethernet (RoCE) e NVMe-oF.Specifiche tecniche e opzioni di ordinazione
LunghezzaAWGVelocità dati
- PotenzaDiametro cavo
- MCP1600-E003E263 m
- 26 AWG100 Gb/s (4x25G NRZ)
- QSFP28< 0,1 W
| MCP1600-E002E30 | 2 m | 30 AWG | 100 Gb/s | QSFP28 | < 0,1 W | 7,1 ± 0,35 mm |
|---|---|---|---|---|---|---|
| MCP1600-E005E26 | 5 m | Migliore integrità del segnale a 3 m rispetto ai cavi da 30 AWG. | 100 Gb/s | Offriamo consulenza tecnica 24/7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio. Ogni MCP1600-E003E26 è coperto da una garanzia hardware limitata di 1 anno e da test di fabbrica al 100%. Il nostro inventario garantisce la spedizione in giornata per gli articoli in stock. È disponibile il supporto pre-vendita per la verifica della compatibilità con gli adattatori ConnectX e gli switch Quantum. | Domande frequenti (FAQ) | D: Questo cavo è compatibile con gli adattatori ConnectX-5 e ConnectX-6? |
| Nota: Temperatura operativa da 0°C a 70°C, stoccaggio da -40°C a 85°C. Raggio di curvatura minimo singolo: 47 mm (5x diametro). Raggio di curvatura ripetitivo/di assemblaggio: 94 mm (10x diametro). | Vantaggi e elementi distintivi | Rispetto ai cavi ottici attivi (AOC): | Servizio e supporto | Offriamo consulenza tecnica 24/7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio. Ogni MCP1600-E003E26 è coperto da una garanzia hardware limitata di 1 anno e da test di fabbrica al 100%. Il nostro inventario garantisce la spedizione in giornata per gli articoli in stock. È disponibile il supporto pre-vendita per la verifica della compatibilità con gli adattatori ConnectX e gli switch Quantum. | Domande frequenti (FAQ) | Affidabilità comprovata: |
| BER migliore di 1E-15 con sistemi Mellanox garantisce una trasmissione priva di errori. | 26 AWG più spesso: | Migliore integrità del segnale a 3 m rispetto ai cavi da 30 AWG. | Servizio e supporto | Offriamo consulenza tecnica 24/7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio. Ogni MCP1600-E003E26 è coperto da una garanzia hardware limitata di 1 anno e da test di fabbrica al 100%. Il nostro inventario garantisce la spedizione in giornata per gli articoli in stock. È disponibile il supporto pre-vendita per la verifica della compatibilità con gli adattatori ConnectX e gli switch Quantum. | Domande frequenti (FAQ) | D: Questo cavo è compatibile con gli adattatori ConnectX-5 e ConnectX-6? |
R:
- D: Posso usare questo DAC per applicazioni 100 GbE?R:
- Sì, supporta Ethernet 100GBASE-CR4 e InfiniBand EDR.D: Qual è il raggio di curvatura minimo per l'installazione?
- R: Per una singola curvatura (lontano dal connettore), il minimo è 47 mm (5x diametro). Per curvature ripetute o di assemblaggio vicino al connettore, mantenere 94 mm (10x diametro).
- D: Richiede una configurazione?R:
D: Qual è il consumo energetico?
Quasi nullo (<0,1 W) poiché non ci sono componenti attivi.
Con oltre un decennio di esperienza, gestiamo una fabbrica su larga scala supportata da un team tecnico esperto. La nostra vasta base di clienti e la nostra competenza nel settore ci consentono di offrire prezzi competitivi senza compromettere la qualità. In qualità di distributori autorizzati per Mellanox, Ruckus, Aruba ed Extreme, disponiamo di switch di rete originali, soluzioni per schede di rete (schede NIC), Access Point wireless, controller e cablaggi. Manteniamo un inventario di 10 milioni di dollari per garantire una rapida evasione degli ordini su diverse linee di prodotto. Ogni spedizione viene verificata per accuratezza e forniamo consulenza e supporto tecnico 24/7. I nostri team di vendita e tecnici professionisti hanno ottenuto un'ottima reputazione nei mercati globali: collabora con noi per soluzioni di infrastruttura affidabili.Sensibilità ESD:
Utilizzare braccialetti antistatici messi a terra durante l'inserimento nelle gabbie QSFP. I connettori vengono spediti con cappucci protettivi: rimuovere solo immediatamente prima dell'installazione.
Con oltre un decennio di esperienza, gestiamo una fabbrica su larga scala supportata da un team tecnico esperto. La nostra vasta base di clienti e la nostra competenza nel settore ci consentono di offrire prezzi competitivi senza compromettere la qualità. In qualità di distributori autorizzati per Mellanox, Ruckus, Aruba ed Extreme, disponiamo di switch di rete originali, soluzioni per schede di rete (schede NIC), Access Point wireless, controller e cablaggi. Manteniamo un inventario di 10 milioni di dollari per garantire una rapida evasione degli ordini su diverse linee di prodotto. Ogni spedizione viene verificata per accuratezza e forniamo consulenza e supporto tecnico 24/7. I nostri team di vendita e tecnici professionisti hanno ottenuto un'ottima reputazione nei mercati globali: collabora con noi per soluzioni di infrastruttura affidabili. Non superare il raggio di curvatura minimo (47 mm singolo, 94 mm ripetitivo). Evitare piegature brusche vicino ai connettori.
Temperatura operativa:
Con oltre un decennio di esperienza, gestiamo una fabbrica su larga scala supportata da un team tecnico esperto. La nostra vasta base di clienti e la nostra competenza nel settore ci consentono di offrire prezzi competitivi senza compromettere la qualità. In qualità di distributori autorizzati per Mellanox, Ruckus, Aruba ed Extreme, disponiamo di switch di rete originali, soluzioni per schede di rete (schede NIC), Access Point wireless, controller e cablaggi. Manteniamo un inventario di 10 milioni di dollari per garantire una rapida evasione degli ordini su diverse linee di prodotto. Ogni spedizione viene verificata per accuratezza e forniamo consulenza e supporto tecnico 24/7. I nostri team di vendita e tecnici professionisti hanno ottenuto un'ottima reputazione nei mercati globali: collabora con noi per soluzioni di infrastruttura affidabili.Stoccaggio:
Conservare in un ambiente pulito e asciutto tra -40°C e 85°C.
Con oltre un decennio di esperienza, gestiamo una fabbrica su larga scala supportata da un team tecnico esperto. La nostra vasta base di clienti e la nostra competenza nel settore ci consentono di offrire prezzi competitivi senza compromettere la qualità. In qualità di distributori autorizzati per Mellanox, Ruckus, Aruba ed Extreme, disponiamo di switch di rete originali, soluzioni per schede di rete (schede NIC), Access Point wireless, controller e cablaggi. Manteniamo un inventario di 10 milioni di dollari per garantire una rapida evasione degli ordini su diverse linee di prodotto. Ogni spedizione viene verificata per accuratezza e forniamo consulenza e supporto tecnico 24/7. I nostri team di vendita e tecnici professionisti hanno ottenuto un'ottima reputazione nei mercati globali: collabora con noi per soluzioni di infrastruttura affidabili. Verificare che il tipo di connettore (QSFP28) corrisponda alla propria apparecchiatura.
