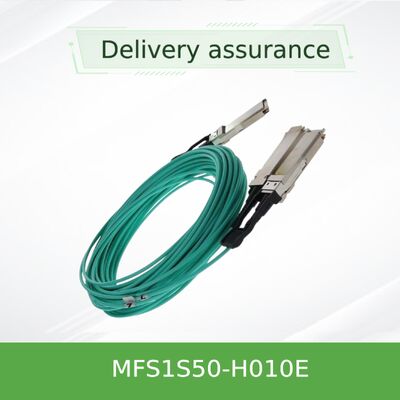

Cavo splitter ottico attivo NVIDIA Mellanox MFS1S50-H010E da 200 Gb/s a 2x100 Gb/s QSFP56 AOC 10m

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• Architettura di breakout da 200 Gb/s a 2x100 Gb/s (4x50G PAM4 a 2x2x50G)
• Lunghezza di 10 metri con fibra multimode aqua, giacca con classificazione LSZH
• Supporta InfiniBand HDR (200G) a HDR100 (100G) e 200GbE a 100GbE
• Amplitudine di uscita Rx programmabile e pre-enfasi.
• connettori QSFP56 con collegamento a caldo, conformi alla SFF-8665, 4,5 W (fine 200G) / 3,0 W (fine 100G)

• Architettura Breakout:Un'estremità QSFP56 di 200Gb/s si divide in due estremità QSFP56 di 100Gb/s, ideali per le connessioni switch-to-server.
• Tecnologia VCSEL:Lasers a emissione di superficie a cavità verticale per trasmissioni multimode affidabili e a basso costo su 10 m.
• Supporto a doppio tasso di dati:200G HDR a 2x100G HDR100 (InfiniBand) o 200GbE a 2x100GbE.
• Monitoraggio diagnostico digitale (DDM):Monitoraggio in tempo reale della potenza ottica, della temperatura, della tensione e della corrente per corsia.
• Basso consumo energetico:4.5W tipici per 200G, 3.0W per 100G.

Il MFS1S50-H010E è conforme a:SFF-8665(QSFP56 elettrico) eSFF-8636(interfaccia di gestione).4x 50Gb/s modulazione PAM4su 200G, biforcata in 2x2x50G PAM4 su due 100G.InfiniBand HDR/HDR100(IBTA 1.5) e200GBASE-SR4 / 100GBASE-SR2Ethernet integratoCDR (Clock and Data Recovery)per corsia con selezione di velocità per 25,78125 GBd NRZ o 26,5625 GBd PAM4.

L'MFS1S50-H010E converte i segnali PAM4 elettrici da 50Gb/s dalla porta 200G dell'host in segnali ottici utilizzando quattro laser VCSEL.le quattro corsie ottiche sono suddivise in due gruppi di due corsie ciascunoI fotodetettori, a ciascuna estremità 100G, convertono i segnali ottici in segnali elettrici.Ripetizione del CDRLa diagnostica digitale monitora continuamente lo stato del collegamento, fornendo feedback in tempo reale tramite l'interfaccia I2C.

• Connessioni switch-to-server:Collegare una porta switch 200G QM8700 a due adattatori 100G ConnectX-6/7.
• 200GbE a 100GbE Breakout:collegare uno switch dello spettro 200G a due server o nodi di archiviazione 100G.
• Fan-out in cima allo scaffale:Utilizzo efficiente delle porte di commutazione ad alta densità per le infrastrutture a velocità mista.
• Cluster HDR100:Costruire tessuti HDR100 convenienti utilizzando interruttori HDR con cavi di rottura.

Nota: temperatura di funzionamento da 0°C a 70°C, tenuta da -40°C a 85°C. raggio minimo di piegatura 30 mm. Potenza finale 100G: tipicamente 3,0 W.

• contro il "Passive Copper Splitter":Una portata più lunga (10 m) con un peso inferiore, un migliore flusso d'aria e una completa immunità da EMI.
• rispetto a COA separati:Un singolo cavo riduce i costi e semplifica la gestione dei cavi per le applicazioni di ventilazione.
• Retiming integrato:Migliora la qualità del segnale e le prestazioni di jitter a distanza.
• Supporto completo DDM:Monitoraggio in tempo reale della potenza ottica e della temperatura per porta per la manutenzione proattiva.
• Ottimizzazione HDR100:Perfetto per costruire tessuti 100G convenienti utilizzando porte di commutazione 200G.

Offriamo consulenza tecnica 24 ore su 24, 7 giorni su 7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio.Lunghezze personalizzate disponibili per ordini in volumeIl nostro inventario garantisce la spedizione dello stesso giorno per gli articoli in stock.

A:Sì, è progettato esattamente per quel caso di utilizzo ̇200G HDR switch a due adattatori HDR100.

A:Sì, supporta sia i protocolli 200GbE/100GbE che InfiniBand HDR/HDR100.

A:Ogni estremità 100G consuma circa 3,0 W tipici, 3,5 W al massimo.

A:Entrambe le estremità di 100G devono essere collegate a porte valide per un corretto funzionamento; il cavo non è progettato per un uso a un'unica estremità.

A:Il raggio minimo di curva è di 30 mm. Evitate curve taglienti per mantenere l'integrità del segnale.

• Sensitività ESD:Utilizzare le cinghie per polsi a terra quando si inseriscono nelle gabbie QSFP.
• Pulire prima dell'uso:Pulire sempre i connettori ottici con appropriati detergenti a un clic prima dell'inserimento. La contaminazione provoca errori di collegamento.
• Radius di piegatura:Non superare il raggio di piegatura di 30 mm; evitare la tensione sui connettori.
• Temperatura di funzionamento:Assicurarsi che la temperatura ambiente sia inferiore a 0°C/70°C.
• Immagazzinamento:Conservare in ambiente pulito e asciutto a -40°C e 85°C.
