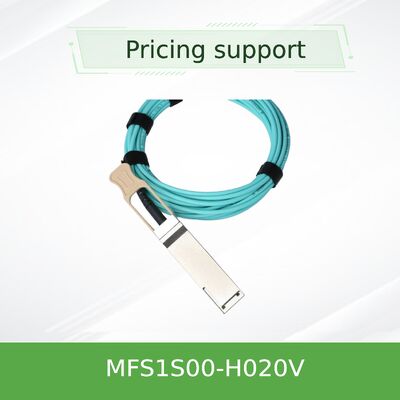

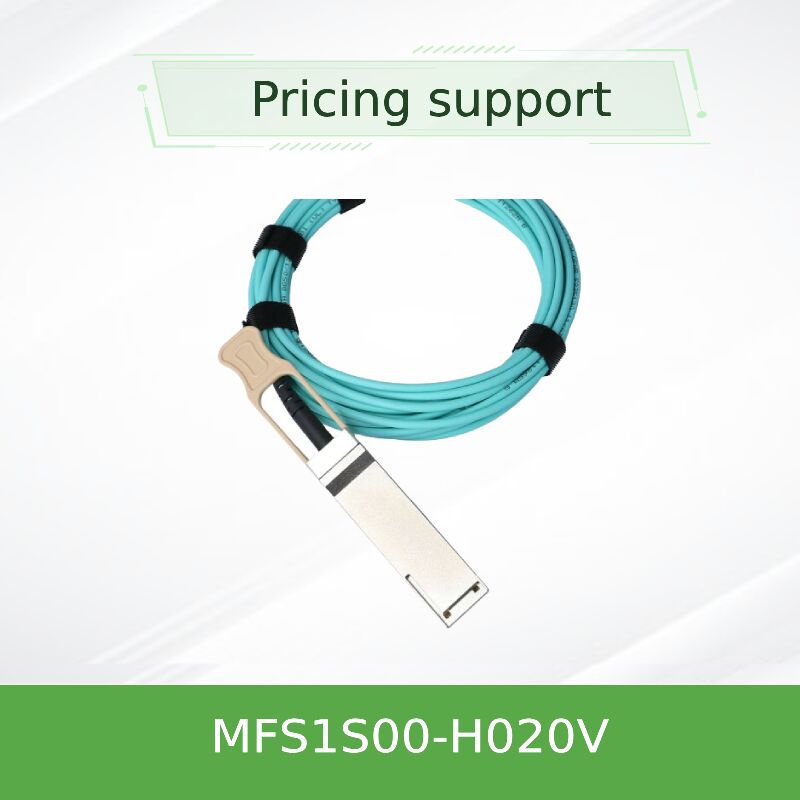

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 cavo ottico attivo 20m AOC per HDR InfiniBand

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• 200Gb/s di larghezza di banda aggregata su 4x 50Gb/s di corsie PAM4 per fine
• Lunghezza di 20 metri con diametro di 3,0 mm, giacca in fibra duplex con rating LSZH
• Supporta InfiniBand HDR (200Gb/s) e 200 Gigabit Ethernet
• Monitoraggio diagnostico digitale completo (DDM): potenza ottica, temperatura, tensione, corrente di bias
• Fattore di forma QSFP56 con collegamento a caldo, conforme alla SFF-8665, potenza tipica di 5,0W per estremità

• Trasmissione di 200 Gb/s:Quattro canali PAM4 da 50 Gb/s per direzione, 200 Gb/s complessivamente full duplex.
• Tecnologia VCSEL:Lasers a emissione di superficie a cavità verticale per trasmissioni multimode affidabili e a basso costo su 20 m.
• Capacità di ripristino:Sceltabile retiming su tutte le corsie fino a 50 Gb/s per un condizionamento ottimale del segnale.
• Monitoraggio diagnostico digitale (DDM):Monitoraggio in tempo reale della potenza ottica, della temperatura, della tensione e della corrente di bias per una manutenzione proattiva.
• Equalizzazione programmabile:Equalizzazione di input Tx e pre-enfasi di output Rx per l'ottimizzazione dei collegamenti.

Il MFS1S00-H020V è conforme a:SFF-8665(QSFP56 elettrico) eSFF-8636(interfaccia di gestione).4x 50Gb/s modulazione PAM4su fibra multimode (OM3/OM4).InfiniBand HDR(IBTA 1.5) e200GBASE-SR4Ethernet integratoCDR (Clock and Data Recovery)per corsia con selezione di velocità per 25,78125 GBd NRZ (EDR) o 26,5625 GBd PAM4 (HDR).

L'MFS1S00-H020V converte i segnali PAM4 elettrici a 50 Gb/s dall'host in segnali ottici utilizzando quattro laser VCSEL ad una estremità.Questi segnali viaggiano su fibra multimode e vengono convertiti in elettrico dai fotodettori all'estremità opposta. L'integrazionefunzione di ritrovoLa tecnologia di diagnostica digitale controlla continuamente lo stato del collegamento.fornire feedback in tempo reale tramite interfaccia I2C per l'ottimizzazione dei collegamenti e la previsione dei guasti.

• InfiniBand HDR Fabrics:Collegare gli interruttori QM8700/QM8790 agli adattatori ConnectX-6/7 su più rack.
• Reti 200GbE:Switch Link Spectrum SN3700/SN4600 per Ethernet ad alta larghezza di banda fino a 20 m.
• Da scaffale superiore a scaffale adiacente:Connessioni a medio raggio tra i rack vicini.
• Cluster di archiviazione:RDMA su distribuzioni di Ethernet convergente (RoCE) e NVMe-oF che richiedono una portata più lunga.

Nota: temperatura operativa da 0°C a 70°C, stoccaggio da -40°C a 85°C. raggio minimo di piegatura 30 mm. Supporta una portata fino a 100 m con lunghezze più lunghe (H050V, H100V). Tolleranza di lunghezza: ± 0,5 m per lunghezza di 20 m.

• contro il rame passivo:Una portata più lunga (20 m) con un peso inferiore, un migliore flusso d'aria e una completa immunità da EMI.
• contro rame attivo (ACC):La soluzione ottica fornisce l'isolamento galvanico e la capacità di estendere la distanza.
• Retiming integrato:Migliora la qualità del segnale e le prestazioni di jitter rispetto agli AOC standard a 20 metri di distanza.
• Supporto completo DDM:Monitoraggio ottico in tempo reale della potenza e della temperatura per la manutenzione proattiva e la previsione dei guasti.
• Flessibilità di media portata:Ideale per collegamenti tra rack adiacenti o tra corridoi.

Offriamo consulenza tecnica 24 ore su 24, 7 giorni su 7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio.Lunghezze personalizzate disponibili per ordini in volumeIl nostro inventario garantisce la spedizione dello stesso giorno per gli articoli in stock.

A:Sì, è pienamente compatibile con gli adattatori ConnectX-6 (HDR) e ConnectX-5 (EDR).

A:Sì, supporta 100GbE operando in modalità 2x50G PAM4 o 4x25G NRZ con impostazioni di selezione delle velocità appropriate.

A:Il consumo di energia è di 5,0 W per estremità tipica, indipendentemente dalla lunghezza a causa del retiming integrato e dei driver VCSEL.

A:No, e' plug-and-play, il cavo negozia automaticamente protocollo e velocita' con l'host.

A:Il raggio minimo di curva è di 30 mm. Evitate curve taglienti per mantenere l'integrità del segnale.

• Sensitività ESD:Utilizzare le cinghie per polsi a terra quando si inseriscono nelle gabbie QSFP.
• Pulire prima dell'uso:Pulire sempre i connettori ottici con appropriati detergenti a un clic prima dell'inserimento. La contaminazione provoca errori di collegamento.
• Radius di piegatura:Non superare il raggio di piegatura di 30 mm; evitare la tensione sui connettori.
• Temperatura di funzionamento:Assicurarsi che la temperatura ambiente sia inferiore a 0°C/70°C.
• Immagazzinamento:Conservare in ambiente pulito e asciutto a -40°C e 85°C.
