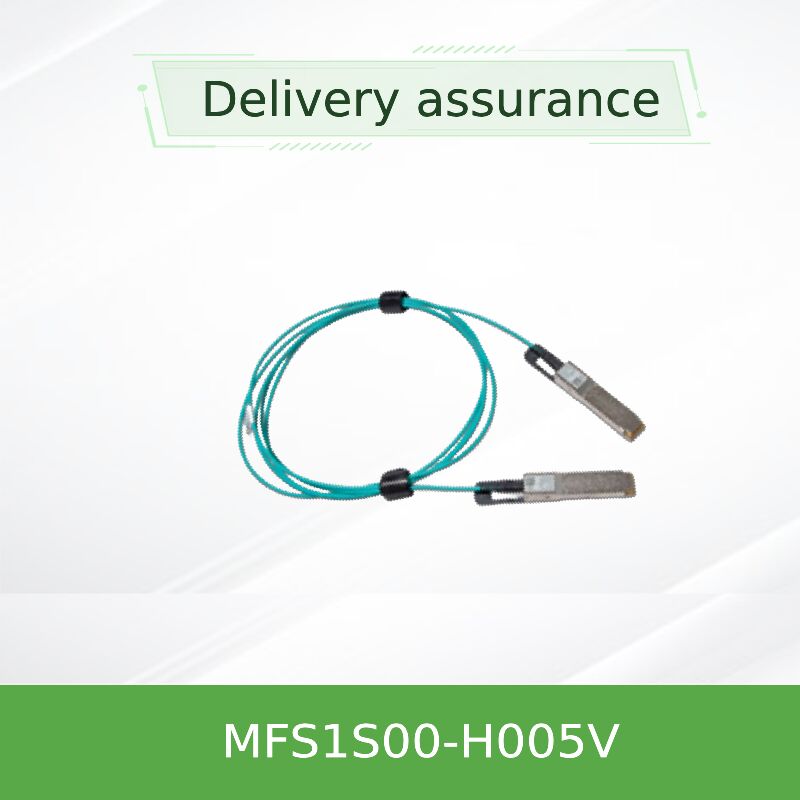

Cavo ottico attivo NVIDIA MFS1S00-H005V 200Gb/s QSFP56 5m AOC per HDR InfiniBand

Cavo ottico attivo ad alte prestazioni da 5 metri con tecnologia VCSEL, che offre un throughput di 200 Gb/s su fibra multimodale per interconnessioni di data center InfiniBand HDR e 200GbE con basso consumo energetico e un'eccezionale integrità del segnale.

• Larghezza di banda aggregata di 200 Gb/s su 4x linee PAM4 da 50 Gb/s per estremità
• Lunghezza di 5 metri con diametro di 3,0 mm, guaina in fibra duplex con classificazione LSZH
• Supporta InfiniBand HDR (200 Gb/s) e Ethernet a 200 Gigabit
• Ampiezza di uscita Rx e pre-enfasi programmabili | Retiming per linea
• Fattore di forma QSFP56 hot-pluggable, conforme a SFF-8665, 5,0 W di potenza tipica per estremità

• Throughput di 200 Gb/s: Quattro canali PAM4 da 50 Gb/s per direzione, aggregati a 200 Gb/s full duplex.
• Tecnologia VCSEL: Laser a emissione superficiale a cavità verticale per una trasmissione multimodale affidabile e a basso costo.
• Capacità di Retiming: Retiming selezionabile su tutte le linee fino a 50 Gb/s per un condizionamento ottimale del segnale.
• Monitoraggio diagnostico digitale (DDM): Monitoraggio in tempo reale della potenza ottica, della temperatura, della tensione e della corrente di bias.
• Equalizzazione programmabile: Equalizzazione di ingresso Tx e pre-enfasi di uscita Rx per l'ottimizzazione del collegamento.

Il MFS1S00-H005V è conforme a SFF-8665 (elettrico QSFP56) e SFF-8636 (interfaccia di gestione). Utilizza modulazione PAM4 4x50 Gb/s su fibra multimodale (OM3/OM4). Supporta InfiniBand HDR (IBTA 1.5) e 200GBASE-SR4 Ethernet. CDR (Clock and Data Recovery) integrato per linea con selezione della velocità per 25,78125 GBd NRZ (EDR) o 26,5625 GBd PAM4 (HDR). Conforme a RoHS.

Il MFS1S00-H005V converte i segnali elettrici PAM4 da 50 Gb/s dall'host in segnali ottici utilizzando quattro laser VCSEL a un'estremità. Questi segnali viaggiano su fibra multimodale e vengono riconvertiti in segnali elettrici da fotodiodi all'estremità opposta. La funzione di retiming integrata ricondiziona il segnale utilizzando circuiti CDR, riducendo il jitter ed estendendo la portata. I diagnostici digitali monitorano continuamente lo stato del collegamento, fornendo feedback in tempo reale tramite l'interfaccia I²C.

• Reti InfiniBand HDR: Collegare switch QM8700/QM8790 ad adattatori ConnectX-6/7.
• Reti 200GbE: Collegare switch Spectrum SN3700/SN4600 per Ethernet ad alta larghezza di banda.
• Da Top-of-Rack a Server: Connessioni rack a corto raggio fino a 5 m con bassa latenza.
• Cluster di archiviazione: Distribuzioni RDMA over Converged Ethernet (RoCE) e NVMe-oF.

Nota: Temperatura operativa da 0°C a 70°C, stoccaggio da -40°C a 85°C. Raggio di curvatura minimo 30 mm. Supporta una portata fino a 100 m con lunghezze maggiori (H050V, H100V).

• Rispetto al rame passivo: Portata maggiore (da 5 m a 100 m) con peso inferiore, migliore flusso d'aria e immunità alle EMI.
• Rispetto al rame attivo (ACC): La soluzione ottica fornisce isolamento galvanico e opzioni di distanza maggiori.
• Retiming integrato: Migliora la qualità del segnale e le prestazioni di jitter rispetto agli AOC standard.
• Supporto DDM completo: Monitoraggio in tempo reale della potenza ottica e della temperatura per una manutenzione proattiva.

Offriamo consulenza tecnica 24/7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio. Ogni MFS1S00-H005V è coperto da una garanzia di 1 anno e da test di fabbrica al 100%. Lunghezze personalizzate disponibili per ordini in volume. Il nostro inventario garantisce la spedizione in giornata per gli articoli in magazzino. È disponibile il supporto pre-vendita per la verifica della compatibilità dei transceiver.

R: Sì, è pienamente compatibile con gli adattatori ConnectX-6 (HDR) e ConnectX-5 (EDR) se utilizzato nelle modalità appropriate.

R: Sì, supporta 100GbE operando in modalità PAM4 2x50G o NRZ 4x25G con impostazioni di selezione della velocità appropriate.

R: La serie MFS1S00 supporta fino a 100 m con il modello -H100V. La versione da 5 m è ideale per le connessioni intra-rack.

R: No, è plug-and-play. Il cavo negozia automaticamente protocollo e velocità con l'host.

R: Il raggio di curvatura minimo è di 30 mm. Evitare curve strette per mantenere l'integrità del segnale.

• Sensibilità ESD: Utilizzare braccialetti di messa a terra durante l'inserimento nelle gabbie QSFP. I connettori vengono spediti con cappucci protettivi; rimuoverli solo immediatamente prima dell'installazione.
• Pulire prima dell'uso: Pulire sempre i connettori ottici con pulitori one-click appropriati prima dell'inserimento; la contaminazione causa errori di collegamento.
• Raggio di curvatura: Non superare il raggio di curvatura di 30 mm; evitare tensione sui connettori.
• Temperatura operativa: Assicurare una temperatura ambiente compresa tra 0°C e 70°C.
• Stoccaggio: Conservare in un ambiente pulito e asciutto tra -40°C e 85°C.
