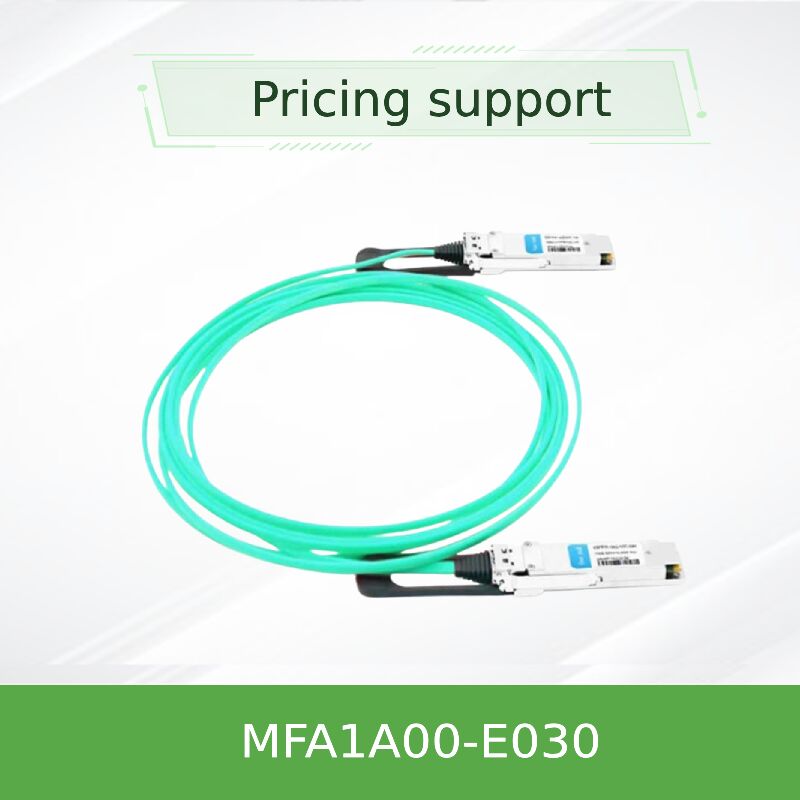

Cavo ottico attivo Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR 30m InfiniBand LSZH VCSEL

Cavo ottico attivo Mellanox MFA1A00-E030 da 100 Gb/s QSFP28

Vantaggi principali:L'MFA1A00-E030 è un cavo ottico attivo basato su VCSEL progettato per ambienti InfiniBand EDR a 100 Gb/s. Garantisce una latenza ultra-bassa prevedibile, consuma solo 2,2 W per estremità (con retiming abilitato) e supporta distanze fino a 30 metri, un'estensione significativa rispetto alle soluzioni in rame passivo. Dotato di connettori QSFP28 hot-pluggable, funzionalità di retiming integrata e condizionamento del segnale programmabile, questo AOC è la scelta ottimale per cluster di high-performance computing e topologie di data center dense.

• ✔ Velocità dati
  100 Gb/s (4× 25G NRZ)
• ✔ Portata
  30 metri (MMF OM3/OM4)
• ✔ Consumo energetico
  2,2 W tipico (retiming attivo)
• ✔ Supporto protocollo
  InfiniBand EDR / 100GbE

Caratteristiche principali

• Quattro transceiver ottici multimodali indipendenti per estremità, ciascuno valutato per operazioni a 26 Gb/s, fornendo un ampio margine per la segnalazione EDR.
• Retiming selezionabile per ogni lane sia per il trasmettitore che per il ricevitore a 25–26 Gbps; si adatta automaticamente a velocità dati inferiori quando il retiming viene bypassato.
• Ampiezza di uscita del ricevitore completamente programmabile e pre-enfasi, oltre a equalizzazione di ingresso del trasmettitore e funzione di squelch programmabili.
• Interfaccia elettrica QSFP28 conforme allo standard SFF-8665 con gestione I²C secondo la specifica SFF-8636.
• Bit error rate inferiore a 1E-15, guaina low smoke zero halogen (LSZH) e costruzione conforme a RoHS.

Tecnologia e standard

Architettura avanzata VCSEL + CDR:Ogni estremità dell'MFA1A00-E030 integra quattro array VCSEL da 850 nm con fotodiodi PIN corrispondenti. I circuiti integrati di clock and data recovery (CDR) per lane possono essere abilitati per ritrasmettere i segnali di trasmissione e ricezione, rimuovendo efficacemente il jitter accumulato e garantendo un diagramma a occhio pulito sull'intera connessione da 30 metri. L'equalizzatore di ingresso programmabile compensa le perdite ad alta frequenza sulla scheda host, mentre la pre-enfasi in uscita modella il segnale per soddisfare i rigorosi requisiti di maschera InfiniBand EDR.

Diagnostica digitale completa:Tramite l'interfaccia I²C (SFF-8636), i sistemi host possono accedere al monitoraggio in tempo reale di temperatura, tensione di alimentazione e livelli di potenza ottica. Inoltre, le impostazioni di equalizzazione e l'ampiezza di uscita possono essere regolate dinamicamente, consentendo una messa a punto per applicazioni mission-critical o l'ottimizzazione del collegamento.

Principio di funzionamento

L'MFA1A00-E030 converte i segnali elettrici NRZ da 25G in ingresso dalla porta QSFP28 dell'host in segnali ottici utilizzando quattro laser VCSEL paralleli. Questi segnali ottici si propagano attraverso fibre multimodali individuali verso l'estremità remota, dove i fotodiodi PIN eseguono la conversione ottico-elettrica. I circuiti CDR integrati possono essere attivati selettivamente per ritrasmettere i flussi di dati, eliminando il degrado del segnale causato dalle perdite delle tracce PCB o dai riflessi dei connettori. Tutti i componenti attivi sono alimentati direttamente dall'alimentazione standard a 3,3 V dallo slot host, e la conversione ottica completa avviene all'interno dell'alloggiamento del connettore, offrendo un'esperienza plug-and-play senza interruzioni.

Applicazioni e implementazioni tipiche

• Cluster InfiniBand EDR in ambienti HPC (supercomputer Top500, istituti di ricerca, laboratori di simulazione).
• Interconnessioni leaf-spine Ethernet a 100G all'interno di data center virtualizzati e reti di provider cloud.
• Connettività storage-switch ad alto throughput per NVMe-oF e file system distribuiti.
• Collegamenti ottici a corto-medio raggio dove i cavi DAC sono troppo pesanti, flessibili o limitati a distanze più brevi.

Specifiche tecniche

Tabella di selezione (parziale)

Perché scegliere MFA1A00-E030?

• Portata estesa rispetto ai DAC:A 30 metri, questo AOC copre facilmente le distanze da top-of-rack a fine-row dove i cavi in rame passivo richiederebbero ripetitori attivi o diventerebbero troppo ingombranti da instradare.
• Capacità di retiming reale:A differenza delle soluzioni ottiche passive o lineari, la serie MFA1A00 dispone di circuiti CDR dedicati su tutte e quattro le lane, garantendo la conformità alle rigorose specifiche di integrità del segnale InfiniBand EDR.
• Efficienza energetica leader del settore:Consumando solo 2,2 W tipici (con retiming abilitato), minimizza il carico termico in switch ad alta densità e schede di rete, contribuendo a migliorare il PUE del data center.
• Ottimizzazione del segnale programmabile sul campo:Messa a punto dell'equalizzazione e della pre-enfasi tramite interfaccia I²C, uno strumento prezioso per la risoluzione di problemi di collegamenti marginali o integrazioni di sistema personalizzate.

Servizio e supporto

• Inventario:Oltre 10 milioni di dollari USA di scorte, inclusa l'intera serie MFA1A00-Exxx da 1 m a 100 m di lunghezza.
• Garanzia:Garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione dei componenti.
• Supporto tecnico:Assistenza ingegneristica 24/7 per domande su distribuzione, compatibilità e risoluzione dei problemi.
• Consegna:Spedizione globale con tracciamento in tempo reale; la maggior parte degli ordini viene evasa entro 24 ore.

Domande frequenti

Precauzioni importanti

• Sensibilità ESD:Sebbene l'assemblaggio del cavo sia meccanicamente robusto, i connettori QSFP28 contengono componenti sensibili alle scariche elettrostatiche. Maneggiare sempre utilizzando braccialetti di messa a terra e tappetini antistatici.
• Raggio di curvatura minimo:Non piegare la fibra più strettamente di 30 mm per evitare degradazione ottica o danni permanenti.
• Intervallo di temperatura:Operare solo entro 0-70°C di temperatura della cassa; l'esposizione prolungata al di fuori di questo intervallo può influire sull'affidabilità dei VCSEL.
• Pulizia dei connettori:Ispezionare e pulire i contatti ottici all'interno della gabbia QSFP28 prima di ogni inserimento utilizzando detergenti ottici approvati.
• Prodotto laser di classe 1:Conforme a IEC 60825-1. Evitare l'esposizione diretta degli occhi all'apertura.
