Cavo ottico attivo Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR da 20m InfiniBand LSZH VCSEL
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFA1A00-E020 |
| Documento: | MFA1A00-xxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | Nuovo e originale | Lunghezza: | 20m |
| Tensione di alimentazione: | -0,3 ~ 3.6V | Tensione di input dei dati: | -0.3 ~ 3.465V |
| Tensione di ingresso di controllo: | -0.3 ~ 4.0V | Soglia di danno: | 3.4dbm |
| Evidenziare: | Cavo ottico attivo Mellanox QSFP28,Cavo InfiniBand EDR 100Gb/s,Cavo ottico VCSEL LSZH da 20m |
||
Descrizione di prodotto

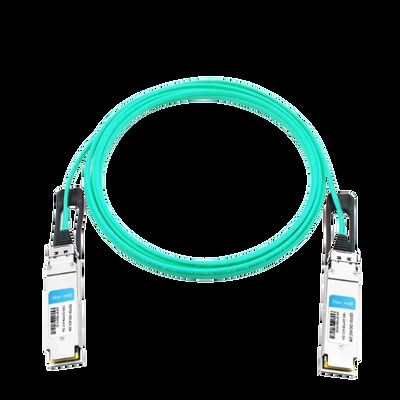

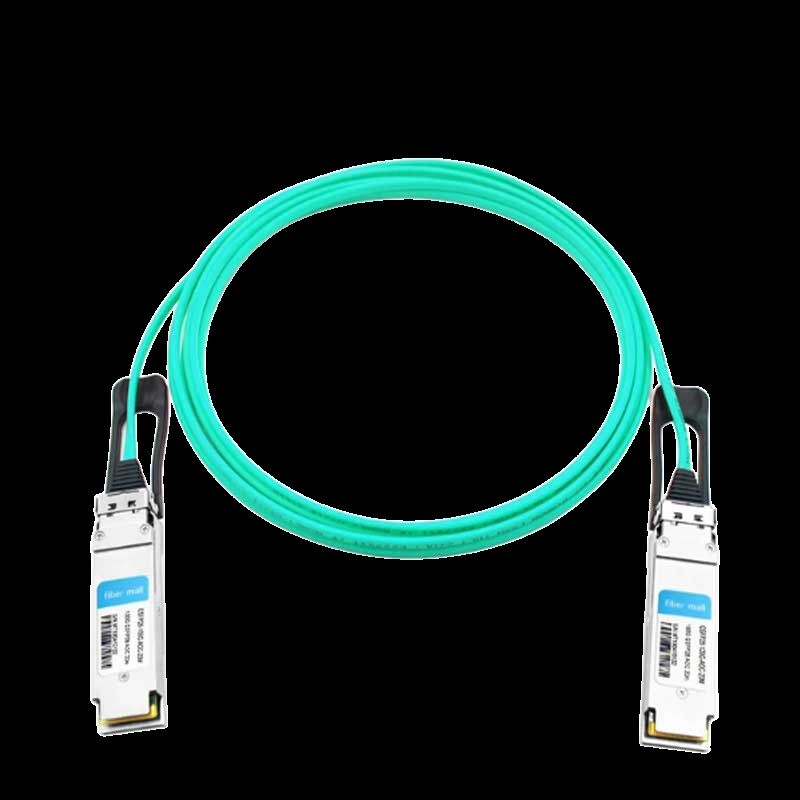

Cable ottico attivo QSFP28
Vantaggi principali:L'MFA1A00-E020 è un cavo ottico attivo basato su VCSEL progettato per sistemi InfiniBand EDR 100Gb/s. Offre una bassa latenza prevedibile, consuma solo 2,2W per estremità (con retiming),e supporta distanze fino a 100 m . I connettori QSFP28 con collegamento a caldo, il retiming integrato e il condizionamento del segnale programmabile lo rendono la scelta preferita per il calcolo ad alte prestazioni e i tessuti densi del data center.
- ✔ Rate dei dati
100Gb/s (4× 25G NRZ) - ✔ raggiungere
20 metri (OM3/OM4 MMF) - ✔ Consumo di energia
2.2W tipica (riattivazione) - ✔ Protocollo
InfiniBand EDR / 100GbE
Caratteristiche chiave
- Quattro ricevitori a fibra multi-mode per estremità, ciascuno in grado di raggiungere 26 Gb/s, garantendo spazio per la segnalazione EDR.
- Selezionabile retiming per corsia sia per il trasmettitore che per il ricevitore a 25-26Gbps; negozia automaticamente a tassi più bassi quando retiming disabilitato.
- Amplitudine di uscita del ricevitore programmabile e pre-enfasi, più equalizzatore di input del trasmettitore programmabile e squelch.
- Interfaccia elettrica QSFP28 conforme allo standard SFF-8665; gestione I2C per SFF-8636.
- BER migliore di 1E-15, giacca LSZH (low smoke zero halogen), conforme alla normativa RoHS.
Tecnologia e norme
Architettura VCSEL + DSP:Ogni estremità dell'MFA1A00-E020 integra quattro array VCSEL da 850 nm e i corrispondenti rivelatori PIN.consentendo al cavo di estendere la portata mantenendo i tassi di errore del bit al di sotto di 10−15L'equalizzatore di ingresso programmabile compensa le perdite di tracce di PCB e la pre-enfasi di uscita modella il segnale per soddisfare i severi requisiti di maschera InfiniBand.
Gestione e diagnostica:Attraverso l'interfaccia I2C (SFF‐8636), gli host possono leggere i monitor di temperatura, tensione e potenza ottica,- regolare l'equilibrio e l'oscillazione di uscita che consentono un'adeguata messa a punto per i collegamenti mission-critical.
Principio di funzionamento
L'MFA1A00-E020 converte i segnali elettrici 25G NRZ dalla porta QSFP28 dell'host in segnali ottici utilizzando quattro laser VCSEL.Questi segnali ottici viaggiano attraverso fibre parallele multimode fino all'estremità remota, in cui i fotodiodi PIN li convertono nuovamente in dati elettrici.eliminazione della vibrazione accumulata sull'interfaccia elettricaDato che il cavo è attivo, non è necessaria alcuna alimentazione esterna oltre il 3,3 V fornito dallo slot ospitante e tutta la conversione ottica avviene all'interno dell'alloggiamento del connettore.

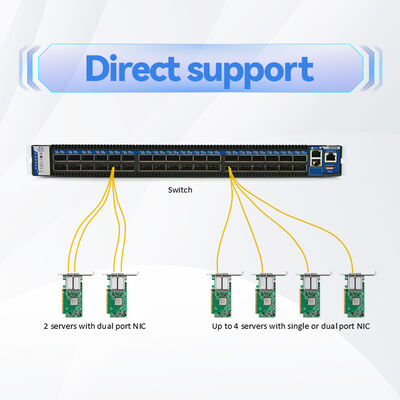

Applicazioni e distribuzioni tipiche
- Cluster InfiniBand EDR in ambienti HPC (supercomputer Top500, laboratori di ricerca).
- 100G Ethernet interconnessioni di base in data center virtualizzati.
- Connettività storage-to-switch per NVMe-over-Fabrics ad alta capacità.
- collegamenti ottici a corto raggio in cui i cavi DAC sono troppo pesanti o limitati (20-100 m).
Specifiche tecniche
| Parametro | Valore / Intervallo |
|---|---|
| Fattore di forma | QSFP28 (conforme alla SFF-8665) |
| Tasso di dati | 103.125Gb/s (4× 25.78125G NRZ) |
| Tipo di fibra | Multi-mode (MMF) 50/125μm OM3/OM4 |
| Lunghezza massima | 100 m (con OM4), 20 m come MFA1A00-E020 |
| Tensione di alimentazione | 3.135V 3.465V |
| Dissipazione del potere | ≤ 2,5 W (massimo, riattivazione), 1,8 W (tipico, riattivazione) |
| Temperatura di funzionamento | 0°C a 70°C |
| BER | < 1E-15 |
| Gestione | I2C (SFF-8636), diagnostica digitale |
Tavola di selezione (parziale)
| Numero della parte | Distanze | Collegamento | Giubbotto | Applicazione |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Perché scegliere MFA1A00-E020?
- Extended Reach contro DAC:A 20 metri, copre facilmente le distanze dal top-of-rack alla fine della fila dove i cavi di rame passivi richiedono ripetitori di segnale o diventano troppo ingombranti.
- Retiming integrato:A differenza degli AOC passivi o lineari, la serie MFA1A00 include circuiti CDR reali su tutte e quattro le corsie, eliminando il jitter e garantendo la conformità alle rigide maschere InfiniBand EDR.
- Potenza più bassa della classe:2.2W tipici (con retiming) riducono il carico termico negli switch ad alta densità e nelle schede di rete, contribuendo al PUE complessivo del data center.
- Condizionamento del segnale programmabile:L'equalizzazione fine e la pre-enfasi tramite I2C sono inestimabili per la risoluzione dei problemi dei collegamenti marginali o l'integrazione di sistemi personalizzati.
Servizio e supporto
- Inventario:Oltre 10 milioni di USD di stock, comprese le serie MFA1A00‐Exxx complete da 1m a 100m.
- Garanzia:Garanzia hardware limitata di un anno (riparazione/sostituzione di parti).
- Supporto tecnico:Assistenza tecnica 24 ore su 24, 7 giorni su 7 per le domande di implementazione e compatibilità.
- Consegna:Spedizione globale con tracciamento in tempo reale; la maggior parte degli ordini sono soddisfatti entro 24 ore.
Domande frequenti
D: L'MFA1A00-E020 funziona con gli switch Ethernet standard 100G?
R: Sì, è pienamente compatibile con 100GBASE-SR4 e può essere utilizzato in qualsiasi porta QSFP28 che supporta 100G Ethernet (4×25G NRZ).

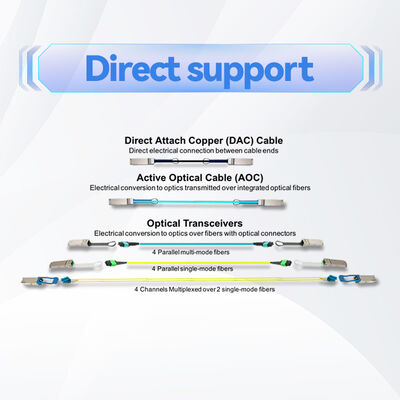

D: Qual è la differenza tra questo cavo ottico attivo e un modulo ottico con fibre separate?
A: L'MFA1A00‐E020 ha l'ottica fissata in modo permanente alla fibra, che fornisce unasoluzione terminata in fabbrica che è in genere meno costosa e più facile da implementare rispetto ai ricevitori e ai cordoni a patch separati.
D: Posso disattivare il retiming se voglio una latenza inferiore?
R: Sì, il retiming può essere disattivato per corsia tramite I2C. Senza retiming la potenza scende a ~ 1,5W e la latenza è ridotta di ~ 10 ns per direzione.
D: Il cavo è direzionale?
R: No, è bidirezionale e può essere collegato in entrambi gli orientamenti; l'elettronica negozia automaticamente e l'ottica funzionano identicamente in entrambe le estremità.
D: Che tipo di fibra c'è all'interno del modello da 20 metri?
R: L'MFA1A00-E020 utilizza la fibra multimodo OM3 (50/125μm) per lunghezze fino a 100 m, garantendo la compatibilità con l'infrastruttura MMF esistente.
Precauzioni importanti
- Sensitività ESD:Sebbene l'assemblaggio del cavo sia robusto, i connettori QSFP28 contengono componenti sensibili alla statica.
- Radius di piegatura:Non piegare la fibra più stretto di 30 mm per evitare danni ottici.
- Intervallo di temperatura:Operare solo entro la temperatura di 0-70°C; una estesa esposizione a temperature estreme può degradare la durata del VCSEL.
- Pulizia dei connettori:Ispezionare e pulire i connettori di tipo MPO (dentro la gabbia QSFP28) prima di ogni inserimento ¢ utilizzare detergenti ottici approvati.
- Prodotto laser di classe 1:Risponde alla norma IEC 60825-1.
