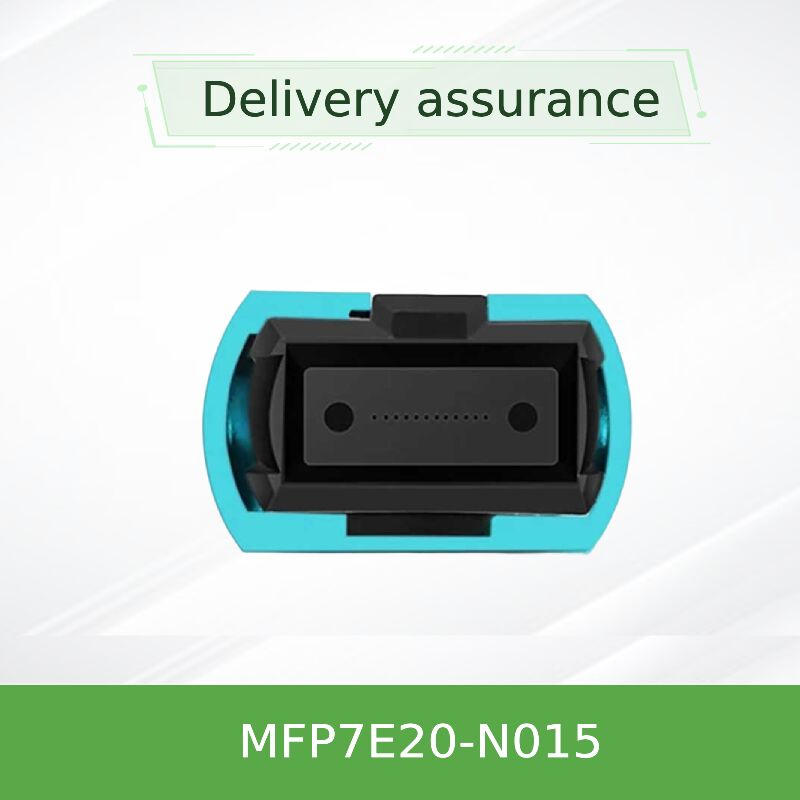

Cavo splitter in fibra ottica multimodale NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC 50m OM4 LSZH per interconnessione 400G OSFP/QSFP112

Cavo splitter in fibra multimodale 1:2 NVIDIA MFP7E20-N015

Vantaggi principali: Utilizza 8 fibre attive multimodali (50/125µm) in una configurazione fanout 1×MPO-12/APC verso 2×MPO-12/APC. Un'estremità si collega a un ricetrasmettitore OSFP twin-port da 800G; le due estremità split si collegano a schede di interfaccia di rete OSFP o QSFP112 da 400G, erogando 200 Gb/s per ramo. Il cablaggio crossover di tipo B, la perdita di inserzione ultra-bassa e una portata fino a 50 metri lo rendono ideale per l'interconnessione in fibra ad alta densità nei moderni data center.

• ✔ Design Breakout
  1×MPO/APC → 2×MPO/APC (8 fibre / 4 lane)
• ✔ Distanza Massima
  50m (OM4) / 30m (OM3)
• ✔ Supporto Protocollo
  InfiniBand NDR / Ethernet / NVLink
• ✔ Guaina LSZH
  OFNR/LSZH, ignifuga, sicura

Caratteristiche chiave

• Le facce terminali lucidate ad angolo di 8° MPO-12/APC minimizzano il riflesso posteriore (perdita di ritorno ≥35 dB), garantendo un'eccellente integrità del segnale.
• Il meccanismo di blocco push-pull consente un rapido sgancio in rack ad alta densità; guaina del cavo rotonda flessibile con raggio di curvatura minimo di 30 mm.
• Conforme a Telcordia GR-1435 e IEC 61754-7, costruito con fibra multimodale 50/125 µm (OM3/OM4).
• Cablaggio crossover di tipo B: la fibra di trasmissione sul pin 1 si allinea con la fibra di ricezione sul pin 12 all'estremità opposta — nessuna configurazione aggiuntiva necessaria.
• Testato in fabbrica da NVIDIA per prestazioni garantite fuori dalla scatola, compatibile con schede NIC ConnectX‑7 e DPU BlueField‑3.

Tecnologia e standard

Motore ottico a bassa perdita MPO/APC: Fori di allineamento di precisione e perni guida, combinati con una finitura a contatto fisico (APC) angolata di 8°, mantengono la perdita di inserzione fino a ≤0,35 dB + 0,0004 × L (L in metri). La geometria angolata devia efficacemente i riflessi posteriori lontano dalla sorgente laser, preservando la qualità del segnale anche su collegamenti di 50 m.

Topologia incrociata (Tipo B): Le fibre sono disposte in modo che la lane 1 (trasmissione) sul primo connettore corrisponda alla lane 12 (ricezione) sul connettore opposto. Questo schema crossover è obbligatorio per l'accoppiamento standard dei ricetrasmettitori e garantisce un corretto allineamento Tx-Rx senza cavi crossover manuali.

Principio di funzionamento

Il cavo funge da splitter/combiner ottico passivo. Sul lato OSFP twin-port da 800G, il singolo connettore MPO ospita quattro fibre di trasmissione e quattro di ricezione (totale 8 fibre). Internamente, queste 8 fibre sono divise in due gruppi da quattro (2 Tx + 2 Rx per ramo) e instradate ai due connettori MPO alle estremità split. Ogni ramo fornisce una coppia di trasmissione a 2 fibre e una coppia di ricezione a 2 fibre, abilitando la segnalazione PAM4 full-duplex a 200G. Poiché le fibre sono incrociate di tipo B, il segnale ottico dalla lane 1 del ricetrasmettitore A atterra automaticamente sulla lane 12 del ricetrasmettitore B, completando il collegamento senza alcuna elaborazione elettrica.

Applicazioni e distribuzioni tipiche

• Interconnessione di un ricetrasmettitore OSFP DR8 twin-port da 800G (ad esempio, NVIDIA MMA4Z00-NS) in uno switch spine a due schede NIC OSFP o QSFP112 separate da 400G in server di calcolo o storage.
• Abilitazione di collegamenti ottici a 200G utilizzando solo due fibre per direzione — ideale per l'aggiornamento dell'infrastruttura esistente a 100G.
• Topologie leaf-spine ad alta velocità nei data center AI e cloud, dove la connettività multimodale a corto raggio (50 m) è sufficiente.
• Cluster NVLink o InfiniBand che richiedono un fanout in fibra affidabile e a bassa latenza da moduli twin-port.

Specifiche tecniche

Tabella di ordinazione e selezione

*Tutti i cavi sono passivi, crossover di tipo B e presentano gusci connettore verdi NVIDIA (MPO-12/APC).

Perché scegliere MFP7E20-N015?

• Ottimizzato per OSFP Twin-Port 800G: A differenza dei cavi MPO dritti, questo cavo splitter sblocca il pieno potenziale dei ricetrasmettitori 800G dual-rate alimentando due schede di rete indipendenti da 400G (o una scheda da 400G e una da 200G).
• Qualità del segnale superiore: La lucidatura APC a 8° garantisce una perdita di ritorno >35 dB, significativamente migliore dei tipici connettori UPC (ultra-piatti) utilizzati nei collegamenti 100G/200G più vecchi.
• Pronto per il futuro per 200G per lane: Con due fibre per direzione, supporta nativamente la segnalazione PAM4 a 200G — pronto per le implementazioni di prossima generazione da 1,6T.
• Durata e sicurezza: La guaina LSZH riduce le emissioni tossiche in caso di incendio; la qualifica Telcordia GR-1435 garantisce affidabilità meccanica a lungo termine.

Servizio e supporto

• Disponibilità: Oltre 10 milioni di dollari di inventario pronti per la spedizione, inclusa l'intera serie MFP7E20-Nxxx (da 3m a 50m).
• Garanzia: Tutti i cavi sono coperti dalla garanzia limitata del produttore contro difetti di materiali e lavorazione.
• Supporto tecnico: Consulenza pre-vendita e post-vendita 24/7 — contattate i nostri specialisti di rete per assistenza sui cablaggi o convalida della compatibilità.
• Logistica: Consegna rapida in tutto il mondo con tracciamento preciso; ordini elaborati entro 24 ore.

Domande frequenti

Precauzioni importanti

• Compatibilità: Utilizzare solo con ricetrasmettitori dotati di prese MPO-12/APC (guscio verde). Non forzare nelle porte MPO-12/UPC (blu) — la mancata corrispondenza dell'angolo danneggerà entrambi i connettori.
• Ambiente: Temperatura operativa 0-70°C; umidità 10-85% non condensante. Evitare l'esposizione a liquidi.
• Attenzione ESD: Sebbene il cavo stesso non sia sensibile all'ESD, i ricetrasmettitori a cui si collega lo sono. Seguire le pratiche di messa a terra ESD durante l'installazione.
• Raggio di curvatura: Non piegare mai il cavo a un raggio inferiore a 30 mm per evitare micro-crepe e aumento dell'attenuazione.
• FCC Classe A: Questo prodotto è destinato all'uso commerciale/industriale. In un ambiente residenziale potrebbe causare interferenze radio.
