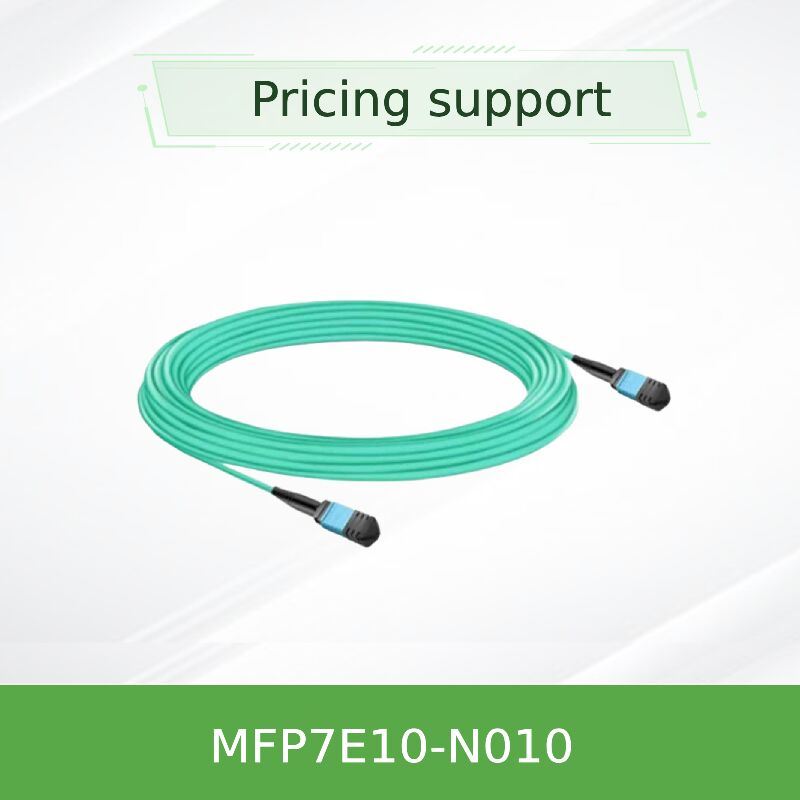

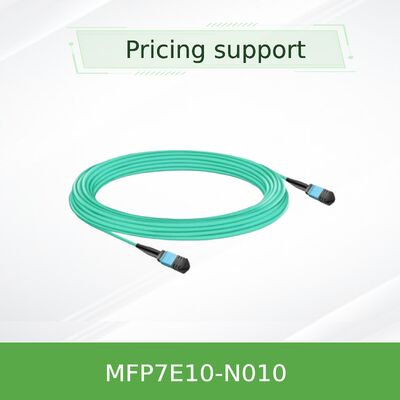

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC Multimode Fiber Optic Cable ¢ Crossover di tipo B, 8-Fiber, OM4

Cavo in Fibra Ottica Multimodale NVIDIA MFP7E10-N010 10m MPO-12/APC

Affidabile cavo in fibra multimodale MPO-12/APC da 10 metri con 8 fibre attive, progettato per transceiver ottici OSFP twin-port da 800G e QSFP112 in infrastrutture di data center InfiniBand NDR e 400GbE.

• Da MPO-12/APC femmina a MPO-12/APC femmina, configurazione crossover di tipo B a 8 fibre
• Lunghezza 10 metri con diametro 3,0 mm, guaina LSZH color acquamarina (multimodale OM4)
• Supporta transceiver OSFP twin-port da 800 Gb/s e OSFP/QSFP112 da 400 Gb/s
• Lucidatura Angled Physical Contact (APC) a 8° per una minima riflessione posteriore
• Perdita di inserzione ≤0,35 + 0,0004*L dB, Perdita di ritorno ≥35dB

Caratteristiche

• Tipo B a 8 fibre con crossover: La fibra 1 si collega alla fibra 12 all'estremità opposta, garantendo l'allineamento Tx-Rx corretto in base al pinout del transceiver.
• Lucidatura APC: La faccia terminale angolata a 8 gradi riduce le riflessioni posteriori, fondamentale per l'integrità del segnale a 100G PAM4 per linea.
• Fibra Multimodale OM4: Fibre da 50/125 µm ottimizzate per una portata di 10 m con bassa perdita di inserzione; guaina color acquamarina per una facile identificazione.
• Guaina LSZH: Materiale Low Smoke Zero Halogen per una maggiore sicurezza negli ambienti dei data center.
• Test rigorosi: Perdita di inserzione e perdita di ritorno testate al 100% per prestazioni affidabili fin da subito.

Tecnologia e Standard

Il MFP7E10-N010 è conforme a IEC 61754-7 (famiglia di connettori MPO), GR-1435 e ANSI/TIA/EIA 604-5. Utilizza 8 fibre multimodali attive (50/125 µm OM4) con lucidatura APC a 8°. Il cablaggio crossover di tipo B garantisce l'allineamento Tx-Rx corretto. Adatto per InfiniBand NDR, 400GbE e NVLink quando utilizzato con moduli ottici compatibili (MMA4Z00-NS, MMA1Z00-NS).

Principio di Funzionamento: Crossover Ottico con APC

In un transceiver OSFP twin-port da 800G, due interfacce ottiche a 4 linee trasmettono e ricevono su fibre separate. Il MFP7E10-N010 utilizza uno schema di crossover di tipo B: la fibra 1 all'estremità A si collega alla fibra 12 all'estremità B, la fibra 2 alla fibra 11, ecc. Ciò garantisce che il laser di trasmissione della linea 1 si allinei con il fotodiodo della linea 12 all'estremità opposta. La lucidatura angolata a 8° (APC) dirige la luce riflessa lontano dalla cavità del laser, prevenendo la distorsione del segnale e mantenendo bassi tassi di errore di bit a 100G PAM4 per linea.

Applicazioni e Implementazione

• Quantum-2 Switch-to-Switch: Collega switch OSFP 800G twin-port fino a 10 m di distanza.
• Switch-to-ConnectX-7/BlueField-3: Collega switch ToR ad adattatori da 400G (OSFP o QSFP112).
• Reti NVLink: Interconnessione ottica per cluster GPU tramite NVLink su fibra.
• Data Center Hyperscale: Collegamenti ottici a corto raggio rack-to-rack con patch panel.

Specifiche Tecniche e Opzioni di Ordinazione

Nota: Temperatura operativa da 0°C a 70°C, stoccaggio da -40°C a 85°C. Raggio di curvatura minimo 30 mm. Crossover di tipo B secondo IEC 61754-7.

Vantaggi e Differenziatori

• Rispetto ai cavi in rame: Maggiore portata (10 m) con peso inferiore, migliore flusso d'aria e immunità alle EMI.
• Lucidatura APC: Perdita di ritorno superiore (≥35dB) rispetto a UPC, fondamentale per collegamenti 100G-PAM4.
• Crossover di tipo B: Compatibilità plug-and-play con transceiver NVIDIA, senza necessità di crossover manuale.
• Prestazioni OM4: Ottimizzato per una portata di 10 m con minima perdita di inserzione, supportando futuri aggiornamenti a 800G.

Servizio e Supporto

Offriamo consulenza tecnica 24/7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio. Ogni MFP7E10-N010 è coperto da una garanzia di 1 anno e da test di fabbrica al 100%. Lunghezze personalizzate disponibili per ordini in volume. Il nostro inventario garantisce la spedizione in giornata per gli articoli in stock. È disponibile il supporto pre-vendita per la verifica della compatibilità dei transceiver.

Domande Frequenti (FAQ)

D: Con quali transceiver è compatibile questo cavo?

R: È progettato per i moduli ottici NVIDIA MMA4Z00-NS (OSFP DR8 twin-port), MMA4Z00-NS400 (OSFP) e MMA1Z00-NS400 (QSFP112) utilizzati in ConnectX-7 e BlueField-3.

D: Posso usare questo cavo con connettori MPO/UPC?

R: No. I connettori APC (angolati) e UPC (ultra polish) hanno facce terminali diverse e non si accoppieranno correttamente; utilizzare sempre APC con APC.

D: Qual è la differenza tra cavi di tipo B e cavi dritti?

R: Il crossover di tipo B (fibra 1 a 12) corrisponde al pinout dei transceiver ottici in cui la linea trasmettitore 1 si allinea con la linea ricevitore 12 all'estremità opposta. I cavi dritti (tipo A) sono per altre applicazioni come ottiche parallele con lo stesso layout dei pin.

D: Questo cavo è compatibile con Ethernet a 400G?

R: Sì, supporta 400GBASE-SR8 e 800GBASE-SR8 se utilizzato con moduli ottici appropriati da 400G/800G.

D: Qual è il raggio di curvatura minimo durante l'installazione?

R: Il raggio di curvatura minimo è di 30 mm in qualsiasi punto del cavo. Evitare curve strette vicino ai connettori.

Precauzioni e Linee Guida per la Manipolazione

• Pulire prima dell'uso: Pulire sempre i connettori MPO con appositi pulitori one-click prima dell'inserimento; la contaminazione causa errori di collegamento.
• Tappi antipolvere: Mantenere i tappi protettivi fino al momento dell'installazione; conservare i tappi per un uso futuro.
• Consapevolezza ESD: Sebbene il cavo sia passivo, si collega a transceiver sensibili all'ESD; utilizzare braccialetti con messa a terra.
• Raggio di Curvatura: Non superare il raggio di curvatura di 30 mm; evitare tensioni sui connettori.
• Compatibilità: Verificare il tipo di transceiver (APC vs UPC) prima di ordinare; questo cavo è solo APC.
