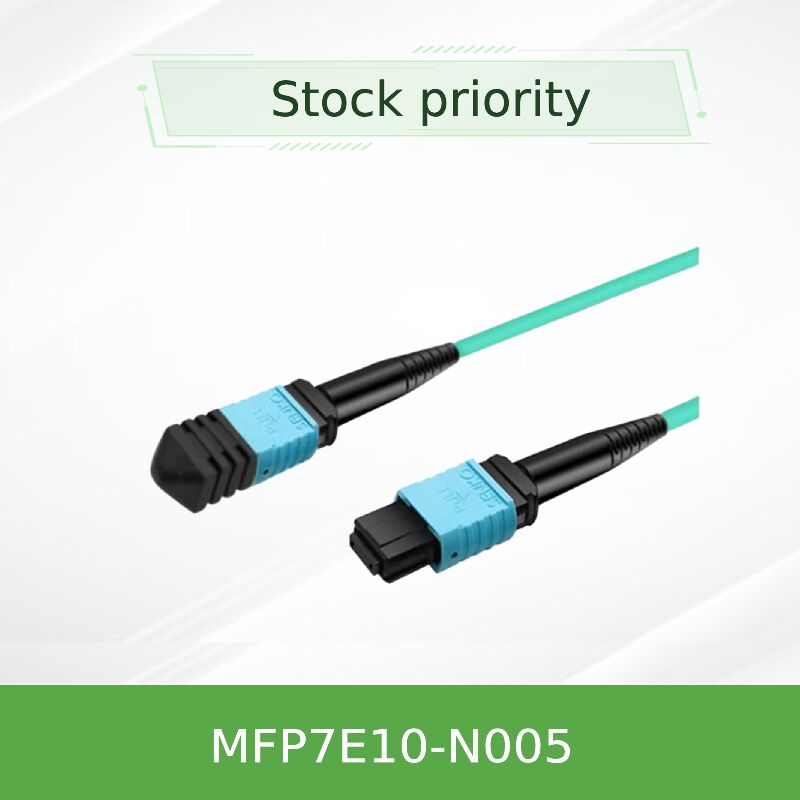

NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC Multimode Fiber Cable.

Cavo in fibra ottica multimodale MPO-12/APC da 5 metri ad alte prestazioni con 8 fibre attive, progettato per transceiver ottici OSFP twin-port da 800G e QSFP112 da 400G nelle interconnessioni di data center InfiniBand NDR e 400GbE.

• Da MPO-12/APC femmina a MPO-12/APC femmina, configurazione crossover di tipo B a 8 fibre
• Lunghezza 5 metri con diametro 3,0 mm, guaina LSZH aqua (multimodale OM3/OM4)
• Supporta transceiver OSFP twin-port da 800 Gb/s e OSFP/QSFP112 da 400 Gb/s
• Lucidatura APC (Angled Physical Contact) a 8° per una minima riflessione posteriore
• Perdita di inserzione ≤0,35 dB + 0,0004 x L, Perdita di ritorno ≥35 dB

• Crossover di tipo B a 8 fibre: La fibra 1 si collega alla fibra 12 all'estremità opposta, garantendo un corretto allineamento per i transceiver ottici.
• Lucidatura APC: La faccia terminale angolata a 8 gradi riduce le riflessioni posteriori, garantendo l'integrità del segnale per la modulazione PAM4 ad alta velocità.
• Multimodale OM3/OM4: Fibre da 50/125 µm con guaina aqua; ottimizzate per collegamenti a corto raggio da 400G/800G fino a 50 m.
• Guaina LSZH: Materiale a bassa emissione di fumi e privo di alogeni per la sicurezza negli ambienti dei data center.
• Test rigorosi: Perdita di inserzione e perdita di ritorno testate al 100% per prestazioni affidabili fin da subito.

Il MFP7E10-N005 è conforme a IEC 61754-7 (famiglia di connettori MPO), GR-1435 e ANSI/TIA/EIA 604-5. Utilizza 8 fibre multimodali attive (50/125 µm) con lucidatura APC a 8°. Il cablaggio crossover di tipo B garantisce il corretto allineamento Tx-Rx secondo i pinout dei transceiver. Adatto per protocolli InfiniBand NDR, 400GbE e NVLink se utilizzato con moduli ottici compatibili (MMA4Z00-NS, MMA1Z00-NS).

In un transceiver OSFP 800G twin-port, due interfacce ottiche a 4 corsie trasmettono e ricevono su fibre separate. Il MFP7E10-N005 utilizza uno schema di crossover di tipo B: la fibra 1 all'estremità A si collega alla fibra 12 all'estremità B, la fibra 2 alla fibra 11, ecc. Ciò garantisce che il laser di trasmissione della corsia 1 si allinei con il fotodiodo della corsia 12 all'estremità opposta. La lucidatura angolata a 8° (APC) dirige la luce riflessa lontano dalla cavità del laser, prevenendo la distorsione del segnale e mantenendo bassi tassi di errore di bit a 100G PAM4 per corsia.

• Quantum-2 Switch-to-Switch: Collega switch OSFP 800G twin-port fino a 5 m di distanza.
• Switch-to-ConnectX-7/BlueField-3: Collega switch ToR ad adattatori da 400G (OSFP o QSFP112).
• Reti NVLink: Interconnessione ottica per cluster GPU tramite NVLink su fibra.
• Data Center Hyperscale: Collegamenti ottici a corto raggio da rack a rack con pannelli di permutazione.

Nota: Temperatura operativa da 0°C a 70°C, stoccaggio da -40°C a 85°C. Raggio di curvatura minimo 30 mm. Crossover di tipo B secondo IEC 61754-7.

• Rispetto ai cavi in rame: Maggiore portata (da 5m a 50m) con peso inferiore e migliore flusso d'aria nei rack.
• Lucidatura APC: Perdita di ritorno superiore (≥35 dB) rispetto a UPC, fondamentale per collegamenti 100G-PAM4.
• Crossover di tipo B: Compatibilità plug-and-play con transceiver NVIDIA, senza necessità di crossover manuale.
• Guaina LSZH: Maggiore sicurezza nei data center; riduce i fumi tossici in caso di incendio.

Offriamo consulenza tecnica 24/7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio. Ogni MFP7E10-N005 è coperto da una garanzia di 1 anno e da test di fabbrica al 100%. Lunghezze personalizzate disponibili per ordini in grandi volumi. Il nostro inventario garantisce la spedizione in giornata per gli articoli in magazzino. È disponibile il supporto pre-vendita per la verifica della compatibilità dei transceiver.

R: È progettato per i moduli ottici NVIDIA MMA4Z00-NS (OSFP DR8 twin-port), MMA4Z00-NS400 (OSFP) e MMA1Z00-NS400 (QSFP112) utilizzati nei ConnectX-7 e BlueField-3.

R: No. I connettori APC (angolati) e UPC (ultra polish) hanno facce terminali diverse e non si accoppieranno correttamente; utilizzare sempre APC con APC.

R: Il crossover di tipo B (fibra 1 a 12) corrisponde al pinout dei transceiver ottici in cui la corsia trasmettitore 1 si allinea con la corsia ricevitore 12 all'estremità opposta. I cavi dritti (tipo A) sono per altre applicazioni come l'ottica parallela con lo stesso layout dei pin.

R: Sì, supporta 400GBASE-SR8 e 800GBASE-SR8 se utilizzato con moduli ottici appropriati da 400G/800G.

R: Il raggio di curvatura minimo è di 30 mm in qualsiasi punto del cavo. Evitare curve strette vicino ai connettori.

• Pulire prima dell'uso: Pulire sempre i connettori MPO con appositi pulitori one-click prima dell'inserimento; la contaminazione causa errori di collegamento.
• Tappi antipolvere: Mantenere i tappi protettivi fino al momento dell'installazione; conservare i tappi per un uso futuro.
• Consapevolezza ESD: Sebbene il cavo sia passivo, si collega a transceiver sensibili all'ESD; utilizzare braccialetti con messa a terra.
• Raggio di Curvatura: Non superare il raggio di curvatura di 30 mm; evitare tensioni sui connettori.
• Compatibilità: Verificare il tipo di transceiver (APC vs UPC) prima di ordinare; questo cavo è solo APC.
