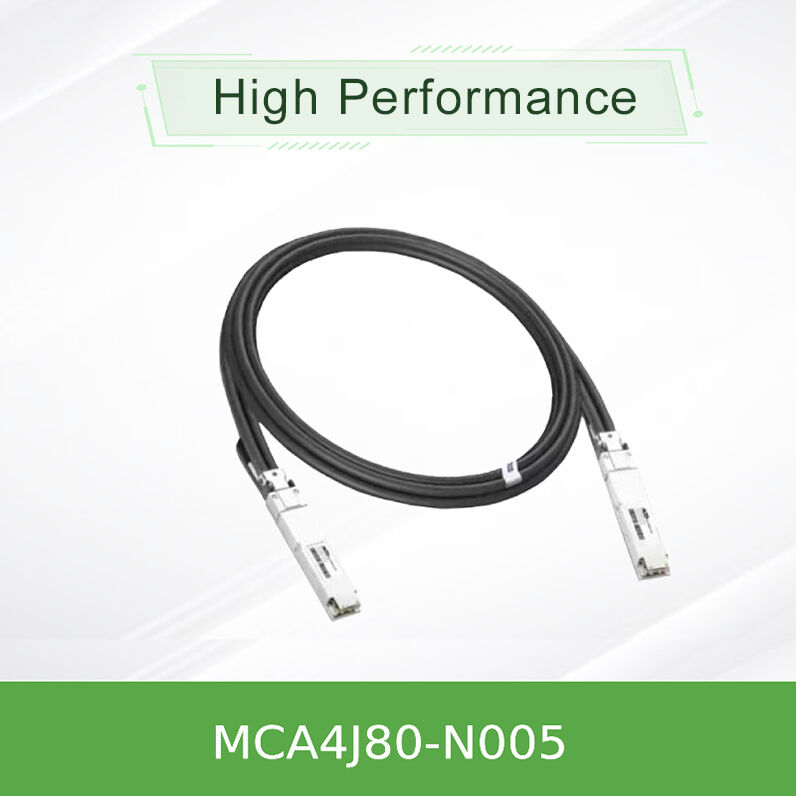

Cavo attivo in rame Mellanox NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP da 5m ACC per NDR InfiniBand

NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Active Copper Cable (ACC)

Cable di rame attivo ad alte prestazioni da 5 metri per NDR InfiniBand e 400G Ethernet, che offre 800 Gb/s di larghezza di banda aggregata su due porte OSFP a 2x connessioni OSFP con latenza ultra-bassa e 1.Consumo di potenza di 5 W per lato.

• Cavo di rame attivo da 800Gb/s OSFP a 2x400Gb/s OSFP (breakout)
• Basato su 8 canali di modulazione 100G-PAM4 per estremità
• 5 metri di portata utilizzando conduttori 26AWG con IC equalizzatore integrato
• Consumo di energia: solo 1,5W max per estremità. Temperatura di funzionamento 0°C a +70°C
• Innescabile a caldo, conforme RoHS, giacca LSZH, interfaccia di gestione SFF-8636

Caratteristiche

• 800Gb/s Trasmissione:Progettazione OSFP a doppia porta che supporta NDR InfiniBand o 400G Ethernet (2x400G breakout).
• Tecnologia del rame attivo:IC equalizzatore integrato estende la portata fino a 5m mantenendo una latenza ultra-bassa e potenza di 1,5W.
• Agnostico del protocollo:Il firmware rileva automaticamente InfiniBand o Ethernet; funziona con gli switch Quantum-2 e Spectrum-4.
• Integrità del segnale ottimizzata:Ogni lunghezza è regolata per ridurre il rumore e i riflessi; 26 AWG per la variante da 5 m.
• Test di produzione rigorosi:Garantisce l'affidabilità e le prestazioni già disponibili.

Tecnologia e norme

L'MCA4J80-N005 è basato suOSFP MSA Rev. 1.12e usi8 canali di 100G-PAM4L'impianto è dotato di un sistema di modulazioneIC di equalizzatore attivoL'EEPROM fornisce l'identificazione del prodotto tramite I2C (SFF-8636).InfiniBand NDR- e400GbEcon rilevamento automatico del protocollo, conforme ai requisiti RoHS, LSZH e HF (senza alogeni) dei PCB.

Principio di lavoro: equalizzazione del rame attivo

A differenza dei cavi DAC passivi, l'MCA4J80-N005 integra un IC equalizzatore a bassa potenza all'interno di ogni connettore OSFP.Per il modello da 5 m, i fili 26AWG più spessi vengono utilizzati per ridurre la resistenza e l'equalizatore rimodella il diagramma oculare 100G-PAM4 sia alle estremità del trasmettitore che del ricevitore.Il risultato è un collegamento che si comporta elettricamente come un cavo molto più corto, raggiungendo 800Gb/s con BER ben al di sotto della specifica mentre dissipa solo 1,5W per estremità.

Applicazioni e distribuzione

• Quantum-2 Scambio per Scambio:Collegare due commutatori InfiniBand da 800 Gb/s a 5 metri di distanza.
• Passare a DGX H100:Ideale per collegare gli switch Quantum-2 ToR ai sistemi NVIDIA DGX H100 (varianti piatte / a pinne disponibili).
• Centri dati Ethernet:Interconnessione di commutazione 400G o server-to-leaf.
• Rack ad alta densità:Cablaggio intra-rack a corto raggio con latenza minima.

Specifiche tecniche e opzioni di ordinazione

Nota: per DGX H100 sono disponibili le varianti flat-top e flat-to-fined (MCA4J80-N003-FLT, MCA4J80-N003-FTF).e includono un'interfaccia seriale I2C.

Vantaggi e differenziatori

• contro DAC passivo:Estende la portata fino a 5 m (passiva limitata a ~ 3 m) senza aumentare significativamente la latenza o la potenza.
• contro l'ottica attiva (AOC):Costo inferiore, potenza inferiore (1.5W vs. ~ 3-5W) e nessuna pulizia/manutenzione delle interfacce ottiche.
• Flessibilità del protocollo:Single SKU funziona sia per InfiniBand che per Ethernet; protocollo di auto-detezione.
• Integrità del segnale sintonizzato:Progettato per le NDR che richiedono 100G-PAM4 con riflessi minimi.

Servizio e supporto

Offriamo consulenza tecnica 24 ore su 24, 7 giorni su 7, servizi RMA e supporto alla progettazione dell'infrastruttura di cablaggio.Lunghezze e etichettature personalizzate disponibili per ordini in volumeIl nostro inventario garantisce la spedizione dello stesso giorno per gli articoli in magazzino.

Domande frequenti (FAQ)

D: Posso utilizzare MCA4J80-N005 con switch Ethernet 400G?

A:Sì. Il cavo rileva automaticamente il protocollo; quando è collegato a uno switch Spectrum-4 400G, funziona come breakout 2x400GbE. Per InfiniBand Quantum-2, funziona come NDR a doppia porta 800Gb/s.

D: Qual è la differenza tra ACC e DAC passivo?

A:L'ACC include un IC equalizzatore all'interno del connettore per rimodellare il segnale, consentendo distanze più lunghe (fino a 5 m) a 800G.DAC passivo non ha componenti attivi ed è limitato a circa 2-3m a queste velocità.

D: Questo cavo richiede una configurazione?

A:No, e' plug-and-play, l'EEPROM fornisce l'identificazione e l'host crea automaticamente il collegamento secondo il protocollo.

D: Qual è il raggio minimo di curvatura per l'installazione?

A:Per il modello da 5 m (26AWG), il raggio di curva singola è di 44,5 mm (5x diametro).Evitare curve taglienti vicino al connettore (radio di curva di montaggio 10x diametro).

D: Questo cavo è compatibile con i sistemi DGX H100?

A:Sì. Per la DGX H100, si raccomandano le varianti a piano o a pinna (MCA4J80-N003-FLT / -FTF) progettate per l'interfaccia specifica del telaio.La norma N005 funziona per le connessioni di interruttore a interruttore.

Precauzioni e linee guida per la manipolazione

• Sensitività ESD:Utilizzare le cinghie per polso con terra quando si inseriscono nelle gabbie OSFP.
• Radius di piegatura:Non piegare mai il cavo più di 5 volte il diametro esterno (44,5 mm per N005) durante l'installazione; mantenere 10 volte per flessioni ripetute.
• Temperatura di funzionamento:Assicurare che la temperatura ambiente sia compresa tra 0°C e 70°C. Il superamento dei limiti può compromettere le prestazioni dell'equalizatore.
• Rispetto:Si tratta di un dispositivo di classe A. In zone residenziali può causare interferenze.
• Immagazzinamento:Conservare in ambiente pulito e asciutto tra -40°C e 85°C. Evitare la frantumazione o carichi pesanti sul cavo.
