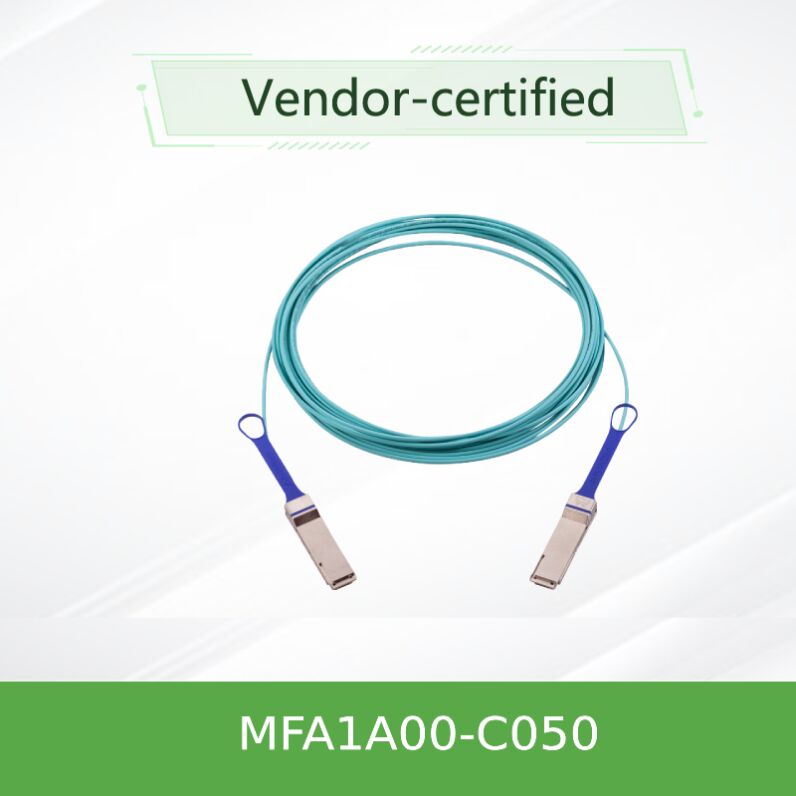

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 cavo ottico attivo (AOC)

Modello di prodotto:MFA1A00-C050.Interfaccia:QSFP28Tasso di trasmissione:Fino a 100Gb/s.Lunghezza del cavo:50 metri

1. Visualizzazione del prodotto

Il NVIDIA® Mellanox MFA1A00-C050 è unCavo ottico attivo (AOC)progettato per l'ambiente 100 Gigabit Ethernet (100GbE) e InfiniBand EDR. Questa soluzione integra un trasmettitore ottico basato su VCSEL all'interno di un robusto gruppo di cavi,che elimina la necessità di moduli ottici separati e cavi patch. ilMFA1A00-C050Il modello offre specificamente una portata di 50 metri, ideale per le distanze intermedie all'interno dei rack e attraverso i corridoi nei data center.scheda di reteQuesto prodotto è anche conosciuto con il nome di aliasmq9700in determinati segmenti e configurazioni di mercato.

2Caratteristiche chiave

• Tasso di trasmissione:Supporta fino a 100 Gb/s di larghezza di banda aggregata (4x 25,78 Gb/s di corsie).
• Fattore di forma:Standard QSFP28 (Quad Small Form-factor Pluggable 28) su entrambe le estremità.
• Portata:Distanza di trasmissione effettiva fino a 50 metri su fibra multi-mode OM3/OM4 (MMF).
• Efficienza energetica:Dissipazione di potenza tipica di 2,2 W per estremità (con retiming abilitato).
• Infissi a caldo:Completamente conforme alle specifiche di collegamento a caldo per l'inserimento/rimozione del sistema in funzione.
• Diagnostica digitale:DDM completo conforme alla SFF-8636 per il monitoraggio in tempo reale di temperatura, tensione, potenza ottica e corrente di bias.
• Robustezza fisica:Giacca di cavo LSZH (Low Smoke Zero Halogen) resistente, raggio minimo di piegatura di 30 mm.

3Tecnologia e norme di base

Questo AOC sfrutta le tecnologie avanzateVCSEL (Laser di emissione di superficie a cavità verticale)La tecnologia per la trasmissione ottica ad alta velocità e affidabile è strettamente conforme agli standard del settore per garantire un'ampia compatibilità:

• Interfaccia elettrica:Conforme alla SFF-8665 per QSFP28.
• Interfaccia di gestione:SFF-8636 per la diagnostica e il controllo digitali basati su I2C.
• Supporto al protocollo:100GBASE-SR4 Ethernet (IEEE 802.3bm) e EDR InfiniBand.
• Integrità del segnale:Incorpora retiming selezionabile per corsia, equalizzazione di input del trasmettitore programmabile e pre-enfasi di output del ricevitore per prestazioni ottimali in varie condizioni.

4Come funziona.

Il MFA1A00-C050 funziona come un sistema di conversione elettro-ottico integrato.scheda di reteI chip driver integrati e le matrici VCSEL all'interno delle carcasse dei connettori convertono questi segnali elettrici in segnali ottici.Questi segnali sono poi trasmessi attraverso quattro fibre parallele multi-mode incapsulate all'interno del cavoAll'estremità ricevente, un altro set di fotodetettori integrati converte i segnali ottici in segnali elettrici per il dispositivo collegato.Questo design all-in-one semplifica il collegamento gestendo la conversione del segnale internamente, che fornisce una connessione plug-and-play ad alta velocità trasparente al sistema ospitante, molto simile a un avanzatoCarta NICestensore.

5. Scenari di applicazione

• Interconnessioni del Data Center:Connessioni Top-of-Rack (ToR) a switch di base/spina dorsale, rete intra-cluster.
• "Licenza" di calcolatori di alte prestazioni (HPC):tessuto EDR InfiniBand per supercomputer e cluster di ricerca.
• Enterprise Network Core:Interconnessioni di aggregazione e di commutazione centrale che richiedono una capacità di trasmissione di 100 GbE.
• Infrastruttura cloud:collegamenti ad alta larghezza di banda all'interno e tra rack di server cloud.
• Reti di area di archiviazione (SAN):Collegare le reti di archiviazione alle reti ad alta velocità.

6. Specifiche tecniche e guida alla selezione

Riferimento di selezione rapida (elenco parziale):

7- Vantaggi competitivi

• Superior Reach contro DAC:Fornisce un collegamento affidabile di 50 m, superando di gran lunga i limiti pratici di distanza dei cavi DAC (Direct Attach Copper), senza degrado del segnale.
• Semplicità integrata:Elimina la complessità e i punti di guasto associati a ricevitori separati e cavi di patch a fibra, riducendo il costo totale di proprietà.
• Diagnostica avanzata:Offre un monitoraggio più completo dello stato del sistema rispetto ai cavi passivi, aiutando nella manutenzione proattiva e nel rapido isolamento dei guasti, una caratteristica fondamentale per qualsiasi cavo ad alte prestazionischeda di reteambiente.
• Leggera e flessibile:Significativamente più leggero e più maneggevole rispetto alle soluzioni di rame equivalenti, migliorando il flusso d'aria e facilitando la gestione dei cavi in rack densi.
• Investimento a prova di futuro:La compatibilità con entrambi i principali protocolli 100G (Ethernet e InfiniBand) protegge l'investimento nelle infrastrutture.mq9700Famiglia di serie.

8. Supporto e servizi

Noi sosteniamo i nostri prodotti e le nostre partnership con i leader del settore come NVIDIA Mellanox.MFA1A00-C050o di qualsiasi altroCarta NICda noi, riceverete:

• Garanzia:La copertura completa della garanzia del produttore fornita da NVIDIA.
• Disponibilità:IlMFA1A00-C050e altre varianti sono generalmente disponibili in magazzino per una consegna rapida.
• Supporto tecnico:Accesso al nostro team tecnico interno per la consulenza pre-vendita e il supporto all'integrazione post-vendita.
• Global Logistics:Supporto affidabile per la spedizione e lo sdoganamento degli ordini internazionali.

9Domande frequenti

10. Precauzioni importanti

• Radius di piegatura:Non piegare il cavo al di sotto del raggio minimo di piegatura di 30 mm durante l'installazione o il funzionamento per evitare danni alle fibre interne.
• Protezione ESD:Manipola i connettori QSFP28 con attenzione, utilizzando appropriate cinghie e attrezzature per il polso ESD per evitare danni da scarica elettrostatica.
• Condizioni ambientali:Operare e conservare entro le temperature specificate (operazione da 0°C a 70°C, conservazione da -40°C a 85°C) e l'intervallo di umidità (5% a 85% non condensante).
• Compatibilità:Verificare la compatibilità con il dispositivo ospitante specifico (switch,scheda di reteNon tutti i dispositivi abilitano tutte le funzionalità avanzate come il retiming.
• Sicurezza laser:Questo prodotto è classificato come prodotto laser di classe 1 secondo la norma IEC 60825-1.
• EMC/regolamento:Risponde alle norme FCC di classe A, CE, RoHS e altre normative pertinenti per gli ambienti commerciali.
