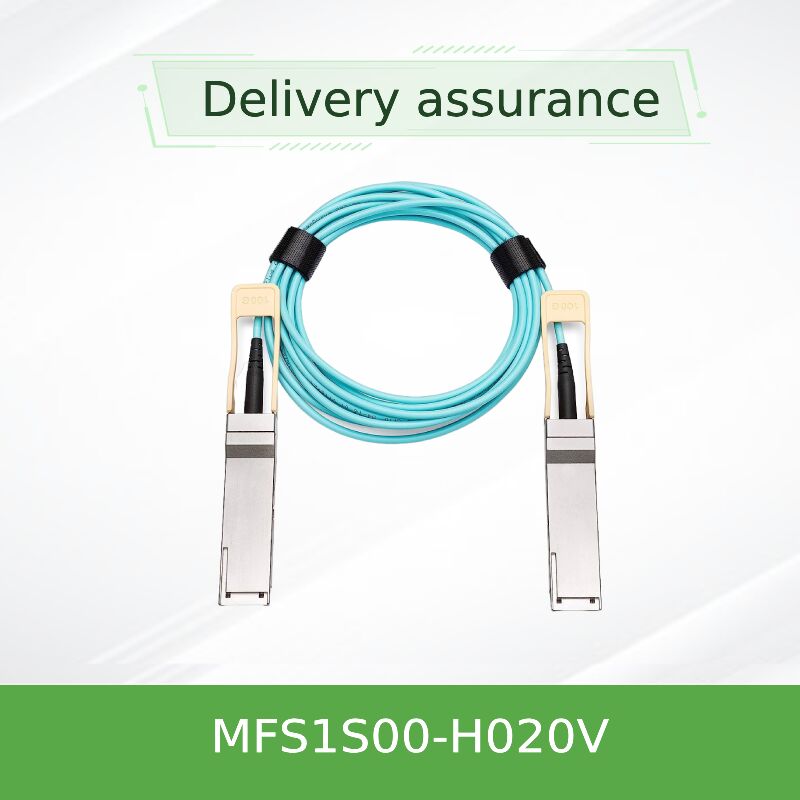

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Cavo Ottico Attivo
AOC a Lungo Raggio per Reti InfiniBand HDR e 200GbE
Proposta di Valore Critica
Questo cavo ottico attivo da 20 metri è progettato per scenari di data center che richiedono sia un'elevata larghezza di banda (200 Gb/s) che una portata fisica estesa. Offre un collegamento ottico completo e plug-and-play che copre in modo affidabile distanze ben oltre le capacità delle soluzioni in rame passive, integrando al contempo la rigenerazione del segnale e il monitoraggio completo dello stato di salute per garantire un'invariabile stabilità del collegamento nei percorsi di rete critici.
- Funzionamento esteso a 20 metri: Collega con sicurezza le apparecchiature tra i corridoi o i rack remoti senza degradazione del segnale.
- Garanzia di prestazioni integrata: La ritrasmissione e l'equalizzazione integrate compensano la perdita di segnale sulla distanza.
- Flessibilità a doppio protocollo: Pronto sia per InfiniBand HDR ad alte prestazioni che per Ethernet standard a 200 Gigabit.
- Monitoraggio proattivo dello stato di salute: La diagnostica digitale fornisce informazioni in tempo reale sullo stato del collegamento e dei componenti.
Panoramica e posizionamento del prodotto

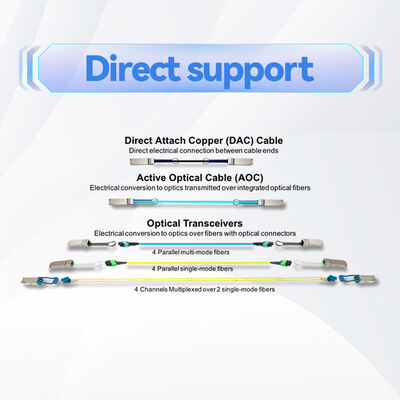

L'NVIDIA MFS1S00-H020V è un cavo ottico attivo (AOC) da 20 metri progettato per risolvere la sfida di collegare apparecchiature a 200 Gb/s ad alta velocità su distanze moderate all'interno del data center. Caratterizzato da ricetrasmettitori ottici QSFP56 integrati a entrambe le estremità, questa soluzione InfiniBand a lungo raggio elimina la complessità e i potenziali punti di guasto associati a ricetrasmettitori e ponticelli in fibra separati. È la scelta ottimale per collegare gli switch in un fabric distribuito o per collegare i rack di calcolo agli switch di aggregazione in cui una scheda di interfaccia di rete (NIC) e lo switch sono separati da 10-20 metri.Perché questo AOC da 20 m è diversoA differenza dei cavi più corti o delle soluzioni passive, l'MFS1S00-H020V è progettato specificamente per la "distanza media estesa": troppo lunga per il rame passivo economico, ma più corta di dove sono necessarie le ottiche tradizionali a lunga distanza. Il suo design attivo mantiene prestazioni complete a 200 Gb/s in modo affidabile su tutta questa estensione.
Definizione degli attributi del prodotto
Fattore di forma e lunghezza:
QSFP56-to-QSFP56, gruppo cavo integrato da 20 metri.
- Velocità dati e modulazione: 200 Gb/s aggregati tramite 4 corsie PAM4 da 50 G per direzione.
- Supporto protocollo: InfiniBand HDR 200GBASE-SR4 Ethernet
- Caratteristiche di alimentazione: Alimentazione singola a 3,3 V; ~5,0 W di potenza tipica per estremità.
- Robustezza operativa: Temperatura di esercizio: da 0°C a 70°C; raggio di curvatura minimo: 30 mm.
- Intelligenza: Interfaccia di gestione completa SFF-8636 con monitoraggio diagnostico digitale (DDM) per tensione, temperatura, polarizzazione TX e potenza ottica (Tx e Rx per corsia).
- Specifiche tecniche completeParametro tecnico
Specifiche per MFS1S00-H020V

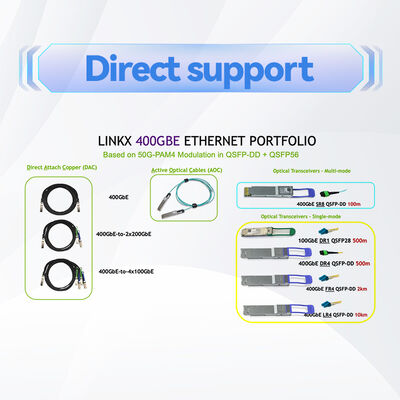

| Codice articolo del produttore | MFS1S00-H020V |
|---|---|
| Descrizione del prodotto | Gruppo cavo ottico attivo QSFP56 200 Gb/s |
| Lunghezza totale del cavo | 20 metri |
| Velocità dati nominale | 200 Gigabit al secondo (Gbps) |
| Standard di rete supportati | InfiniBand HDR (High Data Rate), IEEE 200GBASE-SR4 |
| Modulazione del segnale | PAM4 (53,125 GBaud per corsia) |
| Interfaccia connettore (a doppia estremità) | QSFP56, conforme a SFF-8665 |
| Portata massima di progettazione (OM4 MMF) | Fino a 100 metri (20 m utilizzati) |
| Requisito di alimentazione elettrica | 3,3 V CC |
| Dissipazione di potenza tipica | 5,0 Watt (per estremità, tutte le corsie attive con ritrasmissione) |
| Temperatura della cassa consentita | da 0°C a +70°C (operativa) |
| Funzionalità diagnostiche | DDM completo per SFF-8636 (Temp, Volt, Potenza/Polarizzazione Tx, Potenza Rx) |
| Raggio di curvatura statico minimo | 30 millimetri |
| Conformità e sicurezza chiave | RoHS, CE, FCC, CB, cTUVus, IEC/EN Classe laser 1 |
| Nota: disponibile in una gamma di lunghezze da 3 m (H003V) a 100 m (H100V) per una corrispondenza precisa della portata. | Scenari di implementazione target |

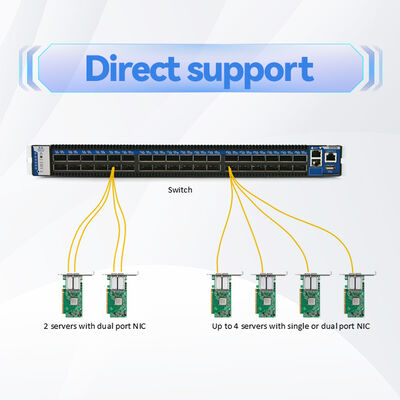

Connessioni switch tra corsie:
Collegamento di switch leaf in una fila di rack a switch spine in un'altra fila all'interno della stessa sala del data center.
- Pool di calcolo/archiviazione distribuiti: Collegamento di server o array di archiviazione ad alte prestazioni situati a diversi rack di distanza all'interno di un cluster HPC o AI.
- Architetture End-of-Row (EoR): Collegamento di server in un rack a uno switch EoR centralizzato che può essere a 15-20 metri di distanza.
- Progetti di consolidamento del data center: Interconnessione di apparecchiature attraverso spazi legacy del data center durante le fasi di migrazione o espansione.
- Collegamenti ad alta disponibilità: Stabilire percorsi ridondanti estesi in fabric di rete in cui la variabilità della lunghezza del collegamento è un fattore.
- Domande frequenti tecnicheQ1: Qual è l'effettiva perdita di segnale su 20 metri e come l'AOC compensa?
R: La fibra multimodale mostra attenuazione (tipicamente ~3 dB/km). Su 20 m, la perdita intrinseca è minima, ma altri fattori come la perdita del connettore e la dispersione modale possono degradare l'occhio del segnale. La funzione di ritrasmissione integrata dell'AOC recupera attivamente l'orologio e i dati, "ricreando" efficacemente un segnale digitale pulito al ricevitore, superando queste imperfezioni.
Q2: Posso usare un'estremità di questo AOC con una porta QSFP56 e l'altra con una porta QSFP-DD tramite un adattatore?
R: Il cavo ha connettori QSFP56 fissi. Può connettersi fisicamente a una porta QSFP-DD solo se tale porta utilizza una gabbia adattatore passiva QSFP56-to-QSFP-DD. Tuttavia, la compatibilità elettrica e di protocollo (200 Gb/s) tra la porta QSFP-DD del dispositivo host e l'AOC deve essere verificata con il fornitore del sistema.Q3: Come si confronta il consumo energetico con l'utilizzo di due ricetrasmettitori ottici separati e un cavo passivo?R: La potenza totale è paragonabile o leggermente ottimizzata. Un tipico ricetrasmettitore ottico QSFP56 da 200 G consuma ~3,5-4 W. Due consumerebbero 7-8 W, più la potenza ASIC dello switch per pilotare la fibra esterna. Questo AOC consuma ~10 W in totale (5 W per estremità), offrendo una soluzione semplificata, spesso più efficiente dal punto di vista energetico, integrando i driver.
Q4: La guaina del cavo è adatta per l'installazione in canaline aeree o sotto pavimenti rialzati?
R: Sì, il cavo è dotato di una guaina durevole e flessibile progettata per i percorsi di gestione dei cavi standard del data center, comprese le canaline aeree e gli ambienti sotto pavimento. Attenersi sempre al raggio di curvatura minimo durante l'installazione.
Q5: Cosa devo fare se il DDM segnala un allarme "Rx Power Low"?
R: Ciò indica una bassa potenza ottica ricevuta. Innanzitutto, controllare e pulire i connettori QSFP56 sia sull'AOC che sulle gabbie delle apparecchiature host. Se l'allarme persiste, ispezionare il percorso del cavo per curve strette o danni. L'allarme fornisce un avviso anticipato prima che un collegamento fallisca, il che è fondamentale per mantenere i tempi di attività nelle reti che utilizzano schede di rete ad alte prestazioni.
Note essenziali per la manipolazione e l'installazione
Verifica pre-installazione:
Confermare che le gabbie QSFP56 e il firmware delle apparecchiature host supportino AOC a 200 Gb/s. Verificare la disponibilità di un budget termico e di alimentazione sufficiente nella progettazione del sistema.
Precauzioni contro le scariche elettrostatiche (ESD): Maneggiare il cavo utilizzando pratiche a prova di ESD, in particolare durante l'installazione o la rimozione da apparecchiature in tensione.Instradamento e scarico della trazione:
Per una corsa di 20 metri, pianificare attentamente il percorso per evitare tensioni, compressioni o curve strette. Utilizzare fascette per cavi adeguate (preferibilmente in velcro) e garantire lo scarico della trazione vicino ai connettori.
- Procedura di hot-plug: Il cavo è hot-pluggable. Inserire e rimuovere i connettori in modo squadrato e deciso utilizzando il fermo/linguetta di trazione forniti. Attendere alcuni secondi affinché il collegamento si inizializzi e si stabilizzi.
- Specifiche ambientali: Attenersi agli intervalli di temperatura e umidità operativi specificati. Non esporre il cavo all'umidità diretta o agli elementi corrosivi.
- Informazioni sulla nostra aziendaCon una base costruita in oltre dieci anni nel settore dell'hardware di rete, la nostra azienda offre competenze supportate da una sostanziale capacità operativa e da un team tecnico specializzato. Questa esperienza ci ha permesso di servire una clientela globale diversificata e di sviluppare soluzioni sfumate per complesse sfide di connettività.
