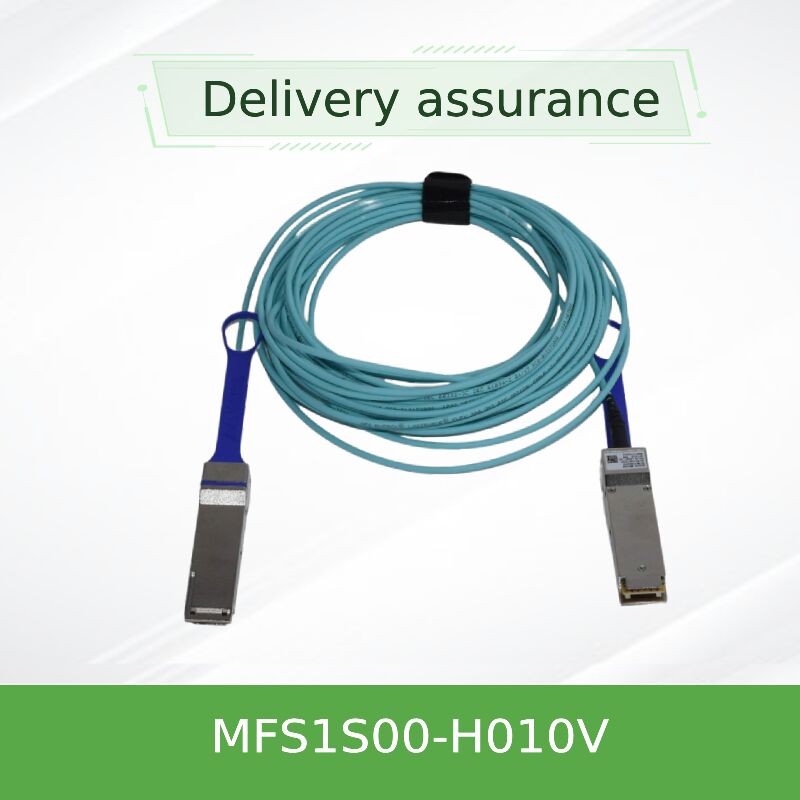

Cavo ottico attivo QSFP56 da 10 m Mellanox MFS1S00-H010V | InfiniBand HDR & Ethernet a 200 Gb/s, AOC hot-pluggable con DDM

Modello di prodotto:MFS1S00-H010V.Parole chiave:Cavo ottico attivo, AOC a 200 Gb/s, cavo QSFP56, InfiniBand HDR, interconnessione ottica a 10 m

Il NVIDIA MFS1S00-H010V è un 10 metriCavo ottico attivo (AOC)progettato per applicazioni ad alta larghezza di banda. Dispone di connettori QSFP56 su entrambe le estremità con motori ottici basati su VCSEL incorporati,fornire un collegamento completo a 200 Gb/s sia per i protocolli InfiniBand HDR che per i protocolli 200 Gigabit EthernetQuesto.Interconnessione ottica a 10 mè progettato per colmare le connessioni tra gli switch o tra gli switch e i server dotati dischede di interfaccia di rete, in scenari in cui la distanza e l'integrità del segnale sono fondamentali.

Le prestazioni del cavo sono basate su diverse tecnologie avanzate:

• Trasmissione ottica:Utilizza quattro trasmettitori VCSEL (Vertical Cavity Surface Emitting Laser) e fotodetettori corrispondenti che operano su fibra multimode OM4.
• Segnalazione ad alta velocità:Impiega la codifica PAM4 (modulazione dell'ampiezza dell'impulso a 4 livelli) a 53,125 GBaud per corsia per raggiungere 200Gb/s di larghezza di banda aggregata.
• Processore integrato del segnale:I circuiti di riprogrammazione e recupero dati di orologeria (CDR) integrati sui percorsi di trasmissione e ricezione puliscono e rigenerano i segnali ad alta velocità.
• Gestione standardizzata:Piena conformità alle specifiche di gestione SFF-8636 tramite un'interfaccia I2C per il controllo, lo stato e la diagnostica completa.
• Quadro di conformità:Progettato secondo le specifiche HDR dell'InfiniBand Trade Association (IBTA) e porta le principali certificazioni globali (CE, FCC, RoHS).

Il cavo funziona come un collegamento ottico bidirezionale autonomo.scheda di reteAll'interno, i segnali elettrici sono condizionati (equilibrati, ritimati) e utilizzati per guidare quattro laser VCSEL ad alta velocità, convertendo i dati in impulsi ottici.Questi impulsi viaggiano attraverso le quattro fibre multimode interne attraverso la lunghezza di 10 metriAlla fine, i fotodiodi integrati convertono la luce in segnali elettrici, che vengono amplificati, ritimati,e eguagliato dal circuito del ricevitore prima di essere uscito al dispositivo collegatoQuesto processo di rigenerazione attiva è la chiave per mantenere l'integrità del segnale su lunghe distanze, un vantaggio fondamentale del sistema.200Gb/s AOCArchitettura.

• Inter-Switch Links (ISL):Connessione di interruttori a foglia e spina dorsale (ad esempio, serie NVIDIA SN3000/SN4000) a 200 GbE all'interno e attraverso i rack.
• HPC e AI Fabric Connectivity:Stabilire collegamenti all'interno di tessuti InfiniBand HDR per cluster di calcolo ad alte prestazioni e di intelligenza artificiale.
• Connessioni server estese:Collegamento di server con capacità 200GCarte NIC(ad esempio, ConnectX-6/7) agli interruttori di punta situati a diversi metri di distanza.
• Espansione del Data Center:Ideale per le connessioni che superano la portata pratica dei cavi di rame passivi (in genere >3-5m) ma non richiedono l'ottica a lungo raggio.
• Aggregazione ad alta densità:Implementazione in scenari in cui la gestione dei cavi e il flusso d'aria sono temi di preoccupazione, poiché gli AOC sono generalmente più flessibili e hanno un raggio di piegatura più piccolo rispetto alle alternative di rame passivo ingombranti.

Disponibilità della serie: offerta anche in lunghezze di 3m, 5m, 15m, 20m, 30m, 50m e 100m.

• Portata e integrità in un unico pacchetto:Risolve il comune problema della connettività a 10 metri in cui i DAC passivi falliscono e i ricevitori separati con fibra aggiungono complessità e potenziali punti di guasto.
• Performance e compatibilità prevedibili:Come soluzione completamente integrata di NVIDIA, garantisce prestazioni end-to-end quando utilizzato con switch NVIDIA compatibili eschede di rete, eliminando le congetture.
• Informazioni operative:Il DDM integrato consente agli operatori di rete di monitorare in modo proattivo lo stato del collegamento (temperatura, livelli di potenza),facilitando la manutenzione preventiva e la rapida risoluzione dei problemi, una caratteristica assente dai cavi passivi.
• Ottimizzazione dei costi totali:Anche se il costo unitario iniziale può essere superiore a quello del rame passivo, spesso si traduce in un minor costo totale di proprietà riducendo il tempo di installazione, eliminando l'approvvigionamento di trasmettitori,e ridurre al minimo i guasti dei collegamenti.

L'acquisto da noi garantisce il supporto completo del ciclo di vita di questo componente di interconnessione critico.

• Garanzia del prodotto:Coperto dalla garanzia standard del produttore NVIDIA per la garanzia della qualità.
• Stato dell'inventario:L'MFS1S00-H010V fa parte del nostro stock curato, supportato da un impegno di inventario da milioni di dollari per una disponibilità affidabile.
• Servizi tecnici di distribuzione:Il nostro team fornisce supporto per l'integrazione, aiutando a verificare la compatibilità con i modelli di switch specifici e serverCarte NIC.
• Supporto continuo:L'accesso al servizio clienti 24 ore su 24, 7 giorni su 7, e all'assistenza tecnica per qualsiasi richiesta operativa.
• Assicurazione della consegna globale:Gestiamo la logistica per garantire una consegna rapida e accurata al vostro sito ovunque nel mondo.

D1: Posso usare questo cavo per collegare una porta 200G a una porta 100G?
A:Il cavo stesso funziona a 200 Gb/s. La connettività a una porta 100 G richiederebbe il dispositivo ospitante (switch ocarta nic) per supportare funzionalità di interruzione di porta o di negoziazione della velocità (come Rate Select) per declassare il collegamento.

D2: In che modo i dati diagnostici aiutano in pratica?
A:I dati DDM consentono di monitorare in tempo reale la potenza ottica ricevuta. Un calo costante può indicare un connettore sporco o un componente difettoso prima che il collegamento crolli.Il monitoraggio della temperatura aiuta a garantire che il cavo non si surriscaldi a causa del flusso d'aria bloccatoQuesto è cruciale per mantenere il tempo di attività in reti costruite con costosiCavi ottici attivie risorse di calcolo.

D3: La polarità del cavo è configurabile o fissa?
A:La mappatura della polarità e della corsia è fissata all'interno dell'assemblaggio AOC, seguendo lo standard per una connessione QSFP56 a QSFP56 diretta.

D4: Cosa succede se piego il cavo troppo strettamente?
A:Il superamento del raggio minimo di curvatura di 30 mm può causare micro-curvature nelle fibre interne, con conseguente aumento dell'attenuazione (perdita di segnale).Una forte flessione può causare danni permanenti e un completo guasto dei collegamentiUsa sempre le giuste guide di routing.

D5: Il suffisso "V" ha implicazioni funzionali?
A:Sì, la "V" indica la capacità VPI (Virtual Protocol Interconnect), confermando che questoCavo QSFP56è firmware-abilitato per funzionare in modalità InfiniBand HDR e 200 Gigabit Ethernet, fornendo flessibilità di protocollo per la vostra infrastruttura.

• Controllo pre-installazione:Verificare che entrambi i dispositivi di collegamento (interruttori,schede di rete) supportano il fattore di forma QSFP56, velocità di 200Gb/s e hanno un budget di potenza sufficiente per l'AOC.
• Sicurezza ESD:Utilizzare sempre una cinghia antistatica quando si maneggia e si installa il cavo nelle gabbie dell'attrezzatura.
• Tecnica di inserimento/rimozione:Inserire il connettore direttamente nella gabbia fino a sentire un clic.
• Considerazioni ambientali:Assicurarsi che l'ambiente di funzionamento rimanga entro i limiti di temperatura e umidità specificati.
• Migliori pratiche di routing via cavo:Pianificate il percorso di 10 metri per evitare bordi affilati, punti di pizzico e aree di traffico pedonale intenso.
