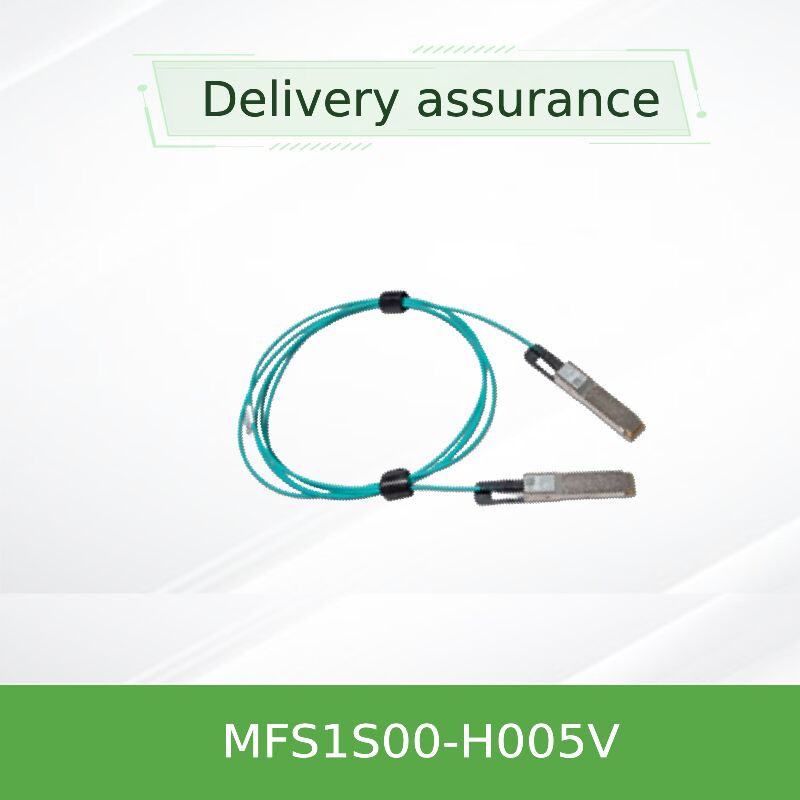

NVIDIA MFS1S00-H005V Cavo Ottico Attivo QSFP56 da 5m a 200Gb/s per InfiniBand HDR e 200GbE | AOC ad Alta Velocità

Modello di prodotto:MFS1S00-H005V.Parole chiave:cavo ottico attivo, cavo AOC, cavo QSFP56, cavo InfiniBand 200 Gb/s, cavo 200 GbE

Il NVIDIA MFS1S00-H005V è un 5 metri premiumCavo ottico attivo (AOC)progettato per interconnessioni di data center ad alte prestazioni. Questo cavo integra interfacce elettriche QSFP56 su entrambe le estremità con trasmettitori ottici VCSEL incorporati,eliminando la necessità di un'ottica innescabile separataÈ progettato per supportare velocità di dati di 200 Gb/s utilizzando protocolli InfiniBand HDR (High Data Rate) e 200 Gigabit Ethernet.Questa soluzione è particolarmente utile per il collegamento di switch come il NVIDIA SN3700 e SN4600, o per collegare server dotati di modernischede di interfaccia di rete (schede NIC)attraverso le distanze in cui i cavi passivi falliscono.

Questo AOC si basa su tecnologie standard del settore per garantire l'interoperabilità, l'affidabilità e le alte prestazioni.

• Motore ottico:Trasmettitori multimodo basati su VCSEL (Vertical Cavity Surface Emitting Laser).
• Interfaccia elettrica:Completamente conforme alla QSFP56 MSA (SFF-8665) e all'interfaccia di gestione (SFF-8636).
• Codifica dei dati:Modulazione PAM4 per un'elevata efficienza spettrale, supportando velocità di dati fino a 53,125 Gbd per corsia.
• Gestione e diagnostica:Interfaccia I2C completa conforme alla SFF-8636 per DDM, controllo e monitoraggio dello stato.
• Rispetto:Aderisce alle specifiche HDR dell'InfiniBand Trade Association (IBTA), RoHS e possiede le principali certificazioni di sicurezza / EMC (CE, FCC, CB).

Il MFS1S00-H005V funziona come un sistema di conversione elettro-ottica completamente integrato.scheda di rete) invia quattro corsie di segnali elettrici ad alta velocità nel connettore QSFP56 dell'AOC.equalizzato) e quindi azionare quattro laser VCSELQuesti segnali ottici viaggiano attraverso le quattro fibre multimode incorporate su una distanza di 5 metri.un altro modulo integrato contenente fotodetettori converte i segnali ottici in segnali elettrici, che vengono nuovamente condizionati e ritimati prima di essere presentati all'host ricevente.rendendolo un robusto e semplice "plug-and-play"AOCL'obiettivo è quello di creare una soluzione migliore rispetto agli assemblaggi di cavi passivi che si basano interamente su trasmettitori ospitanti.

• Cluster di calcolo ad alte prestazioni (HPC):Interconnessioni a bassa latenza per tessuti HDR InfiniBand che collegano nodi di calcolo e di archiviazione.
• Infrastrutture IA/ML:collegamenti ad alta larghezza di banda tra server GPU e switch di base/spina dorsale nei cluster di formazione di apprendimento automatico.
• Interconnessioni di commutazione del Data Center:Connessione di NVIDIA SN3700, SN4600 o altri switch compatibili a 200 GbE.
• Connettività server-switch:Ideale per collegare server ad alta velocitàschede di interfaccia di rete(come ConnectX-6 o ConnectX-7 in modalità 200G) agli switch top-of-rack.
• Impieghi a portata estesa:Sostituzione dei DAC in rame passivo in scenari che richiedono distanze superiori a 3-4 metri con una maggiore integrità del segnale.

Altre lunghezze disponibili: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V).

• Superior Reach vs. DAC passivi:Questo...cavo ottico attivoraggiunge in modo affidabile distanze pari o superiori a 5 metri con un'eccellente integrità del segnale, mentre i cavi passivi a collegamento diretto in rame (DAC) spesso presentano significative limitazioni di prestazione.
• Soluzione integrata per la semplicità:Combina trasmettitori e cavi in un'unica unità, riducendo i punti di guasto, semplificando l'approvvigionamento e eliminando i problemi di compatibilità tra cavi ottici e fibre separate.
• Potenza e efficienza termica:A circa 5W per estremità, offre una soluzione consapevole del consumo di energia per collegamenti ad alta velocità, aiutando a gestire i budget di energia del data center.
• Diagnostica robusta:Le capacità complete di DDM forniscono strumenti di monitoraggio e risoluzione dei problemi proattivi non disponibili con i cavi passivi di base,migliorare l'affidabilità della rete e agevolare la manutenzione delle infrastrutture utilizzando impianti ad alto valore aggiuntoschede di rete.

Forniamo una gamma completa di servizi per supportare la vostra interconnessione ad alta velocità.

• Garanzia:Sostenuto dalla garanzia standard del prodotto di NVIDIA per l'assicurazione della qualità.
• Inventario e consegna:L'MFS1S00-H005V e' disponibile dal nostro ingente inventario da milioni di dollari per un rapido adempimento degli ordini e la spedizione.
• Consultazione tecnica:Il nostro team di esperti fornisce indicazioni sulla compatibilità del sistema, le migliori pratiche di implementazione e l'integrazione con gli switch eCarte NIC.
• Supporto post-vendita:Servizio clienti 24 ore su 24, 7 giorni su 7 e supporto tecnico per aiutare con qualsiasi installazione o richiesta operativa.
• Global Logistics:Garantisciamo consegne accurate e tempestive ai clienti di tutto il mondo, sfruttando oltre un decennio di esperienza logistica.

D1: Qual è la differenza tra questo AOC e un DAC passivo o un cavo a fibra con ricevitori separati?
A:UnAOCCome il MFS1S00-H005V ha i ricevitori ottici permanentemente integrati nelle estremità del cavo, creando una singola unità plug-and-play.Un cavo a fibra con ricevitori separati richiede l'acquisto e la gestione di tre componenti separati (due ricevitori + un cavo)L'AOC semplifica l'implementazione e garantisce le prestazioni.

D2: Questo cavo è compatibile con 100 porte Gigabit Ethernet (100GbE)?
A:È progettato principalmente per 200Gb/s. Tuttavia, utilizzando la funzione Rate Select tramite l'interfaccia di gestione,può essere configurato per un funzionamento a bassa velocità compatibile con alcuni sistemi 100GbE (usando la codifica NRZ)La compatibilità deve essere verificata con l'interruttore oscheda di interfaccia di rete.

D3: Che tipo di informazioni diagnostiche posso leggere da questo cavo?
A:Attraverso l'interfaccia I2C (SFF-8636), è possibile monitorare i parametri in tempo reale tra cui: temperatura, tensione di alimentazione, corrente TX bias, potenza di uscita TX e potenza di ingresso RX per tutte e quattro le corsie.Sono inoltre attuate soglie di allarme e di avvertimento.

Q4: Qual è il raggio minimo di piegatura del cavo?
A:Il raggio minimo di piegatura lungo il cavo è di 30 mm. Piegarlo più strettamente può danneggiare le fibre interne e degradare le prestazioni.

D5: La "V" nel numero della parte (H005V) significa qualcosa di specifico?
A:La "V" nel numero di parte indica in genere il supporto VPI (Virtual Protocol Interconnect), il che significa che il cavo è in grado di supportare sia i protocolli InfiniBand che Ethernet,che si allinea con le sue capacità HDR e 200Gb/s.

• Protezione ESD:Anche se l'insieme del cavo è robusto, seguire sempre le precauzioni ESD standard (cinture per polso, postazioni di lavoro a terra) quando si maneggia e si installa il cavo in interruttore ocarta nicle gabbie.
• Collegamento a caldo:Il cavo è progettato per essere collegato a caldo, tuttavia consultate sempre la documentazione del sistema per le specifiche linee guida per evitare problemi inaspettati.
• Manipolazione fisica:Evitare curve taglienti, pieghe, frantumi o forze di trazione eccessive sul cavo.
• Limiti ambientali:Operare entro i limiti di temperatura (da 0°C a 70°C) e di umidità (da 5% a 85% non condensante) specificati.
• Pulizia:Mantenere i connettori elettrici QSFP56 puliti e privi di detriti. Se necessario utilizzare aria compressa. Non usare liquidi o abrasivi sui connettori.
