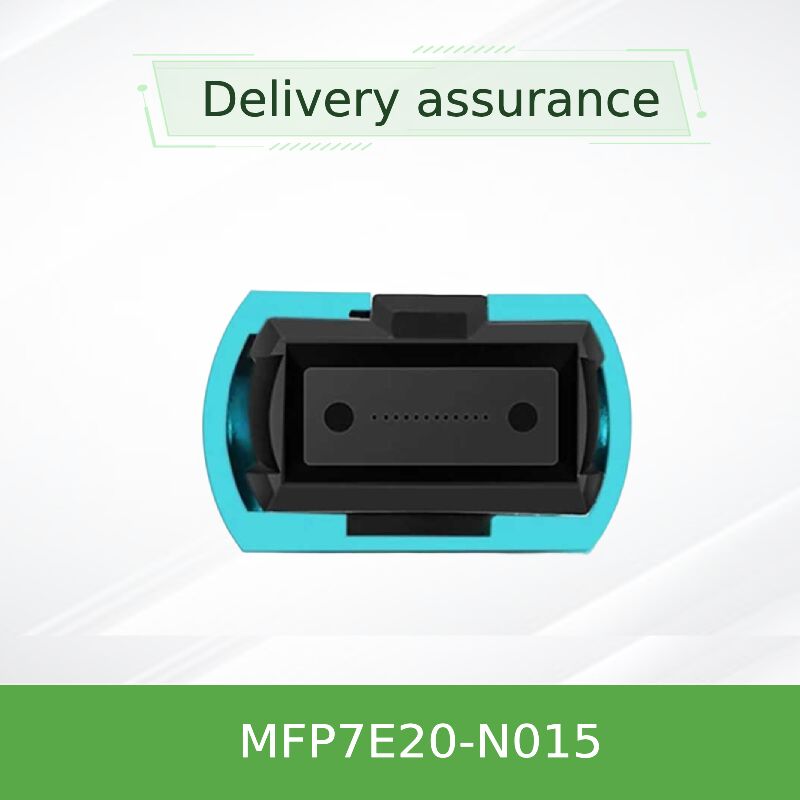

Cavo in fibra ottica splitter multimodo NVIDIA MFP7E20-N015 15m MPO-12/APC a 2x MPO-12/APC | Breakout da 400G a 2x200G

Modello del prodotto: MFP7E20-N015 | Parole chiave principali: cavo splitter in fibra ottica, cavo breakout MPO, cavo da 400G a 200G, cavo fanout, interconnessione data center

L'NVIDIA MFP7E20-N015 è uno speciale Densità e ottimizzazione dei costi: da 15 metri progettato per implementazioni di data center ad alta densità. A differenza dei cavi standard, questo è un A: o fanout con una configurazione splitter 1:2. È dotato di un connettore MPO-12/APC all'estremità del trunk (per il collegamento alla porta 400G di uno switch) e due connettori MPO-12/APC alle estremità dei rami (per il collegamento a due server). Utilizza fibre multimodo OM4 50/125μm in una topologia crossover di tipo B, consentendo un'efficiente distribuzione di una singola larghezza di banda 400G in due flussi 200G, rendendolo una soluzione ideale di

• per il collegamento di switch ad alta velocità a più server.2. Caratteristiche principali
• Configurazione: 1x MPO-12/APC (Trunk) a 2x MPO-12/APC (Branch) breakout.
• Lunghezza del cavo: 15 metri, fibra multimodo OM4 50/125μm.
• Mappatura della velocità: Divide un singolo collegamento da 400 Gb/s (4 corsie da 100 G) in due collegamenti da 200 Gb/s (2 corsie da 100 G).
• Guaina del cavo: Guaina LSZH-OFNR flessibile, rotonda, di colore Aqua.
• Prestazioni ottiche: Bassa perdita di inserzione (≤ 0,356 dB), elevata perdita di ritorno (≥ 35 dB). Supporto protocollo: InfiniBand NDR/HDR

NVLink

• 3. Conformità a tecnologia e standardQuesta soluzione breakout avanzata è progettata per soddisfare i rigorosi standard di settore per prestazioni e affidabilità in ambienti esigenti.
• Standard fibra: Fibra multimodo OM4 (IEC 60793-2-10) per larghezza di banda elevata e portata estesa.
• Standard connettore: MPO secondo IEC 61754-7 e ANSI/TIA-604-5.
• Tecnologia di lucidatura: Il contatto fisico angolato (APC) è fondamentale per mantenere una bassa perdita di ritorno ottica nelle applicazioni splitter.
• Tecnologia splitter: Splitter ottico passivo all'interno del gruppo cavo, non è richiesta alimentazione esterna.

Conforme a Telcordia GR-1435, Laser Classe 1 (IEC 60825), con certificazioni CB, cTUVus, CE.4. Principio di funzionamento e percorso del segnaleQuesto cavo breakout MPO e

•                                                          └→[2x MPO-12]→ Server B (200G)5. Scenari applicativi
• Connettività server ad alta densità: Collegamento di una singola porta switch 400G a due server dotati di adattatori ConnectX-7 200G o BlueField-3, raddoppiando efficacemente la densità di connessione.
• Cluster AI/ML a costi ottimizzati: Distribuzione delle connessioni in cluster di server GPU in cui i singoli nodi richiedono una larghezza di banda di 200G ma il numero di porte dello switch è limitato.
• Connettività server di archiviazione: Collegamento di due nodi di archiviazione o JBOD a una singola porta switch ad alta velocità.
• Consolidamento Top-of-Rack (ToR): Riduzione del numero di porte switch richieste per rack, semplificando il cablaggio e riducendo i costi dello switch.Distribuzione della scheda di interfaccia di rete: Ideale per le implementazioni che utilizzano più

Applicazione chiave

• Altre lunghezze disponibili: 3 m, 5 m, 7 m, 10 m, 20 m, 30 m, 50 m.7. Vantaggi competitiviDensità e ottimizzazione dei costi: Questo
• cavo splitter in fibra ottica offre un'alternativa più economica e salvaspazio all'utilizzo di più porte switch e cavi standard per il collegamento di due server.
• Gestione dei cavi semplificata: Riduce l'ingombro dei cavi sostituendo due cavi separati con un'unica soluzione breakout gestita, migliorando il flusso d'aria e l'organizzazione.
• Prestazioni convalidate da NVIDIA: Compatibilità e prestazioni garantite se utilizzate all'interno dell'ecosistema di switch e adattatori NVIDIA, a differenza delle soluzioni breakout di terze parti.

Non contiene componenti elettronici attivi, offrendo maggiore affidabilità e nessun consumo di energia rispetto agli splitter ottici attivi.

• 8. Assistenza e supportoForniamo supporto end-to-end per soluzioni di interconnessione avanzate come la serie MFP7E20.
• Garanzia: Garanzia completa del produttore NVIDIA su tutti i gruppi cavi.
• Disponibilità: MFP7E20-N015 è disponibile nel nostro ampio inventario per la spedizione immediata a supporto di una rapida implementazione.Supporto alla progettazione tecnica: I nostri ingegneri assistono nella pianificazione dell'implementazione, inclusa la convalida dello switch e della compatibilità della
• scheda di interfaccia di rete per le configurazioni breakout.
• Supporto 24 ore su 24, 7 giorni su 7: Assistenza clienti e assistenza tecnica 24 ore su 24 per l'installazione e la risoluzione dei problemi.

Rete logistica affidabile che garantisce la consegna puntuale di cablaggi specializzati in tutto il mondo.
I due connettori del ramo sono etichettati "1" e "2". Per coerenza, si consiglia di documentare quale server è collegato a quale ramo etichettato. La mappatura delle corsie ottiche è fissa all'interno del cavo.Q1: Con quali modelli di switch e adattatori è compatibile l'MFP7E20-N015?A: È progettato per switch NVIDIA con porte OSFP DR8 (400G/NDR) e server dotati di adattatori ConnectX-7 o BlueField-3 che utilizzano ricetrasmettitori OSFP o QSFP112 200G. La compatibilità con modelli specifici di switch e

scheda nic
I due connettori del ramo sono etichettati "1" e "2". Per coerenza, si consiglia di documentare quale server è collegato a quale ramo etichettato. La mappatura delle corsie ottiche è fissa all'interno del cavo.Q2: Posso raggiungere la velocità di 400G sul lato server con questo cavo?A: No. Questo è un cavo breakout. Ogni ramo del server fornisce un massimo di 200 Gb/s. Per ottenere 400G su un singolo server, utilizzare un cavo MFP7E10 standard (non splitter). Questo

cavo fanout
I due connettori del ramo sono etichettati "1" e "2". Per coerenza, si consiglia di documentare quale server è collegato a quale ramo etichettato. La mappatura delle corsie ottiche è fissa all'interno del cavo.Q3: Lo splitter causa una degradazione del segnale o latenza?

A:
I due connettori del ramo sono etichettati "1" e "2". Per coerenza, si consiglia di documentare quale server è collegato a quale ramo etichettato. La mappatura delle corsie ottiche è fissa all'interno del cavo.Q4: Come identifico il ramo corretto per ogni server?

A:
I due connettori del ramo sono etichettati "1" e "2". Per coerenza, si consiglia di documentare quale server è collegato a quale ramo etichettato. La mappatura delle corsie ottiche è fissa all'interno del cavo.Q5: Posso usarlo con una porta QSFP-DD?

• Questo cavo utilizza connettori MPO-12/APC. È compatibile con le porte QSFP-DD solo se sono popolate con un adattatore OSFP-to-QSFP-DD appropriato o un ricetrasmettitore che presenta un'interfaccia MPO-12/APC. La connessione fisica diretta non è possibile.10. Precauzioni e manipolazione
• Pianificazione della configurazione: Assicurarsi che la porta dello switch e gli adattatori del server supportino la modalità breakout 400G-to-2x200G. Consultare la documentazione del sistema operativo dello switch e del firmware dell'adattatore.
• Compatibilità del connettore: Tutti i ricetrasmettitori collegati devono essere di tipo MPO-12/APC (guscio verde). Non mescolare con interfacce MPO-12/UPC (guscio blu).
• Raggio di curvatura e scarico della trazione: Mantenere un raggio di curvatura minimo di 30 mm. Utilizzare un adeguato scarico della trazione, in particolare nel punto di divisione e negli stivali del connettore, per evitare sollecitazioni sulle fibre.
• Pulizia: Pulire tutti e tre i connettori MPO (un trunk, due rami) e le porte del ricetrasmettitore corrispondenti con detergenti ottici certificati prima dell'accoppiamento.
