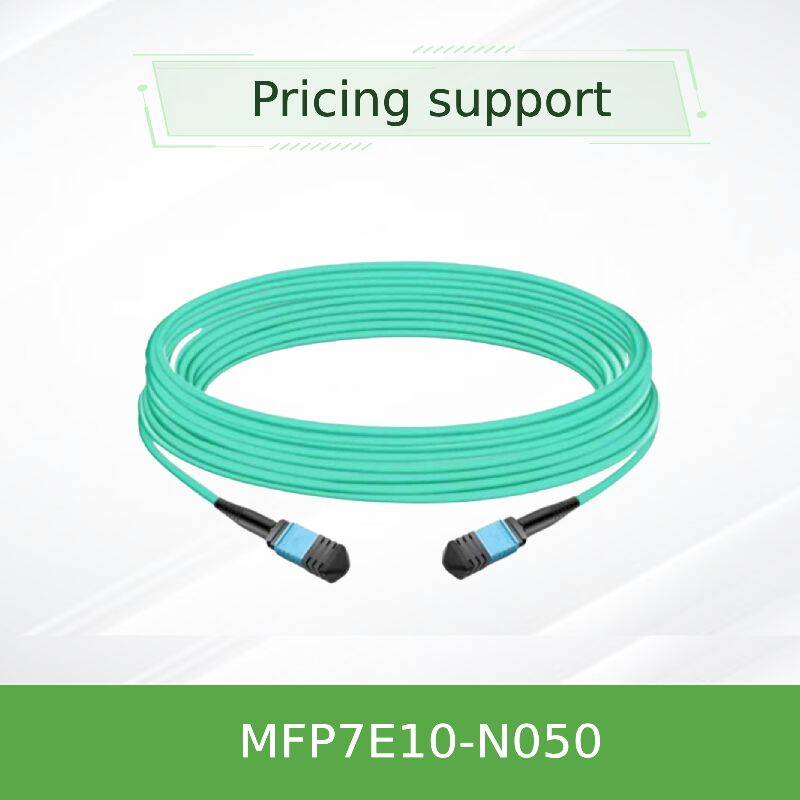

Cavo in fibra ottica multimodo MPO-12/APC a MPO-12/APC da 50 m NVIDIA MFP7E10-N050 per interconnessione a massima portata 400G/NDR

Modello del prodotto: MFP7E10-N050 | Parole chiave principali: cavo in fibra ottica, cavo MPO, cavo in fibra da 50 m, interconnessione NDR, cavo a lunga portata

L'NVIDIA MFP7E10-N050 rappresenta la variante a portata massima della serie MFP7E10, un cavo in fibra ottica passivo da 50 metri ad alte prestazioni progettato per applicazioni di data center esigenti che richiedono una connettività estesa. Questo gruppo di cavi è dotato di connettori MPO-12/APC su entrambe le estremità e utilizza fibre multimodo OM4 da 50/125μm in una configurazione di tipo B (incrocio). Come soluzione essenziale per cavi a lunga portata, consente connessioni 400G/NDR affidabili e a bassa latenza tra switch, adattatori e DPU sulla distanza massima consentita per le implementazioni di fibra multimodo OM4 passiva. Collegamento di rack di apparecchiature attraverso diversi corridoi del data center.Tipo di connettore: Pianificare il percorso completo del cavo prima dell'installazione. Utilizzare canaline, gestori e scarichi di trazione appropriati. Evitare, ove possibile, corse parallele con cavi di alimentazione.Lunghezza e tipo di cavo:

• Distanza massima supportata: Fornisce la piena capacità di portata di 50 metri per la fibra multimodo OM4 nelle applicazioni 400G.
• Guaina del cavo: Guaina LSZH-OFNR di colore Aqua, durevole e flessibile, per una sicurezza e un'installazione ottimali.
• Prestazioni ottiche: Progettato per una bassa perdita di inserzione (≤ 0,37 dB totale), un'elevata perdita di ritorno (≥ 35 dB).
• Supporto del protocollo:InfiniBand NDR/HDR/EDR
• 400/200/100GbENVLink
• 3. Conformità a tecnologia e standard Questa soluzione di interconnessione a portata massima è costruita secondo i più alti standard del settore per garantire l'integrità delle prestazioni su distanze maggiori. Standard della fibra: Fibra multimodo OM4 Premium (IEC 60793-2-10) ottimizzata per applicazioni a portata estesa 400G.

MPO secondo IEC 61754-7 e ANSI/TIA-604-5 per prestazioni meccaniche costanti.

• Tecnologia di lucidatura: Contatto fisico angolato (APC) essenziale per mantenere la qualità del segnale alla massima distanza.
• Sicurezza e conformità: Piena conformità con le certificazioni Telcordia GR-1435, Laser Classe 1 (IEC 60825), CB, cTUVus, CE.
• Materiale ambientale: La guaina LSZH supera i requisiti normativi ambientali e di sicurezza antincendio.
• 4. Principio di funzionamento e percorso del segnaleQuesto cavo in fibra ottica passivo a lunghezza estesa funge da efficiente autostrada ottica per la trasmissione di dati ad alta velocità su distanze massime. Ogni connettore MPO ospita 12 posizioni di fibra, con 8 attivamente utilizzate per la comunicazione bidirezionale (4 corsie di trasmissione e 4 di ricezione). Configurato come cavo di tipo B, esegue un incrocio interno preciso in cui i segnali ottici dalle corsie Tx 1-4 all'estremità di origine si collegano alle corsie Rx 12-9 all'estremità di terminazione. Questo allineamento esatto garantisce un accoppiamento ottimale tra trasmettitori e ricevitori. La lucidatura angolata a 8° dei connettori APC è particolarmente critica a velocità 400G/NDR su 50 metri, poiché disperde efficacemente la luce riflessa lontano dal core della fibra, preservando la chiarezza del segnale e riducendo al minimo i tassi di errore di bit, una caratteristica essenziale per prestazioni affidabili dei cavi a lunga portata.
• Nota sulle prestazioni: A 50 metri, questo cavo mantiene una perdita di inserzione inferiore a 0,37 dB (calcolata come 0,35 dB + 0,0004*50), assicurando che rimanga entro lo stretto budget ottico dei ricetrasmettitori 400G/NDR per una configurazione affidabile del collegamento.

Connettività cross-corridoio del data center: Collegamento di rack di apparecchiature attraverso diversi corridoi del data center.HPC/Cluster a portata estesa: Pianificare il percorso completo del cavo prima dell'installazione. Utilizzare canaline, gestori e scarichi di trazione appropriati. Evitare, ove possibile, corse parallele con cavi di alimentazione.Collegamenti del data center in stile campus:

• Connessioni estese da storage a calcolo: Collegamento di array di storage remoti a cluster di calcolo all'interno di grandi footprint di data center.
• 6. Specifiche tecnicheSpecifiche tecniche MFP7E10-N050
• Numero di parte per l'ordineMFP7E10-N050
• DescrizioneCavo in fibra multimodo MPO-12/APC a MPO-12/APC
• Lunghezza del cavo50 metri

Coerenza ottica superiore:

• 8. Assistenza e supportoForniamo un supporto completo su misura per scenari di implementazione a portata massima.
• Garanzia: Garanzia completa del produttore con documentazione completa per implementazioni estese.Inventario e consegna specializzata: L'MFP7E10-N050 è disponibile a magazzino con imballaggi specializzati per la protezione dei cavi lunghi durante la spedizione.
• Consulenza sulla progettazione tecnica: I nostri esperti forniscono consulenza pre-vendita per la pianificazione dell'implementazione a portata massima, inclusa l'analisi del budget del collegamento.
• Supporto all'installazione: Supporto tecnico 24 ore su 24, 7 giorni su 7 per le sfide di installazione specifiche per lunghe tratte di cavi e implementazioni a portata estesa.

Spedizione gestita con un'attenta gestione per consegne di cavi di lunga lunghezza in tutto il mondo.

• 9. Domande frequenti (FAQ)Q1: L'MFP7E10-N050 è veramente in grado di supportare 400G a 50 metri?
• A: Sì. Questo cavo in fibra da 50 m è progettato e testato specificamente per supportare 400GbE e InfiniBand NDR 400Gb/s sull'intera distanza di 50 metri se utilizzato con fibra multimodo OM4 conforme e ricetrasmettitori NVIDIA.
• Q2: Cosa succede se ho bisogno di poco più di 50 metri?A:
• Per distanze superiori a 50 metri, è necessario prendere in considerazione soluzioni alternative come cavi ottici attivi (AOC) o fibra a modalità singola con ricetrasmettitori appropriati. Il limite di 50 metri si basa sul budget di potenza ottica delle soluzioni multimodo passive a velocità 400G.Q3: Esistono requisiti speciali di gestione per un cavo in fibra da 50 metri?
• A: Sì. Questo cavo a lunga portata richiede un'attenta manipolazione. Utilizzare bobine per cavi per l'implementazione, evitare torsioni o piegature, mantenere il raggio di curvatura minimo (30 mm) e pianificare il percorso meticolosamente per evitare punti di sollecitazione. Si consiglia l'installazione professionale.

A:
Dopo l'installazione, eseguire il test della perdita di inserzione del collegamento per verificare che l'intero canale soddisfi i requisiti del ricetrasmettitore.Pianificazione del routing dei cavi:A: Ogni MFP7E10-N050 viene sottoposto a test completi in fabbrica, tra cui la misurazione della perdita di inserzione end-to-end per tutte le 8 fibre attive, la verifica della perdita di ritorno e il test di continuità per garantire che soddisfi le rigorose specifiche di prestazioni di NVIDIA prima della spedizione.

10. Precauzioni e linee guida per la gestione
Dopo l'installazione, eseguire il test della perdita di inserzione del collegamento per verificare che l'intero canale soddisfi i requisiti del ricetrasmettitore. Confermare che la distanza del collegamento non superi i 50 metri per garantire un funzionamento affidabile all'interno del budget di potenza ottica.

Installazione professionale consigliata:
Dopo l'installazione, eseguire il test della perdita di inserzione del collegamento per verificare che l'intero canale soddisfi i requisiti del ricetrasmettitore.Pianificazione del routing dei cavi: Pianificare il percorso completo del cavo prima dell'installazione. Utilizzare canaline, gestori e scarichi di trazione appropriati. Evitare, ove possibile, corse parallele con cavi di alimentazione.Gestione del raggio di curvatura:

Mantenere rigorosamente il raggio di curvatura minimo di 30 mm lungo l'intero percorso del cavo, in particolare agli angoli e ai punti di ingresso/uscita.
Dopo l'installazione, eseguire il test della perdita di inserzione del collegamento per verificare che l'intero canale soddisfi i requisiti del ricetrasmettitore. Tenere i cappucci antipolvere fino a quando non si è pronti per l'installazione. Pulire i connettori del cavo e del ricetrasmettitore con strumenti certificati prima dell'accoppiamento, particolarmente importante per i cavi lunghi in cui il margine del segnale è fondamentale.

Test e certificazione:
Dopo l'installazione, eseguire il test della perdita di inserzione del collegamento per verificare che l'intero canale soddisfi i requisiti del ricetrasmettitore.11. Introduzione all'azienda

• In qualità di distributore autorizzato per marchi tecnologici di prim'ordine tra cui NVIDIA Networking, Ruckus, Aruba ed Extreme Networks, siamo specializzati nella fornitura di soluzioni di rete autentiche e convalidate in termini di prestazioni. Il nostro portfolio comprende l'intero spettro, dagli switch e adattatori ai componenti di connettività critici come cavi in fibra ottica ad alte prestazioni e interconnessioni NDR a portata massima.
