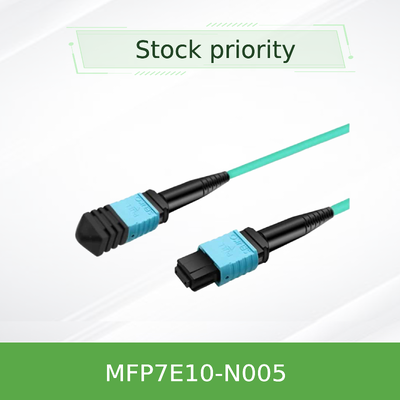

Cavo in fibra ottica multimodo MPO-12/APC a MPO-12/APC da 5 m NVIDIA MFP7E10-N005 per InfiniBand e Ethernet 400G/NDR

Modello del prodotto: MFP7E10-N005 | Parole chiave principali: cavo in fibra ottica, DAC ad alta velocità, cavo MPO, interconnessione NDR, cavo ottico passivo

L'MFP7E10-N005 di NVIDIA è un cavo in fibra ottica passivo da 5 metri ad alte prestazioni, progettato per le interconnessioni dei data center moderni. Questo gruppo cavo utilizza connettori MPO-12/APC su entrambe le estremità e ospita fibre multimodali OM4 da 50/125μm. È specificamente progettato come DAC ad alta velocità (Direct Attach Cable) di tipo crossover (Tipo-B) per creare collegamenti punto-punto tra ricetrasmettitori ottici da 400/800 Gb/s. Il suo ruolo principale è quello di fornire uno strato fisico affidabile e a bassa perdita per la trasmissione dei dati in calcolo ad alte prestazioni, cluster AI e reti di archiviazione che sfruttano i protocolli InfiniBand NDR o 400 Gigabit Ethernet.

• Tipo di connettore: MPO-12 femmina-femmina con lucidatura angolata a 8° (APC).
• Tipo e lunghezza del cavo: 5 metri (N005), fibra multimodale OM4 da 50/125μm, topologia di tipo B (crossover).
• Portata massima: Supporta collegamenti fino a 50 metri con fibra OM4, ideale per connessioni intra-rack e intra-fila.
• Guaina: Guaina LSZH-OFNR rotonda e flessibile di colore Aqua per un migliore flusso d'aria e sicurezza antincendio.
• Prestazioni: Bassa perdita di inserzione (≤ 0,35 dB + 0,0004 x L) e alta perdita di ritorno (≥ 35 dB).
• Supporto protocollo: InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) e NVLink.

Questa soluzione di interconnessione è costruita su standard di settore consolidati e affidabili per garantire interoperabilità e prestazioni.

• Standard fibra ottica: Fibra multimodale OM4 (IEC 60793-2-10).
• Standard connettore: MPO secondo IEC 61754-7 e ANSI/TIA-604-5.
• Tipo di lucidatura: Contatto fisico angolato (APC), fondamentale per ridurre la perdita di ritorno ottica nei collegamenti ad alta velocità.
• Conformità e sicurezza: Conforme a Telcordia GR-1435 per l'affidabilità del connettore. Classe laser 1 (IEC 60825). Le certificazioni di sicurezza includono CB, cTUVus, CE.
• Ambientale: Il materiale della guaina LSZH soddisfa i severi requisiti di fumo e tossicità.

Questo cavo MPO passivo funziona come un percorso ottico preciso. Contiene 12 posizioni di fibra all'interno di ogni ferula MPO, di cui 8 sono attive per la trasmissione dati bidirezionale (4 Tx, 4 Rx per direzione). Come cavo di tipo B, esegue un "crossover" interno delle coppie di fibre di trasmissione e ricezione. In particolare, la fibra lane 1 dal ricetrasmettitore a un'estremità è collegata alla lane 12 al ricetrasmettitore opposto, garantendo che il trasmettitore (laser) a un'estremità sia correttamente allineato con il ricevitore (fotodiodo) all'altra estremità. Le facce terminali angolate a 8° dei connettori APC sono fondamentali per disperdere qualsiasi luce riflessa lontano dal core, preservando l'integrità del segnale, che è fondamentale per le prestazioni del DAC ad alta velocità a velocità 400G.

• Collegamenti switch-switch: Collegamento di switch spine e leaf in un fabric di rete 400G Clos.
• Collegamenti switch-adattatore: Fornitura di connettività a larghezza di banda elevata da switch top-of-rack (ToR) a server dotati di schede di rete ConnectX-7 o DPUs BlueField-3.
• Calcolo ad alte prestazioni (HPC) e cluster AI: Formazione di interconnessioni a bassa latenza tra nodi di calcolo e archiviazione nelle reti InfiniBand NDR.
• Connettività intra-rack/intra-fila del data center: Un cavo in fibra ottica ideale per distanze oltre la portata dei cavi in rame passivi, in genere tra 3 e 50 metri.

Altre lunghezze disponibili: 3 m, 7 m, 10 m, 15 m, 20 m, 25 m, 30 m, 35 m, 40 m, 50 m.

• Ottimizzazione dell'ecosistema NVIDIA: A differenza dei cavi MPO generici, questo cavo è testato e convalidato end-to-end con switch, schede di rete e ricetrasmettitori NVIDIA, garantendo affidabilità e prestazioni plug-and-play.
• Lucidatura APC per un vantaggio ad alta velocità: La lucidatura APC è essenziale per le velocità 400G/NDR per gestire la riflettanza, offrendo un chiaro vantaggio rispetto ai cavi con lucidatura UPC utilizzati per le generazioni a velocità inferiori.
• Qualità costruttiva superiore: I rigorosi processi di produzione e test si traducono in tassi di guasto inferiori e prestazioni ottiche costanti su tutti i cavi.
• Pronto per il futuro: Supporta i più recenti standard 400G/NDR, proteggendo gli investimenti infrastrutturali man mano che le reti si evolvono da 100/200G.

Sosteniamo ogni prodotto che forniamo con un pacchetto di servizi completo:

• Garanzia: Coperto dalla garanzia standard del prodotto NVIDIA. Documentazione fornita.
• Disponibilità e consegna rapida: Il modello MFP7E10-N005 è in genere disponibile a magazzino. Il nostro inventario aggregato di $10 milioni garantisce che possiamo soddisfare richieste grandi e urgenti.
• Supporto tecnico: Il nostro team tecnico specializzato fornisce consulenza pre-vendita e supporto post-vendita 24 ore su 24, 7 giorni su 7 per l'installazione e la risoluzione dei problemi.
• Catena di fornitura globale: Gestiamo una logistica affidabile per garantire consegne accurate e puntuali in tutto il mondo, supportate da oltre un decennio di esperienza nella distribuzione di hardware di rete.

Q1: Posso utilizzare questo cavo MFP7E10-N005 per collegare una porta OSFP a una porta QSFP112?
A: Sì, assolutamente. Questo cavo è progettato per interconnettere vari fattori di forma 400G. Un'estremità si collega a un ricetrasmettitore OSFP DR8 (comune negli switch) e l'altra estremità può collegarsi a un ricetrasmettitore QSFP112 (comune nelle schede di rete ConnectX-7), a condizione che vengano utilizzati i ricetrasmettitori appropriati.

Q2: Qual è la differenza tra i cavi MPO-12/APC e MPO-12/UPC?
A: La differenza principale è la lucidatura del connettore. APC (Angled Physical Contact) ha un angolo di 8° per ridurre al minimo la riflessione posteriore, fondamentale per i collegamenti ad alta velocità a singola lunghezza d'onda come 400G/NDR. UPC (Ultra Physical Contact) ha una lucidatura piatta ed è comune nelle ottiche parallele a velocità inferiori (ad es. 100G-SR4). Non sono fisicamente compatibili.

Q3: Questo cavo è un "Direct Attach Copper (DAC)" o un "Active Optical Cable (AOC)"?
A: Non è nessuno dei due. Questo è un cavo ottico passivo o un cavo in fibra ottica. Contiene solo fibra e connettori, senza elettronica attiva. Richiede l'installazione di ricetrasmettitori ottici collegabili separati nelle porte dello switch o della scheda di rete.

Q4: Qual è il raggio di curvatura minimo per questo cavo durante l'installazione?
A: Il raggio di curvatura minimo in qualsiasi punto del cavo è di 30 mm (circa 1,2 pollici). Curvarlo più stretto può causare danni permanenti alle fibre e aumentare la perdita di segnale.

Q5: Come pulisco e mantengo questi connettori MPO?
A: Utilizzare sempre detergenti per connettori ottici approvati (stile clicker o nastro a cassetta) sia sulla ferula del cavo che sulla porta del ricetrasmettitore prima dell'accoppiamento. Tenere i cappucci antipolvere quando non collegati. Evitare di toccare le facce terminali.

• Controllo di compatibilità: Assicurarsi che i ricetrasmettitori siano di tipo MPO-12/APC (in genere con un corpo connettore verde). Non tentare di accoppiare con connettori MPO-12/UPC con corpo blu.
• Condizioni ambientali: Funzionare e conservare entro gli intervalli di temperatura specificati (da -40°C a +85°C di stoccaggio, da 0°C a +70°C di funzionamento) e umidità (da 10% a 85% senza condensa).
• Sicurezza dell'installazione: Sebbene il cavo stesso non sia sensibile alle ESD, i ricetrasmettitori a cui si collega lo sono. Utilizzare sempre un cinturino da polso ESD quando si maneggiano ricetrasmettitori e cavi durante l'installazione.
• Sollecitazione meccanica: Evitare di schiacciare, pizzicare o sottoporre il cavo a un carico di trazione eccessivo. Utilizzare i cable manager per il supporto.
• Certificazione: Per i documenti di certificazione normativa ufficiali (CE, FCC, ecc.), richiedere il file zip di certificazione al proprio FAE NVIDIA o al nostro team di supporto. Questa specifica soluzione DAC ad alta velocità è progettata per ambienti di data center commerciali.
