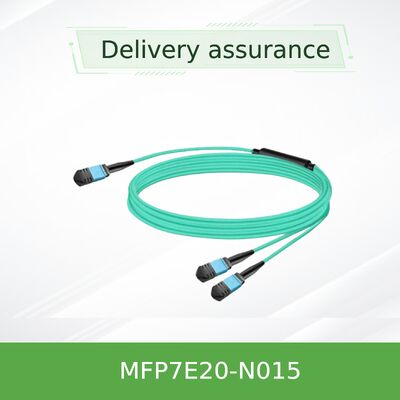

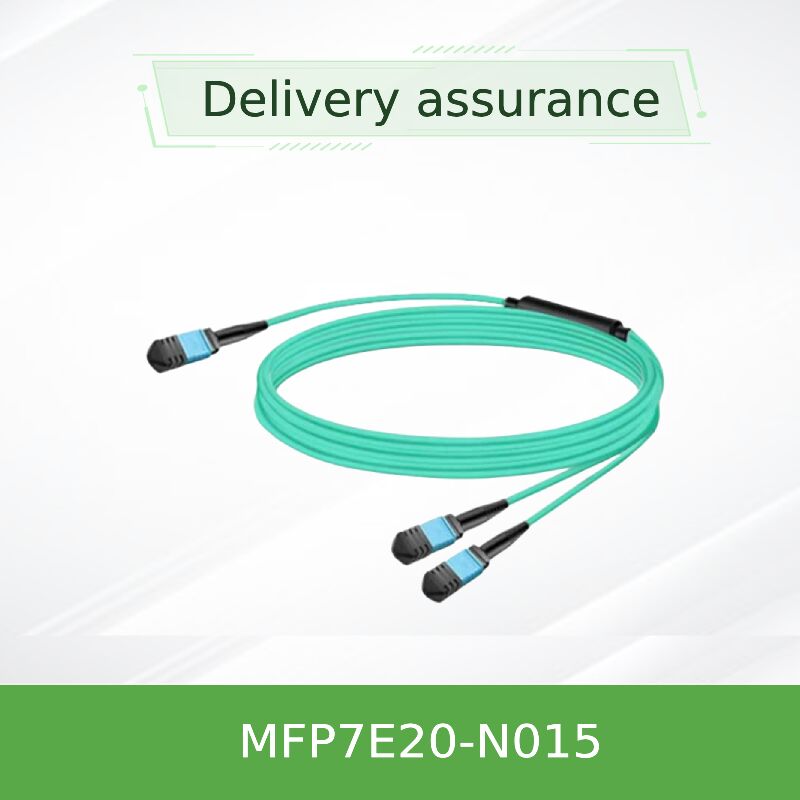

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Fiber Splitter Cable per la connettività breakout del data center 400G/NDR
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MFP7E20-N015 | Forma materiale: | Filo rotondo |
|---|---|---|---|
| Consentito resistenza alla trazione: | 1000N <10000n | Certificazione: | RoHS, CE, ISO9001, VDE, CCC |
| Materiale di guaina: | PVC | Lunghezza: | 15m |
| Velocità dati: | 400 GB/s | Origine: | India / Israele / Cina |
| Evidenziare: | NVIDIA 15m MPO cablo splitter a fibra,Cavo di rottura per data center 400G,Splitter per fibre NDR con garanzia |
||
Descrizione di prodotto
Ottimizzare la densità delle porte di rete ad alta velocità con la NVIDIAMFP7E20-N015, un cavo a splitter ottico passivo di 15 metri. Questa soluzione divide in modo efficiente una singola interfaccia OSFP Twin-Port capace di 800G in due collegamenti 400G indipendenti,connessione diretta a dispositivi come gli adattatori di rete NVIDIA ConnectX-7 e le DPU BlueField-3Dotato di connettori MPO-12/APC a basse perdite, una giacca LSZH flessibile e un design incrociato di tipo B, fornisce affidabile,connettività ad alte prestazioni per ambienti di data center InfiniBand con 400GbE e NDR.
L'NVIDIA MFP7E20-N015 è un cavo in fibra ottica multimodo terminato in fabbrica progettato per architetture di rete ad alta densità e larghezza di banda.che consente a una singola porta di commutazione ad alta radice di servire due endpoint a valleQuesto è essenziale per la costruzione di reti di spina dorsale economiche e scalabili, cluster AI / ML e backbone di archiviazione in cui è fondamentale massimizzare l'utilità delle porte di commutazione.Il cavo fa parte di un ecosistema certificato per le soluzioni di rete ad alte prestazioni di NVIDIA.
- Configurazione di fuga:1xMPO-12 a 2xMPO-12 topologia splitter per la moltiplicazione delle porte.
- Supporto ad alta velocità:Progettato per protocolli 400 Gigabit Ethernet e NDR (400G) InfiniBand.
- Connettori Premium:I connettori MPO-12 con 8° angolo di contatto fisico (APC) sono lucidati per ridurre al minimo il riflesso ottico (≥35 dB RL).
- Cavi di attacco diretto:Implementa una mappa di fibra di tipo B (incrociata), che consente una connessione diretta tra trasmettitori.
- Costruzioni durevoli e sicure:Dispone di una giacca LSZH-OFNR flessibile, di colore acquatico, ignifuga e a basso livello di fumo.
- Assicurazione della qualità:Prodotto in conformità alle norme IEC 61754-7 e Telcordia GR-1435 garantendo l'affidabilità.
Questo cavo integra tecnologie ottiche e meccaniche collaudate per garantire l'interoperabilità e le prestazioni:
- Fibra:50/125μm OM4 Multimodo (per lunghezza di 15 m)
- Collegamento:MPO-12 secondo la IEC 61754-7
- In polacco:APC (contatto fisico angolare)
- Topologia:Tipo B (incrociato)
- Perdita di inserimento:≤ 0,356 dB (per formula: 0,35 + 0,0004*L)
- Perdita di rendimento:≥ 35 dB
- Portata massima del canale:Fino a 50 m (con pannelli a patch)
- Temperatura di funzionamento:0°C a 70°C
- Sicurezza laser:Classe 1 (IEC 60825-1, CDRH)
- Classificazione della giacca:LSZH (Low Smoke Zero Halogen), OFNR
- EMC/sicurezza:CE, FCC classe A, cTUVus
- Supporto al protocollo:Ethernet, InfiniBand, NVLink
Il cavo funziona come un splitter ottico passivo. Il singolo connettore MPO "root" si collega con un trasmettitore OSFP Twin-Port in uno switch (ad esempio, NVIDIA MMA4Z00-NS).Questo trasmettitore presenta un segnale complessivo di 800G su 8 corsie otticheAll'interno dell'assemblaggio del cavo, queste 8 fibre attive sono fisicamente suddivise in due gruppi distinti di 4 fibre ciascuno.Queste estremità di foglia si collegano agli trasmettitori standard a singola porta 400G OSFP o QSFP112 ospitati in server o apparecchi di archiviazione. ilCavi incrociati di tipo Bè critico: garantisce che la corsia di trasmissione (Tx) dal pin 1 sul ricevitore di commutazione sia correttamente allineata con la corsia di ricezione (Rx) sul pin 12 del ricevitore di server e viceversa,che consentono una comunicazione full-duplex senza moduli di interconnessione esterna.
- Aggregazione del Data Center:Connessione di switch di spina dorsale/aggregazione ad alta capacità (con porte 800G) a più switch top-of-rack (ToR) o server ad alte prestazioni.
- AI e calcolo ad alte prestazioni:Fornire una connettività densa da switch di rete a nodi di calcolo dotati di 400Gschede di rete(come ConnectX-7) nei cluster GPU per l'addestramento e la simulazione distribuiti.
- Reti iperconvergenti e di archiviazioneFacilitare collegamenti ad alta larghezza di banda per le implementazioni NVMe-over-Fabrics (NVMe-oF) tra array di archiviazione e server di calcolo.
- Infrastruttura cloud:Implementazione in ambienti iperscali per ottimizzare il costo per porta e la densità di cablaggio all'interno dei rack.
- Connettività della scheda di interfaccia di rete:Permette a una singola porta di connessione di connettersi a due server, ciascuno con un alto rendimentoCarta NIC, raddoppiando effettivamente la densità di connessione.
| Categoria dei parametri | Specifica dettagliata per MFP7E20-N015 |
|---|---|
| Identificazione del prodotto | NVIDIA MFP7E20-N015 |
| Funzione e topologia del cavo | Passive 1:2 Splitter, da 1xMPO-12/APC a 2xMPO-12/APC |
| Lunghezza totale | 15.0 metri (tolleranza: +0.3m / -0m) |
| Specifica della fibra | 50/125 μm Multimodo a indice graduale, OM4 |
| Conteggio delle fibre attive | 8 fibre (4 trasmettono, 4 ricevono) |
| Tipo di connettore e lucidatura | MPO-12, contatto fisico angolare femminile (APC) |
| Schema di cablaggio | Tipo B (incrociato) |
| Diametro del cavo | 30,0 mm ± 0,2 mm |
| Materiale e colore della giacca | Alogen zero a basso fumo (LSZH), classificato OFNR, Aqua |
| Raggio minimo di piegatura | 30 mm (1.2 pollici) |
| Temperatura di funzionamento | 0°C a 70°C |
| Temperatura di conservazione | -40°C a 85°C |
| Intervallo di umidità | RH da 10% a 85% (non condensante) |
| Trasmettitori compatibili | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
Altre lunghezze disponibili nella serie MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Massimizzazione dell'efficienza portuale:raddoppia il numero di connessioni server per porta di commutazione rispetto al cablaggio standard, riducendo i costi per porta e migliorando la densità dei rack.
- Integrità del segnale garantita:I connettori APC terminati in fabbrica assicurano una consistente bassa perdita di inserimento e una elevata perdita di ritorno, fondamentali per un funzionamento privo di errori nei collegamenti 400G basati su PAM4.
- Assicurazione degli ecosistemi:Come componente NVIDIA genuino, è testato e convalidato per l'interoperabilità senza soluzione di continuità all'interno dell'ecosistema di rete NVIDIA, inclusi switch, transceiver eschede di rete.
- Pronta per l'installazione:Fornite con tappi protettivi contro la polvere e non richiedono la terminazione sul campo, consentendo un'implementazione rapida e priva di errori.
- Profil di sicurezza migliorato:Il materiale della giacca LSZH migliora la sicurezza negli ambienti chiusi dei data center riducendo le emissioni di fumo tossico in scenari di incendio.
- Garanzia del prodotto:Questo cavo è coperto dalla garanzia standard di NVIDIA per i componenti ottici passivi.
- Inventario e logistica:Manteniamo in magazzino il MFP7E20-N015 per una rapida esecuzione degli ordini e una consegna affidabile.
- Consultazione tecnica:Il nostro team fornisce una guida tecnica pre-vendita sulla selezione dei cavi, sulla compatibilità e sulla progettazione della rete per la vostra infrastruttura 400G/NDR.
- Supporto post-vendita:È disponibile assistenza per le migliori pratiche di installazione e la risoluzione dei problemi di connettività.
D: Posso usare una foglia di questo cavo splitter ora e collegare la seconda lateralmente?
R: Sì, il design lo consente. Si può collegare immediatamente un server e lasciare l'altro connettore a foglia protetto con il suo tappo di polvere fino a quando il secondo server non è pronto.Assicurarsi che il ricevitore collegato sul lato dell'interruttore supporta il collegamento in arrivo con un solo percorso attivo, che è tipicamente il caso.
D: Questo cavo è compatibile con i ricevitori 200G QSFP56?
R: I connettori fisici del cavo (MPO-12/APC) sono compatibili se il trasmettitore QSFP56 utilizza un contenitore MPO-12/APC e è progettato per 200G-SR4 o operazioni multimode simili.la funzione splitter è ottimizzata per la rottura di un segnale 800G/400GPer una connessione nativa 200G, un cavo duplex non splitter è generalmente più appropriato.
D: Come pulisco i connettori MPO su questo cavo?
R: utilizzare uno strumento o una cassetta di pulizia per i connettori MPO dedicati e privi di peli; non usare mai solo aria compressa, in quanto può spingere i contaminanti ulteriormente nella ferrule.Inserire delicatamente lo strumento di pulizia nella faccia finale del connettore, pulire e ispezionare con un microscopio a fibra prima dell'accoppiamento.
D: Cosa succede se accidentalmente lo collegho a una porta MPO-UPC?
A:Non forzare la connessione.I connettori MPO-APC e MPO-UPC hanno diverse chiavi fisiche e angolazioni di lucidatura.Il tentativo di accoppiarli può causare danni fisici permanenti alle estremità della ferrule in ceramica sia sul cavo che sul trasmettitore, con conseguente elevata perdita ottica e necessità di sostituzione.
- Verifica della compatibilità:Prima dell'installazione, verificare che tutti i ricevitori e i pannelli di patch nel collegamento siano progettati perMPO-12/APCconnettori, non UPC.
- Pulizia preinstallazione:Ispezionare e pulire sempre le ferrule del connettore del cavo e i recipienti del trasmettitore con strumenti approvati prima dell'accoppiamento per evitare guasti correlati alla contaminazione.
- Gestione del raggio di curva:Durante il percorso, evitare curve taglienti o piegature.30 mm (1.2 pollici)in tutti i punti lungo il cavo per evitare perdite o rotture di fibre da microband.
- Limiti ambientali:Non installare o utilizzare il cavo in ambienti al di fuori dei limiti di temperatura (0°C a 70°C) e di umidità (10% a 85% RH) specificati.
- Corretto inserimento/rimozione:Per inserire e estrarre il dispositivo, utilizzare il meccanismo di chiusura push-pull sul guscio del connettore, senza tirare mai direttamente sulla giacca del cavo per scollegarlo, poiché ciò può danneggiare le fibre interne.
- Consapevolezza della DSE:Se il cavo stesso non è sensibile agli ESD, i ricevitori a cui si collega lo sono.le superfici di lavoro a terra) quando si gestiscono i ricevitori durante l'installazione del cavo.
