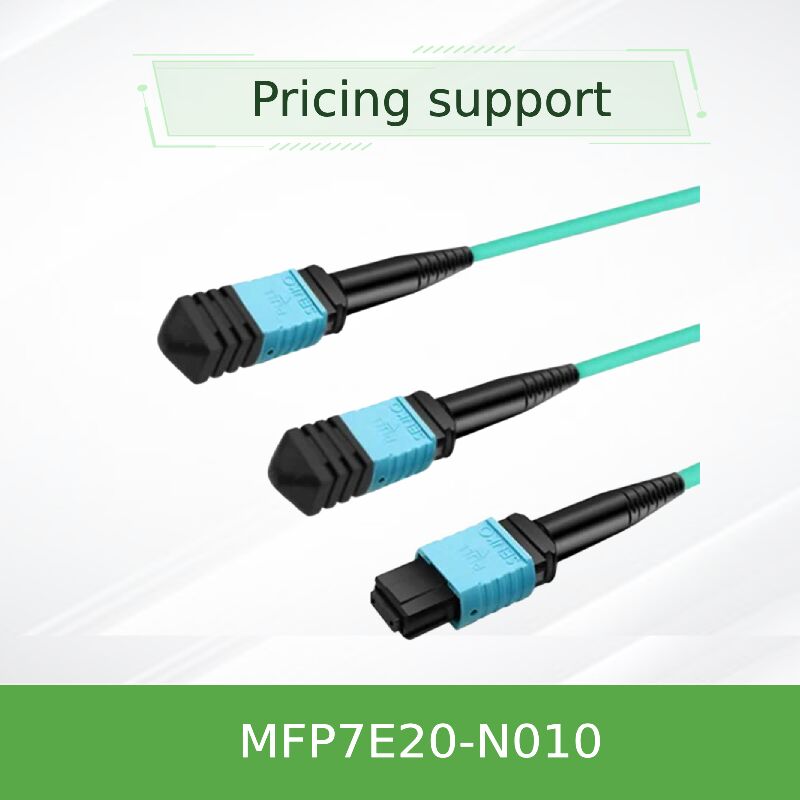

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable 400G NDR/Ethernet Crossover di tipo B per switch OSFP
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MFP7E20-N010 | Forma materiale: | Filo rotondo |
|---|---|---|---|
| Consentito resistenza alla trazione: | 1000N <10000n | Certificazione: | RoHS, CE, ISO9001, VDE, CCC |
| Materiale di guaina: | PVC | Lunghezza: | 10m |
| Velocità dati: | 400 GB/s | Origine: | India / Israele / Cina |
| Evidenziare: | NVIDIA 10m cavo a fibra multimodo,Cavo a fibra MPO-12 Ethernet 400G,Cavo in fibra crosover OSFP |
||
Descrizione di prodotto
NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable
400G NDR/Ethernet Crossover di tipo B per switch OSFP
Vantaggi critici per le prestazioni
- Ottimizzato per le reti NDR 400G:Progettato per fornire la massima larghezza di banda per le infrastrutture 400GbE e NDR InfiniBand di prossima generazione
- Integrità del segnale superiore:I connettori MPO-12/APC con lucidatura ad angolo di 8 gradi raggiungono una perdita di ritorno elevata (≥35 dB)
- Progettazione del crossover plug-and-play:Il cavo di tipo B terminato in fabbrica consente la connessione diretta tra trasmettitori e ricevitori
- Costruzioni durevoli e sicure:Giubbotto LSZH flessibile di colore acquatico con protezione riser-rated (OFNR)
- Certificato di compatibilità con gli ecosistemi:Completamente testato per l'ecosistema NVIDIA Mellanox, inclusi gli switch e le soluzioni ConnectX-7
Visualizzazione del prodotto
L'NVIDIA MFP7E20-N010 è un cavo in fibra ottica passivo multimodo di 10 metri con connettori MPO-12/APC configurati come crossover di tipo B.Progettato appositamente per collegare i ricevitori 400G NDR ed Ethernet negli switch moderni, adattatori di rete e DPU.
Caratteristiche principali del prodotto
- Interfaccia:Doppia MPO-12/APC (femminile), connettori lucidati ad angolo
- Lunghezza del cavo:10 metri
- Specificità della fibra:50/125 μm Multimode OM4 (Aqua jacket)
- Canali attivi:8 fibre (4 per trasmettere, 4 per ricevere)
- Schema del cablaggio:Tipo B (crossover)
- Performance ottica:Perdite di inserimento ≤ 0,354 dB; Perdite di ritorno ≥ 35 dB
- Costruzione fisica:30,0 mm di diametro, raggio minimo di curva di 30 mm
Norme tecniche e conformità
L'ingegneria ottica avanzata garantisce prestazioni in ambienti impegnativi con connettori MPO-12/APC che riducono al minimo la riflettività a velocità 400G.
- Standard del connettore:IEC 61754-7 (famiglia MPO)
- Performance e affidabilità:Telcordia GR-1435
- Sicurezza laser:Classe I secondo IEC 60825-1 e FDA 21 CFR 1040
- Omologazioni di sicurezza:Sistema CB, cTUVus, marchio CE
- Conformità EMC:CE, FCC classe A, ICES-003, VCCI
Principio operativo
La topologia crossover di tipo B garantisce che i laser di trasmissione (Tx) da un trasmettitore ricevente si allineino perfettamente con i fotodettori di ricezione (Rx) sul dispositivo collegato.La luce riflessa dalla sorgente è diffusa dalla lucidatura APC, preservando la chiarezza del segnale.
Scenari di distribuzione primari
- Connettività intra-rack:Interconnessione di switch top-of-rack o collegamento di switch a server ad alte prestazioni
- Cluster di calcolo ad alta densità:Formazione di tessuto tra server GPU e switch NVLink in ambienti AI/HPC
- Reti di area di archiviazione (SAN):Collegamento di matrici di archiviazione a tessuti di commutazione in archiviazione flash
- Aggregazione del bordo di rete:Rack consolidati al bordo della rete che richiedono prestazioni 400G
Specificità dettagliate
| Parametro | Specificità |
|---|---|
| Modello di prodotto | MFP7E20-N010 |
| Descrizione | MPO12/APC a MPO12/APC, cavo a fibra multi-modo |
| Distanze | 10 metri |
| Tipo di fibra / colore della giacca | OM4 Multimode / Aqua |
| Tipo di connettore | MPO-12, angled polish (APC), femmina |
| Supporto per la velocità massima dei dati | 400 Gb/s per porta (NDR/400GbE) |
| Perdita di inserimento (massimo) | ≤ 0,354 dB |
| Perdita di ritorno (min) | ≥ 35 dB |
Varianti di lunghezza disponibili
| Numero della parte d'ordine | Distanze | Meglio per |
|---|---|---|
| MFP7E20-N003 | 3 metri | Ultra-corto raggio, all'interno dello stesso telaio |
| MFP7E20-N010 | 10 metri | Connessioni intra-rack e connessioni adiacenti |
| MFP7E20-N020 | 20 metri | Portata estesa all'interno della riga |
| MFP7E20-N030 | 30 metri | Portata massima OM4 per 400G NDR |
Vantaggi competitivi
- Ottimizzato per l'ecosistema NDR:Specificamente sintonizzato e testato per la piattaforma NDR di NVIDIA
- Qualità ottica superiore:La lucidatura APC fornisce una perdita di ritorno superiore rispetto ai connettori UPC
- Affidabilità pronta per l'impiego:Fabbrica testata con metriche di prestazione verificate
- Progettazione a prova di futuro:Supporta gli attuali standard 400G e i futuri progressi di velocità
- Miglioramento della sicurezza dei data center:La giacca LSZH limita le emissioni di fumo tossico in caso di incendio
Servizio e supporto
La struttura di supporto completa garantisce il successo della distribuzione con la garanzia standard NVIDIA, la spedizione rapida da un ampio inventario e l'esperienza tecnica dedicata.
Domande frequenti
Posso utilizzare questo cavo per collegare una porta di commutazione 400G OSFP a due porte di server 200G QSFP56 separate?
No, questo è un cavo punto-punto, per le configurazioni breakout sono necessari cavi MPO-to-2xQSFP56.
No, questo è un cavo punto-punto, per le configurazioni breakout sono necessari cavi MPO-to-2xQSFP56.
È necessario pulire i connettori prima dell'installazione?
L'inquinamento e' la causa principale dei guasti del collegamento ottico.
L'inquinamento e' la causa principale dei guasti del collegamento ottico.
Linee guida per l'installazione e la manipolazione
Nota:Il rispetto di queste precauzioni garantisce prestazioni ottimali e longevità.
- Verifica della compatibilità:Confirmare che i ricevitori utilizzano le interfacce MPO-12/APC
- Limiti ambientali:Funzionamento nell'intervallo di temperatura da 0°C a 70°C
- Gestione del raggio di curva:Non piegare mai più stretto di un raggio di 30 mm
- Consapevolezza della DSE:Utilizzare la cinghia per polso ESD quando si gestiscono i ricevitori
- Uso regolamentare:Dispositivo digitale di classe A destinato a impostazioni commerciali
