NETCONNECT Categoria 6 pannello di patch non blindato 1U montato su rack 24 porte ANSI/TIA-568.2-D conforme IEEE 802.3bt Compatibile
Dettagli:
| Marca: | Commscope |
| Numero di modello: | 760237024 |
| Documento: | 760237024 _ .pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | scatola |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Stile del pannello: | Dritto | Variazione della resistenza al contatto: | 6 |
|---|---|---|---|
| Tipo di cavo: | Non schermato | Colore: | Nero |
| Tipo di conduttore: | Solido | Incagliato | Moduli, quantità: | 4 |
| Evidenziare: | Pannello patch montabile su rack 1U,Pannello Modulo di Distribuzione Conforme ANSI/TIA-568.2-D,Patch Panel di Rete Compatibile IEEE 802.3bt |
||
Descrizione di prodotto

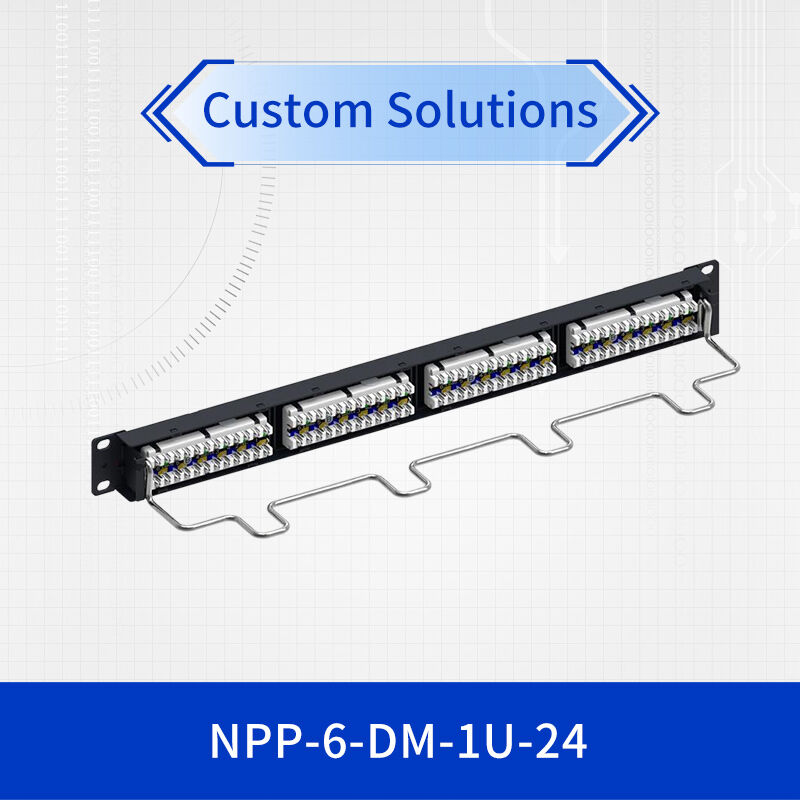

NETCONNECT Categoria 6 Pannello del modulo di distribuzione non blindato, 1U, porta 24
Visualizzazione del prodotto
Il NETCONNECT rappresenta un pannello di patch non blindato di alta prestazione di categoria 6 progettato per moderni ambienti di rete aziendale.Questo modulo di distribuzione 1U montabile su rack offre 24 porte di connettività affidabile ottimizzando l'utilizzo dello spazio rackProgettato per soddisfare gli standard rigorosi del settore, questo pannello di patch garantisce prestazioni costanti per applicazioni di distribuzione di dati e di energia.
Caratteristiche e vantaggi principali
Progettazione ad alta densità
24 porte in un unico spazio di 1U massimizzano l'efficienza del rack mantenendo l'accessibilità per la gestione dei cavi.
Compatibilità universale
Supporta sia conduttori solidi che con fili da 22-24 AWG, accogliendo vari tipi di cavi.
Maggiore durata
Per 750+ cicli di inserimento con contatti nichelati per un'affidabilità a lungo termine.
Alimentazione Ethernet pronta
Completamente conforme alla norma IEEE 802.3bt (Tipo 4) per applicazioni PoE ad alta potenza.
Specifiche tecniche
| Specificità | Dettagli |
|---|---|
| Tipo di prodotto | Pannello del modulo di distribuzione non blindato, categoria 6 |
| Configurazione della porta | 24 porte, 1U di spazio per scaffalature |
| Rispetto delle norme | ANSI/TIA-568.2-D, ISO/IEC 11801 Classe E |
| Tipo di risoluzione | IDC (connessione di spostamento di isolamento) |
| Schemi di cablaggio | T568A e T568B |
| Cavo compatibile | 22-24 AWG, solidi o stratificati |
| Dimensioni (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Temperatura di funzionamento | -10°C a +60°C (14°F a 140°F) |
| Durata di vita dell'inserimento | 750+ cicli minimo |
| Compliance del PoE | IEEE 802.3bt (Tipo 4) compatibile |
Specifiche di prestazione
| Parametro | Specificità |
|---|---|
| tensione di resistenza dielettrica (contatto a contatto) | 1,000 Vac @ 60 Hz |
| tensione di resistenza dielettrica (superficie conduttiva) | 1,500 Vac @ 60 Hz |
| Resistenza all'isolamento | 500 MΩ minimo |
| Classificazione attuale | 1.5 A @ 20°C (68°F) |
| Forza di ritenuta della spina | 133 N (29,9 lbf) minimo |
Applicazioni raccomandate
- Infrastruttura di rete aziendale:Ideale per sistemi di distribuzione principale e di distribuzione intermedia in ambienti aziendali
- Impieghi di data center:Adatto per la patch di server room e data center con requisiti di alta densità
- Reti abilitate al PoE:Supporta applicazioni Power over Ethernet tra cui telecamere IP, access point e telefoni VoIP

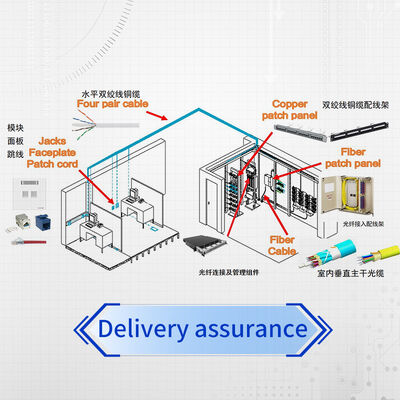

- Sistemi di cablaggio strutturati:Perfetto per gli impianti di cablaggio strutturato conformi alla TIA-568
- Reti edilizie commerciali:Progettato per edifici per uffici, strutture educative e ambienti sanitari
Caratteristiche di installazione e progettazione
Questo pannello di patch di categoria 6 presenta un design rettilineo con gestione integrata dei cavi, che facilita l'installazione organizzata in rack standard da 19 pollici.La costruzione termoplastica ignifuga garantisce la durataIl pannello supporta sia gli schemi di cablaggio T568A che T568B, offrendo flessibilità per varie esigenze di installazione.
Conformità e certificazioni
- Classificazione di infiammabilità UL 94 V-0
- RoHS, UK RoHS e Cina RoHS Conforme
- Conformità REACH SVHC
- ISO 9001:2015 Sistema di gestione della qualità
- RCM Compliant (Sicurezza elettrica e telecomunicazioni)
Domande frequenti
Quali tipi di cavi sono compatibili con questo pannello?
Questo modulo di distribuzione non blindato supporta conduttori solidi e stratificati che vanno da 22-24 AWG, con diametri di cavo tra 0,762 mm (0,03 pollici) e 1,168 mm (0,046 pollici).
Questo pannello di patch supporta le applicazioni Power over Ethernet?
Sì, questo pannello di patch di categoria 6 è pienamente conforme alle raccomandazioni IEEE 802.3bt (Tipo 4) per la fornitura di energia in sicurezza tramite cablaggio LAN quando installato secondo gli standard del settore.
Qual è la durata di vita prevista di questo cerotto?
Il pannello è destinato ad un minimo di 750 cicli di inserimento con prese conformi alla norma IEC 60603-7, garantendo un'affidabilità a lungo termine in ambienti spesso riconfigurati.
Nota di installazione
- Assicurare un adeguato sollievo della tensione del cavo per mantenere l'integrità della terminazione
- Seguire le raccomandazioni del produttore per la gestione del raggio di curva e del cavo
- Verificare la compatibilità con l'infrastruttura di cablaggio esistente prima dell'installazione
- Mantenere un intervallo di temperatura di funzionamento adeguato per prestazioni ottimali
- Utilizzare strumenti di terminazione adeguati per garantire connessioni IDC affidabili
