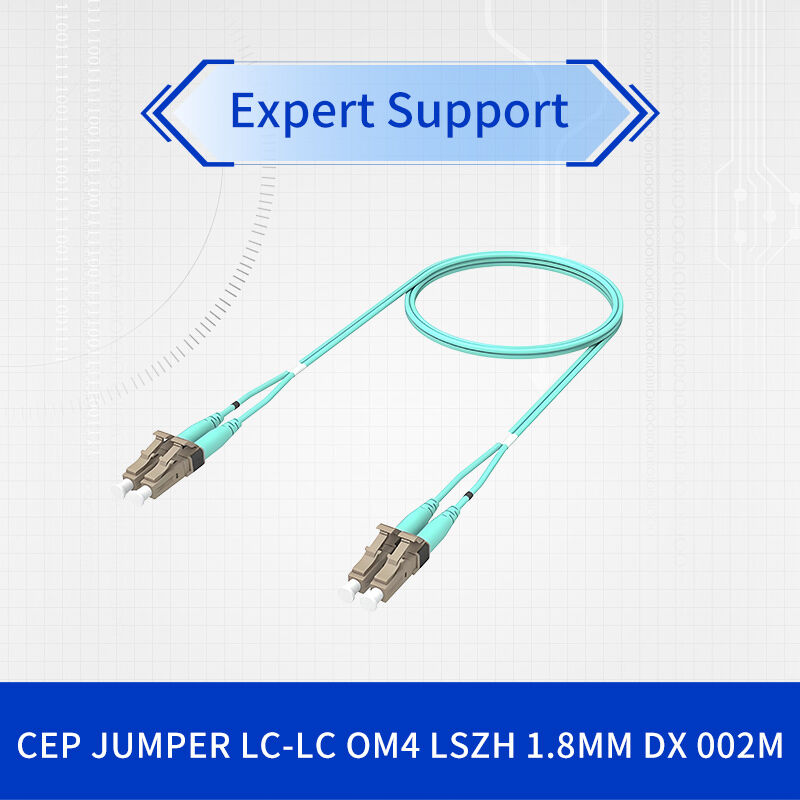

Cavo patch in fibra ottica duplex CommScope OM4 LC-LC, 50/125μm Multimode, Aqua, Guaina LSZH, 1.8mm
Dettagli:
| Marca: | Commscope |
| Numero di modello: | CEP-LCLC-L40B002M |
| Documento: | CEP-LCLC-L40B.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | scatola |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Interfaccia, connettore A: | LC/UPC | Caratteristiche dell'interfaccia, connettore A: | Duplice x |
|---|---|---|---|
| Connettore, connettore B: | LC/UPC | Caratteristiche dell'interfaccia, connettore B: | Duplice x |
| Colore della guaina: | Verde acqua | Core totali, numero: | 2 |
| Evidenziare: | Cavo patch in fibra ottica OM4 CommScope,Cavo in fibra ottica multimode duplex LC-LC,Cavo in fibra ottica 50/125μm LSZH |
||
Descrizione di prodotto
Cavo patch in fibra ottica duplex OM4 LC-LC CommScope, 50/125μm Multimode, Aqua, Guaina LSZH, 1,8 mm
Soluzione in fibra multimode ad alte prestazioni
Il cavo patch in fibra ottica duplex OM4 LC-LC di CommScope offre prestazioni eccezionali per data center e reti aziendali ad alta velocità. Questo cavo patch in fibra ottica multimode premium presenta una connettività a bassa perdita e una resistenza superiore alla flessione per garantire una trasmissione del segnale affidabile in ambienti esigenti.
Vantaggi principali
- Ottimizzato per applicazioni Ethernet 40G e 100G
- Connettori duplex LC reversibili sul campo per una facile gestione della polarità
- Guaina a basso fumo zero alogeni (LSZH) per una maggiore sicurezza
- Terminato in fabbrica e testato al 100% per prestazioni garantite
- La tecnologia della fibra resistente alla flessione riduce al minimo il degrado del segnale
Panoramica del prodotto
Il cavo patch in fibra ottica duplex OM4 LC-LC di CommScope rappresenta l'ultima tecnologia in fibra multimode, progettata per supportare applicazioni ad alta larghezza di banda nei moderni data center e nelle reti aziendali. Questo cavo patch in fibra LC-LC multimode utilizza fibra resistente alla flessione da 50/125μm che supera gli standard di settore per prestazioni e affidabilità ottiche.
Caratteristiche principali
- Connettori duplex LC/UPC su entrambe le estremità
- Guaina verde acqua per una facile identificazione OM4
- Guaina del cavo LSZH da 1,8 mm di diametro
- Disponibile in lunghezze da 1 a 30 metri
- Design Zipcord per una facile separazione e gestione
- Conforme agli standard TIA/EIA-568-C.3 e ISO/IEC 11801
Tecnologia e standard
Questo cavo patch in fibra ottica multimode incorpora una tecnologia avanzata in fibra ottica che soddisfa i rigorosi standard internazionali. Il prodotto è conforme alle specifiche TIA/EIA-568-C.3 e ISO/IEC 11801, garantendo l'interoperabilità con l'infrastruttura di rete esistente. Il cavo patch in fibra OM4 LC-LC presenta capacità di larghezza di banda migliorate che supportano i requisiti di trasmissione dati ad alta velocità.
Principio di funzionamento

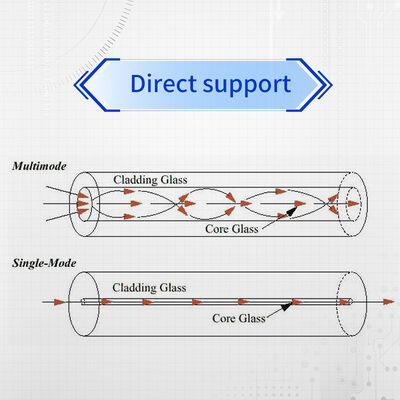

I cavi patch in fibra ottica trasmettono dati utilizzando impulsi di luce attraverso fibre di vetro o plastica. Il cavo patch in fibra LC-LC multimode utilizza percorsi di luce multipli (modalità) per trasportare informazioni, rendendolo ideale per applicazioni a breve e media distanza. I connettori LC forniscono un allineamento preciso dei nuclei delle fibre, riducendo al minimo la perdita di inserzione e la riflessione posteriore per un'integrità ottimale del segnale.
Applicazioni
- Interconnessioni e cross-connect dei data center
- Connessioni da server a switch
- Reti di area di archiviazione (SAN)
- Infrastruttura di telecomunicazioni
- Connessioni dorsali di rete aziendale
- Ambienti di calcolo ad alte prestazioni
Specifiche tecniche
| Parametro | Specifiche |
|---|---|
| Codice prodotto | CEP1CLC140B |
| Tipo di fibra | OM4 Multimode, 50/125μm |
| Connettori | LC/UPC a LC/UPC Duplex |
| Guaina del cavo | LSZH, diametro 1,8 mm |
| Attenuazione | ≤3,0 dB/km @ 850nm ≤1,0 dB/km @ 1300nm |
| Temperatura di esercizio | -10°C a +60°C |
| Prestazioni di curvatura | Raggio di 15 mm: ≤0,10 dB @850nm Raggio di 7,5 mm: ≤0,20 dB @850nm |
| Conformità | China RoHS, ISO 9001:2015, RoHS |
Guida alla selezione
| Numero modello | Lunghezza | Colore | Applicazione |
|---|---|---|---|
| CEP1CLC140B003M | 3 metri | Verde acqua | Connessioni rack |
| CEP1CLC140B005M | 5 metri | Verde acqua | Cross-Connect |
| CEP1CLC140B010M | 10 metri | Verde acqua | Corsia del data center |
| CEP1CLC140B020M | 20 metri | Verde acqua | Tratte più lunghe |
Vantaggi competitivi
- Prestazioni di curvatura superiori: Il design avanzato della fibra mantiene l'integrità del segnale anche in scenari di curvatura stretta
- Connettori reversibili sul campo: Facile inversione della polarità senza strumenti speciali
- Maggiore sicurezza: La guaina LSZH riduce le emissioni tossiche in caso di incendio
- Garanzia di qualità: Testato al 100% in fabbrica con risultati dei test individuali
- Design a prova di futuro: Supporta le reti ad alta velocità attuali e di prossima generazione
Assistenza e supporto
Tutti i cavi patch in fibra ottica CommScope sono supportati da un supporto tecnico e un servizio completi. Ogni cavo patch in fibra LC-LC multimode è sottoposto a rigorosi processi di controllo qualità e viene spedito con risultati dei test individuali. La nostra rete di supporto globale garantisce un'assistenza tempestiva per le sfide di installazione e integrazione.
Domande frequenti
Qual è la velocità dati massima supportata da questo cavo patch OM4?
Questo cavo patch in fibra ottica multimode supporta velocità dati fino a 100 Gbps a distanze fino a 150 metri utilizzando ricetrasmettitori appropriati, rendendolo ideale per applicazioni Ethernet 40G e 100G.
Posso cambiare la polarità dei connettori LC sul campo?
Sì, i connettori LC duplex sono progettati per una facile inversione della polarità sul campo senza strumenti speciali, offrendo flessibilità durante l'installazione e la manutenzione.
Cosa significa la designazione della guaina LSZH?
LSZH sta per Low Smoke Zero Halogen, che indica che la guaina del cavo produce fumo minimo e nessun gas alogenato se esposta al fuoco, migliorando la sicurezza in spazi chiusi.
I risultati dei test sono inclusi con ogni cavo patch?
Sì, ogni cavo patch in fibra LC-LC multimode è testato al 100% in fabbrica e i singoli dati di test sulla perdita di inserzione vengono forniti con ogni unità confezionata.
Qual è il raggio di curvatura minimo per questo cavo?
Il cavo mantiene prestazioni eccellenti con un raggio di curvatura fino a 7,5 mm, con una variazione di attenuazione inferiore a 0,20 dB a 850 nm.
Linee guida per l'installazione e la manipolazione
- Utilizzare sempre una corretta gestione dei cavi per evitare curve strette al di sotto del raggio minimo
- Tenere i cappucci antipolvere sui connettori quando non in uso per evitare la contaminazione
- Evitare una tensione eccessiva durante l'installazione: la forza di trazione massima non deve superare i 25 libbre
- Assicurarsi che i connettori siano puliti prima dell'accoppiamento utilizzando strumenti di pulizia in fibra ottica appropriati
- Conservare in un ambiente fresco e asciutto, lontano dalla luce solare diretta quando non in uso
- Verificare la compatibilità con le apparecchiature e i ricetrasmettitori esistenti prima dell'implementazione
