Cavo in fibra multimodale MPO-12/APC NVIDIA MFP7E10-N005 5m 400G InfiniBand NDR & Ethernet
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E10-N005 (980-9I73V-000005) |
| Documento: | MFP7E10-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Numero parte: | MFP7E10-N005 (980-9I73V-000005) | Tipo di cavo: | Cavo a fibra multi-modo |
|---|---|---|---|
| Tipo di fibra: | OM4, 50/125 µm | Lunghezza: | 5 m |
| Connettori: | MPO-12/APC (femmina) | Velocità dati: | Fino a 400 Gbps |
| Evidenziare: | 400G Multimode Fiber Cable,MPO-12/APC Multimode Fiber Cable |
||
Descrizione di prodotto

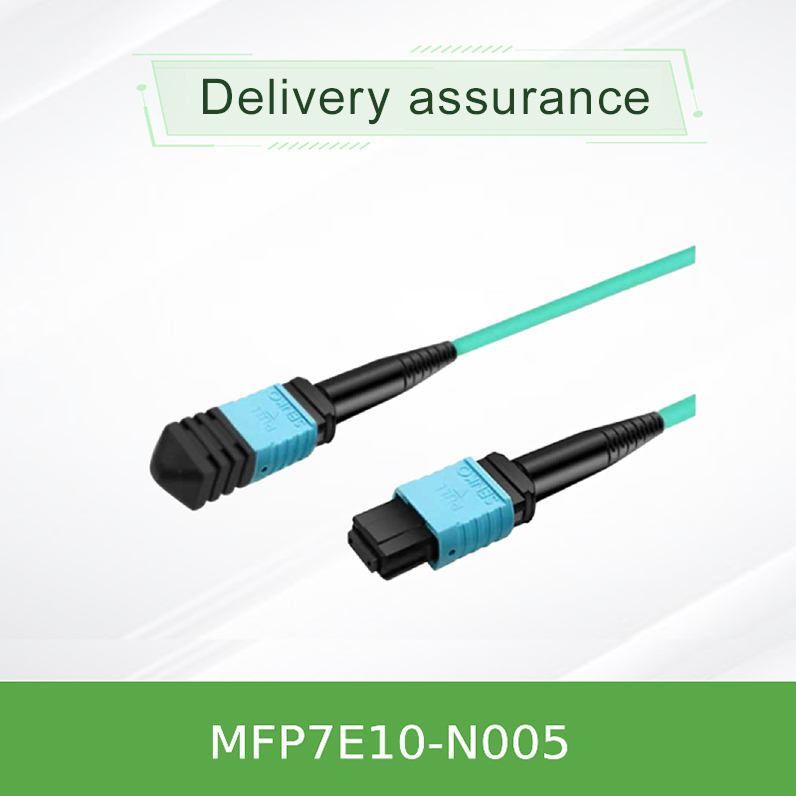

NVIDIA MFP7E10-N005 Cavo a fibra multi-modo
L'NVIDIA MFP7E10-N005 è un cavo a fibra ottica multimodo ad alte prestazioni di 5 metri progettato per l'infrastruttura di data center di prossima generazione.scheda di retela soluzione di connettività supporta sistemi InfiniBand ed Ethernet da 400 Gb/s,fornire un'affidabile trasmissione dati ad alta velocità per ambienti informatici impegnativi in cui sono richieste connessioni a portata ridotta.
Caratteristiche chiave
- Connettori MPO-12/APC a MPO-12/APC con 8 fibre attive
- Supporta i protocolli 400G InfiniBand NDR ed Ethernet
- 30 metri di portata massima con fibra multimodo OM3
- Basse perdite di inserimento (≤ 0,352 dB) e alte perdite di ritorno (≥ 35 dB)
- Giacca LSZH (Low Smoke Zero Halogen) per una maggiore sicurezza
- Topologia di tipo B incrociata per la connettività diretta dei ricevitori
- Compatto di 5 metri di lunghezza ideale per collegamenti a livello di rack
Tecnologia e norme
Il MFP7E10-N005scheda di reteIl cavo compatibile implementa connettori MPO-12/APC con estremità lucide ad angolo di 8 gradi per ridurre al minimo i riflessi ottici.mq9700Conformemente agli standard IEC 61754-7 e Telcordia GR-1435, questo dispositivo ad alte prestazioni è in gradocarta nicla soluzione di connettività garantisce un'integrità ottimale del segnale nelle applicazioni a corto raggio.
Principio di funzionamento
Questo cavo a fibra incrociata (Tipo B) consente la connessione diretta tra trasmettitori e ricevitori allineando le corsie di trasmissione da un'estremità per ricevere le corsie all'estremità opposta.mq9700Il cavo compatibile utilizza 8 delle 12 fibre disponibili per la trasmissione dei dati, con 4 fibre che servono come componenti di resistenza.I connettori APC hanno estremità lucide a 8 gradi che deviano riflessi ottici interni, preservando la qualità del segnale ad alta velocitàscheda di reteapplicazioni.
Applicazioni
- Connettività a livello rack del data center
- Cluster di elaborazione ad alte prestazioni
- Infrastrutture di formazione AI/ML
- Applicazioni di commutazione top of rack
- Adaptatori di rete ConnectX-7 e DPU BlueField-3
- Connessioni server-switch a corto raggio
Specifiche tecniche
| Parametro | Specificità | Unità |
|---|---|---|
| Modello di prodotto | MFP7E10-N005 | - |
| Lunghezza del cavo | 5 | metri |
| Tipo di fibra | Multimodo OM3 | - |
| Connettori | MPO-12/APC femmina | - |
| Fibre attive | 8 | fibre |
| Perdita di inserimento | ≤ 0.352 | dB |
| Risultato di perdita | ≥ 35 | dB |
| Temperatura di funzionamento | Da 0 a 70 | °C |
| Massima portata | 30 | metri |
Guida alla selezione del prodotto
| Numero della parte | Distanze | Tipo di fibra | Max Reach | Meglio per |
|---|---|---|---|---|
| MFP7E10-N003 | 3 metri | OM3 | 30 metri | Collegamenti intra-rack |
| MFP7E10-N005 | 5 metri | OM3 | 30 metri | Collegamenti con rack adiacenti |
| MFP7E10-N010 | 10 metri | OM4 | 50 metri | Collegamenti a media distanza |
| MFP7E10-N030 | 30 metri | OM4 | 50 metri | Applicazioni a più lunga portata |
Vantaggi competitivi
- Ottimizzato per corto raggio:La lunghezza ideale di 5 metri riduce al minimo il disordine dei cavi in ambienti densi
- Performance ottica superiore:I connettori APC avanzati riducono il riflesso inverso dell'85% rispetto alle alternative UPC
- Maggiore resistenza:Test rigorosi garantiscono prestazioni affidabili in ambienti di data center esigenti
- Ampia compatibilità:Supporta NVIDIA ConnectX-7, BlueField-3 e le principali piattaforme di switch
- Rispetto della sicurezza:La giacca LSZH riduce le emissioni tossiche in caso di incendio, rispettando gli standard internazionali di sicurezza
Servizio e supporto
Forniamo un supporto tecnico completo per questocarta nicLe nostre soluzioni di connettività comprendono:
- Consulenza tecnica 24 ore su 24, 7 giorni su 7 e supporto pre-vendita
- Assistenza all'integrazione in loco per grandi implementazioni
- Opzioni di garanzia estesa fino a 5 anni
- Configurazioni di lunghezza personalizzate disponibili per ordini in volume
- Trattamento RMA entro 48 ore per unità difettose
- Guida di espertischeda di reteintegrazione e compatibilità
Domande frequenti
D: Cosa rende particolarmente utile la lunghezza di 5 metri?
R: La lunghezza di 5 metri del MFP7E10-N005 è ideale per collegare scaffalature adiacenti o attrezzature all'interno dello stesso scaffalatore, riducendo il disordine dei cavi fornendo flessibilità perscheda di reteconnettività.
D: Questo cavo è compatibile con i connettori MPO-12/UPC?
R: No, l'MFP7E10-N005 utilizza connettori MPO-12/APC che non sono compatibili con le varianti UPC a causa delle diverse angolazioni di lucidatura.
Q: Qual è la velocità massima di dati supportata per questomq9700Un'alternativa?
R: Questo cavo supporta fino a 400 Gb/s per porta per i protocolli InfiniBand NDR ed Ethernet, rendendolo ideale perscheda di reteapplicazioni che richiedono un'elevata larghezza di banda.
D: Posso usarlo per collegare diversi switch?
R: Sì, a condizione che entrambi i dispositivi supportino trasmettitori OSFP compatibili e gli standard di connettività MPO-12/APC comunemente utilizzati nei modernicarta nic- le implementazioni.
Nota di installazione e gestione
- Utilizzare sempre detergenti per i connettori ottici prima dell'installazione per evitare la contaminazione
- Mantenere un raggio minimo di curva di 30 mm durante l'installazione
- Non rimuovere i tappi per la polvere fino a quando non sia pronto per il collegamento
- I connettori APC sono connessi in modo diverso da quelli UPC - verificare la compatibilità prima dell'installazione
- Questo prodotto è progettato per l'uso in ambienti chiusi solo in ambienti controllati
- Osservare le precauzioni ESD quando si gestiscono i ricevitori connessi
- La lunghezza di 5 metri è ottimizzata per le implementazioni a livello di rack con un minimo di slack
