Cavo Nvidia Mcp4y10-Nxxx Twin-Port 2X400GB/S Osfp a 2X400GB/S Osfp Passive Dac Mcp4y10-N002 (980-9IA0I-00N002)
Dettagli:
| Marca: | Mellanox |
| Model Number: | MCP4Y10-N002(980-9IA0I-00N002) |
| Documento: | mcp4y10-nxxx-twin-port-2x40...ns.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Tipo: | Cavo ottico | Tipo di conduttore: | solido |
|---|---|---|---|
| Certificazione: | CE, ISO, RoHS, CCC, VDE | Capacità produttiva: | 5000 |
| Materiale di copertura: | PCB LF (libero da piombo) HF (privo di alogeni) | Forma materiale: | Filo rotondo |
| Specifiche: | 2m | Origine: | India / Israele / Cina |
| Evidenziare: | Cavo DAC passivo MCP4Y10-Nxxx,Cavo Nvidia a doppia porta,Cavo DAC passivo OSFP |
||
Descrizione di prodotto

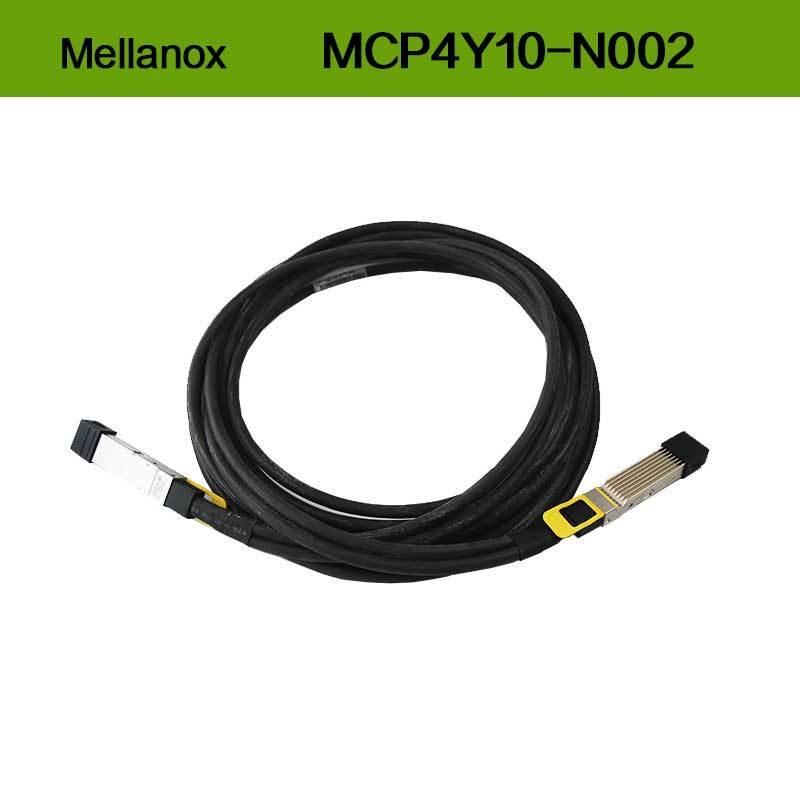

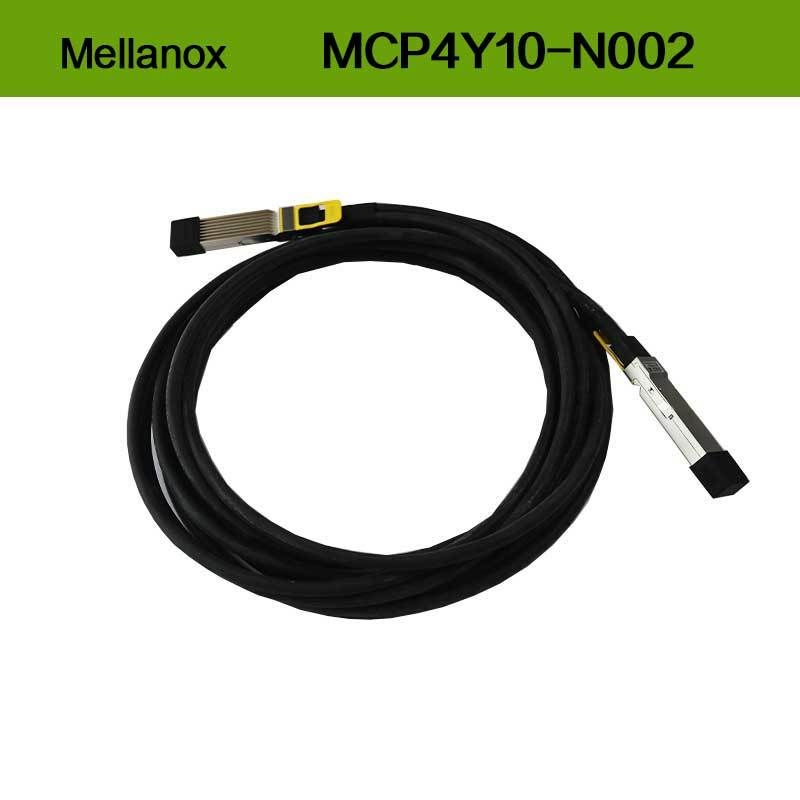

Cavo DAC passivo OSFP a doppia porta NVIDIA MCP4Y10-N002
L'NVIDIA MCP4Y10-N002 è un cavo Direct Attach Copper (DAC) passivo a doppia porta ad alte prestazioni, progettato per la trasmissione dati a 2x400 Gb/s. Supporta sia i protocolli InfiniBand NDR che Ethernet, offrendo bassa latenza, consumo energetico minimo e connettività conveniente per i moderni data center. Ideale per applicazioni switch-to-switch e switch-to-server ad alta densità, questo cavo garantisce prestazioni affidabili con test rigorosi e garanzia di qualità.
Caratteristiche principali di MCP4Y10-N002
- Velocità dati 2x400 Gb/s per porta utilizzando la modulazione 8x100G PAM4
- Connettori OSFP hot-pluggable con opzioni a pinna superiore o piatta
- Basso consumo energetico: <0,1 W
- Conforme agli standard SFF-8665, SFF-8636 e OSFP MSA
- Conforme a RoHS con guaina LSZH (Low Smoke Zero Halogen)
- Supporta l'auto-negoziazione InfiniBand NDR ed Ethernet Spectrum-4
Tecnologia MCP4Y10-N002
Il cavo utilizza otto coppie di rame differenziali per porta, ciascuna operante a 100 Gb/s con modulazione PAM4. Incorpora EEPROM per la gestione intelligente dei dispositivi, fornendo l'identificazione dell'host, le caratteristiche del cavo e i dati diagnostici tramite l'interfaccia I²C SFF-8636. Il design garantisce l'integrità del segnale attraverso l'adattamento dell'impedenza e il minimo ritardo di propagazione.
Principio di funzionamento
Il cavo DAC passivo trasmette i segnali elettrici direttamente tra le porte OSFP senza componenti attivi. Ogni linea utilizza la segnalazione differenziale (coppie Tx/Rx) per ridurre al minimo il rumore e la diafonia. Il sistema host legge l'EEPROM per identificare il tipo di cavo, la lunghezza e i protocolli supportati, consentendo la configurazione automatica per il funzionamento InfiniBand o Ethernet.
Applicazioni

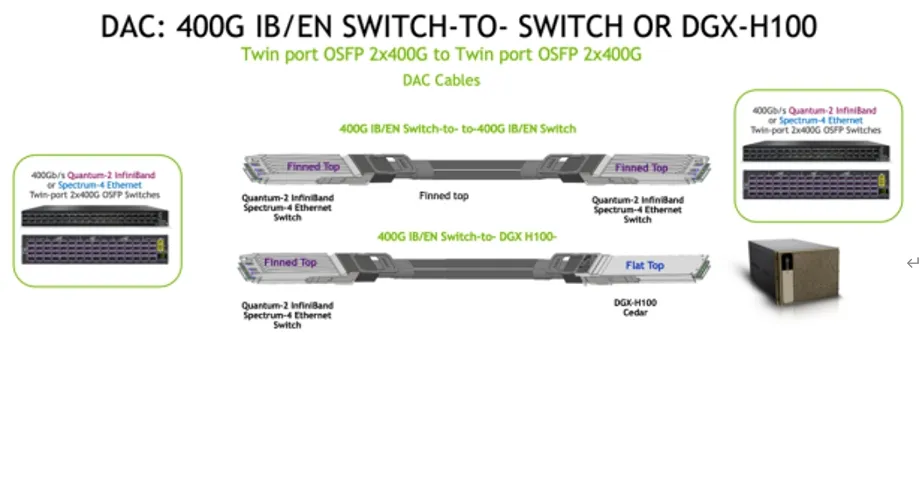

- Connessioni switch-to-switch nelle fabric NVIDIA Quantum-2 InfiniBand e Spectrum-4 Ethernet
- Cluster di calcolo ad alte prestazioni (HPC) e AI
- Architetture spine-leaf dei data center
- Collegamento dei sistemi NVIDIA DGX H100 agli switch
Tabella delle specifiche MCP4Y10-N002
| Parametro | Valore |
|---|---|
| Velocità dati | 2x400 Gb/s (800 Gb/s totali) |
| Protocolli | InfiniBand NDR, Ethernet 800GBASE-CR8 |
| Connettore | OSFP (Octal Small Formfactor Pluggable) |
| Lunghezza del cavo | 0,5 m, 1 m, 1,5 m, 2 m |
| Consumo energetico | <0,1 W |
| Temperatura di esercizio | da 0°C a 70°C |
| Impedenza | 100Ω ±10% |
Informazioni per l'ordine MCP4Y10-N002
| Numero modello | Descrizione |
|---|---|
| MCP4Y10-N00A | 0,5 m, pinna superiore |
| MCP4Y10-N001 | 1 m, pinna superiore |
| MCP4Y10-N01A | 1,5 m, pinna superiore |
| MCP4Y10-N002 | 2 m, pinna superiore |
| MCP4Y10-N00A-FLT | 0,5 m, parte superiore piatta |
| MCP4Y10-N001-FLT | 1 m, parte superiore piatta |
Vantaggi
- Latenza e consumo energetico più bassi rispetto ai cavi ottici attivi
- Compatibilità plug-and-play con i sistemi NVIDIA Quantum-2 e Spectrum-4
- Integrità del segnale superiore con messa a punto specifica per la lunghezza
- Costruzione robusta con guaina LSZH per una maggiore sicurezza
Assistenza e supporto
Offriamo consulenza tecnica 24 ore su 24, 7 giorni su 7, spedizioni in tutto il mondo e una garanzia completa. Tutti i prodotti sono testati e garantiti per soddisfare le specifiche OEM. Gli ordini all'ingrosso sono supportati con prezzi competitivi.
FAQ
D: Quali protocolli supporta questo cavo DAC?
R: Esegue l'auto-negoziazione tra InfiniBand NDR ed Ethernet (ad esempio, 800GBASE-CR8).
D: Il cavo è hot-pluggable?
R: Sì, i connettori OSFP supportano l'hot-plugging.
D: Qual è il raggio di curvatura minimo?
R: 10 volte il diametro del cavo vicino ai connettori, 5 volte altrove.
Precauzioni
- Evitare di piegare oltre il raggio specificato per evitare danni.
- Garantire le precauzioni ESD durante la manipolazione e l'installazione.
- Funzionare entro gli intervalli di temperatura e umidità specificati.
- Verificare la compatibilità con le gabbie OSFP del dispositivo host.
