400G OSFP 112 VR4 CC-OSFP04VR4-12D Trasmettitore per connessioni in fibra
Dettagli:
| Marca: | starsurge |
| Certificazione: | CE, ISO, RoHS, GS |
| Numero di modello: | 400G OSFP 112 VR4 CC-OSFP04vr4-12D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50pcs |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | Secondo la quantità |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | 10000pcs/mese |
|
Informazioni dettagliate |
|||
| Modello n.: | CC-OSFP04VR4-12D | Rete di supporto: | Ethernet |
|---|---|---|---|
| Contenuto informativo: | Dati | condizione: | Nuovo |
| Velocità: | 400 g | Modalità: | Qsfp112 Sr4 |
| Pacchetto di trasporto: | Imballaggio | Specifiche: | 400*265*100mm |
| Marchio: | optmodule | Origine: | Cina |
| Capacità produttiva: | 50000 | ||
Descrizione di prodotto

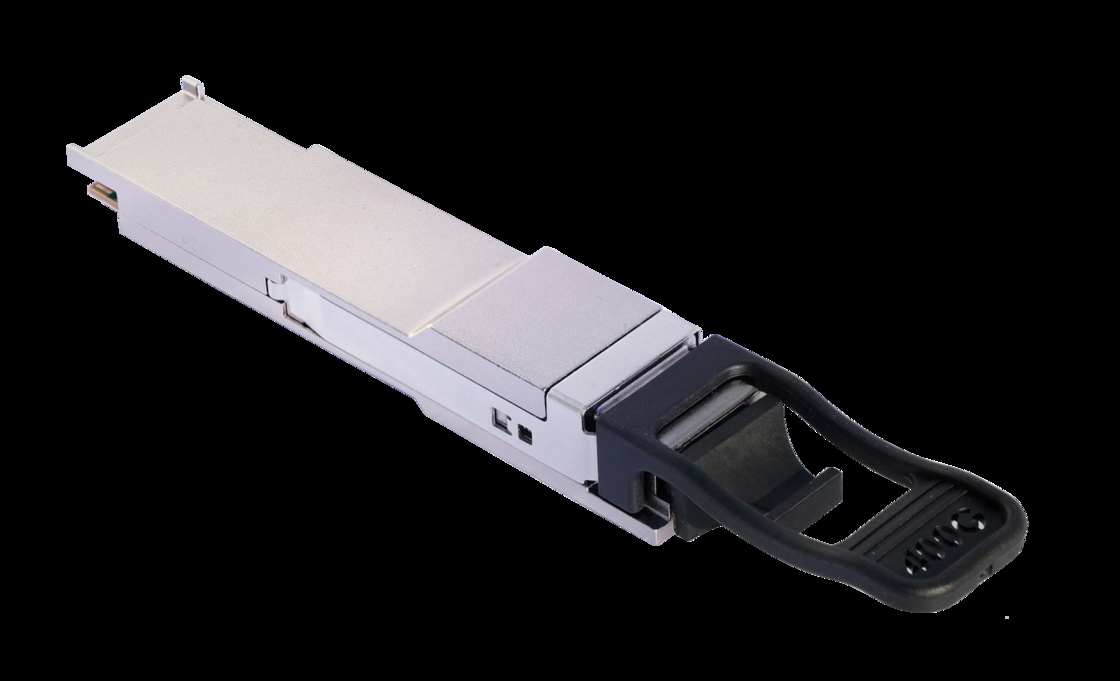

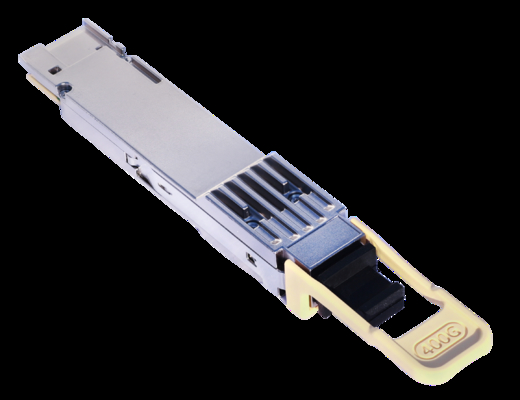

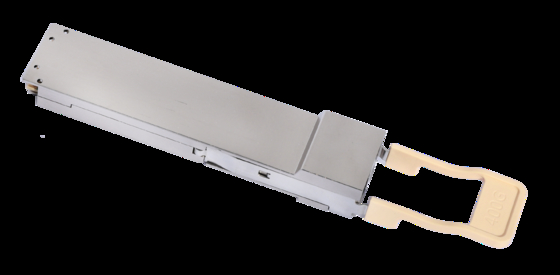

400G OSFP 112 VR4 Transceiver
1.1 400G OSFP 112 VR4 Descrizione Generale
Questo modulo è un ricetrasmettitore a fibra ottica collegabile a caldo nel fattore di forma QSFP con funzionalità di monitoraggio diagnostico digitale (DDM) e funzione di controllo. Il modulo 400G QSFP112 SR4 ha quattro canali identici e indipendenti che forniscono un collegamento punto-punto a 400 Gb/s su fibra multimodale OM4 fino a 100 m. Questo lo rende una soluzione ideale a basso costo per le interconnessioni ottiche dei data center a corto raggio.
La lunghezza d'onda centrale di ogni canale è a 850 nm. Il basso consumo energetico e le eccellenti prestazioni EMI consentono la progettazione di sistemi con un'elevata densità di porte. Il prodotto è progettato e testato in conformità con gli standard di sicurezza del settore. Il ricetrasmettitore è un prodotto laser di Classe 1 secondo gli standard statunitensi FDA/CDRH e IEC 60825-1:2007 e IEC 60825-2:2004+A1+A2.
Il ricetrasmettitore può essere comodamente assemblato e rilasciato dal sistema host tramite il fermo.
Il ricetrasmettitore funziona con un'unica alimentazione a +3,3 V su un intervallo di temperatura di esercizio da 0°C a +70°C. L'alloggiamento è realizzato in metallo per l'immunità EMI.
1.2 Caratteristiche di 400G OSFP 112 VR4
Il ricetrasmettitore ottico 400G QSFP112 SR4 offre le seguenti caratteristiche:
. Supporto 100GBASE per canale in fibra multimodale . Fattore di forma QSFP112 di tipo 1 collegabile a caldo
. Velocità dati fino a 425 Gb ps (4x 106,25 Gb ps )
. Portata fino a 100 m su MMF (OM4)
. Laser VCSEL da 850 nm e ricevitore PIN
. Interfaccia elettrica I/O ad alta velocità (400GAUI-4) . Singolo ricettacolo MPO-12
. Temperatura di esercizio: da 0 a +70°C . Conforme a RoHS 6/6
. Conforme a 400G QSFP112 MSA e CMIS4.0
|
Tensione di alimentazione
|
Vcc
|
-0.5
|
3.6
|
V
|
|
Intervallo di temperatura di stoccaggio1,2
|
TST
|
-40
|
85
|
°C
|
|
Umidità relativa di esercizio1,2,3
|
RH
|
5
|
85
|
%
|
|
Note:
1 I valori nominali massimi assoluti sono quelli oltre i quali potrebbero verificarsi danni al dispositivo. 2 Tra le condizioni operative consigliate e i valori nominali massimi assoluti, non è previsto un funzionamento prolungato e potrebbe verificarsi un degrado permanente del dispositivo. 3 Senza condensa. |
||||
|
Parametro
|
400GBASE-SR4
|
|
|
|
Codice applicazione
|
400G-SR4
|
|
|
|
Standard
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
|
Velocità dati (Gb/s)
|
425 Gb/s
|
|
|
|
Parametro
|
400GBASE-SR4
|
Unità
|
|
|
Velocità di segnalazione, ogni canale (intervallo)
|
53,125±100 ppm
|
GBd
|
|
|
Formato di modulazione
|
PAM4
|
-
|
|
|
Lunghezza d'onda centrale (intervallo)
|
844~863
|
nm
|
|
|
Larghezza spettrale RMS1 (max)
|
0.6
|
nm
|
|
|
Potenza di lancio media, ogni canale (max)
|
4
|
dBm
|
|
|
Potenza di lancio media, ogni canale (min)
|
-4.6
|
|
|
|
Ampiezza di modulazione ottica esterna (OMAouter), ogni canale (max)
|
3.5
|
dBm
|
|
|
Ampiezza di modulazione ottica esterna (OMAouter), ogni canale (min)
formax(TECQ, TDECQ)≤1.8 dB or1.8< max(TECQ, TDECQ)≤4.4 dB |
–2.6 -4.4+max(TECQ,TDECQ) |
dBm dBm |
|
|
Chiusura dell'occhio del trasmettitore e dispersione per PAM4 (TDECQ), ogni canale (max)
|
4.4
|
dB
|
|
|
Chiusura dell'occhio del trasmettitore per PAM4 (TECQ), ogni canale (max)
|
4.4
|
dB
|
|
|
Sovraelongazione/sottoelongazione (max)
|
26
|
%
|
|
|
Escursione di potenza del trasmettitore, ogni canale (max)
|
2
|
dBm
|
|
|
Rapporto di estinzione
|
2.5
|
dB
|
|
|
Tempo di transizione del trasmettitore, ogni canale (max)
|
17
|
ps
|
|
|
Potenza di lancio media del trasmettitore SPENTO, ogni canale (max)
|
-30
|
dBm
|
|
|
RIN12OMA (max)
|
-131
|
dB/Hz
|
|
|
Tolleranza al ritorno ottico (max)
|
12
|
dB
|
|
|
Flusso racchiuso2
|
≥86% a 19 nm≤30% a 4,5 um
|
-
|
|
|
Note di 400G OSFP 112 VR4:
1 La larghezza spettrale RMS è la deviazione standard dello spettro 2 Se misurato nel tipo A1a.2 o tipo A1a.3, o A1a.4, fibra da 50μm, in conformità con IEC61280-1-4 |
|
||
|
Parametro
|
Riferimento
|
Valore
|
Unità
|
|
Velocità di segnalazione, ogni canale (intervallo)
|
120G.3.4.1
|
53,125± 50
ppm |
GBd
|
|
Tolleranza della tensione di ingresso differenziale picco-picco (min)
|
120G.5.1
|
900
|
mV
|
|
Perdita di ritorno differenziale al modo comune (min)
|
120G.3.3.2
|
Equazione
(120G-2) |
dB
|
|
Perdita di ritorno effettiva, ERL (min)
|
120G.3.4.3
|
8.5
|
dB
|
|
Disadattamento della terminazione differenziale (max)
|
120G.3.1.3
|
10
|
%
|
|
Test di ingresso sollecitato del modulo1
|
120G.3.4.2
|
Vedere 120G.3.4.2
|
|
|
Intervallo di tolleranza della tensione a terminazione singola (min)
|
120G.5.1
|
-0.4to3.3
|
V
|
|
Tensione di modo comune CC (min)2
|
120G.5.1
|
-350
|
mV
|
|
Tensione di modo comune CC (max)2
|
120G.5.1
|
2850
|
mV
|
|
Note:
1 Soddisfa il BER specificato in 120G.1.1. 2 Tensione di modo comune CC generata dall'host. La specifica include gli effetti della tensione di offset di terra. |
|||
