Trasmettitori 400G OSFP 112 SR4 ad alte prestazioni per reti veloci attraverso certificazioni multiple CC-OSFP04SR4-12D
Dettagli:
| Luogo di origine: | Cina |
| Marca: | starsurge |
| Certificazione: | CE, ISO, RoHS, GS |
| Numero di modello: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50pcs |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | Secondo la quantità |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | 10000pcs/mese |
|
Informazioni dettagliate |
|||
| Modello n.: | CC-OSFP04SR4-12D | Rete di supporto: | Ethernet |
|---|---|---|---|
| Contenuto informativo: | Dati | condizione: | Nuovo |
| Velocità: | 400 g | Modalità: | Qsfp112 Sr4 |
| Pacchetto di trasporto: | Imballaggio | Specifiche: | 400*265*100mm |
| Marchio: | optmodule | Origine: | Cina |
| Capacità produttiva: | 50000 | ||
Descrizione di prodotto

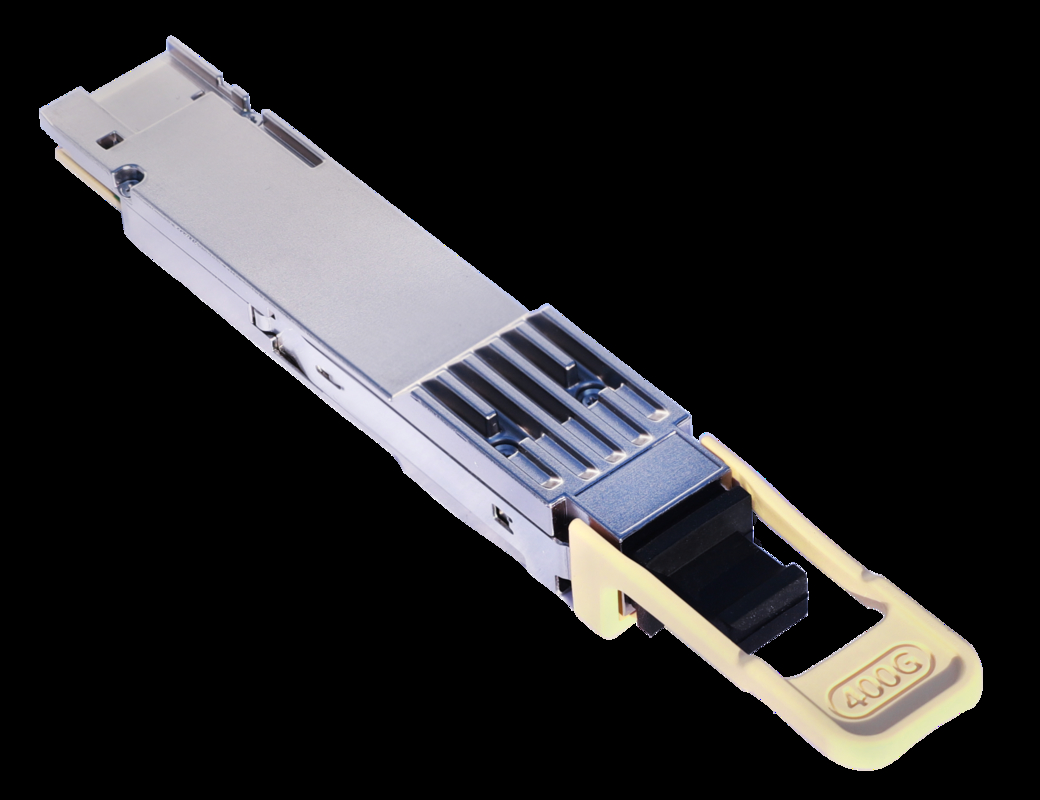

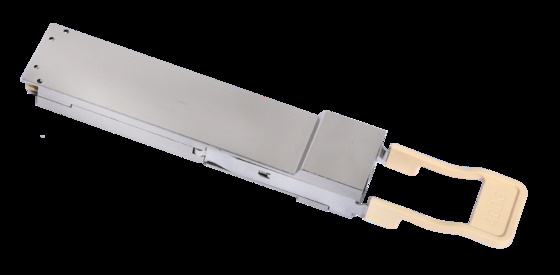

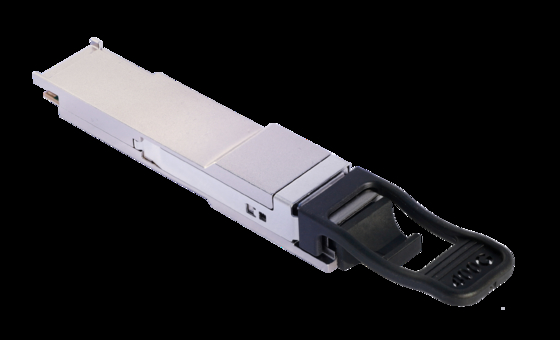

400G OSFP 112 SR4 CC-OSFP04SR4-12D Trasmettitore
1.1 400G OSFP 112 SR4 Descrizione generale
Questo modulo è un ricevitore in fibra ottica a presa a caldo nel fattore di forma QSFP con funzionalità di monitoraggio della diagnostica digitale (DDM) e funzione di controllo.Il modulo 400G QSFP112 SR4 ha quattro corsie identiche e indipendenti che forniscono un collegamento punto-punto 400Gb / s su fibra multi-modo OM4 fino a 100mQuesto lo rende una soluzione ideale a basso costo per le interconnessioni ottiche a corto raggio dei data center.
La lunghezza d'onda centrale di ciascuna corsia è di 850 nm. Il basso consumo energetico e le eccellenti prestazioni EMI consentono la progettazione di un sistema con elevata densità di porte.Il prodotto è progettato e testato in conformità alle norme di sicurezza del settoreIl ricevitore è un prodotto laser di classe 1 secondo gli standard FDA/CDRH e IEC 60825-1:2007 e IEC 60825-2:2004+A1+A2.
Il ricevitore può essere comodamente assemblato e rilasciato dal sistema ospite attraverso il lucchetto.
Il ricevitore opera da un'unica fonte di alimentazione da +3,3 V su un intervallo di temperatura da 0 °C a +70 °C. Il corpo è realizzato in metallo per l'immunità EMI.
1.2 400G OSFP 112 SR4 Caratteristiche
Il trasmettitore ottico 400G QSFP112 SR4 offre le seguenti caratteristiche:
. Supporta 100GBASE per corsia in fibra multi-mode. QSFP112 tipo 1 con fattore di forma collegato a caldo
. velocità di trasmissione fino a 425 Gbps (4x 106,25 Gbps)
. raggiungere fino a 100 m su MMF ((OM4)
. 850 nm laser VCSEL e ricevitore PIN
. interfaccia elettrica I/O ad alta velocità (400GAUI-4). contenitore MPO-12 singolo
- Temperatura della cassa di funzionamento: da 0 a + 70°C. Conforme alla RoHS 6/6
. Conforme a 400G QSFP112 MSA e CMIS4.0
|
Fornitura di correnteVolt
|
Vcc
|
- Zero.5
|
3.6
|
V.
|
|
StorageTemperatureRange1,2
|
TST
|
- Quaranta.
|
85
|
°C
|
|
Umidità relativa di funzionamento1,2,3
|
RH
|
5
|
85
|
%
|
|
400G OSFP 112 SR4 Nota:
1Le valutazioni massime assolute sono al di là di quelle che causano il danno al dispositivo. 2 Tra le condizioni di funzionamento raccomandate e i rating massimi assoluti, non è previsto un funzionamento prolungato e può verificarsi un degrado permanente del dispositivo. 3 Non condensante. |
||||
|
Parametro
|
400GBASE-SR4
|
|
|
|
Codice della domanda
|
400G-SR4
|
|
|
|
Norme
|
IEEEStd802.3db e IEEEStd802.3ck
|
|
|
|
Datarate ((Gb/s)
|
425 Gb/s
|
|
|
|
Parametro
|
400GBASE-SR4
|
Unità
|
|
|
Indice di segnalazione per corsia (range)
|
530,125±100 ppm
|
GBd
|
|
|
Formato di modulazione
|
PAM4
|
-
|
|
|
lunghezza d'onda centrale (range)
|
844~863
|
nm
|
|
|
RMS larghezza spettrale1 ((max)
|
0.6
|
nm
|
|
|
Potenza di lancio media per corsia (max)
|
4
|
dBm
|
|
|
Potenza di lancio media per corsia (min)
|
- Quattro.6
|
|
|
|
Amplitudine di modulazione ottica esterna (OMAouter), ciascuna corsia (max)
|
3.5
|
dBm
|
|
|
Amplitudine di modulazione ottica esterna (OMAouter), ciascuna corsia (min) formax ((TECQ, TDECQ) ≤1,8 dB o1,8 |
¢2.6 -4,4+max ((TECQ,TDECQ) |
dBm dBm |
|
|
Trasmettitore e chiusura di dispersione per PAM4 ((TDECQ), ogni corsia ((max)
|
4.4
|
dB
|
|
|
Trasmettitore e chiusura per PAM4 ((TECQ), ogni corsia ((max)
|
4.4
|
dB
|
|
|
Superamento/sottoscrizione (max)
|
26
|
%
|
|
|
Potenza del trasmettitore per escursione, ogni corsia (max)
|
2
|
dBm
|
|
|
EstinzioneRatio
|
2.5
|
dB
|
|
|
Tempo di transizione del trasmettitore, ogni corsia (max)
|
17
|
ps
|
|
|
Potenza di lancio media del trasmettitore OFF, ciascun piano (max)
|
- Trenta
|
dBm
|
|
|
RIN12OMA (max)
|
-131
|
dB/Hz
|
|
|
Tolleranza di perdita ottica (max)
|
12
|
dB
|
|
|
Flusso circondato2
|
≥ 86% a 19 nm≤ 30% a 4,5 mm
|
-
|
|
|
Nota:
La larghezza spettrale di 1 RMS è la deviazione standard dello spettro 2Se misurato nel tipo A1a.2 o nel tipo A1a.3, o A1a.450 μm di fibra, non conforme alla norma IEC 61280-1-4 |
|
||
|
Parametro
|
Referenze
|
Valore
|
Unità
|
|
Indice di segnalazione per corsia (range)
|
- 120 grammi.3.4.1
|
53.125± 50
ppm |
GBd
|
|
Tolleranza differenziale pk-pkin voltage di ingresso ((min)
|
- 120 grammi.5.1
|
900
|
mV
|
|
Differenziale rispetto alla perdita di fatturato media comune (min)
|
- 120 grammi.3.3.2
|
Equazione
(120G-2) |
dB
|
|
Perdita di rendimento effettiva, ERL (min)
|
- 120 grammi.3.4.3
|
8.5
|
dB
|
|
Mismatch di terminazione differenziale (max)
|
- 120 grammi.3.1.3
|
10
|
%
|
|
Prova di pressione all'ingresso del modulo1
|
- 120 grammi.3.4.2
|
Vedi 120G.3.4.2
|
|
|
Distanza di tolleranza della tensione a un solo limite (min)
|
- 120 grammi.5.1
|
- 0,4 a 3.3
|
V.
|
|
Dc tensione comune ((min) 2
|
- 120 grammi.5.1
|
- 350
|
mV
|
|
DCcommon-modevoltage ((max) 2
|
- 120 grammi.5.1
|
2850
|
mV
|
|
Nota:
1 Risponde al BER specificato in 120G.1.1. 2 tensione di regime comune di corrente continua generata dall'host. La specifica include gli effetti della tensione di compensazione di terra. |
|||
