MCP7H50-H002R26 DAC Splitter Cable IB HDR 200Gb/S a 2x100Gb/S 2m
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP7H50-H002R26 |
| Documento: | MCP7H50-H002R26.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negotiate |

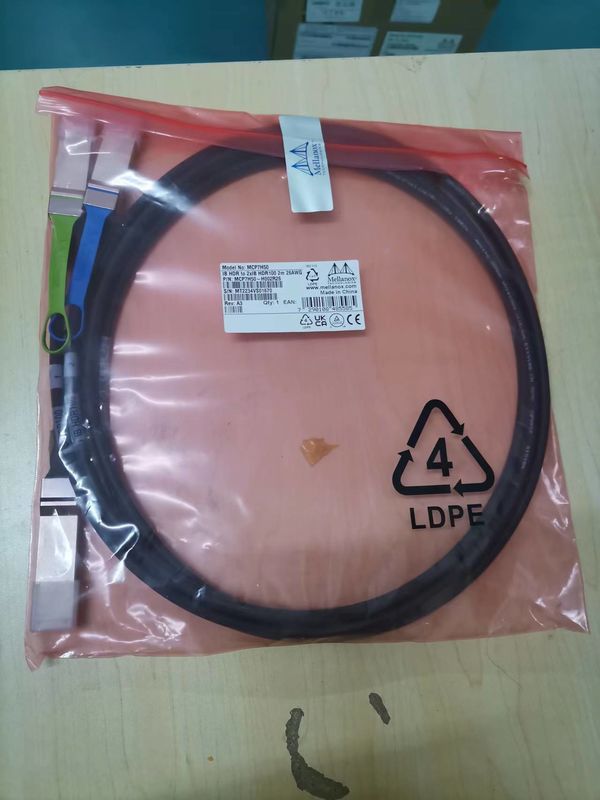

| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | Nuovo e originale | tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 2 metri |
| Evidenziare: | MCP7H50-H002R26 DAC Splitter Cable,200Gb/S DAC Splitter Cable,2m Mellanox DAC Cable |
||
Descrizione di prodotto

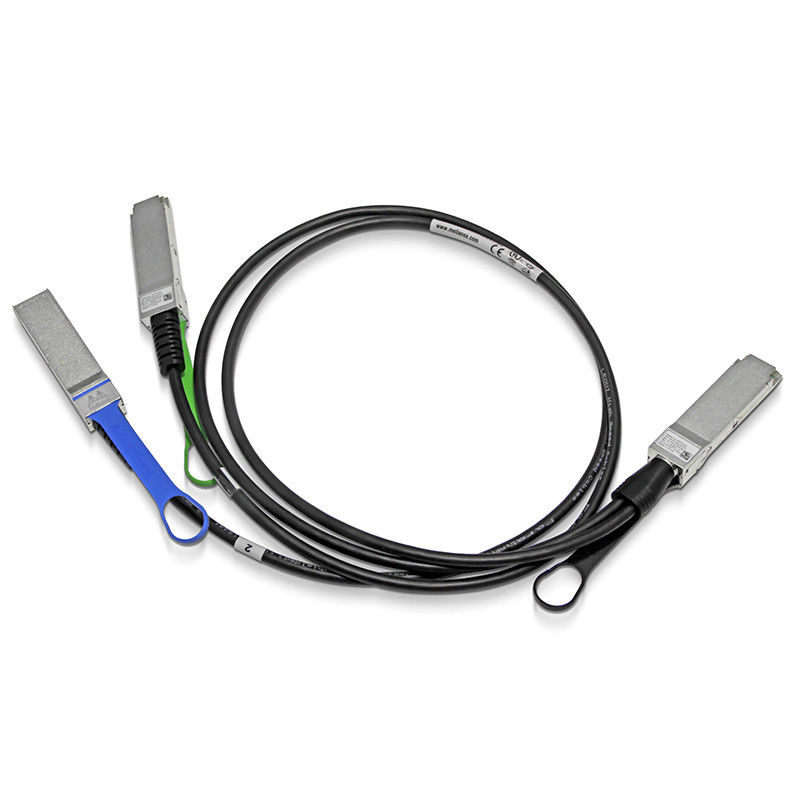

Mellanox MCP7H50-H002R26: Cavo Splitter ad alta densità 200G HDR a Dual 100G HDR100
Caratteristiche Premium Performance
- ✓ Offre una larghezza di banda HDR a 200 Gb/s divisa in due canali HDR100 a 100 Gb/s
- ✓ Utilizza la modulazione PAM4 avanzata per un'integrità del segnale superiore
- ✓ Consumo energetico estremamente basso (<0,1 W) riduce i costi operativi
- ✓ Il design hot-pluggable consente una manutenzione del sistema senza interruzioni
- ✓ Costruzione ecologica con guaina LSZH e materiali privi di alogeni
Panoramica del prodotto
Il Mellanox MCP7H50-H002R26 rappresenta un'avanguardia cavo in fibra passivo alternativo, progettato per trasformare una singola porta InfiniBand HDR da 200 Gb/s in due connessioni HDR100 da 100 Gb/s indipendenti. Questa soluzione Direct Attach Copper (DAC) ad alte prestazioni offre ai data center un metodo efficiente dal punto di vista energetico ed economico per espandere la connettività senza compromettere la velocità o l'affidabilità.
Specifiche tecniche
| Specifiche | Valore |
|---|---|
| Modello del prodotto | MCP7H50-H002R26 |
| Velocità dati | 200G HDR a 2×100G HDR100 |
| Tipo di cavo | Direct Attach Copper (DAC) |
| Lunghezza | 2 metri ±0,05 m |
| Connettori | QSFP56 a 2×QSFP56 |
| Calibro del filo | 26 AWG |
| Consumo energetico | <0,1 W |
| Temperatura di esercizio | da 0°C a 70°C |
| Conformità | InfiniBand HDR, SFF-8665, SFF-8636, RoHS |
Tecnologia avanzata
Questa innovativa cavo in fibra passivo soluzione implementa la tecnologia di modulazione PAM4 a 4×50 Gb/s, garantendo un'eccezionale integrità del segnale su tutti i canali collegati. L'assemblaggio del cavo è conforme agli standard HDR dell'InfiniBand Trade Association (IBTA) e incorpora le specifiche SFF-8665 e SFF-8636 per una perfetta integrazione e gestione tramite interfaccia I²C.
Principio operativo
L'MCP7H50-H002R26 funziona come un ponte elettrico passivo, instradando in modo intelligente i segnali ad alta velocità da un singolo connettore QSFP56 (che supporta 200G HDR) a due connettori QSFP56 separati (ciascuno dei quali supporta 100G HDR100). Questa sofisticata cavo in fibra passivo alternativa mantiene l'integrità del segnale attraverso conduttori in rame con impedenza abbinata con precisione (impedenza caratteristica di 100Ω) e tecnologie di schermatura avanzate che riducono al minimo il crosstalk e le interferenze elettromagnetiche.
Scenari applicativi
Questa soluzione di interconnessione ad alte prestazioni è ideale per:
- Architetture spine-leaf di data center su larga scala
- Cluster di calcolo ad alte prestazioni (HPC)
- Infrastruttura di intelligenza artificiale e apprendimento automatico
- Reti di area di archiviazione (SAN) e storage collegato alla rete (NAS)
- Sistemi di trading finanziario che richiedono una latenza ultra-bassa
Vantaggi competitivi
L'MCP7H50-H002R26 offre vantaggi distinti rispetto sia ai cavi ottici attivi che alle soluzioni in rame di generazione precedente:
- Efficienza dei costi: Costo inferiore di circa il 30-40% rispetto alle soluzioni ottiche attive equivalenti
- Risparmio energetico: Consuma meno di 0,1 W rispetto a 1,5-2,5 W per i cavi attivi
- Maggiore affidabilità: Il design passivo elimina i componenti attivi che possono guastarsi
- Latenza ridotta: La trasmissione del segnale elettrico offre una latenza inferiore rispetto alla conversione ottica
- Vantaggi ambientali: La guaina LSZH e la costruzione senza alogeni migliorano la sicurezza
Assistenza e supporto
Mellanox fornisce un supporto completo per l'MCP7H50-H002R26, tra cui:
- Garanzia hardware limitata di 1 anno che copre i difetti dei materiali e della lavorazione
- Supporto tecnico globale con assistenza esperta per le sfide di integrazione
- Servizi di configurazione personalizzati per implementazioni su larga scala
- Evasione degli ordini tipica entro 2-4 settimane a seconda della quantità
Domande frequenti
D: Qual è la distanza massima supportata da questa soluzione DAC?
R: L'MCP7H50-H002R26 è ottimizzato per applicazioni a corto raggio fino a 3 metri, rendendolo ideale per la connettività a livello di rack e rack adiacenti.
D: Questo cavo è compatibile con apparecchiature non Mellanox?
R: Sebbene ottimizzato per i sistemi Mellanox, questo cavo in fibra passivo alternativo segue gli standard del settore ed è generalmente compatibile con le apparecchiature di altri fornitori che supportano InfiniBand HDR e interfacce QSFP56 compatibili.
D: Cosa indica la designazione "R26" nel numero di modello?
R: "R26" specifica il calibro del filo del cavo (26 AWG) e il colore della linguetta arcobaleno per una facile identificazione in ambienti ad alta densità.
Linee guida per l'installazione e la gestione
Per garantire prestazioni e longevità ottimali:
- Mantenere un raggio di curvatura minimo di 34 mm per curve singole e 68 mm per curve ripetute
- Evitare curve strette, soprattutto vicino alle interfacce dei connettori
- Garantire le corrette precauzioni ESD durante la manipolazione e l'installazione
- Verificare la compatibilità con il firmware e i driver del sistema host
- Funzionare solo entro gli intervalli di temperatura e umidità specificati
- Ispezionare regolarmente i connettori per eventuali detriti o danni prima dell'installazione
