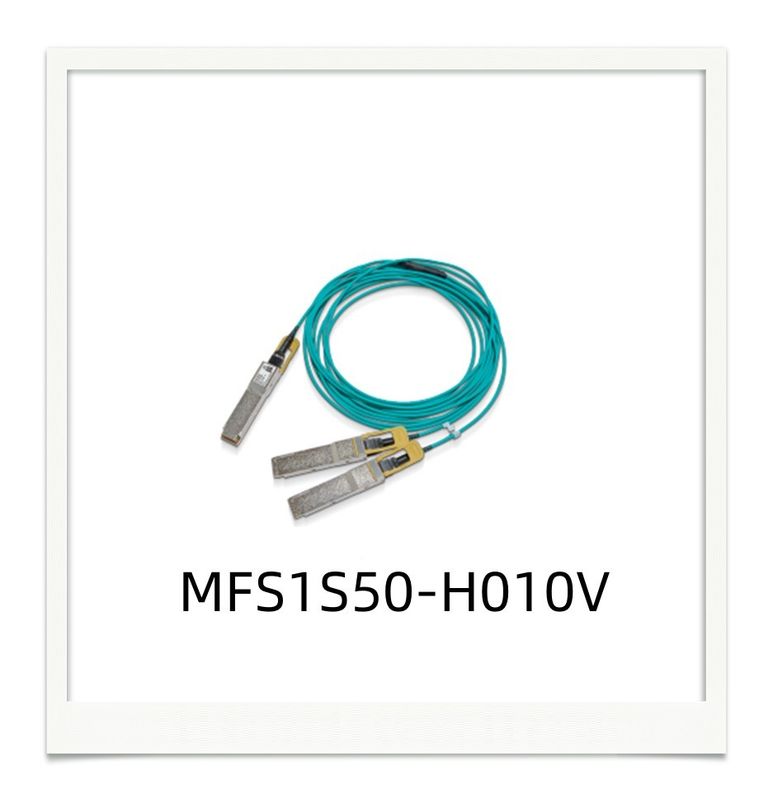

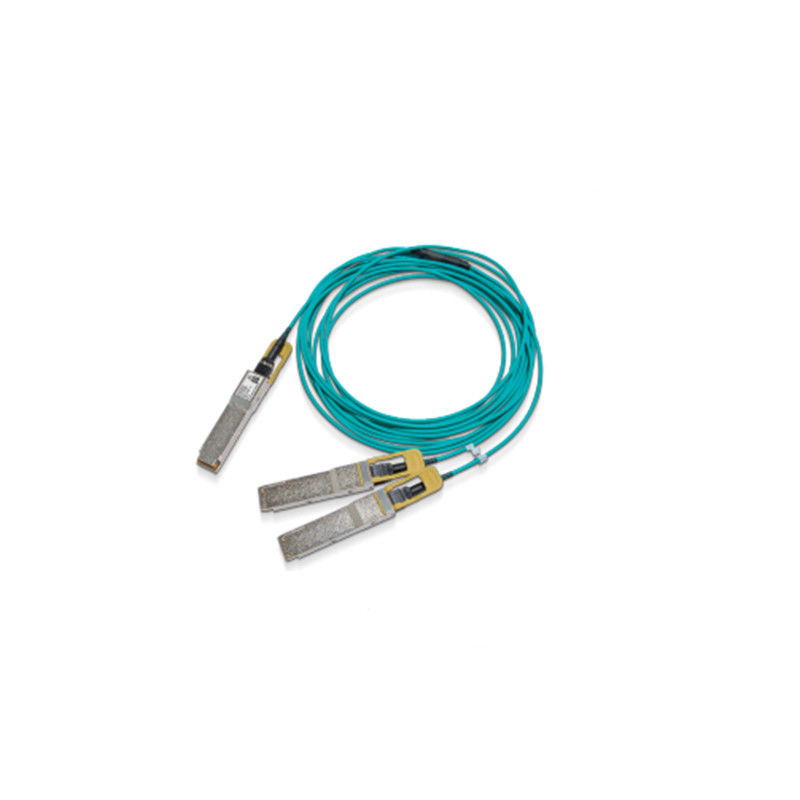

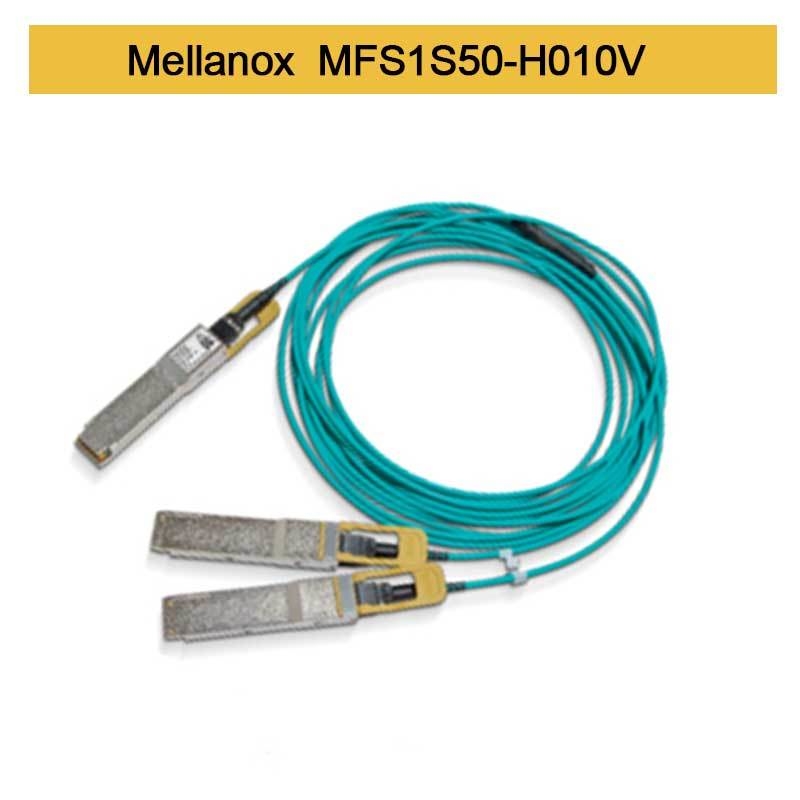

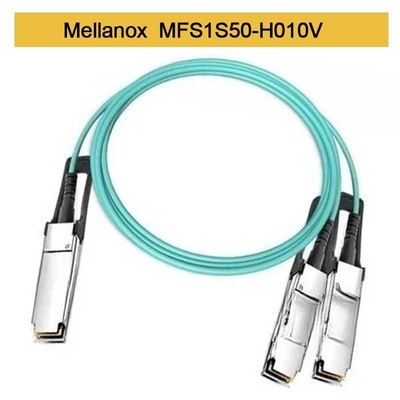

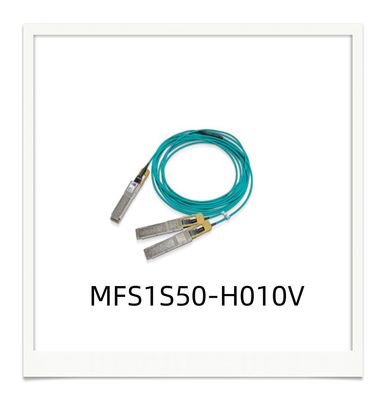

NVIDIA MFS1S50-H010V 200G a 2x100G QSFP56 Active Optical Splitter Cable

Visualizzazione del prodotto

L'NVIDIA® MFS1S50-H010V è un cavo ottico attivo (AOC) ad alte prestazioni ed economico progettato per le interconnessioni di data center di nuova generazione.cavo a fibra otticaè un componente essenziale per i sistemi InfiniBand HDR e 200GbE ad alta velocità,Il sistema di controllo dei dati è stato sviluppato per fornire una connettività affidabile e a bassa latenza tra gli switch e i server.cavo a fibra passivaalternative offre una soluzione attiva e ad alte prestazioni per ambienti impegnativi.

Caratteristiche chiave

• Trasmissione dati ad alta velocità:Supporta 200Gb/s InfiniBand HDR e 200GbE, suddivisi in 2x100Gb/s HDR100 o 100GbE canali.
• Lassa latenza e bassa potenza:Progettato per un ritardo minimo del segnale e un consumo di energia tipico di soli 4,5 W all'estremità 200G.
• Qualità e affidabilità superiori:Costruito con i severi controlli di qualità di NVIDIA per prestazioni eccezionali e durabilità a lungo termine.
• Disegno con spina a caldo:Facilita l'installazione e la manutenzione senza interrompere le operazioni del sistema.
• Portata estesa:Supporta lunghezze di collegamento fino a 30 metri su fibra multi-mode (MMF).

Tecnologia e standard fondamentali

L'AOC MFS1S50-H010V sfrutta l'avanzata tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) e la modulazione PAM4 per raggiungere elevate velocità di trasmissione dati.garantire un'ampia interoperabilitàLe specifiche principali sono:

• Fattore di forma:QSFP56 a 2x QSFP56
• Norme di conformità:SFF-8665 (QSFP56), SFF-8636 (I2C Management Interface), IBTA IB HDR, 200GbE
• Tasso di trasmissione:200 Gb/s a 2 x 100 Gb/s
• Diagnostica:Monitoraggio diagnostico digitale completo (DDM) per controlli sanitari in tempo reale (temperatura, tensione, potenza TX/RX per corsia).

Principio di funzionamento

Questo cavo splitter ottico attivo funziona come un convertitore di interfaccia intelligente.che viene poi diviso e convertito in segnali ottici trasmessi su quattro coppie di fibre multi-modeAlla doppia estremità QSFP56, questi segnali ottici vengono convertiti in due segnali elettrici separati da 100Gb/s.Un EEPROM integrato su ogni connettore fornisce informazioni vitali sul prodotto e monitoraggio dello stato al sistema host tramite l'interfaccia I2C, consentendo una gestione avanzata e la risoluzione dei problemi.

Applicazioni tipiche

Il MFS1S50-H010Vcavo a fibra otticaè ideale per ambienti di elaborazione ad alte prestazioni che richiedono un utilizzo efficiente delle porte e una scalabilità.

• Interconnessioni del Data Center:Connessione di un interruttore ToR a due interruttori o server a foglia.
• "Licenza" di calcolatori di alte prestazioni (HPC):Costruire cluster per la ricerca scientifica, la modellazione finanziaria e la formazione dell'IA.
• Infrastruttura cloud:Miglioramento della connettività all'interno e tra i data center cloud per applicazioni a iperscala.
• Aggregazione della rete:Aggregazione efficiente di più flussi 100G in un collegamento 200G con larghezza di banda superiore.

Specificativi e guida alla selezione

Vantaggi competitivi

• Ottimizzatore di densità:raddoppia efficacemente la capacità delle porte convertendo una porta 200G in due porte 100G, massimizzando l'investimento degli switch.
• Garanzia delle prestazioni:È sottoposto a rigorosi test di produzione per garantire un'integrità del segnale superiore e bassi tassi di errore dei bit rispetto a molticavo a fibra passivasoluzioni.
• Efficienza energetica:Offre una soluzione a potenza inferiore per gigabit rispetto all'utilizzo di più transceiver e cavi discreti.
• Facilità d'uso:Una soluzione plug-and-play pre-terminata elimina la complessità e i potenziali punti di guasto associati alle ottiche e ai cavi separati.

Servizio e supporto

Noi sosteniamo i nostri prodotti con un pacchetto completo di servizi.cavo a fibra otticaI nostri prodotti hanno una garanzia standard.cavo a fibra passivaIl nostro team di supporto tecnico dedicato è disponibile per fornire consulenza pre-vendita e risoluzione dei problemi post-vendita, assicurando che la rete funzioni al massimo delle prestazioni.

Domande frequenti (FAQ)

D: Qual è la differenza tra un cavo AOC e un cavo DAC passivo?
R: Un cavo ottico attivo (AOC) utilizza fibre ottiche e trasmettitori integrati per convertire i segnali elettrici in luce, consentendo distanze più lunghe (fino a 30 m +) e un peso più leggero.Un cavo di rame ad attacco diretto passivo (DAC) è una soluzione di rame limitata a distanze più brevi (~ 3-5m) ed è più suscettibile alle interferenze elettromagnetiche.

D: Questo cavo è compatibile con le mie porte di commutazione 100GbE QSFP28 esistenti?
R: No, questo cavo richiede porte QSFP56, che sono elettricamente compatibili ma progettate per velocità di trasmissione più elevate.

D: Posso utilizzare una delle estremità da 100 Gb/s in modo indipendente?
R: No, entrambe le estremità da 100 Gb/s devono essere collegate a dispositivi attivi affinché l'intero collegamento si inizializzi e funzioni correttamente.

D: Questo cavo supporta il monitoraggio diagnostico digitale (DDM)?
R: Sì, fornisce una completa funzionalità DDM, compresa la temperatura, la tensione, la corrente TX bias e il monitoraggio della potenza RX/TX per ogni corsia, accessibile tramite l'interfaccia I2C.

Precauzioni importanti

• Manipolazione:Quando non si utilizzano le porte, mantenere i tappi protettivi contro la polvere per evitare la contaminazione.
• Radio di piegatura:Evitare di piegare il cavo oltre il raggio minimo di piegatura di 30 mm per evitare danni alle fibre interne.
• Compatibilità:Conferma la compatibilità con il tuo switch specifico e l'hardware del server prima dell'acquisto.
• Pulizia:Se la pulizia è necessaria, utilizzare solo strumenti e metodi di pulizia in fibra ottica approvati.
• Ambiente:Progettato per ambienti di data center controllati, la temperatura di funzionamento deve essere mantenuta tra 0°C e 70°C.
