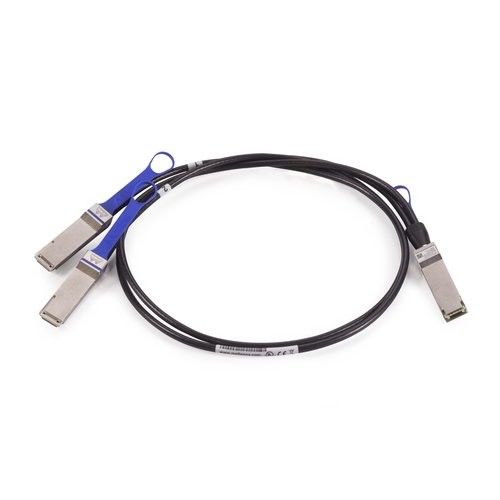

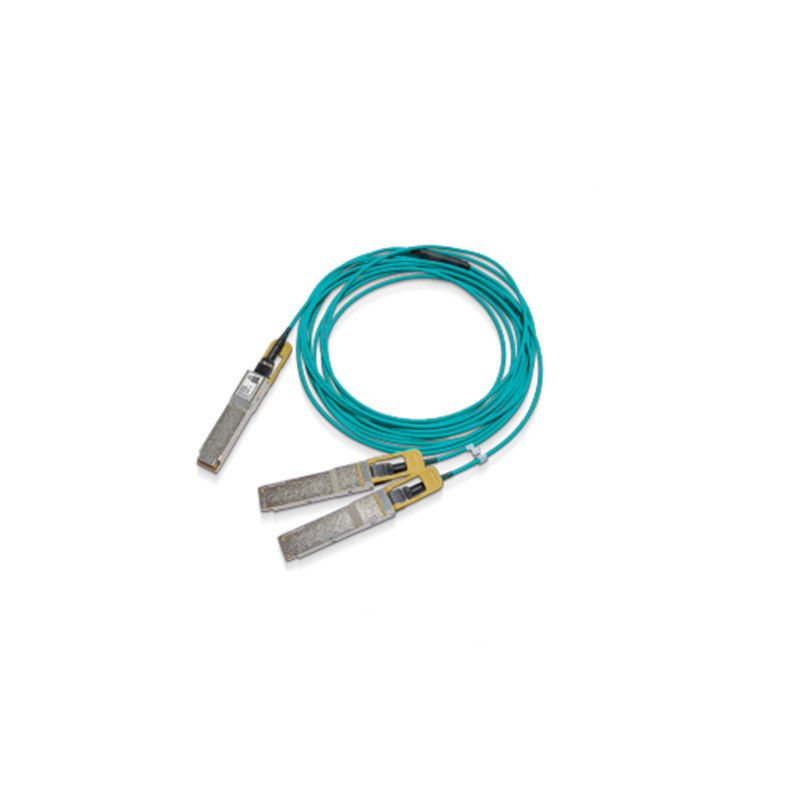

MFS1S50-H005V Cavo Ottico Attivo (AOC) da 200Gb/s QSFP56 a 2x100Gb/s

1. Panoramica del Prodotto

L'NVIDIA® MFS1S50-H005V è un cavo splitter ottico attivo (AOC) ad alte prestazioni ed economicamente vantaggioso, progettato per le interconnessioni dei data center moderni. Questa innovativa soluzione di Cavo in Fibra Ottica converte una singola porta da 200Gb/s in due canali indipendenti da 100Gb/s, massimizzando l'utilizzo delle porte e riducendo i costi infrastrutturali. È un componente essenziale per il networking ad alta velocità, offrendo un'alternativa affidabile alle soluzioni tradizionali di cavi in fibra passiva con prestazioni e portata migliorate.

2. Caratteristiche Principali

• Supporta la divisione da 200Gb/s InfiniBand HDR e 200GbE a 2x100Gb/s
• Utilizza la modulazione PAM4 a 4x50Gb/s per lane
• Fattore di forma QSFP56 hot-pluggable per una facile implementazione
• Basso consumo energetico: 4,5W (estremità 200G), 3,0W (estremità 100G tipico)
• Portata fino a 30 metri su fibra multi-modo (MMF)
• Conforme agli standard SFF-8665, SFF-8636 e RoHS
• Interfaccia di Monitoraggio Diagnostico Digitale (DDM) integrata

3. Tecnologia e Standard Fondamentali

Questo AOC sfrutta la tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) ed è pienamente conforme agli standard chiave del settore, tra cui SFF-8665 per il fattore di forma QSFP56 e SFF-8636 per la gestione. Supporta i protocolli IBTA InfiniBand HDR e 200 Gigabit Ethernet, garantendo un'ampia interoperabilità. L'interfaccia I²C integrata offre capacità complete di monitoraggio e gestione, un vantaggio significativo rispetto a un cavo in fibra passiva di base.

4. Principio di Funzionamento

Il cavo funziona come uno splitter ottico attivo. L'estremità singola 200G QSFP56 riceve un segnale da 200Gb/s, che viene poi diviso e convertito in due segnali ottici separati da 100Gb/s. Questi segnali vengono trasmessi attraverso fibre multi-modo interne alle due estremità 100G QSFP56. Questo processo di conversione attiva, a differenza di un cavo in fibra passiva che trasporta semplicemente un segnale, consente portate maggiori e una migliore integrità del segnale all'interno dell'ambiente del data center.

5. Scenari Applicativi

• Interconnessione di switch leaf da 200G a switch spine o server da 100G
• Cluster di High-Performance Computing (HPC) e AI/ML
• Espansione del fabric del data center e segmentazione della rete
• Reti di trading ad alta frequenza e dati finanziari
• Infrastruttura cloud e data center aziendali

6. Specifiche e Informazioni per l'Ordine

Tabella Ordini

7. Vantaggi e Punti di Forza

• Ottimizzazione della Densità delle Porte:Raddoppia efficacemente il numero di connessioni da 100G disponibili da una singola porta switch da 200G, offrendo un miglior costo per porta rispetto all'utilizzo di due cavi in fibra ottica separati.
• Prestazioni Superiori:La ritrasmissione e l'amplificazione attiva del segnale garantiscono una migliore integrità del segnale su distanze maggiori rispetto ai cavi DAC passivi o a un cavo in fibra passiva standard.
• Latenza Ridotta:Progettato per la trasmissione dati a bassa latenza, fondamentale per le applicazioni HPC e finanziarie.
• Facilità d'Uso:Hot-pluggable e flessibile, semplificando la gestione dei cavi rispetto alle ingombranti alternative in rame.

8. Servizio e Supporto

Tutti i nostri prodotti, incluso questo cavo in fibra ottica ad alte prestazioni, sono coperti da una garanzia standard. Manteniamo un vasto inventario di oltre 10 milioni di unità per una consegna rapida. Il nostro team di supporto tecnico dedicato fornisce consulenza 24 ore su 24, 7 giorni su 7 per assistere con l'integrazione e la risoluzione dei problemi, garantendo il successo della tua implementazione.

9. Domande Frequenti (FAQ)

D: Questo cavo è compatibile con il mio switch Mellanox/ NVIDIA Spectrum esistente?
R: Sì, l'AOC MFS1S50-H005V è progettato per un'interoperabilità senza soluzione di continuità con gli switch NVIDIA Spectrum (come SN3700, SN4600) e altri sistemi Mellanox InfiniBand che supportano velocità HDR.

D: In cosa si differenzia questo cavo ottico attivo da un cavo in fibra passiva?
R: Un AOC contiene componenti attivi che amplificano e ritrasmettono il segnale ottico, consentendo portate maggiori (fino a 30 m con MMF) e una migliore integrità del segnale. Un cavo in fibra passiva non ha componenti attivi e viene tipicamente utilizzato per distanze molto più brevi o applicazioni diverse.

D: Le due estremità da 100G possono essere collegate a switch diversi?
R: No, entrambe le estremità da 100G provengono e sono gestite dall'unica estremità da 200G. Sono progettate per collegare due dispositivi separati (ad esempio, due server) a una singola porta upstream da 200G.

10. Precauzioni

• Assicurarsi la compatibilità con le specifiche della porta del dispositivo host (QSFP56, che supporta HDR/200G).
• Osservare il raggio di curvatura minimo (30 mm) durante l'installazione per evitare danni alle fibre interne.
• Utilizzare sempre i cappucci antipolvere protettivi quando le porte non sono in uso.
• Seguire le precauzioni standard ESD (Scarica Elettrostatica) durante la manipolazione.
• Questa apparecchiatura è conforme ai limiti di Classe A della FCC. Il funzionamento in aree residenziali può causare interferenze.
