cavo MCP7H50-H002R26 MCP7H50-V0xxR QSFP56 di 2m HDR100 Mellanox DAC Cable Direct Attach Fiber
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP7H50-H002R26 |
| Documento: | MCP7H50-H002R26.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo e originale | Disponibilità: | Azione |
|---|---|---|---|
| Tempo di garanzia: | 1 anno | tecnologia: | Infiniband |
| Velocità massima: | HDR a 2xHDR100 | Velocità dati: | 200Gb/s a 100Gb/s |
| Tensione di alimentazione: | -0,3 ~ 3.6V | Tensione di input dei dati: | -0.3 ~ 3.465V |
| Tensione di ingresso di controllo: | -0.3 ~ 4.0V | Soglia di danno: | 3.4dbm |
| Evidenziare: | 2m Mellanox DAC Cable,HDR100 Mellanox DAC Cable,cavo a fibre ottiche diretto dell'attaccatura di 2m |
||
Descrizione di prodotto

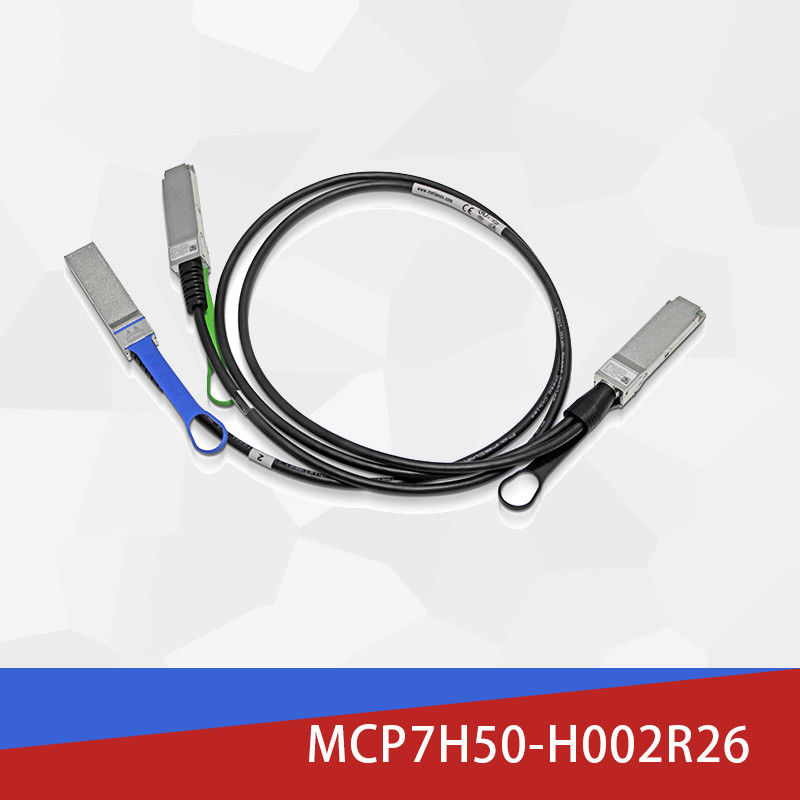

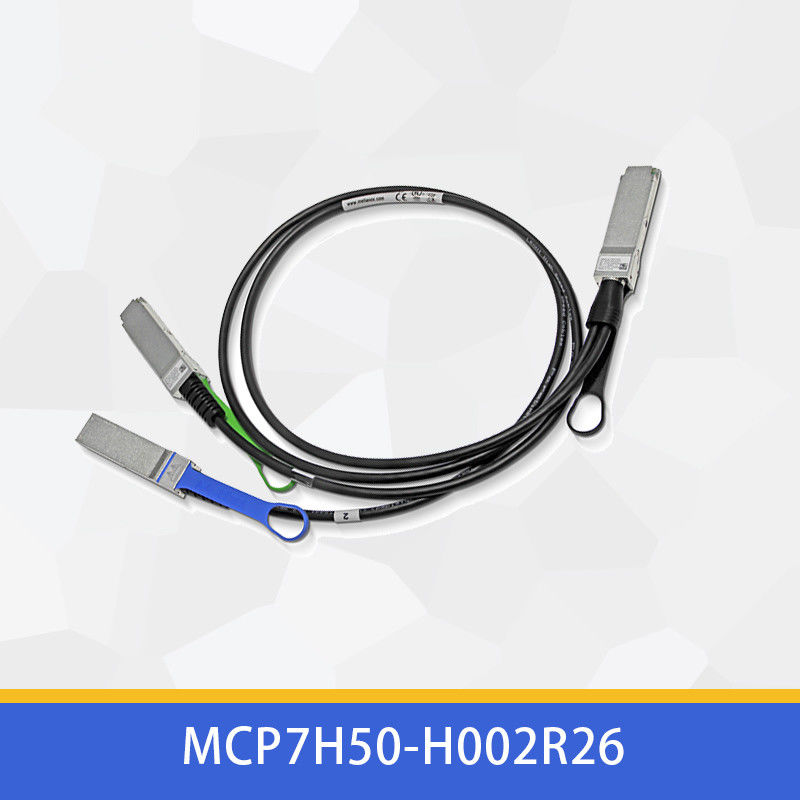

Mellanox MCP7H50-H002R26: Cavo DAC Breakout da 200G HDR a Dual 100G HDR100
Punti salienti delle prestazioni
Ottimizzazione della larghezza di banda
Divide in modo efficiente la larghezza di banda 200G HDR in due canali 100G HDR100 indipendenti con zero requisiti di alimentazione attiva
Integrità del segnale avanzata
La tecnologia di modulazione PAM4 garantisce un'eccezionale trasmissione dei dati con BER migliore di 1E-15
Panoramica del prodotto
Il Mellanox MCP7H50-H002R26 è una soluzione breakout Direct Attach Copper (DAC) ad alte prestazioni che funge da alternativa superiore ai tradizionali alternativa ai cavi in fibra ottica passivi sistemi. Questo innovativo interconnettore converte in modo efficiente una singola porta InfiniBand HDR da 200 Gb/s in due connessioni HDR100 da 100 Gb/s indipendenti, offrendo ai data center una combinazione ottimale di prestazioni, efficienza energetica ed economicità per ambienti di rete ad alta densità.
Specifiche tecniche
| Parametro | Specifica |
|---|---|
| Modello del prodotto | MCP7H50-H002R26 |
| Configurazione della velocità dati | 200G HDR a 2×100G HDR100 |
| Tipo di interconnessione | Direct Attach Copper (DAC) |
| Lunghezza del cavo | 2 metri (tolleranza ±0,05 m) |
| Interfaccia connettore | QSFP56 a 2×QSFP56 |
| Calibro del filo | 26 AWG |
| Consumo energetico | <0,1 W (funzionamento passivo) |
| Temperatura di esercizio | da 0°C a 70°C |
| Standard di conformità | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impedenza caratteristica | 100Ω (intervallo 90-110Ω) |
Implementazione della tecnologia
Questa avanzata alternativa ai cavi in fibra ottica passivi utilizza una sofisticata tecnologia di modulazione PAM4 4×50 Gb/s, offrendo un'eccezionale integrità del segnale su tutti i canali di trasmissione. La soluzione è pienamente conforme agli standard IBTA (InfiniBand Trade Association) HDR e incorpora le specifiche SFF-8665 e SFF-8636 per una perfetta integrazione e una gestione completa tramite l'interfaccia I²C, fornendo una solida alternativa ai tradizionali sistemi in fibra ottica.
Metodologia operativa

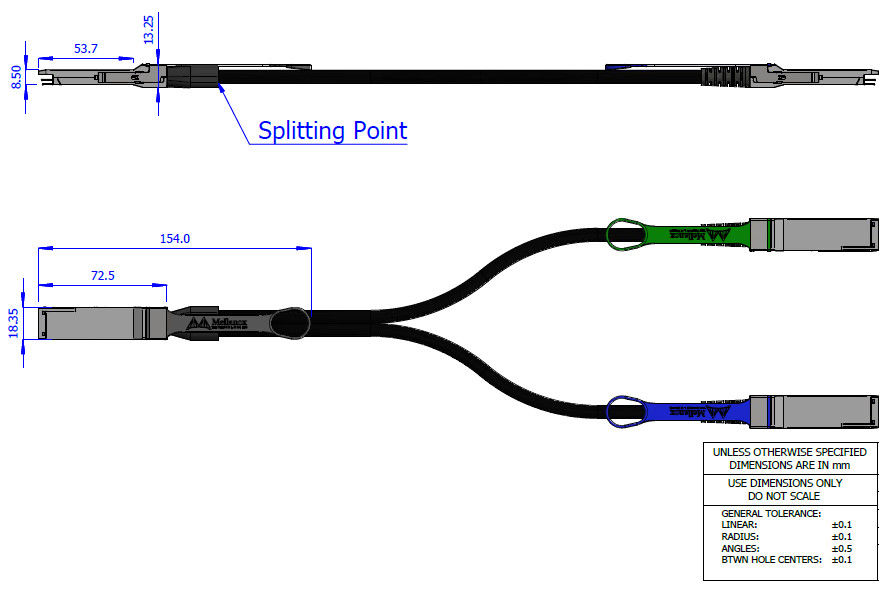

L'MCP7H50-H002R26 funziona come un ponte elettrico passivo intelligente, instradando in modo efficiente i segnali ad alta velocità da un singolo connettore QSFP56 (che supporta 200G HDR) a due connettori QSFP56 indipendenti (ciascuno dei quali supporta 100G HDR100). Questa sofisticata alternativa ai cavi in fibra ottica passivi mantiene un'eccezionale integrità del segnale attraverso conduttori in rame con impedenza abbinata di precisione (impedenza caratteristica di 100Ω) e tecnologie di schermatura avanzate che minimizzano efficacemente il crosstalk e le interferenze elettromagnetiche, garantendo una trasmissione dati affidabile.
Ambienti applicativi
Questa soluzione di interconnessione ad alta densità è ideale per i moderni requisiti infrastrutturali:
Reti di data center
Architetture spine-leaf e connettività top-of-rack per ambienti hyperscale
High-Performance Computing
Interconnessioni cluster per la ricerca scientifica e le simulazioni di ingegneria
AI e Machine Learning
Connettività del cluster di addestramento per framework di deep learning
Sistemi di archiviazione
Connessioni ad alta velocità per soluzioni di archiviazione SAN e NAS
Vantaggi competitivi
L'MCP7H50-H002R26 offre vantaggi significativi rispetto sia ai cavi ottici attivi che alle soluzioni in rame di generazione precedente:
- Efficienza economica: Fornisce una riduzione dei costi di circa il 35-45% rispetto alle soluzioni ottiche attive equivalenti
- Ottimizzazione energetica: Consuma meno di 0,1 W rispetto ai 2-3 W dei cavi ottici attivi
- Maggiore affidabilità: Il design passivo elimina i punti di guasto associati ai componenti attivi
- Latenza ridotta: La trasmissione del segnale elettrico offre una latenza inferiore rispetto ai sistemi di conversione ottica
- Sicurezza ambientale: La guaina LSZH e la costruzione senza alogeni migliorano gli standard di sicurezza degli impianti
- Gestione termica: Il ridotto consumo energetico diminuisce i requisiti di raffreddamento in configurazioni dense
Servizi di supporto
Mellanox fornisce un'infrastruttura di supporto completa per l'MCP7H50-H002R26:
- Garanzia hardware limitata di 1 anno che copre i difetti dei materiali e di fabbricazione
- Rete globale di supporto tecnico con assistenza esperta per le sfide di integrazione
- Servizi di configurazione personalizzati per scenari di implementazione su larga scala
- Evadere gli ordini standard entro 2-3 settimane con opzioni accelerate disponibili
- Servizi di verifica della compatibilità per ambienti eterogenei
Domande frequenti
Qual è la distanza massima supportata da questa soluzione DAC?
L'MCP7H50-H002R26 è progettato per applicazioni a corto raggio fino a 3 metri, rendendolo particolarmente adatto per la connettività a livello di rack e rack adiacenti negli ambienti dei data center.
Questo cavo è compatibile con apparecchiature non Mellanox?
Sebbene ottimizzata per i sistemi Mellanox, questa alternativa ai cavi in fibra ottica passivi è conforme agli standard del settore ed è generalmente compatibile con le apparecchiature di altri fornitori che supportano le interfacce InfiniBand HDR e QSFP56 compatibili.
Quale manutenzione è richiesta per questi cavi?
In quanto soluzione passiva, l'MCP7H50-H002R26 richiede una manutenzione minima oltre all'ispezione visiva periodica per danni fisici e per garantire che i connettori rimangano puliti e privi di detriti.
Linee guida per l'installazione
Per garantire prestazioni e longevità ottimali:
- Mantenere un raggio di curvatura minimo di 34 mm per curve singole e 68 mm per curve ripetute
- Evitare curve strette, in particolare vicino alle interfacce dei connettori dove lo stress è concentrato
- Implementare adeguate precauzioni ESD durante le procedure di manipolazione e installazione
- Verificare la compatibilità con il firmware del sistema host e le versioni dei driver prima dell'implementazione
- Funzionare rigorosamente entro gli intervalli di temperatura (da 0°C a 70°C) e umidità (dal 5% all'85%) specificati
- Ispezionare regolarmente i connettori per la presenza di detriti o danni prima dell'installazione e durante i cicli di manutenzione
