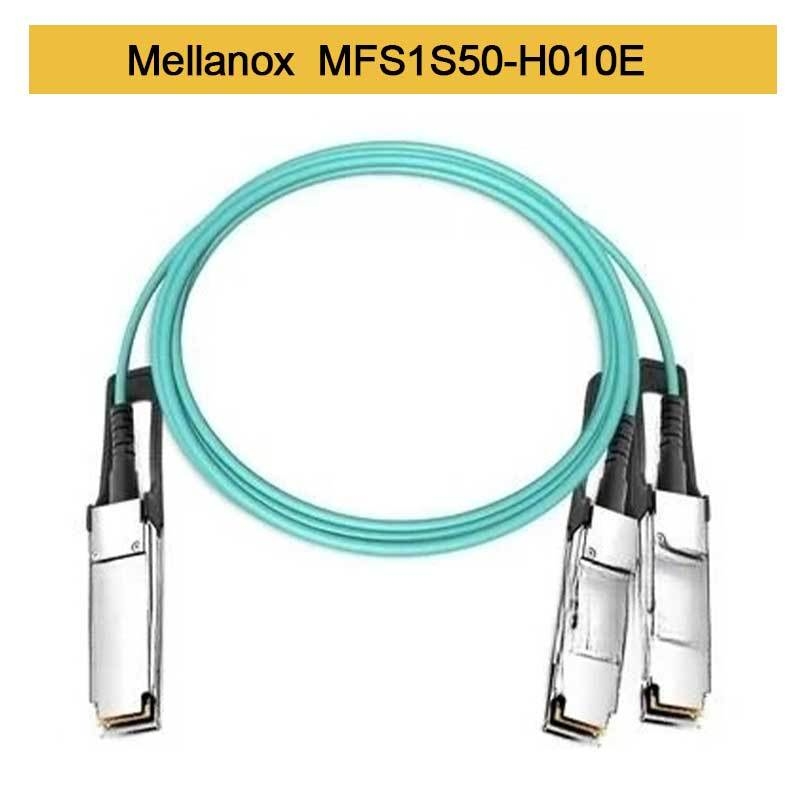

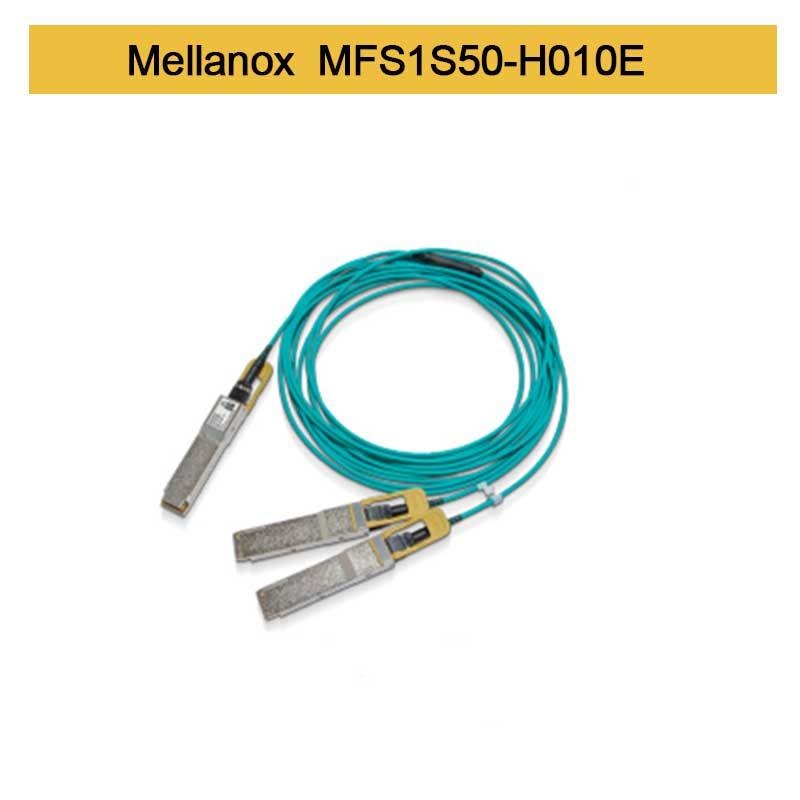

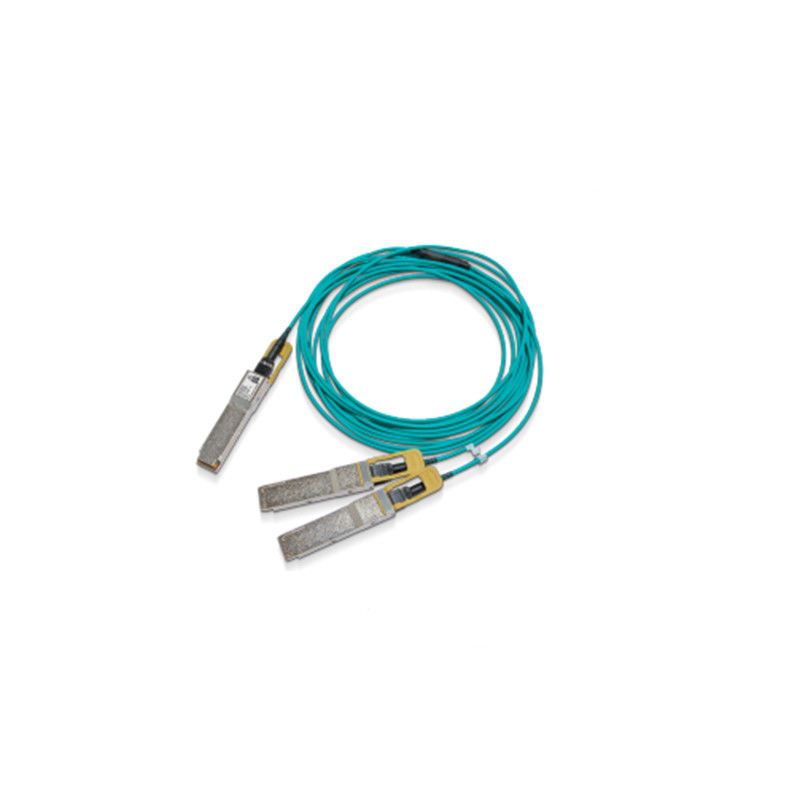

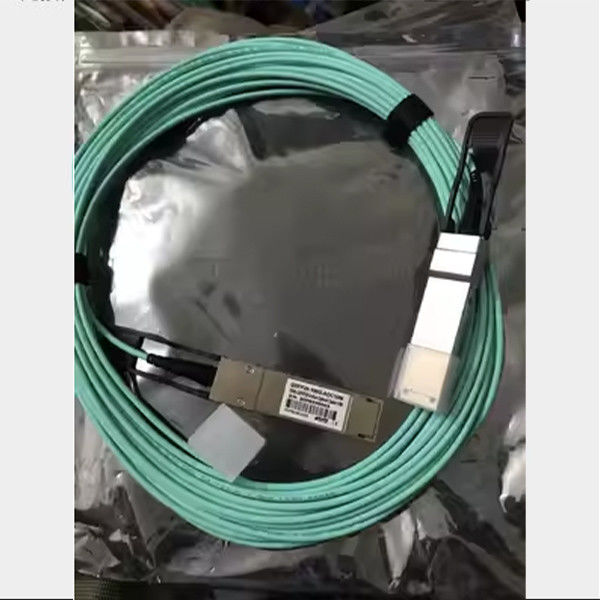

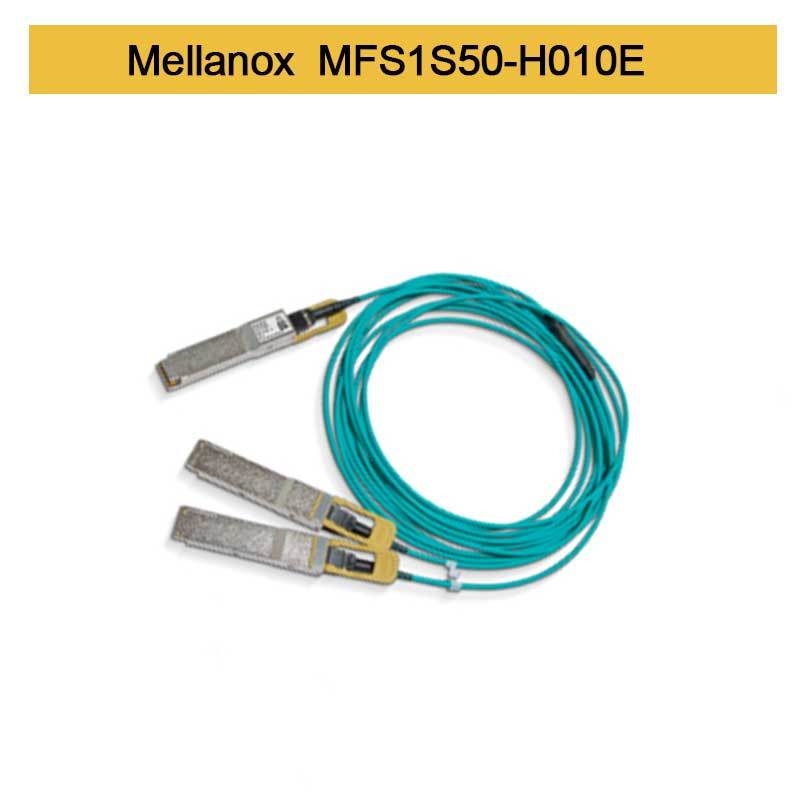

Cavo splitter ottico attivo MMF da 200 Gb/s HDR a 2x100 Gb/s HDR100 (QSFP56 a 2xQSFP56)

Mellanox® MFS1S50-HxxxE è un cavo splitter ottico attivo (AOC) da 200 Gb/s a 2 x 100 Gb/s basato su VCSEL (Vertical Cavity Surface-Emitting Laser), conveniente, progettato per l'uso in sistemi InfiniBand HDR (High Data Rate) da 200 Gb/s.

Il cavo MFS1S50-HxxxE è conforme a SFF-8665 per la soluzione QSFP56 collegabile. Fornisce connettività tra unità di sistema con un connettore da 200 Gb/s su un lato e due connettori separati da 100 Gb/s sull'altro lato, come uno switch e due server. Il cavo collega i segnali dati da ciascuna delle 4 coppie MMF (Multi Mode Fiber) sull'estremità singola QSFP56 alla doppia coppia di ciascuna delle estremità multiporta QSFP56. Ogni estremità QSFP56 del cavo comprende un'EEPROM che fornisce informazioni sul prodotto e sul monitoraggio dello stato, che possono essere lette dal sistema host.

Test rigorosi di produzione garantiscono la migliore esperienza di installazione, prestazioni e durata.

Le soluzioni di cavi in fibra ottica attivi di qualità unica di Mellanox’s forniscono connettività a basso consumo energetico per le interconnessioni dei data center. Consentono una maggiore larghezza di banda delle porte, densità e configurabilità a basso costo e un ridotto fabbisogno energetico nei data center.

NVIDIA® MFS1S50 è un cavo splitter ottico attivo (AOC) da 200 Gb/s a 2 x 100 Gb/s basato su VCSEL (Vertical Cavity Surface-Emitting Laser), conveniente, progettato per l'uso in sistemi InfiniBand (IB) HDR (High Data Rate) da 200 Gb/s.

Il cavo MFS1S50 è conforme a SFF-8665 per la soluzione QSFP56 collegabile. Fornisce connettività tra unità di sistema con un connettore da 200 Gb/s su un lato e due connettori separati da 100 Gb/s sull'altro lato, come uno switch e due server. Il cavo collega i segnali dati da ciascuna delle 4 coppie MMF (Multi Mode Fiber) sull'estremità singola QSFP56 alla doppia coppia di ciascuna delle estremità multiporta QSFP56. Ogni estremità QSFP56 del cavo comprende un'EEPROM che fornisce informazioni sul prodotto e sul monitoraggio dello stato, che possono essere lette dal sistema host.

Le soluzioni di cavi di qualità unica di NVIDIA forniscono connettività a basso consumo energetico per le interconnessioni dei data center. Consente una maggiore larghezza di banda delle porte, densità e configurabilità a basso costo e un ridotto fabbisogno energetico nei data center.

Test rigorosi di produzione garantiscono la migliore esperienza di installazione, prestazioni e durata.

Informazioni per l'ordine

Specifiche massime assolute

I valori nominali massimi assoluti sono quelli oltre i quali potrebbero verificarsi danni al dispositivo.

Il funzionamento prolungato tra le specifiche operative e i valori nominali massimi assoluti non è previsto e potrebbe causare il degrado permanente del dispositivo.

Valori nominali massimi assoluti

Specifiche ambientali

Questa tabella mostra le specifiche ambientali del prodotto.

Specifiche operative

Questa sezione mostra l'intervallo di valori per il normale funzionamento. Il filtraggio dell'alimentazione della scheda host deve essere progettato come raccomandato nella specifica del comitato SFF.

Specifiche elettriche

Note:

• Più domini di clock sono supportati solo sul lato linea Rx. Il lato host Rx supporta un solo dominio di clock.
• Il blocco CDR QSFP Tx può verificarsi solo se la linea Tx 4 sta trasmettendo dati.

Scarica elettrostatica (ESD)

Questo prodotto è compatibile con i livelli ESD negli ambienti operativi tipici dei data center e certificato in conformità con gli standard elencati nella sezione Conformità normativa. Il prodotto viene spedito con cappucci protettivi su tutti i connettori per proteggerlo durante la spedizione. Nella normale manipolazione e funzionamento di cavi ad alta velocità e ricetrasmettitori ottici, l'ESD è motivo di preoccupazione durante l'inserimento nella gabbia QSFP del server/switch. Pertanto, è necessario osservare le precauzioni standard per la manipolazione ESD. Questi includono l'uso di cinturini da polso/scarpe con messa a terra e pavimenti ESD ovunque venga estratto/inserito un cavo/ricetrasmettitore. Le scariche elettrostatiche all'esterno del telaio dell'apparecchiatura host dopo l'installazione sono soggette ai requisiti ESD a livello di sistema.

Manipolazione e pulizia

Il ricetrasmettitore può essere danneggiato dall'esposizione a picchi di corrente e sovratensioni. Prestare attenzione a limitare l'esposizione alle condizioni definite nei valori nominali massimi assoluti. Osservare le normali precauzioni di manipolazione per i dispositivi sensibili alle scariche elettrostatiche. Il ricetrasmettitore viene spedito con cappucci antipolvere sia sulla porta elettrica che su quella ottica. Il cappuccio sulla porta ottica deve essere sempre in posizione quando non è collegato alcun cavo in fibra. Il connettore ottico ha una superficie del connettore incassata che viene esposta ogni volta che non ha né cavo né cappuccio.

Prima di inserire il cavo in fibra, pulire il connettore del cavo per evitare contaminazioni. Il cappuccio antipolvere assicura che l'ottica rimanga pulita e non dovrebbe essere necessaria alcuna pulizia aggiuntiva. In caso di contaminazione, è necessario utilizzare strumenti e metodi di pulizia standard. Non devono essere applicati liquidi.

Interoperabilità

Per le configurazioni testate con gli AOC, fare riferimento al rapporto di qualifica del prodotto a livello di sistema (SLP).

Selezione velocità

L'AOC supporta la selezione della velocità, che viene controllata scrivendo nei registri 0x57-0x58. Due bit sono assegnati per ogni linea del ricevitore nel byte 0x57 (87dec, Rxn_Rate_Select) e due bit per ogni linea del trasmettitore nel byte 0x58 (88dec, Txn_Rate_Select) per specificare fino a quattro velocità in bit, come definito in SFF-8636 Rev 2.9.2 Tabella 6-5 XN_RATE_SELECT ENCODINGS. Tutte e quattro le linee devono avere lo stesso valore di selezione della velocità.

La tabella seguente specifica la velocità per ogni impostazione di selezione della velocità.

Codifiche di selezione della velocità

Specifiche meccaniche

Interconnessioni ad alta velocità
L'ultima rapida crescita del traffico dei data center e del cloud computing ha portato a enormi aumenti del traffico da macchina a macchina a causa della rapida adozione della virtualizzazione dei server, delle reti definite dal software (SDN) e del cloud computing. Ora aggiungi i massicci requisiti di larghezza di banda per la rete di terabyte di dati per l'addestramento dei sistemi basati su GPU di apprendimento automatico (ML) di intelligenza artificiale (AI).

Questo sta guidando una domanda massiccia di reti ad alta larghezza di banda e bassa latenza. I cavi DAC e AOC ad alta velocità e le interconnessioni dei ricetrasmettitori ottici stanno svolgendo un ruolo fondamentale in queste moderne tecnologie dei data center.

La famiglia di prodotti NVIDIA® Mellanox® LinkX® di cavi e ricetrasmettitori offre la linea più completa del settore di 10, 25, 40, 50, 100, 200 e 400 GbE in Ethernet e EDR, HDR e NDR in prodotti InfiniBand per cloud, HPC, Web 2.0, Enterprise, telco, storage e intelligenza artificiale, applicazioni data center.

I cavi e i ricetrasmettitori LinkX vengono spesso utilizzati per collegare gli switch top-of-rack verso il basso agli adattatori di rete nelle GPU NVIDIA e nei server CPU e nello storage e/o verso l'alto nelle applicazioni da switch a switch in tutta l'infrastruttura di rete.
