Specifiche di prodotto di MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Introduzione

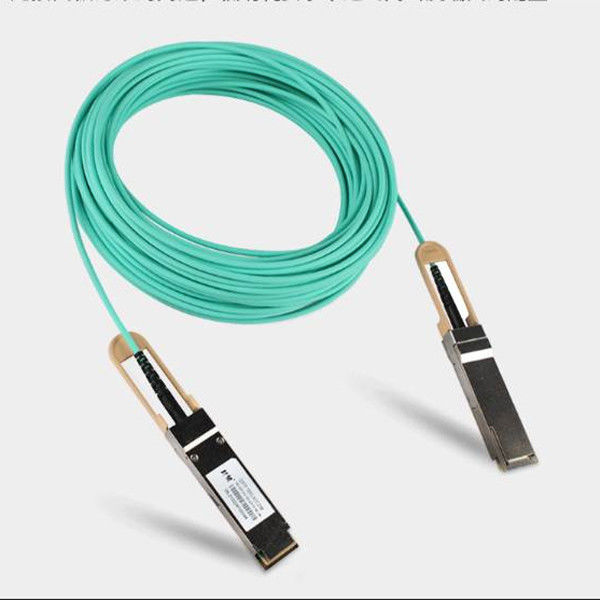

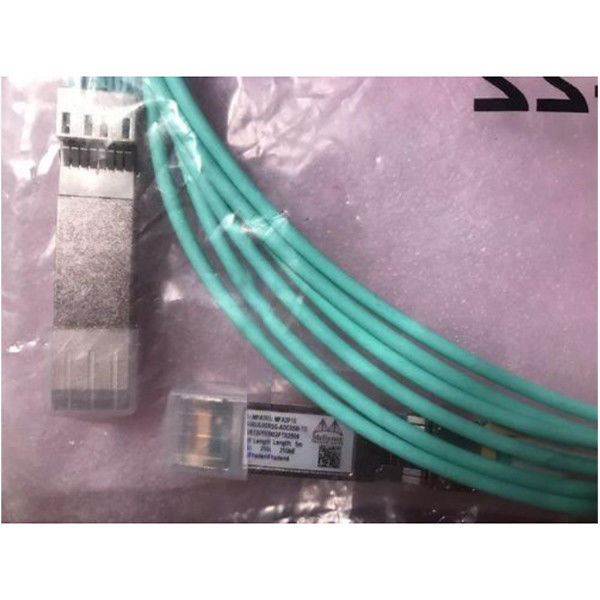

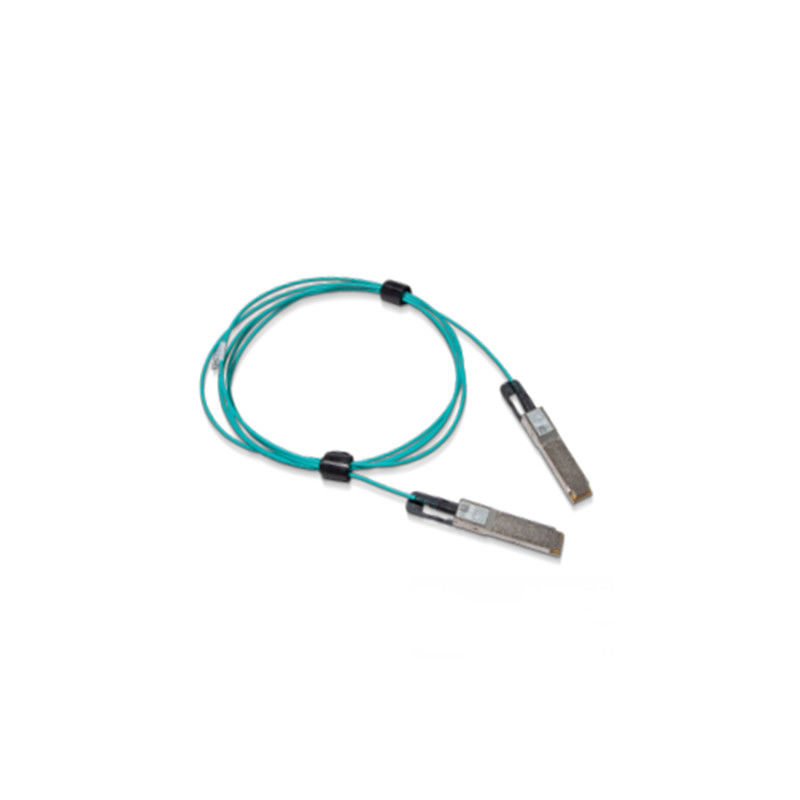

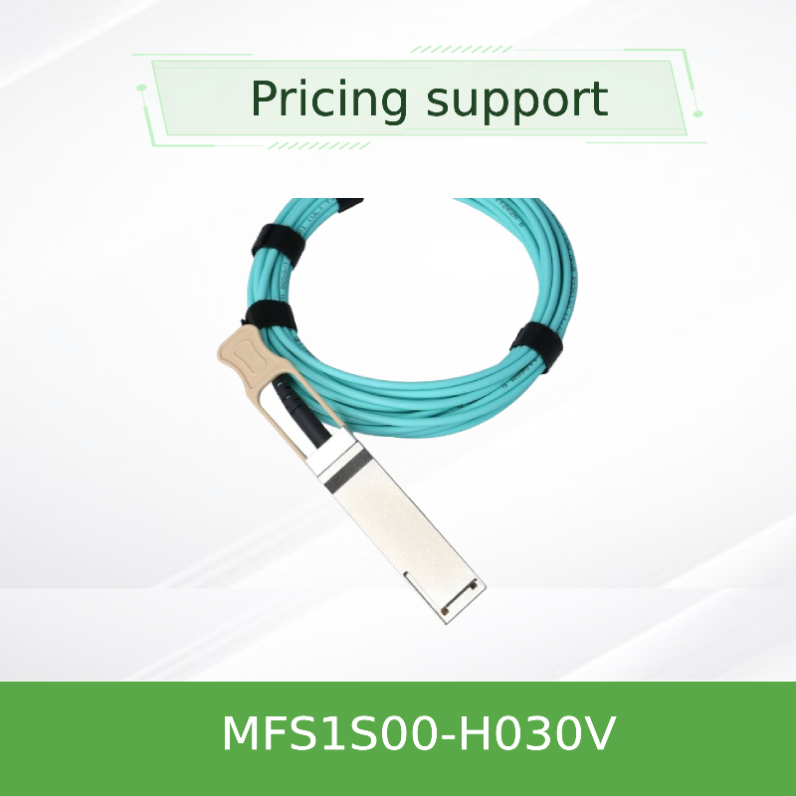

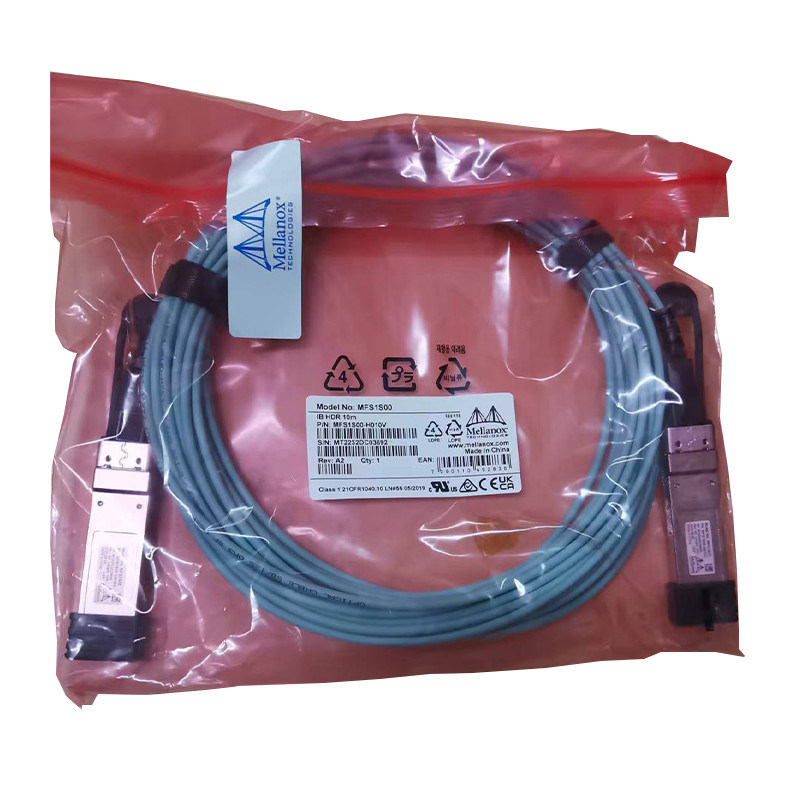

Il NVIDIA® MFS1S00 è QSFP56 (laser d'emissione della cavità verticale) ad un cavo ottico attivo basato VCSEL (AOC) progettato per uso nei sistemi di 200Gb/s InfiniBand (IB) HDR (alto tasso di dati).

Il MFS1S00 AOC offre l'alta densità e configurabilità del porto e una portata molto più lunga che i cavi di rame passivi nei centri dati. Poiché il AOC è pluggable caldo, è facile da installare e sostituire.

Il MFS1S00 ha un porto compiacente standard SFF-8665 QSFP56 dal lato elettrico verso il sistema host. Contiene quattro ricetrasmettitori ottici misti delle fibre (MMF) per estremità, ciascuna che funziona ai tassi di dati fino di 50Gb/s.

Il MFS1S00 offre il retiming selezionabile per vicolo per entrambi suoi trasmettitori ottici e ricevitori fino ai tassi 50Gb/s.

Le soluzioni uniche del cavo della qualità di Nvidia forniscono la connettività elettrico efficiente per il centro dati collega. Permette all'più alta larghezza di banda del porto, densità e la configurabilità ad un basso costo e requisito di potere riduttore nei centri dati. La prova di produzione rigorosa assicura la migliori esperienza, prestazione e durevolezza dell'installazione della fuori de scatola.

Caratteristiche fondamentali
Supporti IBTA IB HDR
Fino a 200Gb/s
modulazione di 4x 50Gb/s PAM4
Ampiezza e pre-enfasi programmabili dell'uscita di Rx
Porto compiacente SFF-8665 QSFP56
Alimentazione elettrica singola 3.3V
5.0W consumo di energia (tipo., ogni estremità, con il retiming)
Lunghezza di fino a 100m
Pluggable caldo
RoHS compiacente
Interfaccia compiacente della gestione di SFF-8636 I2C
Applicazioni
Sistemi di sostegni 200Gb InfiniBand HDR
Sostiene 200 GbE fra i commutatori SN3700 e SN4600

Caratteristiche fondamentali
Portate da 30 a 100 metri
Collegamento ottico più a basso costo e diconsumo
Un assemblaggio cavi completo senza i connettori ottici
Disponibile nelle stesse configurazioni dei cavi di DAC
Esteso prodotto 25/50/100/200/400G che offre per ogni bisogno
Provato e certificato nei sistemi di NVIDIA GPU, di DGX™, di EGX™ e di DPU

Benefici
Il cavo a fibre ottiche sottile permette al raffreddamento massimo del flusso d'aria
Il peso leggero permette ai funzionamenti densi della fibra con supporto minimo
Nessun connettore ottico di MPO aumenta l'affidabilità e riduce la manutenzione
Progettato e manifatturiero dall'ottica di LinkX
una fabbrica di 100 per cento provata nella commutazione in tensione ed ai nei sistemi basati GPU
Ha progettato per andare oltre le norme dei BER dell'industria di IEEE per l'operazione affidabile nelle condizioni di gestione dure

Informazioni di ordinazione

Specifiche massime assolute

Le valutazioni massime assolute sono quelle oltre cui il danneggiamento del dispositivo può accadere.

L'operazione prolungata fra le specifiche funzionali e le valutazioni massime assolute non è intesa e può causare la degradazione permanente del dispositivo.

Specifiche ambientali

Questa tavola mostra le specifiche ambientali per il prodotto.

Specifiche funzionali

Questa sezione mostra la gamma di valori per l'operazione normale. La filtrazione dell'alimentazione elettrica del bordo ospite dovrebbe essere progettata come consigliato in spec. del comitato di SFF.

1. La lettura interna della temperatura con DDMI fino a 75°C è permessa.

Specifiche elettriche

Note:

• I dominii multipli dell'orologio sono sostenuti soltanto su Rx lato linea. Il lato Rx ospite sostiene un singolo dominio dell'orologio soltanto.
• La serratura di CDR di QSFP Tx può accadere soltanto se il vicolo 1 di Tx sta trasmettendo i dati
• Interoperabilità

Per le configurazioni provate con l'aocs, riferisca prego al rapporto livellato di qualificazione del prodotto del sistema (SLP).

Rate Select

Il AOC sostiene il tasso scelto, che è controllato scrivendo ai registri 0x57-0x58. Due bit sono assegnati per ogni vicolo del ricevitore in byte 0x57 (87dec, Rxn_Rate_Select) e due bit per ogni vicolo del trasmettitore nel byte 0x58 (88dec, Txn_Rate_Select) per specificare fino a quattro velocità di trasmissione, come definito in rev. SFF-8636 le 2.9.2 CODIFICHE della tabella 6-5 XN_RATE_SELECT. Tutti e quattro i vicoli sono richiesti per avere lo stesso valore scelto del tasso.

La tavola sotto specifica il tasso per ogni regolazione scelta del tasso.

Rate Select Encodings

Specifiche meccaniche



FAQ

Q1.What può voi comprare da noi?

: Mellanox, Aruba, Rukus, prodotti estremi di marca, compreso i commutatori, schede di rete, cavi, Access

Punto, ecc.

Q2.How circa la data di consegna?

: Richiede solitamente 3-5 giorni lavorativi. Per i modelli specifici, contattici prego per controllare le azione. Alla fine,

la consultazione reale prevarrà. Faremo il nostro meglio per consegnare appena possibile.

Q3.What è i vostri termini di garanzia?

: Forniamo 12 mesi di tempo della garanzia.

Q4.How circa il metodo di spedizione?

: Usiamo Fedex/DHL/UPS/TNT ed altre spedizioni dell'aria, spedizioni del mare sono inoltre realizzabili. In uno esprime,

potremmo fare tutte le spedizioni che avete voluto.

Q5.Can ottengo alcuni campioni?

: Sì, l'ordine del campione è disponibile per il controllo di qualità e la prova del mercato. Dovete soltanto pagare il costo del campione

e costo preciso.

Q6.What sono le vostre forze del centro?

: Rifornimento, originale e nuovi prodotti di prima mano con il prezzo favorevole ed il post-vendita perfetto.
