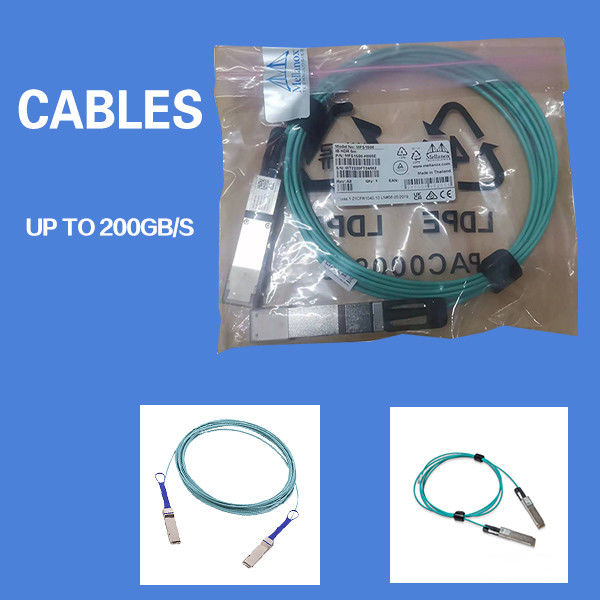

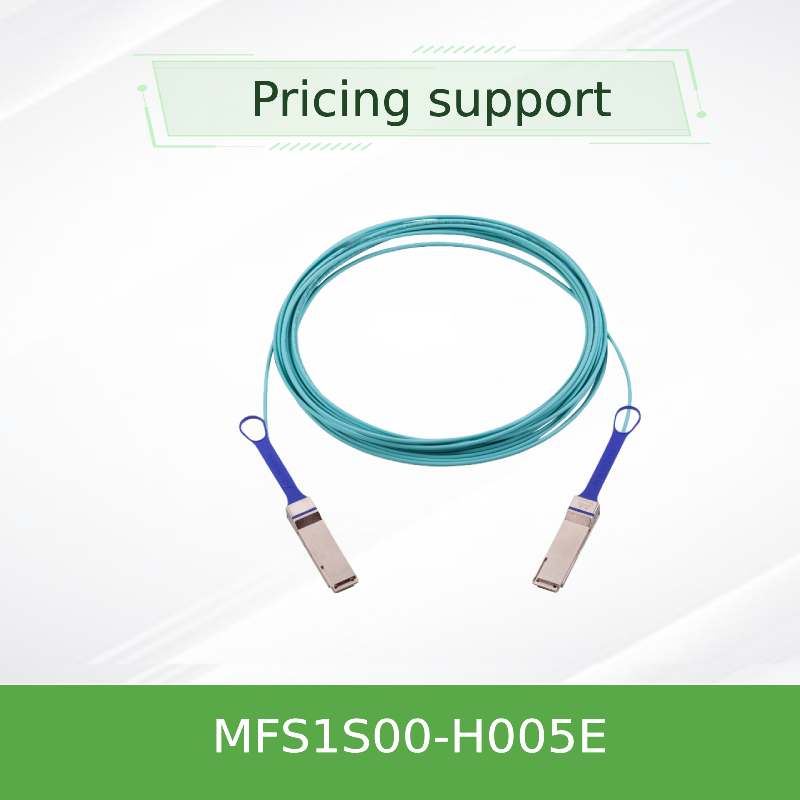

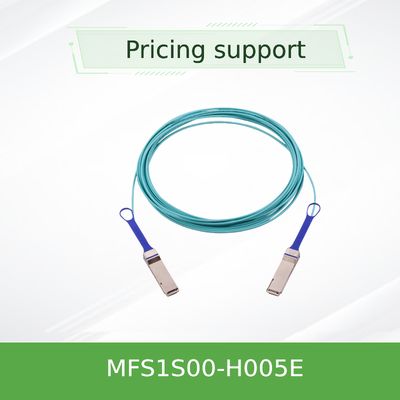

cavi MFS1S00-H005E 200Gb/s di 5m QSFP56 MMF Mellanox AOC HDR
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFS1S00-H005E |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | Nuovo e originale | Lunghezza: | 5m |
| Diametro: | 3 ± 0,2 mm | Raggio minimo di piegatura: | 30 mm |
| Colore del cavo: | Aqua | Umidità relativa di funzionamento: | 5~85% |
| Evidenziare: | MMF Mellanox AOC,HDR Mellanox AOC,Cavi del hdr del mellanox di MMF |
||
Descrizione di prodotto

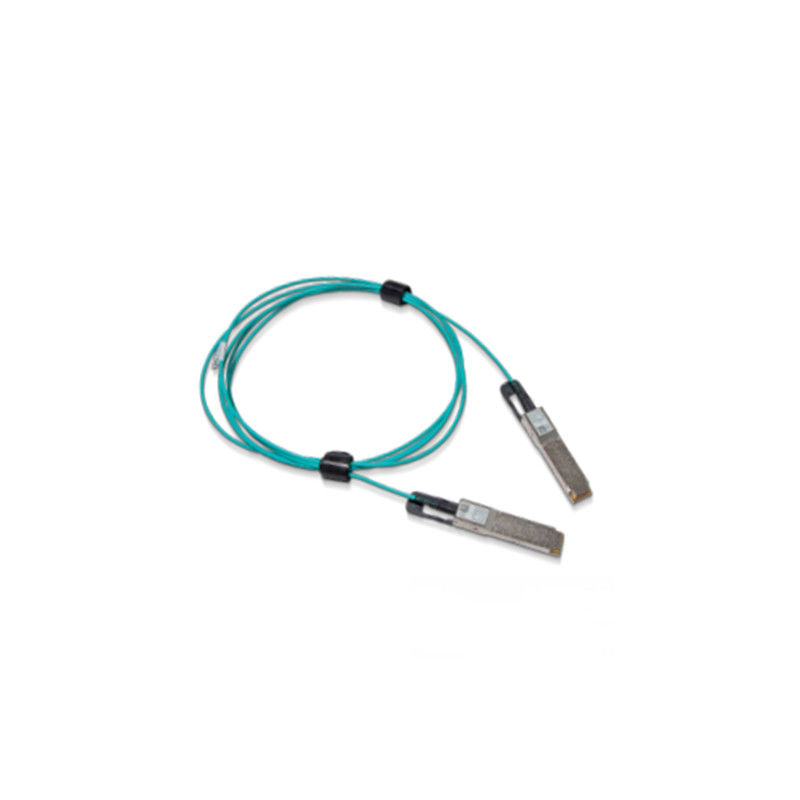

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 cavo ottico attivo
Visualizzazione del prodotto
L'NVIDIA® MFS1S00-H005V è un cavo ottico attivo QSFP56 ad alte prestazioni (AOC) progettato per sistemi InfiniBand HDR e 200 Gigabit Ethernet a 200 Gb/s.Cavo a fibra otticaIl progetto offre una soluzione robusta e a bassa latenza che supera i limiti delle soluzioni tradizionali.cavo a fibra passivaintegra quattro fibre multimode (MMF) per terminazione, ciascuna supportando la modulazione PAM4 a velocità di dati fino a 50 Gb/s,fornire un'eccezionale larghezza di banda e affidabilità per le interconnessioni dei moderni data center.
Caratteristiche chiave
- Supporta velocità di dati di 200 Gb/s per InfiniBand HDR e 200 GbE
- 4x 50Gb/s di modulazione PAM4 per corsia
- Fattore di forma QSFP56 con collegamento a caldo (conforme alla SFF-8665).
- Amplitudine di uscita Rx programmabile e pre-enfasi
- Fino a 100 m di portata su fibra multi-mode
- Fornitore di alimentazione singolo da 3,3 V; consumo tipico di energia: 5,0 W per estremità
- Monitoraggio diagnostico digitale integrato (DDM) tramite l'interfaccia I2C SFF-8636
- Compatibile con la RoHS e progettato per applicazioni ad alta densità
Tecnologia di base
Questo AOC utilizza la tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) e un retiming avanzato basato su DSP.3bs per 200GbELa funzionalità DDM integrata consente il monitoraggio in tempo reale della temperatura, della tensione, della corrente laser bias e della potenza ottica per ogni corsia,fornire informazioni critiche per lo stato di salute della rete e per gli avvisi prima del guasto.
Principio di funzionamento
Il cavo converte i segnali elettrici in segnali ottici utilizzando trasmettitori VCSEL integrati.Questi segnali ottici vengono trasmessi su fibra multi-mode e convertiti in segnali elettrici all'estremità riceventeLe caratteristiche integrate del segnale, incluse l'equalizzazione programmabile, la pre-enfasi e il recupero dei dati di clock (CDR), garantiscono prestazioni robuste su tutta la lunghezza del collegamento.un vantaggio significativo rispetto a un sistema di basecavo a fibra passiva.
Applicazioni
Ideale per cluster di calcolo ad alte prestazioni (HPC), data center cloud, reti di base aziendali e infrastrutture di carico di lavoro AI/ML.Progettato specificamente per sistemi HDR InfiniBand 200G e connettività 200GbE tra switch moderni come la serie NVIDIA SN3700 e SN4600.
Specificità e informazioni sull'ordine
| Parametro | Specificità |
|---|---|
| Numero di modello | MFS1S00-H005V |
| Tasso di dati | 200 Gb/s |
| Interfaccia/fattore di forma | QSFP56 |
| Tipo di cavo | Cavo ottico attivo (AOC) |
| Distanze | 5 metri |
| Consumo di energia | 5.0W (tipico per ogni estremità) |
| Massima portata | 100 m (MMF) |
| Modulazione | PAM4 |
Vantaggi
Questa alta prestazioneCavo a fibra otticaoffre un'integrità del segnale superiore e una portata più lunga rispetto ai DAC passivi o a uncavo a fibra passivaLa sua diagnostica integrata riduce il tempo di risoluzione dei problemi e il design a presa a caldo semplifica la manutenzione e la scalabilità in ambienti di data center densi.
Servizio e supporto
Offriamo una copertura di garanzia completa, consegna rapida dal nostro esteso inventario di oltre 10 milioni di dollari e consulenza tecnica 24 ore su 24.Il nostro team di esperti fornisce il supporto completo di integrazione e garanzia di compatibilità per una distribuzione senza soluzione di continuità.
Domande frequenti
D: Qual è la differenza tra questo AOC e un cavo passivo?
R: Questo cavo ottico attivo contiene elettronica integrata per il ritiming e l'integrità del segnale, consentendo distanze molto più lunghe (fino a 100 m) rispetto a uncavo a fibra passivao cavo DAC (Direct Attach Copper).
D: E' compatibile con gli switch da 100 GbE?
R: È progettato per protocolli 200Gb/s. Per la compatibilità 100GbE, controlla la matrice di compatibilità dello switch specifico o considera un protocollo diversoCavo a fibra otticaModello.
D: Supporta la diagnostica digitale?
R: Sì, è dotato di DDM completo (Digital Diagnostic Monitoring) per il monitoraggio in tempo reale di temperatura, potenza e tensione.
Precauzioni
Non piegare il cavo al di sotto di un raggio di 30 mm. Usare sempre cinture per polsi ESD durante la manipolazione. Assicurarsi che la temperatura della cassa di funzionamento rimanga tra 0°C e 70°C.Il prodotto è conforme al laser di classe 1 secondo IEC 60825-1 e 21 CFR 1040- Osservare tutte le linee guida FCC di classe A di attrezzature per ambienti commerciali.
