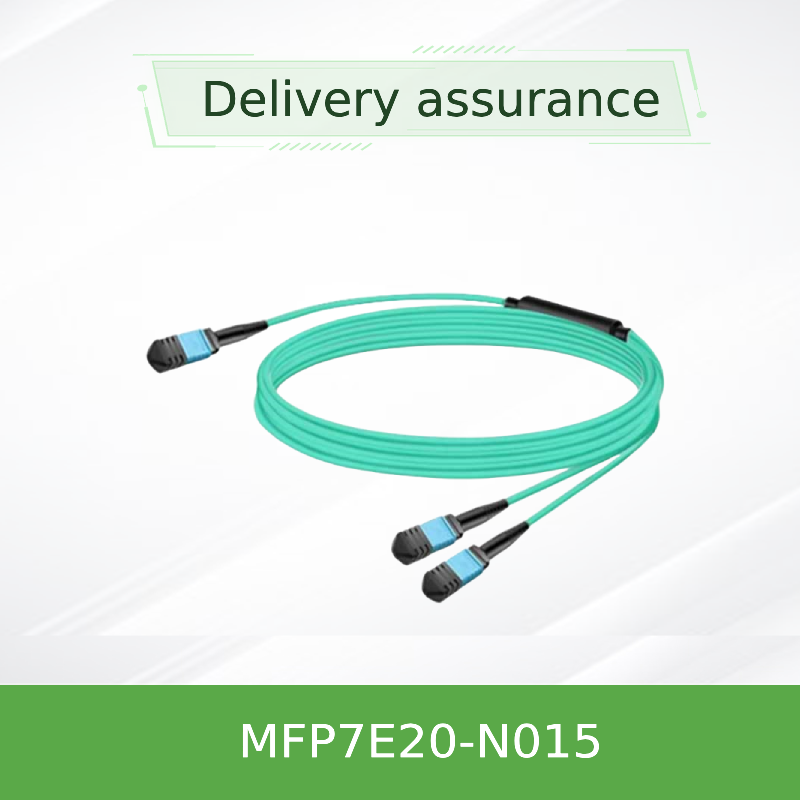

Cavo in fibra ottica NVIDIA MFP7E20-N015 - Soluzione per data center ad alta densità 800G/400G

1. Panoramica del prodotto

L'NVIDIA MFP7E20-N015 è un cavo in fibra ottica multimodo ad alte prestazioni progettato per i data center di nuova generazione. Questo cavo in fibra passiva presenta una configurazione splitter a 4 canali a doppio canale, che consente una connettività flessibile tra i ricetrasmettitori OSFP 800G e gli endpoint OSFP/QSFP112 400G. Con una lunghezza di 15 metri e una classificazione della fibra OM4, supporta la trasmissione dati ad alta velocità fino a 200G per corsia con perdite di segnale e riflessioni minime.Cluster di calcolo ad alte prestazioni (HPC)Connettori MPO-12/APC con lucidatura angolata per una ridotta riflessione di ritornoMappatura della fibra crossover di tipo B per la connettività diretta da ricetrasmettitore a ricetrasmettitoreGuaina Low Smoke Zero Halogen (LSZH) per una maggiore sicurezza

Fibre multimodo 50/125 µm ottimizzate per applicazioni a corto raggio

• Supporta i protocolli InfiniBand NDR, Ethernet e NVLink
• Conforme a Telcordia GR-1435 e IEC 61754-7
• 3. Tecnologia e standard
• La serie MFP7E20 utilizza connettori MPO-12/APC con una lucidatura a 8 gradi per ridurre al minimo la riflessione ottica di ritorno e mantenere l'integrità del segnale. È conforme agli standard internazionali tra cui IEC 61754-7, ANSI/TIA/EIA 604-5 ed è testato secondo i requisiti GR-1435. Il cavo supporta entrambi i fattori di forma OSFP e QSFP112, rendendolo un cavo in fibra ottica versatile per ambienti ad alta densità.
• 4. Principio di funzionamento
• Il cavo utilizza una topologia crossover di tipo B in cui le corsie di trasmissione da un'estremità sono allineate con le corsie di ricezione sull'estremità opposta. Ogni connettore MPO-12 utilizza 8 fibre attive (4 Tx, 4 Rx) e 4 elementi di resistenza inattivi. La superficie a contatto fisico angolato (APC) devia la luce riflessa lontano dal ricetrasmettitore, garantendo una trasmissione del segnale pulita con una perdita di ritorno ≥35 dB.

5. Applicazioni

Ideale per collegare adattatori NVIDIA ConnectX-7 e DPU BlueField-3 a switch OSFP 800G in:Cluster di calcolo ad alte prestazioni (HPC)Data center cloud

Infrastruttura di addestramento AI

Reti di area di archiviazione (SAN)

6. Specifiche e guida alla selezione

Parametro

• Valore
• Modello
• MFP7E20-N015
• Lunghezza

15 m

Tutti i cavi in fibra passivi sono coperti da una garanzia a vita. Offriamo supporto tecnico 24 ore su 24, 7 giorni su 7, spedizione in giornata per gli articoli in stock ed etichettatura personalizzata su richiesta. Il nostro team fornisce indicazioni sull'integrazione per implementazioni su larga scala.

• 9. Domande frequenti
• D: Posso usare questo cavo con i ricetrasmettitori MPO-12/UPC?
• R: No. I connettori APC e UPC non sono compatibili a causa dei diversi angoli di lucidatura.
• D: Qual è la portata massima?

R: Fino a 50 metri con fibra OM4, supponendo non più di 4 giunzioni di connettori.

D: Questo cavo in fibra è compatibile con le porte QSFP112?R: Sì, tramite cassette breakout in fibra duplex MPO.10. Precauzioni

Utilizzare sempre strumenti di pulizia ottica prima dell'inserimento

Non mescolare cavi diritti e splitter nello stesso ricetrasmettitore OSFP a doppia porta
Evitare un raggio di curvatura inferiore a 30 mm

Conservare in condizioni asciutte tra -40°C e 85°C
