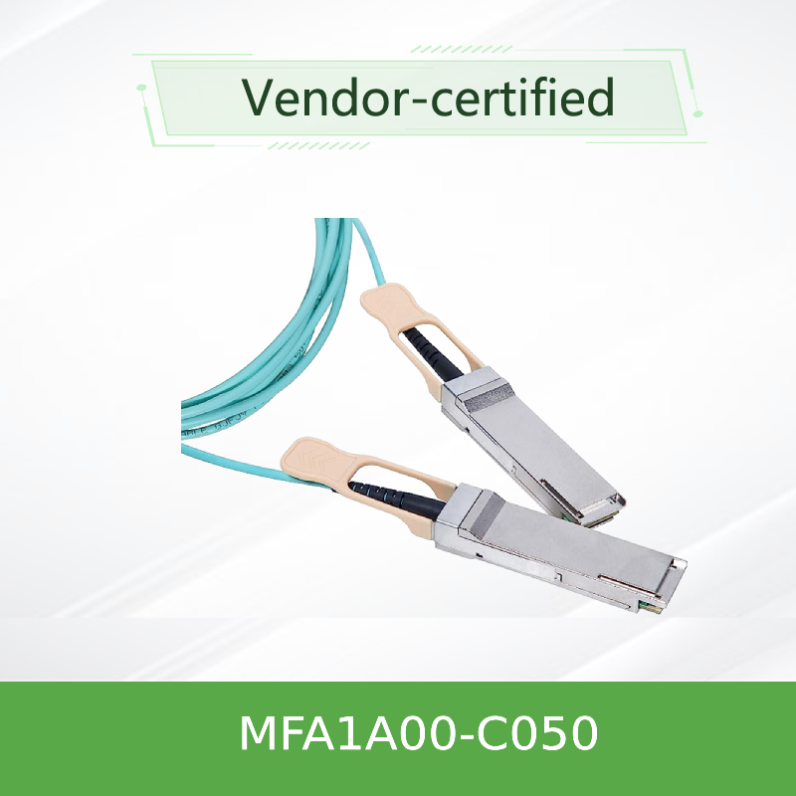

Cavo ottico attivo NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE 50m
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tempi di consegna: | Secondo lo stock |
| Tecnologia: | Ethernet | Lunghezza: | 5m |
| Tensione di alimentazione: | -0.3-3.6 | Tensione di input dei dati: | -0.3-4.465 |
| Evidenziare: | Cavo ottico attivo NVIDIA 100G QSFP28 MMF AOC,Cavo ottico attivo 100GbE 50m,Cavo Nvidia con prestazioni 100GbE |
||
Descrizione di prodotto
NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Cavo ottico attivo QSFP28 ad alte prestazioni da 100 Gb/s progettato per interconnessioni a medio raggio nei data center. Supporta la modulazione NRZ 4x 25 Gb/s con retiming selezionabile per canale per una connettività affidabile ed efficiente dal punto di vista energetico nei sistemi Ethernet a 100 Gigabit e InfiniBand EDR.
Panoramica del prodotto
L'NVIDIA MFA1A00-C050 è un cavo ottico attivo basato su VCSEL QSFP28 che fornisce una larghezza di banda aggregata di 100 Gb/s su fibra multimodale. Questa variante da 50 metri offre un equilibrio ottimale tra portata e costo, caratterizzato da quattro ricetrasmettitori ottici indipendenti per estremità che operano fino a 25,78 Gb/s con modulazione NRZ. Completamente conforme agli standard SFF-8665 e SFF-8636, supporta l'installazione hot-plug e la gestione I²C con un consumo energetico tipico di soli 2,2 W per estremità quando il retiming è abilitato.
Caratteristiche principali
- Velocità dati: Fino a 100 Gb/s (4x 25,78 Gb/s NRZ)
- Supporto protocollo: 100GbE, InfiniBand EDR
- Portata: Fino a 100 m su fibra multimodale
- Basso consumo energetico: 2,2 W tipici per estremità (con retiming)
- Hot-pluggable: Fattore di forma QSFP28, conforme a SFF-8665
- Gestione: Interfaccia I²C SFF-8636 con DDM
- Programmabile: Ampiezza di uscita Rx e pre-enfasi, equalizzatore di ingresso Tx
- Conformità: RoHS, sicurezza laser di Classe 1
Tecnologia e design
L'MFA1A00-C050 impiega la tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) a una lunghezza d'onda di 850 nm accoppiata con fibra multimodale ad alta velocità. Ogni canale è dotato di retiming indipendente sia per i percorsi di trasmissione che di ricezione, consentendo una superiore integrità del segnale. Il cavo integra il monitoraggio diagnostico digitale (DDM) per il tracciamento in tempo reale della potenza ottica, della temperatura, della tensione e della corrente di bias. L'equalizzazione Tx e l'ampiezza di uscita Rx/pre-enfasi programmabili consentono una messa a punto per diverse condizioni della scheda host. La guaina LSZH (Low Smoke Zero Halogen) garantisce la sicurezza negli ambienti dei data center.
Distribuzioni tipiche
- Data center 100GbE: Collegare switch top-of-rack a server e sistemi di storage attraverso le file
- Fabric InfiniBand EDR: Cluster di calcolo ad alte prestazioni che richiedono interconnessioni a medio raggio
- Provider di servizi cloud: Connettività 100G conveniente per cloud pubblici e privati
- Cluster di addestramento AI/ML: Connessioni a larghezza di banda elevata e bassa latenza per sistemi basati su GPU
- Reti di campus aziendali: Collegamenti di aggregazione tra switch di distribuzione e core
Compatibilità
Switch: Serie NVIDIA Spectrum, serie NVIDIA Quantum e altri switch dotati di QSFP28 che supportano 100GbE o InfiniBand EDR.
Schede / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 con porte QSFP28.
Protocolli: 100GbE (IEEE 802.3bm) e InfiniBand EDR.
La compatibilità dipende dal sistema; fare riferimento al rapporto di qualificazione del prodotto a livello di sistema per le configurazioni convalidate.
Specifiche
| Parametro | Valore |
|---|---|
| Tipo di prodotto | Cavo ottico attivo (AOC), QSFP28 |
| Velocità dati | 100 Gb/s (4x 25,78 Gb/s NRZ) |
| Tipo di fibra | Multimodale (MMF) |
| Lunghezza d'onda | VCSEL da 850 nm |
| Portata (OM3/OM4) | Fino a 100 m |
| Tensione di alimentazione | 3,3 V (3,135 V - 3,465 V) |
| Dissipazione di potenza (per estremità, senza retiming) | 1,5 W tipici / 1,8 W max |
| Dissipazione di potenza (per estremità, con retiming) | 2,2 W tipici / 2,5 W max |
| Temperatura operativa della cassa | 0 °C - 70 °C |
| Temperatura di stoccaggio | -40 °C - 85 °C |
| Umidità relativa (operativa) | 5% - 85% |
| Tipo di connettore | QSFP28 (conforme a SFF-8665) |
| Interfaccia di gestione | I²C (SFF-8636) con DDM |
| Diagnostica digitale (DDM) | Potenza Tx/Rx, temperatura, tensione, corrente di bias |
| Bit Error Rate (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Normative | CB, cTUVus, CE, FCC Classe A, ICES, RCM, VCCI, laser di Classe 1 |
| Lunghezza (C050) | 50 metri |
Il consumo energetico varia in base alla configurazione del retiming. Per velocità di trasmissione inferiori (senza retiming), il consumo energetico è ridotto.
Guida alla selezione
| Numero di parte d'ordine | Descrizione | Lunghezza | Protocollo |
|---|---|---|---|
| MFA1A00-E001 | AOC QSFP28 100G, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | AOC QSFP28 100G, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | AOC QSFP28 100G, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | AOC QSFP28 100G, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | AOC QSFP28 100G, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | AOC QSFP28 100G, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | AOC QSFP28 100G, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | AOC QSFP28 100G, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | AOC QSFP28 100G, 100GbE | 100 m | 100GbE |
Per le varianti InfiniBand EDR, utilizzare la serie MFA1A00-Exxx. Per 100GbE, utilizzare la serie MFA1A00-Cxxx. Altre lunghezze disponibili su richiesta.
Vantaggi
- Portata estesa: La lunghezza di 50 m offre flessibilità per connessioni da rack a rack e da fila a fila
- Basso consumo energetico: 2,2 W per estremità (con retiming) riduce il budget energetico complessivo del data center
- Supporto flessibile della velocità: Il retiming selezionabile supporta sia 25G che velocità di trasmissione inferiori
- Robusta integrità del segnale: L'equalizzazione e il retiming programmabili garantiscono prestazioni di collegamento affidabili
- Facile implementazione: Fattore di forma QSFP28 hot-pluggable con fermo push-pull
- Diagnostica digitale: Monitoraggio in tempo reale dello stato e delle prestazioni del collegamento
Servizio e supporto
In qualità di partner autorizzato NVIDIA, Hong Kong Starsurge Group fornisce:
- Consulenza tecnica pre-vendita per l'architettura di rete 100G e la progettazione di cablaggio
- Logistica globale con tracciamento in tempo reale e supporto per lo sdoganamento
- Copertura della garanzia hardware standard NVIDIA
- Consulenza su firmware e compatibilità per piattaforme switch e adattatori NVIDIA
- Supporto multilingue (inglese, mandarino, cantonese) via email o telefono
Domande frequenti
D: Qual è la differenza tra AOC e DAC?
R: Un AOC (Active Optical Cable) utilizza fibra ottica con ricetrasmettitori integrati per ottenere una portata maggiore (fino a 100 m) rispetto ai DAC in rame passivi (tipicamente ≤5 m), offrendo al contempo peso inferiore e migliore immunità alle EMI.
D: Posso usare questo cavo con switch InfiniBand EDR?
R: Sì, la serie MFA1A00 supporta sia InfiniBand EDR (serie E) che 100GbE (serie C). Per EDR, utilizzare le varianti MFA1A00-Exxx.
D: Qual è la differenza tra la serie C e la serie E?
R: La serie C è ottimizzata per applicazioni 100GbE, mentre la serie E è ottimizzata per InfiniBand EDR. Entrambe utilizzano lo stesso hardware fisico ma potrebbero avere diverse configurazioni firmware.
D: Qual è il raggio di curvatura minimo di questo cavo?
R: Il raggio di curvatura minimo è di 30 mm.
D: Il cavo è hot-pluggable?
R: Sì, è completamente hot-pluggable e supporta l'inserimento/rimozione a caldo senza spegnere il sistema host.
D: Qual è la distanza massima per questo cavo?
R: La serie MFA1A00 supporta fino a 100 m su fibra multimodale OM3/OM4. La variante C050 è da 50 m.
Precauzioni per la manipolazione
- Mantenere i cappucci antipolvere protettivi sui connettori fino all'installazione per evitare contaminazioni
- Utilizzare detergenti per connettori ottici approvati prima dell'accoppiamento per garantire una bassa perdita di inserzione
- Evitare di piegare il cavo più strettamente del raggio di curvatura minimo di 30 mm
- Osservare le precauzioni ESD standard durante l'installazione e la manipolazione
- Non tirare i connettori; utilizzare la linguetta o il fermo per l'inserimento/rimozione
Informazioni su Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Dal 2008, serviamo clienti in tutto il mondo con apparecchiature di rete tra cui switch, NIC, access point wireless, controller, cavi e moduli ottici. I nostri team di vendita e tecnici esperti supportano diversi settori come governo, sanità, produzione, istruzione, finanza e impresa. Forniamo soluzioni personalizzate, logistica globale e supporto multilingue, il tutto basato su un impegno incentrato sul cliente per affidabilità, prestazioni e scalabilità.
Fatti chiave
Numero di parte: MFA1A00-C050
Fattore di forma: QSFP28 (SFF-8665)
Velocità dati: 100 Gb/s (4x25G NRZ)
Lunghezza: 50 m
Protocollo: 100GbE
Potenza (con retiming): 2,2 W tipici / estremità
Portata: Fino a 100 m
Guaina: LSZH, Aqua
Matrice di compatibilità
| Tipo di dispositivo | Piattaforme supportate |
|---|---|
| Switch Ethernet | Serie NVIDIA Spectrum SN2000/SN3000/SN4000, switch 100G di terze parti |
| Switch InfiniBand | Serie NVIDIA Quantum, SB7800, SB7900 (con varianti serie E) |
| Schede / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Terze parti | Switch dotati di QSFP28 che supportano 100G (verificare la conformità) |
Checklist acquirente
- Confermare che la porta dello switch/adattatore supporti QSFP28 e 100G NRZ
- Verificare la lunghezza del cavo richiesta (C050 = 50 m)
- Assicurarsi che il sistema supporti il protocollo richiesto (100GbE o InfiniBand EDR)
- Determinare se il retiming è necessario per l'applicazione (abilitato per impostazione predefinita per 100G)
- Controllare il budget energetico e il raffreddamento per il modulo QSFP28
- Rivedere il rapporto di qualificazione a livello di sistema per le configurazioni convalidate
