NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE cavo ottico attivo
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFA1A00-C015 |
| Documento: | MFA1A00-xxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tempi di consegna: | Secondo lo stock |
| Tecnologia: | Ethernet | Velocità massima: | 100 gbe |
| Lunghezza: | 15m | Tipo di connettore: | QSFP28 |
| Evidenziare: | Cavo ottico attivo NVIDIA QSFP28,Cavo ottico MMF da 100 GbE,NVIDIA 100G AOC con garanzia |
||
Descrizione di prodotto

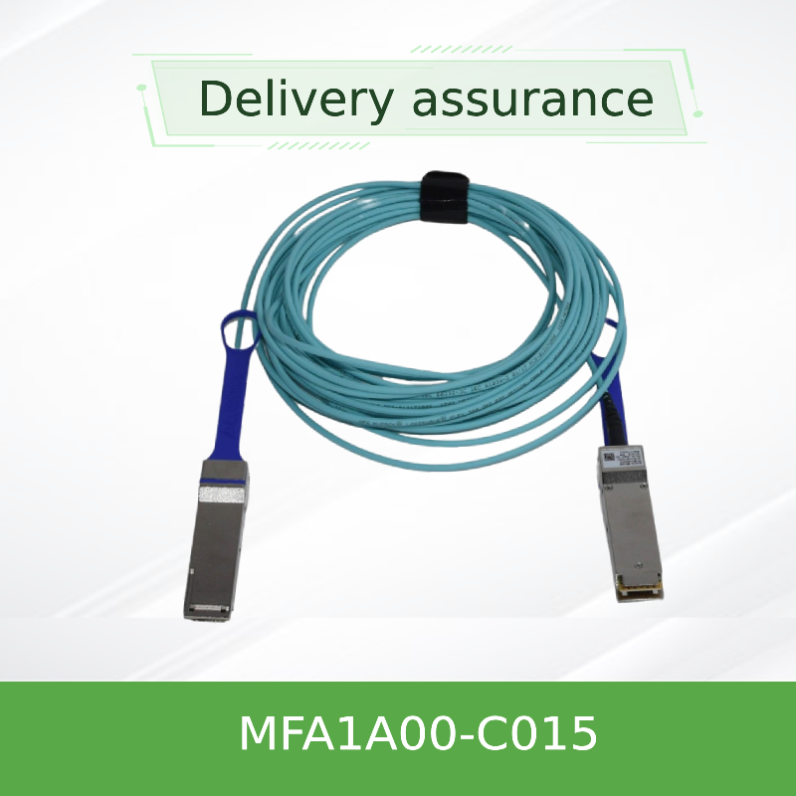

Cavo ottico attivo NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Cavo ottico attivo QSFP28 ad alte prestazioni da 100 Gb/s progettato per interconnessioni a corto-medio raggio nei data center, che supporta sistemi Ethernet a 100 Gigabit e InfiniBand EDR.
Panoramica del prodotto
L'NVIDIA MFA1A00-C015 è un cavo ottico attivo basato su VCSEL QSFP28 che fornisce una larghezza di banda aggregata di 100 Gb/s su fibra multimodale. Integra quattro ricetrasmettitori ottici indipendenti per estremità, ciascuno operante fino a 25,78 Gb/s con modulazione NRZ. Completamente conforme agli standard SFF-8665 e SFF-8636, questo cavo supporta l'installazione hot-plug e la gestione I²C con un consumo energetico tipico di soli 2,2 W per estremità.
Caratteristiche principali
- Velocità dati: fino a 100 Gb/s (4 × 25,78 Gb/s NRZ)
- Supporto protocollo: 100GbE, InfiniBand EDR
- Portata: fino a 100 m su fibra multimodale
- Basso consumo: 2,2 W tipici per estremità (con retiming)
- Fattore di forma QSFP28 hot-pluggable, conforme a SFF-8665
- Interfaccia I²C SFF-8636 con monitoraggio diagnostico digitale
- Ampiezza di uscita Rx e pre-enfasi programmabili, equalizzatore di ingresso Tx
- Conforme a RoHS, sicurezza laser di Classe 1
Tecnologia e design
L'MFA1A00-C015 impiega la tecnologia VCSEL a lunghezza d'onda di 850 nm accoppiata con fibra multimodale ad alta velocità. Ogni canale presenta un retiming indipendente sia per i percorsi di trasmissione che di ricezione, consentendo un'integrità del segnale superiore. Il cavo integra il monitoraggio diagnostico digitale per il tracciamento in tempo reale della potenza ottica, della temperatura, della tensione e della corrente di bias. L'equalizzazione Tx e l'ampiezza di uscita Rx/pre-enfasi programmabili consentono una messa a punto per diverse condizioni della scheda host. La guaina LSZH garantisce la sicurezza negli ambienti dei data center.
Distribuzioni tipiche
- Data center 100GbE: collegamento di switch top-of-rack a server e sistemi di storage
- Fabric InfiniBand EDR: cluster di calcolo ad alte prestazioni che richiedono interconnessioni a bassa latenza
- Provider di servizi cloud: connettività 100G conveniente per cloud pubblici e privati
- Cluster di addestramento AI/ML: connessioni a larghezza di banda elevata e bassa latenza per sistemi basati su GPU
- Reti campus aziendali: collegamenti di aggregazione tra switch di distribuzione e core
Compatibilità
Switch: serie NVIDIA Spectrum, serie NVIDIA Quantum e altri switch dotati di QSFP28 che supportano 100GbE o InfiniBand EDR.

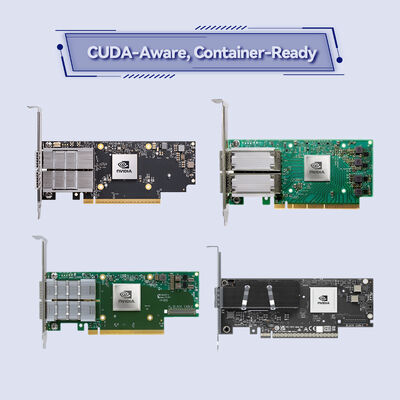

Schede / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 con porte QSFP28.
Protocolli: 100GbE (IEEE 802.3bm) e InfiniBand EDR.
La compatibilità dipende dal sistema; fare riferimento al rapporto di qualificazione del prodotto a livello di sistema per le configurazioni convalidate.
Specifiche
| Parametro | Valore |
|---|---|
| Tipo di prodotto | Cavo ottico attivo (AOC), QSFP28 |
| Velocità dati | 100 Gb/s (4 × 25,78 Gb/s NRZ) |
| Tipo di fibra | Multimodale (MMF) |
| Lunghezza d'onda | VCSEL 850 nm |
| Portata (OM3/OM4) | Fino a 100 m |
| Tensione di alimentazione | 3,3 V (3,135 V - 3,465 V) |
| Dissipazione di potenza (per estremità, senza retiming) | 1,5 W tipici / 1,8 W max |
| Dissipazione di potenza (per estremità, con retiming) | 2,2 W tipici / 2,5 W max |
| Temperatura operativa della cassa | 0 °C - 70 °C |
| Temperatura di stoccaggio | -40 °C - 85 °C |
| Umidità relativa (operativa) | 5% - 85% |
| Tipo di connettore | QSFP28 (conforme a SFF-8665) |
| Interfaccia di gestione | I²C (SFF-8636) con DDM |
| Diagnostica digitale (DDM) | Potenza Tx/Rx, temperatura, tensione, corrente di bias |
| Bit Error Rate (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Normative | CB, cTUVus, CE, FCC Classe A, ICES, RCM, VCCI, laser di Classe 1 |
| Lunghezza (C015) | 15 metri |
Il consumo energetico varia in base alla configurazione del retiming. Per velocità di trasmissione inferiori (senza retiming), il consumo energetico è ridotto.
Guida alla selezione
| Numero di parte d'ordine | Descrizione | Lunghezza | Protocollo |
|---|---|---|---|
| MFA1A00-E001 | AOC QSFP28 100G, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | AOC QSFP28 100G, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | AOC QSFP28 100G, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | AOC QSFP28 100G, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | AOC QSFP28 100G, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | AOC QSFP28 100G, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | AOC QSFP28 100G, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | AOC QSFP28 100G, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | AOC QSFP28 100G, 100GbE | 100 m | 100GbE |
Per le varianti InfiniBand EDR, utilizzare la serie MFA1A00-Exxx. Per 100GbE, utilizzare la serie MFA1A00-Cxxx. Altre lunghezze disponibili su richiesta.
Vantaggi
- Portata estesa: significativamente più lunga dei DAC in rame passivi, fino a 100 m
- Basso consumo energetico: 2,2 W per estremità riduce il budget energetico complessivo del data center
- Supporto flessibile della velocità: il retiming selezionabile supporta sia velocità di trasmissione di 25G che inferiori
- Robusta integrità del segnale: l'equalizzazione programmabile e il retiming garantiscono prestazioni di collegamento affidabili
- Facile implementazione: fattore di forma QSFP28 hot-pluggable con chiusura push-pull
- Diagnostica digitale: monitoraggio in tempo reale dello stato e delle prestazioni del collegamento
Domande frequenti
D: Qual è la differenza tra AOC e DAC?
R: Un AOC (Active Optical Cable) utilizza fibra ottica con ricetrasmettitori integrati per ottenere una portata maggiore (fino a 100 m) rispetto ai DAC in rame passivi (tipicamente ≤5 m), offrendo al contempo un peso inferiore e una migliore immunità alle EMI.
D: Posso usare questo cavo con switch InfiniBand EDR?
R: Sì, la serie MFA1A00 supporta sia InfiniBand EDR (serie E) che 100GbE (serie C). Per EDR, utilizzare le varianti MFA1A00-EXXX.
D: Qual è la differenza tra la serie C e la serie E?
R: La serie C è ottimizzata per applicazioni 100GbE, mentre la serie E è ottimizzata per InfiniBand EDR. Entrambe utilizzano lo stesso hardware fisico ma potrebbero avere diverse configurazioni firmware.
D: Qual è il raggio di curvatura minimo di questo cavo?
R: Il raggio di curvatura minimo è di 30 mm.
D: Il cavo è hot-pluggable?
R: Sì, è completamente hot-pluggable e supporta l'inserimento/rimozione a caldo senza spegnere il sistema host.
D: Qual è il consumo energetico senza retiming?
R: Senza retiming, il consumo energetico è di 1,5 W tipici per estremità, rendendolo ideale per applicazioni a bassa velocità o sensibili all'alimentazione.
Precauzioni per la manipolazione
- Mantenere i cappucci antipolvere protettivi sui connettori fino all'installazione per evitare contaminazioni
- Utilizzare detergenti per connettori ottici approvati prima dell'accoppiamento per garantire una bassa perdita di inserzione
- Evitare di piegare il cavo più stretto del raggio di curvatura minimo di 30 mm
- Osservare le precauzioni ESD standard durante l'installazione e la manipolazione
- Non tirare sui connettori; utilizzare la linguetta o il fermo per l'inserimento/rimozione
Informazioni su Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Dal 2008, abbiamo servito clienti in tutto il mondo con apparecchiature di rete tra cui switch, NIC, access point wireless, controller, cavi e moduli ottici. I nostri team di vendita e tecnici esperti supportano diversi settori come governo, sanità, produzione, istruzione, finanza e impresa. Forniamo soluzioni personalizzate, logistica globale e supporto multilingue, il tutto basato su un impegno incentrato sul cliente per affidabilità, prestazioni e scalabilità.
Fatti chiave
| Numero di parte | MFA1A00-C015 |
| Fattore di forma | QSFP28 (SFF-8665) |
| Velocità dati | 100 Gb/s (4 × 25 G NRZ) |
| Lunghezza | 15 m |
| Protocollo | 100GbE |
| Potenza (con retiming) | 2,2 W tipici / estremità |
| Portata | Fino a 100 m |
| Guaina | LSZH, Aqua |
Matrice di compatibilità
| Tipo di dispositivo | Piattaforme supportate |
|---|---|
| Switch Ethernet | Serie NVIDIA Spectrum SN2000/SN3000/SN4000, switch 100G di terze parti |
| Switch InfiniBand | Serie NVIDIA Quantum, SB7800, SB7900 (con varianti serie E) |
| Schede / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Terze parti | Switch dotati di QSFP28 che supportano 100G (verificare la conformità) |
Checklist acquirente
- Confermare che la porta dello switch/scheda supporti QSFP28 e 100G NRZ
- Verificare la lunghezza del cavo richiesta (C015 = 15 m)
- Assicurarsi che il sistema supporti il protocollo richiesto (100GbE o InfiniBand EDR)
- Determinare se il retiming è necessario per l'applicazione (abilitato per impostazione predefinita per 100G)
- Controllare il budget energetico e il raffreddamento per il modulo QSFP28
- Rivedere il rapporto di qualificazione a livello di sistema per le configurazioni convalidate
