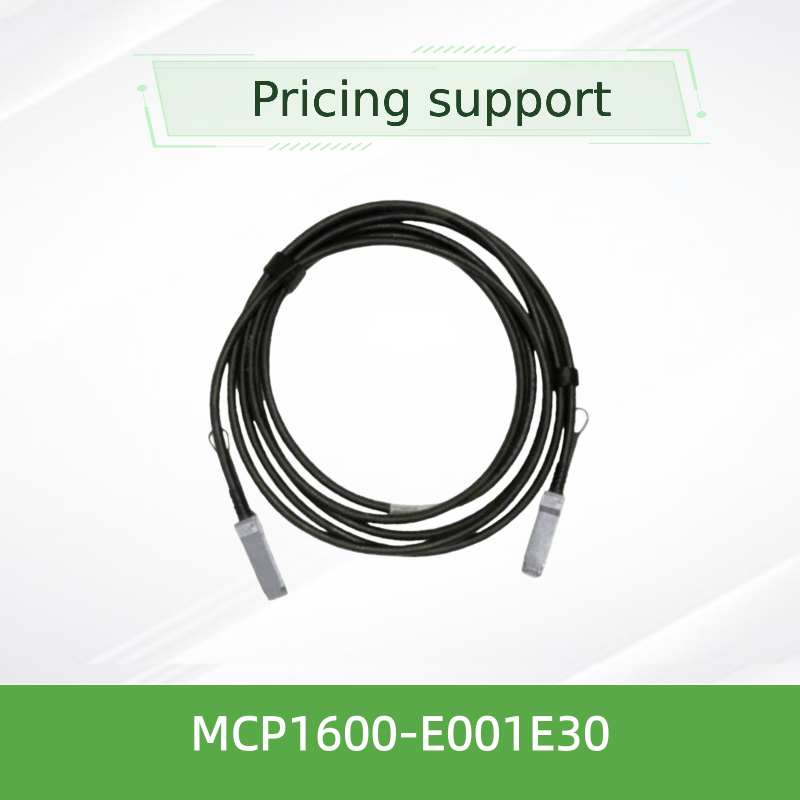

100G QSFP28 Cable di rame di attacco diretto per gli switch Mellanox MCP1600-E001E30 1m
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E001E30 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 3 metri |
| Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di | Parola chiave: | Cavo DAC Mellanox |
| Evidenziare: | Cavo DAC 100G QSFP28 per Mellanox,Cavo QSFP28 compatibile con gli interruttori Mellanox,1m di cavo in rame QSFP28 ad attacco diretto |
||
Descrizione di prodotto
NVIDIA Mellanox QSFP28 DAC 100Gb/s
MCP1600‐E001E30 100G QSFP28 Cable in rame ad attacco diretto - DAC passivo per InfiniBand EDR e 100GbE 1m, 30AWG, LSZH
Visualizzazione del prodotto
IlNVIDIA Mellanox MCP1600-E001E30è un cavo di rame passivo QSFP28 che fornisce una larghezza di banda complessiva di 100 Gb/s su quattro coppie di rame ad alta velocità, ciascuna operante a 25 Gb/s. È pienamente conforme alle norme SFF‐8665 e SFF‐8636,supporto per l'installazione a presa a caldo e la gestione I2C con EEPROM integrata per l'identificazione del prodottoCon un consumo di energia tipico di soli 0,1 W, offre una soluzione estremamente efficiente dal punto di vista energetico e economico per collegamenti a corto raggio (fino a 5 m) in ambienti InfiniBand EDR e 100GbE.
Caratteristiche chiave
- Velocità dei dati:Fino a 100 Gb/s (4* 25 Gb/s NRZ)
- Supporto al protocollo:InfiniBand EDR, 100GbE
- Potenza ultra bassa:0.1W consumo tipico
- di larghezza non superiore a 50 mmFattore di forma QSFP28, conforme alla SFF‐8665
- Gestione:Interfaccia SFF‐8636 I2C con EEPROM
- Tasso di errore di bit:Migliore di 1E-15 con sistemi Mellanox
- Giacca:LSZH (Low Smoke Zero Halogen), nero
- Rispetto:RoHS, LF/HF PCB
Tecnologia e design
L'MCP1600‐E001E30 utilizza quattro coppie di rame biassiali blindate, ciascuna progettata per supportare la segnalazione NRZ a 25Gb/s con un'eccellente integrità del segnale.Il cavo è dotato di un calibro di 30 AWG per una massima flessibilità in spazi ristrettiLa giacca LSZH garantisce bassi livelli di fumo e zero emissioni di alogeni in caso di incendio, rendendola ideale per ambienti di data center con severi requisiti di sicurezza.Ogni cavo viene testato in fabbrica per garantire prestazioni e durata ottimali.
Disposizioni tipiche
- tessuti per inchiostro di inchiostro di inchiostro in InfiniBand:Collegare gli switch ai server e allo storage nei cluster HPC
- Aggregazione 100GbE:collegamenti a corto raggio tra gli switch top-of-rack e i server
- Interconnessioni del data center:Collegamenti convenienti all'interno dei rack o tra rack adiacenti (≤ 5m)
- Gruppi di formazione IA/ML:Connettività a bassa latenza e ampia larghezza di banda per sistemi basati su GPU
Compatibilità
Interruttori:NVIDIA Mellanox Quantum, serie Spectrum e altri switch equipaggiati con QSFP28 che supportano 100G InfiniBand o Ethernet.
Adattatori / DPU:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 con porte QSFP28.
Protocolli:InfiniBand EDR (100G) e 100GbE (IEEE 802.3bj).
La compatibilità dipende dal sistema; per le configurazioni convalidate si rimanda alla relazione di qualificazione del prodotto a livello di sistema.
Specificità
| Parametro | Valore |
|---|---|
| Tipo di prodotto | Cable di rame ad attacco diretto passivo (DAC), QSFP28 |
| Tasso di dati | 100 Gb/s (4* 25 Gb/s NRZ) |
| Indicatore del filo | 30 AWG |
| Diametro del cavo | 7.1 ± 0,35 mm |
| Radius minimo di curvatura (singolo) | 35.5 mm |
| Radius minimo di curvatura (repetibile/assemblaggio) | 71 mm |
| Tolleranza di lunghezza | ± 25 mm |
| Tensione di alimentazione | 3.3V (3.135V 3.465V) |
| Consumo di energia | 0.1W tipica |
| Impedanza caratteristica | 100Ω (intervallo 90 ∼ 110Ω) |
| Ritardo della propagazione | 4.5 ns/m (informativo) |
| Temperatura della cassa di funzionamento | 0 °C a 70 °C |
| Temperatura di conservazione | -40 °C a 85 °C |
| Umidità relativa (operativa) | 5% ∼ 85% |
| Tasso di errore dei bit (BER) | < 1E‐15 con sistemi Mellanox |
| Materiale della giacca | LSZH (Low Smoke Zero Halogen), Nero |
| Tipo di connettore | QSFP28 (conforme alla SFF‐8665) |
| Interfaccia di gestione | I2C (SFF‐8636) con EEPROM |
| Rispetto | RoHS, LF/HF PCB |
| Lunghezza (E001E30) | 1 metro |
Guida alla selezione
| Numero della parte d'ordine | Descrizione | Distanze | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
Nota: per lunghezze superiori a 5 m, contattare il nostro team di vendita per le opzioni di cavo ottico attivo (AOC).
Vantaggi
- Redditività:Costo significativamente inferiore rispetto agli trasmettitori ottici per collegamenti a corto raggio
- Potenza ultra bassa:0Il consumo di.1W riduce il budget complessivo di energia del data center
- La latenza è bassa:Il rame passivo fornisce un ritardo di propagazione minimo (4,5 ns/m)
- Funzionamento affidabile:BER migliore di 1E-15 con sistemi Mellanox
- Disponibilità facile:Fattore di forma QSFP28 con chiusura push-pull
Servizio e supporto
Come partner autorizzato di NVIDIA Mellanox, Hong Kong Starsurge Group fornisce:
- Consulenza tecnica pre-vendita per la progettazione di tessuti InfiniBand ed Ethernet
- Logistica globale con tracciamento in tempo reale e supporto per lo sdoganamento
- Garanzia hardware limitata di un anno per la riparazione o la sostituzione di parti
- Consulenza sul firmware/compatibilità per le piattaforme di switch e adattatori NVIDIA
- Supporto multilingue (inglese, mandarino, cantonese) via e-mail o telefono
Domande frequenti
D: Qual è la differenza tra DAC e AOC?
A: un DAC (Direct Attach Copper Cable) utilizza coppie di rame passivo per collegamenti a corto raggio (fino a 5 m),mentre un AOC (Active Optical Cable) utilizza fibre ottiche con trasmettitori integrati per distanze più lunghe (fino a 100 m)I DAC sono più convenienti per i collegamenti brevi.
D: Posso usare questo cavo con porte 40G o 25G?
R: Il cavo è ottimizzato per il funzionamento a 100G (4*25G).
D: Qual è il raggio minimo di piegatura di questo cavo?
R: Il raggio di curva singola è di 35,5 mm. Per le curve ripetute o di montaggio, il raggio minimo è di 71 mm.
D: Il cavo può essere collegato a caldo?
R: Sì, è completamente collegato a caldo e supporta l'inserimento/rimozione dal vivo senza spegnere il sistema ospitante.
D: Che garanzia è fornita?
R: I DAC Mellanox LinkX sono garantiti con una garanzia hardware limitata di un anno che copre la riparazione o la sostituzione delle parti.
Precauzioni per la manipolazione
- Tenere i tappi protettivi contro la polvere sui connettori fino all'installazione per evitare la contaminazione
- Evitare di piegare il cavo più strettamente del raggio minimo di piegatura specificato (35,5 mm singolo, 71 mm ripetitivo)
- Non tirare sui connettori; utilizzare la scheda di trazione o il lucchetto per inserire/ritirare
- Osservare le precauzioni ESD standard durante l'installazione e la manipolazione
- Assicurarsi che il cavo non sia sottoposto a eccessive tensioni o forze di schiacciamento
Su Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limitedè un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.punti di accesso wirelessI nostri esperti team di vendita e tecnici supportano diversi settori come il governo, la sanità, la produzione, l'istruzione, le finanze e le imprese.Forniamo soluzioni personalizzate, la logistica globale e il supporto multilingue, tutti basati sull'impegno del cliente per l'affidabilità, le prestazioni e la scalabilità.
Fatti chiave
Numero della parte:MCP1600‐E001E30
Fattore di forma:QSFP28 (SFF-8665)
Velocità dei dati:100Gb/s (4*25G NRZ)
Lungo:1.0 m
Indicatore di filo:30 AWG
Protocolli:InfiniBand EDR, 100GbE
Potenza:0.1W tipica
Giacca:LSZH, nero
Matrice di compatibilità
| Tipo di dispositivo | Piattaforme supportate |
|---|---|
| Commutatori InfiniBand | NVIDIA Mellanox Quantum, serie SB7800, SB7900 |
| Commutatori Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, serie SN4000 |
| Adattatori / DPU | L'interfaccia deve essere integrata in un'unica connessione. |
| Terze parti | Commutatori dotati di QSFP28 che supportano 100G (verifica della conformità) |
Lista di controllo dell'acquirente
- Conferma che la porta di commutazione/adattatore supporta QSFP28 e 100G NRZ
- Verificare la lunghezza del cavo richiesta (E001E30 = 1,0 m)
- Assicurarsi che il sistema supporti il protocollo richiesto (InfiniBand EDR o 100GbE)
- Verificare che il calibro del cavo (30 AWG) soddisfi i requisiti di routing meccanico
- Revisione della relazione di qualificazione a livello di sistema per le configurazioni convalidate
