Cavo in rame passivo NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Garanzia: | 1 anno | Nome: | Cavo DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Cavo di |
|---|---|---|---|
| Lunghezza del cavo: | 3 metri | Parola chiave: | Cavo DAC Mellanox |
| Condizione: | NUOVO E ORIGINALE | Tipo: | cavo AOC Mellanox |
| Disponibilità: | Azione | Tecnologia: | Infiniband |
| Evidenziare: | Cavo DAC NVIDIA Mellanox 100G QSFP28,Cavo in rame passivo InfiniBand EDR,Cavo Mellanox MCP1600-E003E26 100G |
||
Descrizione di prodotto

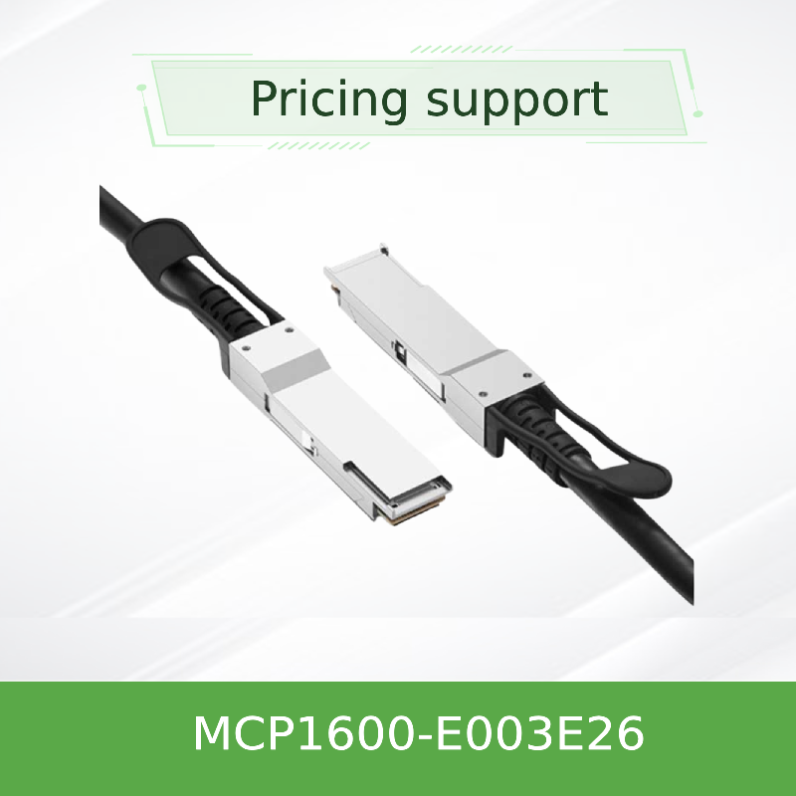

Cavo in rame passivo NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR
NVIDIA Mellanox QSFP28 DAC 100Gb/s Passivo DAC per InfiniBand EDR e 100GbE - 3m, 26AWG, LSZH
Panoramica del prodotto
Il NVIDIA Mellanox MCP1600‑E003E26 è un cavo in rame passivo QSFP28 che fornisce una larghezza di banda aggregata di 100 Gb/s su quattro coppie di rame ad alta velocità, ciascuna operante a 25 Gb/s. È pienamente conforme agli standard SFF‑8665 e SFF‑8636, supporta l'installazione hot‑pluggable e la gestione I²C con EEPROM integrata per l'identificazione del prodotto. Con un consumo energetico tipico di soli 0,1 W, offre una soluzione estremamente efficiente dal punto di vista energetico e conveniente per collegamenti a corto raggio (fino a 5 m) in ambienti InfiniBand EDR e 100GbE.
Caratteristiche principali
- Velocità dati: Fino a 100 Gb/s (4× 25 Gb/s NRZ)
- Supporto protocollo: InfiniBand EDR, 100GbE
- Basso consumo energetico: Consumo tipico di 0,1 W
- Hot‑pluggable: Fattore di forma QSFP28, conforme a SFF‑8665
- Gestione: Interfaccia I²C SFF‑8636 con EEPROM
- Bit Error Rate: Migliore di 1E‑15 con sistemi Mellanox
- Guaina: LSZH (Low Smoke Zero Halogen), nero
- Conformità: RoHS, PCB LF/HF
Tecnologia e design
L'MCP1600‑E003E26 utilizza quattro coppie di rame twin‑axiali schermate, ciascuna ingegnerizzata per supportare la segnalazione NRZ a 25 Gb/s con un'eccellente integrità del segnale. Il cavo presenta una sezione di 26 AWG per un equilibrio ottimale tra portata e flessibilità, con un diametro esterno di 9,4 mm. La guaina LSZH garantisce basse emissioni di fumo e zero alogeni in caso di incendio, rendendolo ideale per ambienti di data center con rigorosi requisiti di sicurezza. Ogni cavo viene testato in fabbrica per garantire prestazioni e durata ottimali "out‑of‑the‑box".
Distribuzioni tipiche

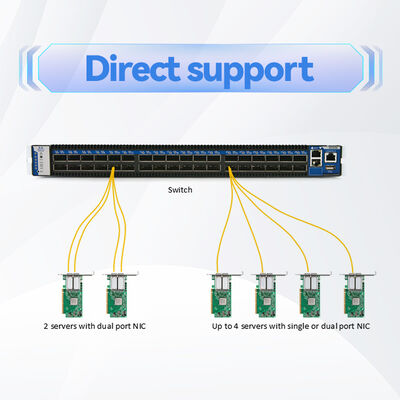

- Reti InfiniBand EDR: Collegamento di switch a server e storage in cluster HPC.
- Aggregazione 100GbE: Collegamenti a corto raggio tra switch top‑of‑rack e server.
- Interconnessioni di data center: Collegamenti convenienti all'interno dei rack o tra rack adiacenti (≤5m).
- Cluster di training AI/ML: Connettività a bassa latenza e alta larghezza di banda per sistemi basati su GPU.
Compatibilità
Switch: NVIDIA Mellanox Quantum, serie Spectrum e altri switch dotati di QSFP28 che supportano 100G InfiniBand o Ethernet.
Schede / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 con porte QSFP28.
Protocolli: InfiniBand EDR (100G) e 100GbE (IEEE 802.3bj).
La compatibilità dipende dal sistema; fare riferimento al rapporto di qualificazione del prodotto a livello di sistema per le configurazioni convalidate.
Schede / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 con porte QSFP28.
Protocolli: InfiniBand EDR (100G) e 100GbE (IEEE 802.3bj).
La compatibilità dipende dal sistema; fare riferimento al rapporto di qualificazione del prodotto a livello di sistema per le configurazioni convalidate.
Specifiche
| Parametro | Valore |
|---|---|
| Tipo di prodotto | Cavo passivo Direct Attach Copper (DAC), QSFP28 |
| Velocità dati | 100 Gb/s (4× 25 Gb/s NRZ) |
| Sezione del filo | 26 AWG |
| Diametro del cavo | 9,4 ± 0,4 mm |
| Raggio di curvatura minimo (singolo) | 47 mm |
| Raggio di curvatura minimo (ripetitivo/assemblaggio) | 94 mm |
| Tolleranza lunghezza | ±50 mm |
| Tensione di alimentazione | 3,3 V (3,135 V - 3,465 V) |
| Consumo energetico | 0,1 W tipico |
| Impedenza caratteristica | 100 Ω (intervallo 90-110 Ω) |
| Ritardo di propagazione | 4,5 ns/m (informativo) |
| Temperatura operativa della custodia | 0 °C - 70 °C |
| Temperatura di stoccaggio | ‑40 °C - 85 °C |
| Umidità relativa (operativa) | 5% - 85% |
| Bit Error Rate (BER) | < 1E‑15 con sistemi Mellanox |
| Materiale guaina | LSZH (Low Smoke Zero Halogen), Nero |
| Tipo di connettore | QSFP28 (conforme a SFF‑8665) |
| Interfaccia di gestione | I²C (SFF‑8636) con EEPROM |
| Conformità | RoHS, PCB LF/HF |
| Lunghezza (E003E26) | 3 metri |
Guida alla selezione
| Numero parte d'ordine | Descrizione | Lunghezza | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | 100G QSFP28 DAC, IB EDR | 0,5 m | 30 |
| MCP1600‑E001E30 | 100G QSFP28 DAC, IB EDR | 1,0 m | 30 |
| MCP1600‑E01AE30 | 100G QSFP28 DAC, IB EDR | 1,5 m | 30 |
| MCP1600‑E002E30 | 100G QSFP28 DAC, IB EDR | 2,0 m | 30 |
| MCP1600‑E02AE26 | 100G QSFP28 DAC, IB EDR | 2,5 m | 26 |
| MCP1600‑E003E26 | 100G QSFP28 DAC, IB EDR | 3,0 m | 26 |
| MCP1600‑E004E26 | 100G QSFP28 DAC, IB EDR | 4,0 m | 26 |
| MCP1600‑E005E26 | 100G QSFP28 DAC, IB EDR | 5,0 m | 26 |
Nota: per lunghezze superiori a 5 m, contattare il nostro team di vendita per le opzioni di cavi ottici attivi (AOC).
Vantaggi
- Conveniente: Costo significativamente inferiore rispetto ai transceiver ottici per collegamenti a corto raggio.
- Basso consumo energetico: Il consumo di 0,1 W riduce il budget energetico complessivo del data center.
- Bassa latenza: Il rame passivo fornisce un ritardo di propagazione minimo (4,5 ns/m).
- Prestazioni affidabili: BER migliore di 1E‑15 con sistemi Mellanox.
- Facile installazione: Fattore di forma QSFP28 hot‑pluggable con latch push‑pull.
Servizio e supporto
In qualità di partner autorizzato NVIDIA Mellanox, Hong Kong Starsurge Group fornisce:
- Consulenza tecnica pre‑vendita per la progettazione di reti InfiniBand ed Ethernet.
- Logistica globale con tracciamento in tempo reale e supporto per lo sdoganamento.
- Garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione dei componenti.
- Consulenza su firmware/compatibilità per piattaforme di switch e adattatori NVIDIA.
- Supporto multilingue (inglese, mandarino, cantonese) via email o telefono.
Domande frequenti

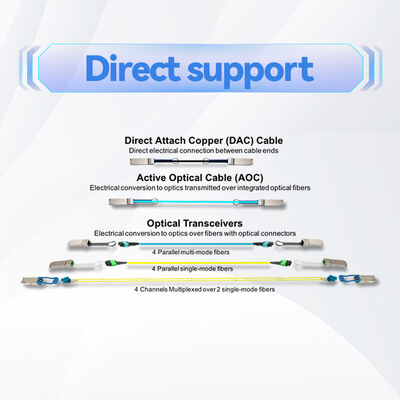

D: Qual è la differenza tra DAC e AOC?
R: Un DAC (Direct Attach Copper Cable) utilizza coppie di rame passive per collegamenti a corto raggio (fino a 5 m), mentre un AOC (Active Optical Cable) utilizza fibra ottica con transceiver integrati per distanze maggiori (fino a 100 m). I DAC sono più convenienti per collegamenti brevi.
D: Posso usare questo cavo con porte 40G o 25G?
R: Il cavo è ottimizzato per il funzionamento a 100G (4×25G). Potrebbe non essere compatibile con porte solo 40G o 25G senza una corretta configurazione delle linee.
D: Qual è il raggio di curvatura minimo per questo cavo?
R: Il raggio di curvatura singolo è di 47 mm. Per curve ripetitive o di assemblaggio, il raggio minimo è di 94 mm.
D: Il cavo è hot‑pluggable?
R: Sì, è completamente hot‑pluggable e supporta l'inserimento/rimozione a caldo senza spegnere il sistema host.
D: Quale garanzia viene fornita?
R: I DAC Mellanox LinkX includono una garanzia hardware limitata di 1 anno che copre la riparazione o la sostituzione dei componenti.
Precauzioni per la manipolazione
- Mantenere i cappucci antipolvere protettivi sui connettori fino all'installazione per evitare contaminazioni.
- Evitare di piegare il cavo più strettamente del raggio di curvatura minimo specificato (47 mm singolo, 94 mm ripetitivo).
- Non tirare i connettori; utilizzare la linguetta o il fermo per l'inserimento/rimozione.
- Osservare le normali precauzioni ESD durante l'installazione e la manipolazione.
- Assicurarsi che il cavo non sia sottoposto a tensioni eccessive o forze di schiacciamento.
Informazioni su Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi guidato dalla tecnologia. Dal 2008, serviamo clienti in tutto il mondo con apparecchiature di rete, tra cui switch, NIC, access point wireless, controller, cavi e moduli ottici. I nostri team di vendita e tecnici esperti supportano diversi settori come governo, sanità, produzione, istruzione, finanza e impresa. Forniamo soluzioni personalizzate, logistica globale e supporto multilingue, il tutto basato su un impegno al primo posto per il cliente in termini di affidabilità, prestazioni e scalabilità.
Fatti chiave
Numero parte: MCP1600‑E003E26
Fattore di forma: QSFP28 (SFF‑8665)
Velocità dati: 100 Gb/s (4×25G NRZ)
Lunghezza: 3,0 m
Sezione del filo: 26 AWG
Protocolli: InfiniBand EDR, 100GbE
Potenza: 0,1 W tipico
Guaina: LSZH, Nero
Fattore di forma: QSFP28 (SFF‑8665)
Velocità dati: 100 Gb/s (4×25G NRZ)
Lunghezza: 3,0 m
Sezione del filo: 26 AWG
Protocolli: InfiniBand EDR, 100GbE
Potenza: 0,1 W tipico
Guaina: LSZH, Nero
Matrice di compatibilità
| Tipo di dispositivo | Piattaforme supportate |
|---|---|
| Switch InfiniBand | NVIDIA Mellanox Quantum, serie SB7800, SB7900 |
| Switch Ethernet | NVIDIA Mellanox Spectrum serie SN2000, SN3000, SN4000 |
| Schede / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| Terze parti | Switch dotati di QSFP28 che supportano 100G (verificare la conformità) |
Checklist acquirente
- Confermare che la porta dello switch/adattatore supporti QSFP28 e 100G NRZ.
- Verificare la lunghezza del cavo richiesta (E003E26 = 3,0 m).
- Assicurarsi che il sistema supporti il protocollo richiesto (InfiniBand EDR o 100GbE).
- Verificare che la sezione del cavo (26 AWG) soddisfi i requisiti di instradamento meccanico.
- Consultare il rapporto di qualificazione a livello di sistema per le configurazioni convalidate.
