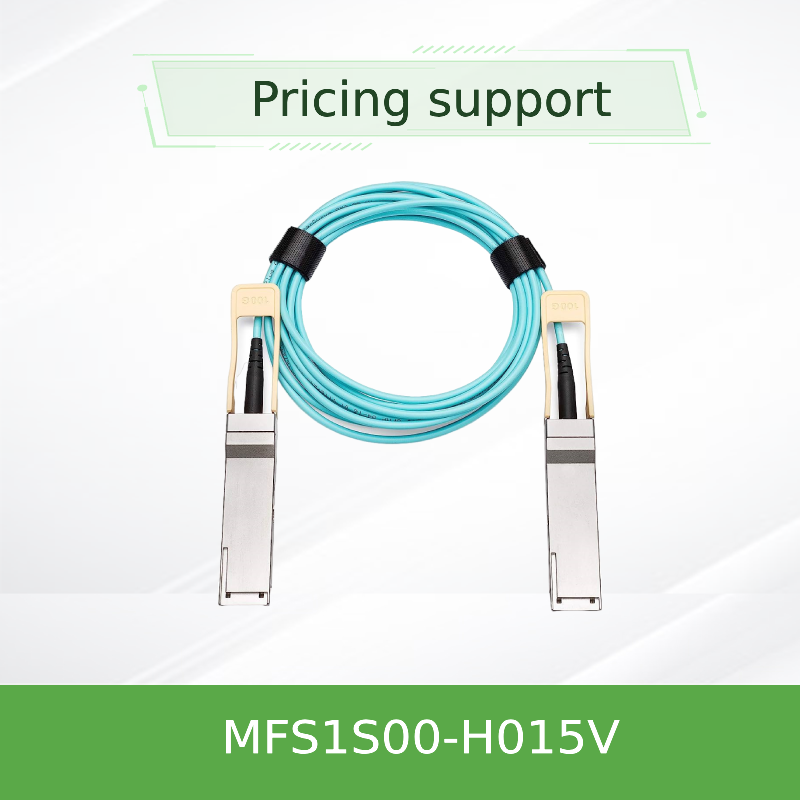

Cable ottico attivo 200G QSFP56 per gli switch NVIDIA SN3700/SN4600 MFS1S00-H015V
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFS1S00-H015V |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 15 metri |
| Modello: | MFS1S00-H015V | ||
| Evidenziare: | Cavo ottico 200G QSFP56 per switch NVIDIA,Cavo ottico attivo QSFP56 con garanzia,Cavo ottico compatibile NVIDIA SN3700 SN4600 |
||
Descrizione di prodotto
Cavo ottico attivo 200G QSFP56 per switch NVIDIA SN3700/SN4600
IlNVIDIA MFS1S00-H015Vè un cavo ottico attivo (AOC) QSFP56 ad alte prestazioni da 200 Gb/s progettato per interconnessioni a corto raggio nei data center.Questo AOC a fibra multimode basato su VCSEL supporta la modulazione PAM4 da 4× 50Gb/s e fornisce un'affidabile, connettività ad alta efficienza energetica per i sistemi InfiniBand HDR e 200 Gigabit Ethernet.
Visualizzazione del prodotto
L'NVIDIA MFS1S00-H015V è un cavo ottico attivo basato su QSFP56 VCSEL che fornisce 200Gb/s di larghezza di banda aggregata su fibra multimode.ciascuna operante a velocità fino a 50 Gb/s con modulazione PAM4Completamente conforme agli standard SFF-8665 e SFF-8636, questo cavo supporta l'installazione e la gestione di I2C a collaudo caldo consumando solo 5,0W di potenza tipica per estremità con il retiming abilitato.
Caratteristiche chiave
- Velocità dei dati:Fino a 200 Gb/s (4 × 50 Gb/s PAM4)
- Supporto al protocollo:InfiniBand HDR, 200GbE
- Portata:Fino a 100 m su fibra multimode
- Potenza ridotta:5.0W tipica per estremità (con retiming)
- di larghezza superiore a 20 mmFattore di forma QSFP56, conforme alla SFF-8665
- Gestione:Interfaccia SFF-8636 I2C con DDM
- Programmabile:Amplitudine di uscita Rx e pre-enfasi
- Rispetto:RoHS, classe 1 di sicurezza laser
Tecnologia e design
L'MFS1S00-H015V utilizza la tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) a lunghezza d'onda di 850 nm accoppiata a fibra multimode ad alta velocità.Ogni corsia è dotata di un sistema di riprogrammazione indipendente per i percorsi di trasmissione e ricezione.Il cavo integra il monitoraggio diagnostico digitale (DDM) per il monitoraggio in tempo reale della potenza ottica, della temperatura, della tensione e della corrente di bias,con ecualizzazione Tx programmabile e amplitudine di uscita Rx/pre-enfasi per il fine-tuning.
Disposizioni tipiche
- tessuti InfiniBand HDR:Collegare gli switch ai server e allo storage nei cluster HPC
- Aggregazione 200GbE:Interruttori di collegamento SN3700 e SN4600 in architetture top-of-rack o leaf-spine
- Interconnessioni del data center:Collegamenti a corto raggio (fino a 100 m) tra scaffalature o all'interno di una fila
- Gruppi di formazione IA/ML:Connettività a bassa latenza e ampia larghezza di banda per sistemi basati su GPU
Compatibilità
Interruttori:NVIDIA Spectrum SN3700, serie SN4600 e altri switch dotati di QSFP56 che supportano 200G InfiniBand o Ethernet.
Adattatori / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 con porte QSFP56.
Protocolli:InfiniBand HDR (100G/200G) e 200GbE (IEEE 802.3bs).
Adattatori / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 con porte QSFP56.
Protocolli:InfiniBand HDR (100G/200G) e 200GbE (IEEE 802.3bs).
La compatibilità dipende dal sistema; per le configurazioni convalidate si rimanda alla relazione di qualificazione del prodotto a livello di sistema.
Specificità
| Parametro | Valore |
|---|---|
| Tipo di prodotto | Cable ottico attivo (AOC), QSFP56 |
| Tasso di dati | 200 Gb/s (4× 50 Gb/s PAM4) |
| Tipo di fibra | Multimodo (MMF) |
| Lunghezza d'onda | 850 nm VCSEL |
| Portata (OM3/OM4) | Fino a 100 m |
| Tensione di alimentazione | 3.3V (3.135V - 3.465V) |
| Dissipazione di potenza (per estremità, con ritiming) | 5.0W tipica |
| Temperatura della cassa di funzionamento | 0 °C a 70 °C |
| Temperatura di conservazione | -40 °C a 85 °C |
| Umidità relativa (operativa) | 5% - 85% |
| Tipo di connettore | QSFP56 (conforme alla SFF-8665) |
| Interfaccia di gestione | I2C (SFF-8636) |
| Diagnostica digitale (DDM) | Tx/Rx potenza, temperatura, tensione, corrente di bias |
| Regolamento | CB, cTUVus, CE, FCC classe A, ICES, RCM, VCCI, laser di classe 1 |
| Lunghezza (H015V) | 15 metri. |
Guida alla selezione
| Numero della parte d'ordine | Descrizione | Distanze |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Per altre lunghezze o opzioni personalizzate, contattate il nostro team di vendita.
Vantaggi
- Portata estesa:Significativamente più lungo dei DAC in rame passivo, fino a 100 m
- Basso consumo energetico:5.0W per estremità riduce il budget complessivo di energia del data center
- Scelta flessibile del tasso:Supporta sia le modalità NRZ (EDR) che PAM4 (HDR) tramite la selezione della velocità
- Robusta integrità del segnale:Equalizzazione programmabile e retiming assicurano prestazioni affidabili del collegamento
- Disponibilità facile:Fattore di forma QSFP56 con chiusura push-pull
Servizio e supporto
Come partner autorizzato di NVIDIA Mellanox, Hong Kong Starsurge Group fornisce:
- Consulenza tecnica pre-vendita per la progettazione di tessuti InfiniBand ed Ethernet
- Logistica globale con tracciamento in tempo reale e supporto per lo sdoganamento
- Garanzia standard di un anno contro i difetti di fabbricazione
- Consulenza sulla compatibilità del firmware per le piattaforme di switch e adattatori NVIDIA
- Supporto multilingue (inglese, mandarino, cantonese) via e-mail o telefono
Domande frequenti
D: Qual è la differenza tra AOC e DAC?
A: un AOC (Active Optical Cable) utilizza fibra ottica con trasmettitori integrati per raggiungere una portata più lunga (fino a 100 m) rispetto ai DAC in rame passivo (in genere ≤ 5 m),offrendo un peso inferiore e una migliore immunità da EMI.
D: Posso usare questo cavo con switch 100G o 40G?
R: Sì, può funzionare in modalità NRZ (25,78125 Gb / s) per applicazioni 100G o 40G, ma è ottimizzato per 200G PAM4.
D: Qual è il raggio di curvatura di questo cavo?
R: Il raggio minimo di curvatura è di 30 mm.
D: Il cavo può essere collegato a caldo?
R: Sì, è completamente collegato a caldo e supporta l'inserimento/rimozione dal vivo senza spegnere il sistema ospitante.
Precauzioni per la manipolazione
- Tenere i tappi protettivi contro la polvere sui connettori fino all'installazione per evitare la contaminazione
- Utilizzare detergenti per connettori ottici approvati prima dell'accoppiamento per garantire una bassa perdita di inserimento
- Evita di piegare il cavo più strettamente del raggio minimo di piegatura di 30 mm
- Osservare le precauzioni ESD standard durante l'installazione e la manipolazione
- Non tirare sui connettori; utilizzare la scheda di trazione o il lucchetto per inserire/rimuovere
Su Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limitedè un fornitore tecnologico di hardware di rete, servizi IT e soluzioni di integrazione di sistemi.punti di accesso wirelessI nostri esperti team di vendita e tecnici supportano diversi settori come il governo, la sanità, la produzione, l'istruzione, le finanze e le imprese.Forniamo soluzioni personalizzate, la logistica globale e il supporto multilingue - tutti basati su un impegno di affidabilità, prestazioni e scalabilità rivolto al cliente.
Fatti chiave
- Numero della parte:MFS1S00-H015V
- Fattore di forma:QSFP56 (SFF-8665)
- Velocità dei dati:200Gb/s (4×50G PAM4)
- Portata:Fino a 100 m (OM4)
- Protocolli:InfiniBand HDR, 200GbE
- Potenza:5.0W tipica per estremità
Matrice di compatibilità
| Tipo di dispositivo | Piattaforme supportate |
|---|---|
| Commutatori InfiniBand | NVIDIA Quantum-2, serie SB7800, SB7900 |
| Commutatori Ethernet | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adattatori / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Terze parti | Commutatori dotati di QSFP56 che supportano 200G (verificare la conformità) |
Lista di controllo dell'acquirente
- Confermare che la porta di commutazione/adattatore supporta QSFP56 e 200G PAM4 o NRZ
- Verificare la lunghezza del cavo richiesta (H015V = 15 m)
- Assicurarsi che il sistema supporti il protocollo richiesto (InfiniBand HDR o 200GbE)
- Controllare il budget di potenza e il raffreddamento per il modulo QSFP56
- Revisione della relazione di qualificazione a livello di sistema per le configurazioni convalidate
