NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR e Ethernet
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFS1S00-H005V |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Disponibilità: | Azione | Garanzia: | 1 anno |
|---|---|---|---|
| Condizione: | NUOVO E ORIGINALE | Tecnologia: | Infiniband |
| Tipo: | cavo AOC Mellanox | Lunghezza del cavo: | 5 metri |
| Modello: | MFS1S00-H005V | Nome: | Cavo ottico attivo del cavo MFS1S00-H005V di Mellanox AOC fino a 200Gb/s IB HDR QSFP56 5m |
| Parola chiave: | cavo AOC Mellanox | ||
| Evidenziare: | Cavo AOC MMF QSFP56 NVIDIA,Cavo InfiniBand HDR a 200 Gb/s,Cavo ottico QSFP56 Ethernet |
||
Descrizione di prodotto

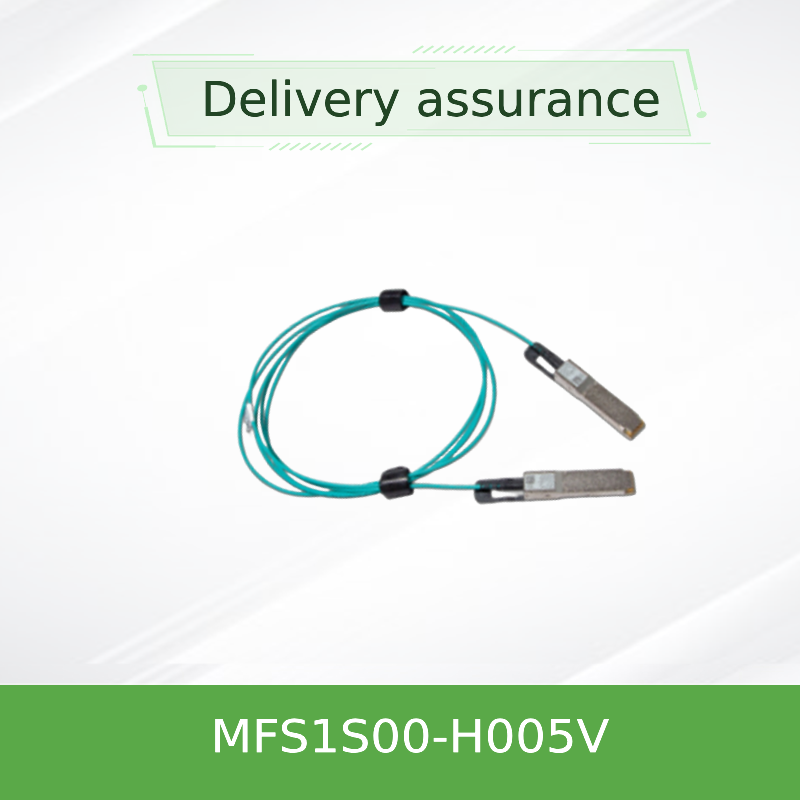

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Cavo ottico a fibra attiva multimoda basato su VCSEL per HDR InfiniBand e 200GbE
Visualizzazione del prodotto
L'NVIDIA MFS1S00-H005V è un cavo ottico attivo QSFP56 ad alte prestazioni (AOC) da 200 Gb/s progettato per interconnessioni a corto raggio nei data center.caratteristiche di riprogrammazione selezionabile per corsia, e fornisce una connettività affidabile ed efficiente per i sistemi InfiniBand HDR e 200 Gigabit Ethernet.
Caratteristiche chiave
- Velocità di trasmissione: fino a 200 Gb/s (4×50 Gb/s PAM4)
- Supporto al protocollo: InfiniBand HDR, 200GbE
- Portata: fino a 100 m su fibra multimode
- Potenza bassa: 5,0 W tipici per estremità (con retiming)
- Fattore di forma QSFP56, conforme alla SFF-8665
- Gestione: SFF-8636 Interfaccia I2C con DDM
- Programmabile: Rx amplitudine di uscita e pre-enfasi
- Conformità: RoHS, classe 1 di sicurezza laser
Tecnologia e design
L'MFS1S00-H005V utilizza la tecnologia VCSEL (Vertical Cavity Surface-Emitting Laser) a lunghezza d'onda di 850 nm, accoppiata a fibra multimode ad alta velocità.Ogni corsia è dotata di un sistema di riprogrammazione indipendente per i percorsi di trasmissione e ricezione.Il cavo integra il monitoraggio diagnostico digitale (DDM) per il monitoraggio in tempo reale di potenza ottica, temperatura, tensione e corrente di bias.
Disposizioni tipiche
- InfiniBand HDR fabrics: collegare gli switch ai server e allo storage nei cluster HPC
- Aggregazione 200GbE: collegare gli switch SN3700 e SN4600 in architetture top-of-rack o leaf-spine
- Interconnessioni del data center: collegamenti a corto raggio (fino a 100 m) tra rack o all'interno di una fila
- Cluster di formazione AI/ML: connettività a bassa latenza e ad alta larghezza di banda per sistemi basati su GPU
Compatibilità
Switch: NVIDIA Spectrum SN3700, serie SN4600 e altri switch dotati di QSFP56 che supportano 200G InfiniBand o Ethernet.
Adaptatori / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 con porte QSFP56.
Protocolli: InfiniBand HDR (100G/200G) e 200GbE (IEEE 802.3bs).
La compatibilità dipende dal sistema; per le configurazioni convalidate si rimanda alla relazione di qualificazione del prodotto a livello di sistema.
Specificità
| Parametro | Valore |
|---|---|
| Tipo di prodotto | Cable ottico attivo (AOC), QSFP56 |
| Tasso di dati | 200 Gb/s (4×50 Gb/s PAM4) |
| Tipo di fibra | Multimodo (MMF) |
| Lunghezza d'onda | 850 nm VCSEL |
| Portata (OM3/OM4) | Fino a 100 m |
| Tensione di alimentazione | 3.3V (3.135V 3.465V) |
| Dissipazione di potenza (per estremità, con ritiming) | 5.0W tipica |
| Temperatura della cassa di funzionamento | 0 °C a 70 °C |
| Temperatura di conservazione | -40 °C a 85 °C |
| Umidità relativa (operativa) | 5% ∼ 85% |
| Tipo di connettore | QSFP56 (conforme alla SFF-8665) |
| Interfaccia di gestione | I2C (SFF-8636) |
| Diagnostica digitale (DDM) | Tx/Rx potenza, temperatura, tensione, corrente di bias |
| Regolamento | CB, cTUVus, CE, FCC classe A, ICES, RCM, VCCI, laser di classe 1 |
| Lunghezza (H005V) | 5 metri |
Guida alla selezione
| Numero della parte d'ordine | Descrizione | Distanze |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Per altre lunghezze o opzioni personalizzate, contattate il nostro team di vendita.
Vantaggi
- Portata estesa: significativamente più lunga dei DAC in rame passivo, fino a 100 m
- Basso consumo energetico: 5,0 W per estremità riduce il budget energetico complessivo del data center
- Selezione flessibile del tasso: supporta sia le modalità NRZ (EDR) che PAM4 (HDR) tramite selezione del tasso
- Robusta integrità del segnale: l'equalizzazione e il ritiming programmabili garantiscono prestazioni affidabili del collegamento
- Disponibilità facile: QSFP56 a presa a caldo con chiusura a spinta
Domande frequenti
D: Qual è la differenza tra AOC e DAC?
A: un AOC (Active Optical Cable) utilizza fibra ottica con trasmettitori integrati per raggiungere una portata più lunga (fino a 100 m) rispetto ai DAC in rame passivo (in genere ≤ 5 m),offrendo un peso inferiore e una migliore immunità da EMI.
D: Posso usare questo cavo con switch 100G o 40G?
R: Sì, può funzionare in modalità NRZ (25,78125 Gb / s) per applicazioni 100G o 40G, ma è ottimizzato per 200G PAM4.
D: Qual è il raggio di curvatura di questo cavo?
R: Il raggio minimo di curvatura è di 30 mm.
D: Il cavo può essere collegato a caldo?
R: Sì, è completamente collegato a caldo e supporta l'inserimento/rimozione dal vivo senza spegnere il sistema ospitante.
Precauzioni per la manipolazione
- Tenere i tappi protettivi contro la polvere sui connettori fino all'installazione per evitare la contaminazione
- Utilizzare detergenti per connettori ottici approvati prima dell'accoppiamento per garantire una bassa perdita di inserimento
- Evita di piegare il cavo più strettamente del raggio minimo di piegatura di 30 mm
- Osservare le precauzioni ESD standard durante l'installazione e la manipolazione
- Non tirare sui connettori; utilizzare la scheda di trazione o il lucchetto per inserire/rimuovere
